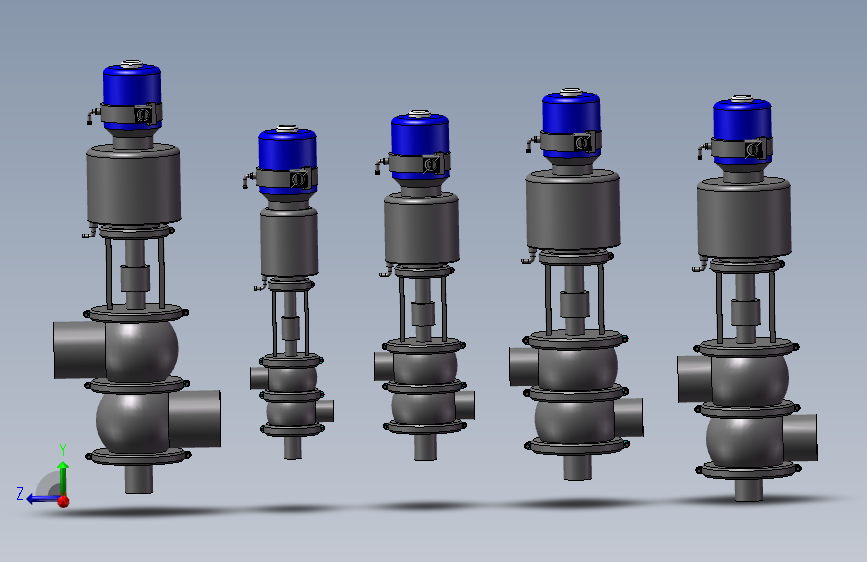

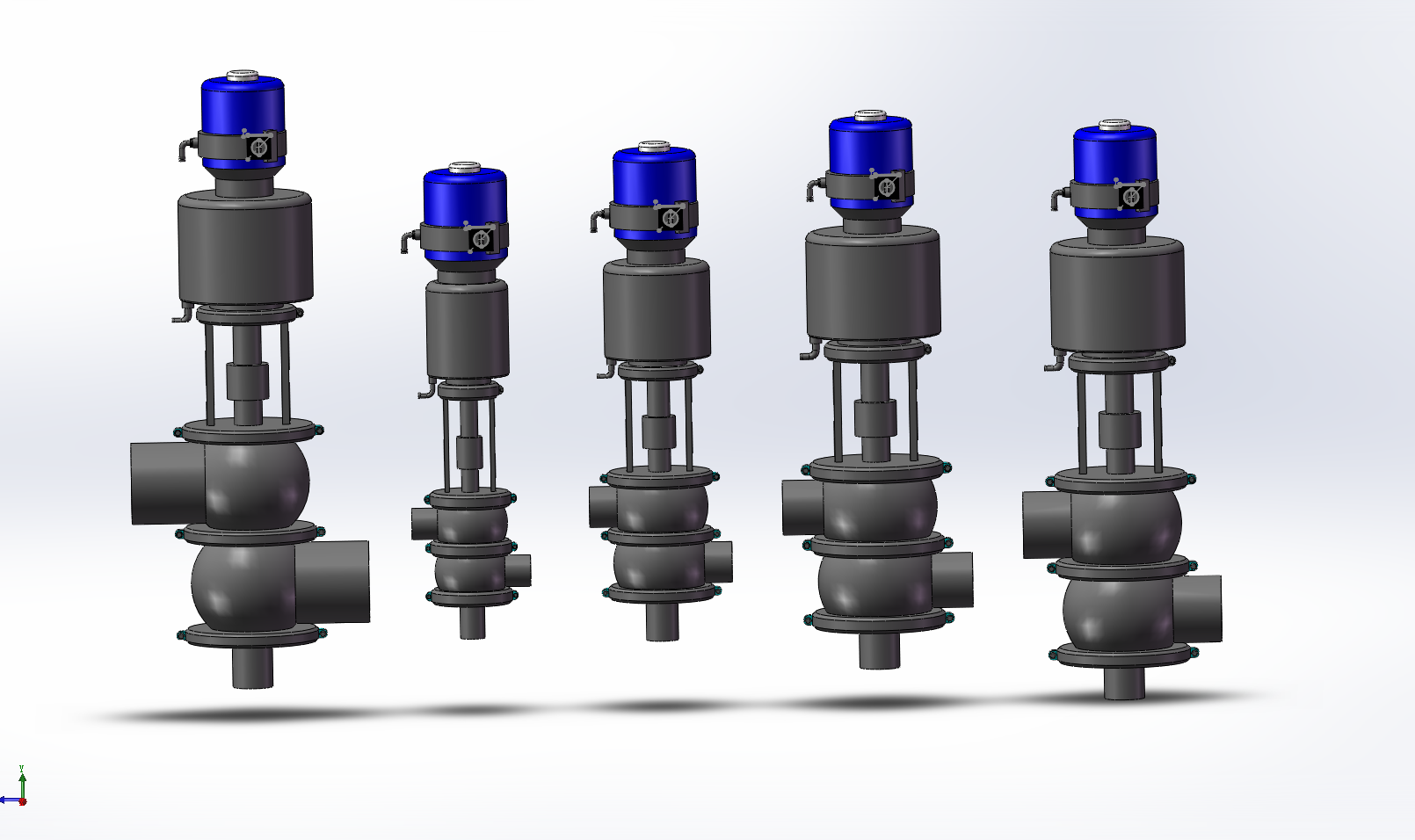

5款FH100-HA-A型防混阀（ID:1927644）

机械设备 / 非标机械 / 5款FH100-HA-A型防混阀

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17420891179771.zip	3.49M
2	FH100-HA-A型防混阀[FH100-HA-DN100].sldprt	581.58K
3	FH100-HA-A型防混阀[FH100-HA-DN40].sldprt	578.51K
4	FH100-HA-A型防混阀[FH100-HA-DN50].sldprt	584.66K
5	FH100-HA-A型防混阀[FH100-HA-DN65].sldprt	583.80K
6	FH100-HA-A型防混阀[FH100-HA-DN80].sldprt	617.07K
7	装配体15.SLDASM	690.96K

此图纸下载需要30金币

立即下载

发布者

156****6923

创作: 7493

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：3.57M

所需金币：30

上传时间：2025-03-16 09:38:49

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

防混阀

图纸简介

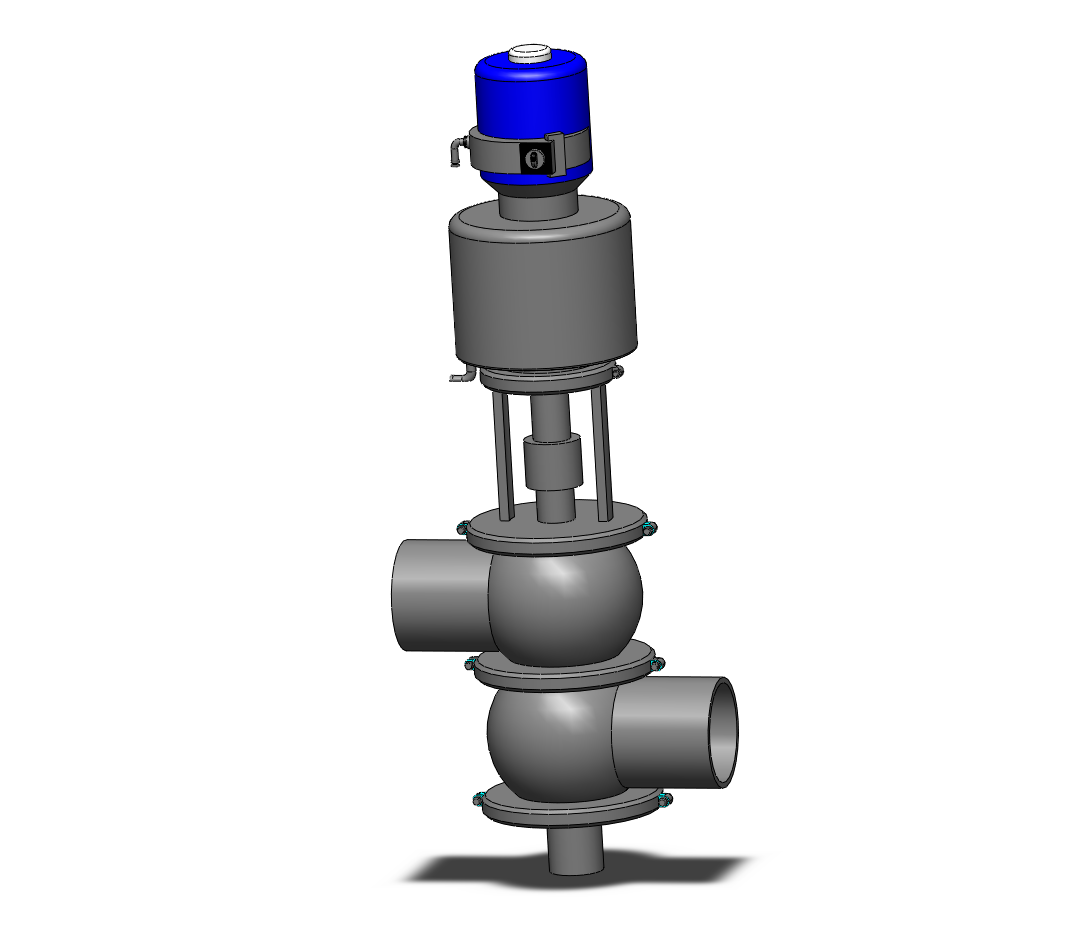

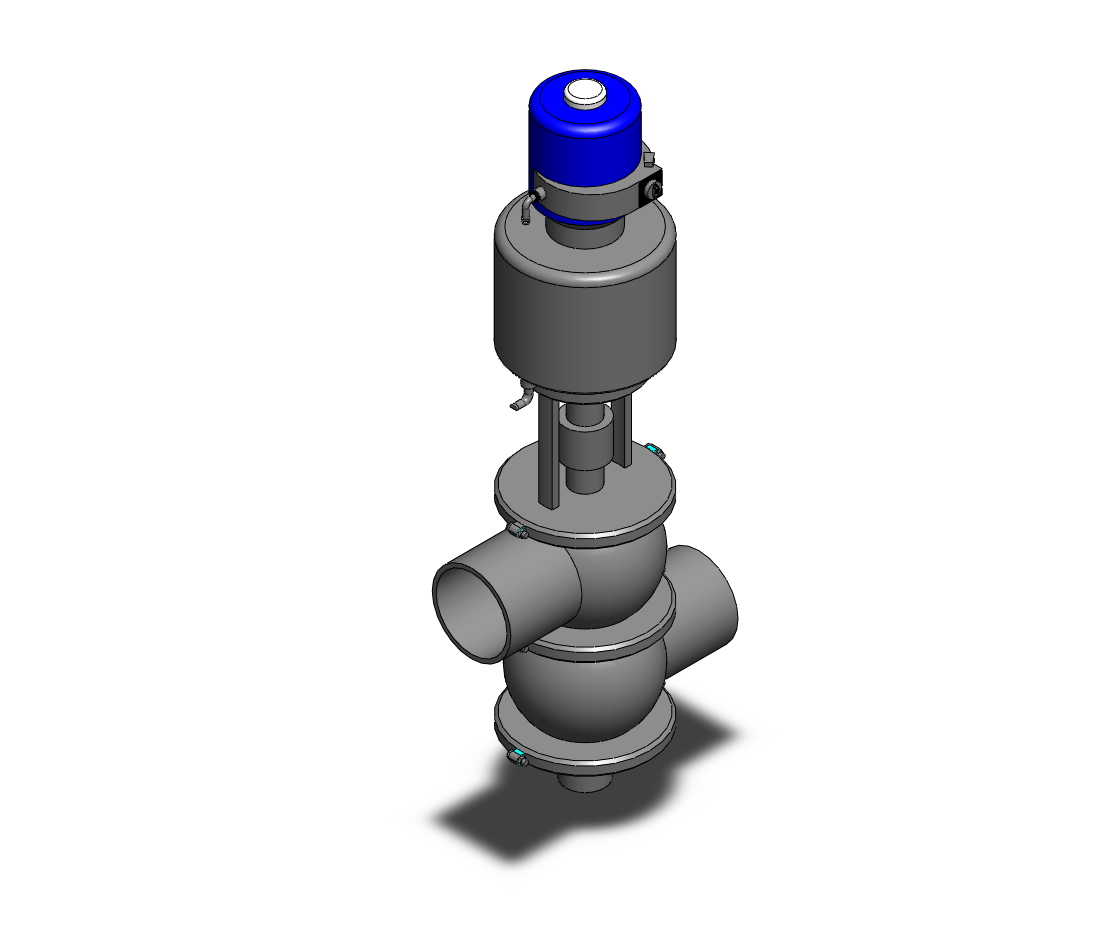

FH100-HA-A型防混阀，是一种用于防止不同介质在管道系统中混合的控制阀。其工作原理基于压力平衡原理，通过阀芯和阀座之间的压力不平衡来控制阀门的开启和关闭。当介质压力在阀芯两侧相等时，阀芯保持关闭状态；当压力不对称时，压力较高的一侧介质会通过控制孔进入阀芯的上部和底部，导致阀芯移动，从而调节流量‌
