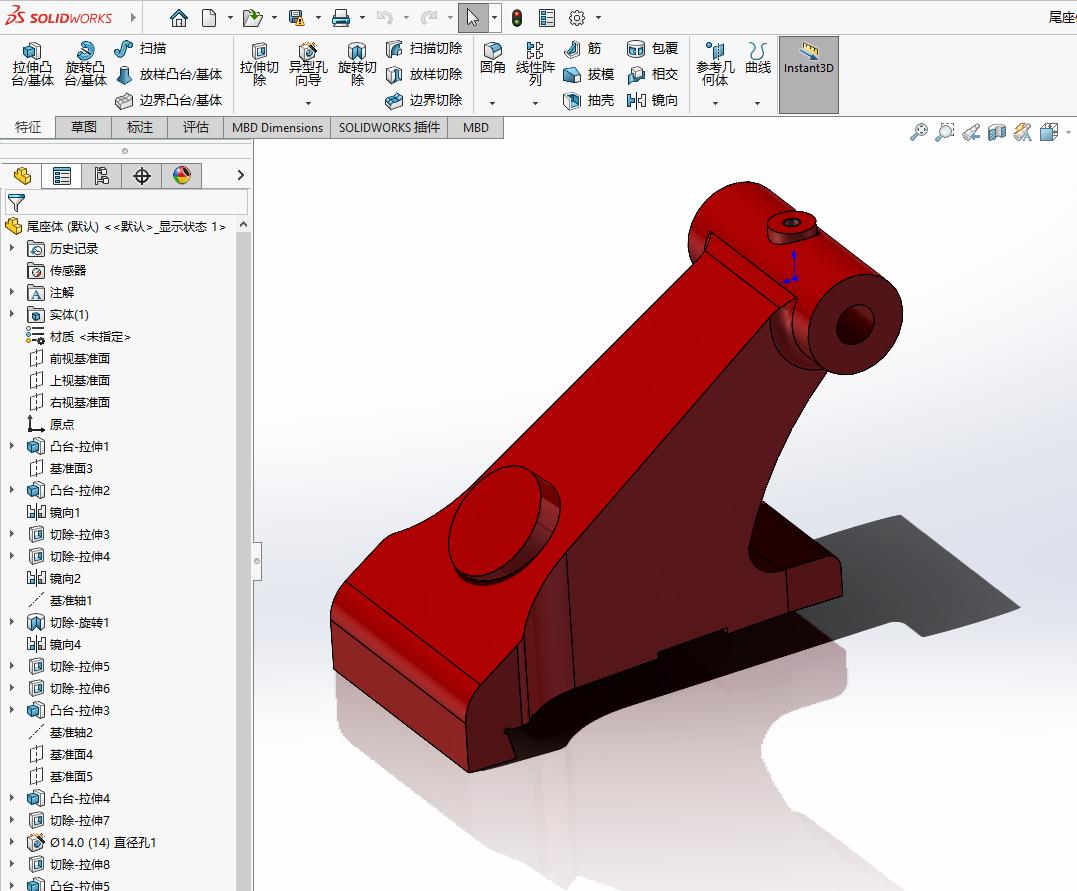

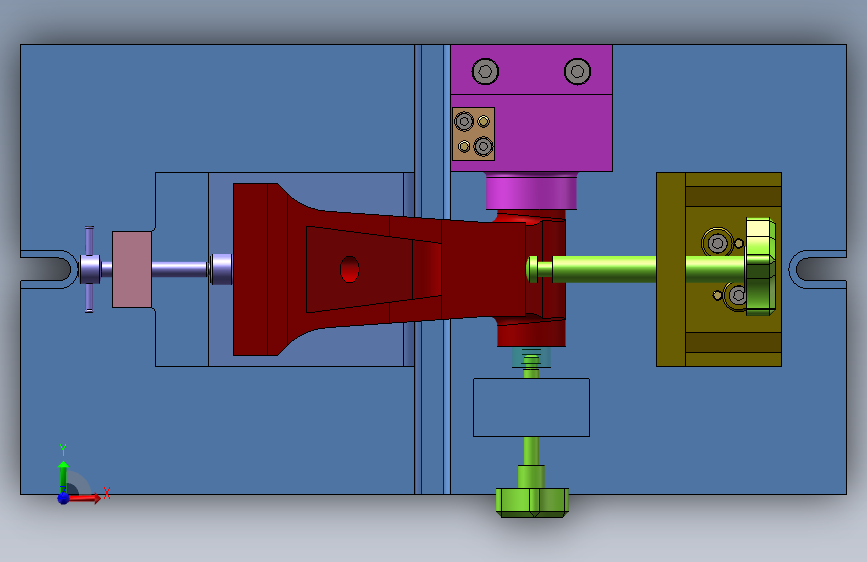

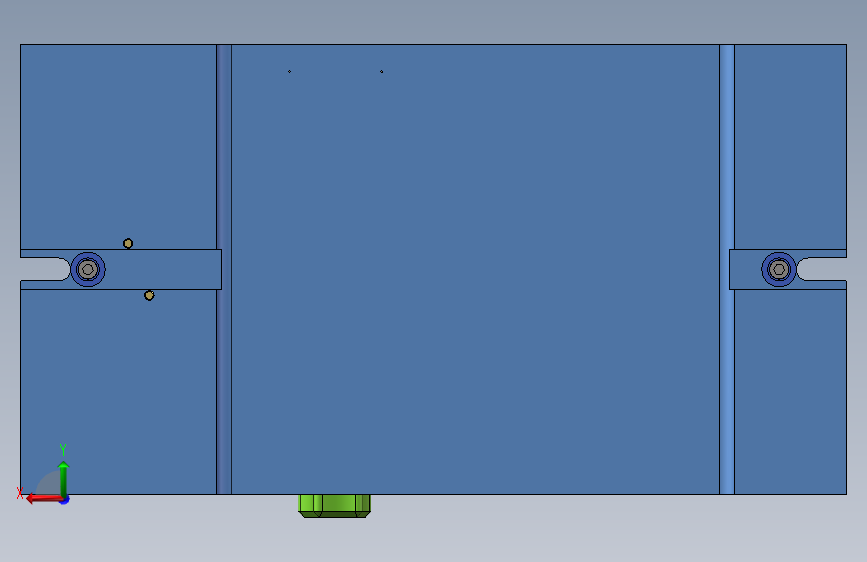

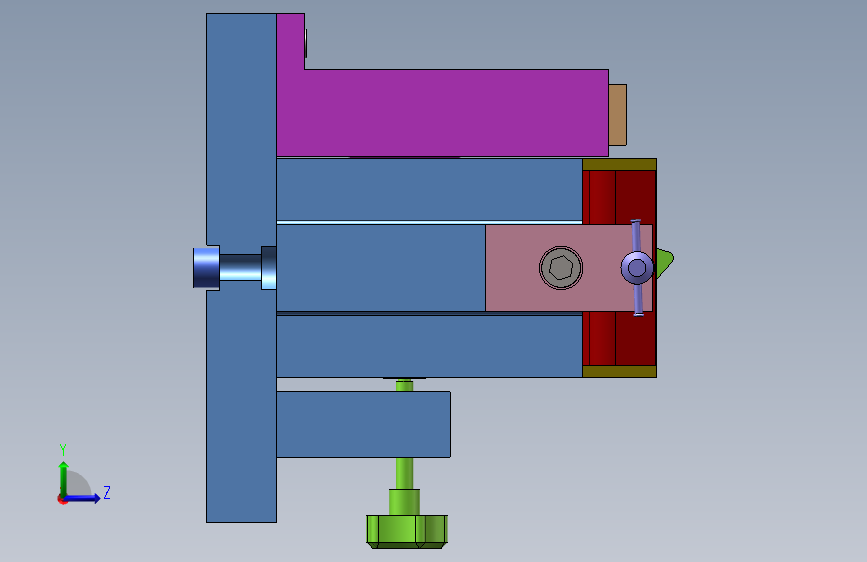

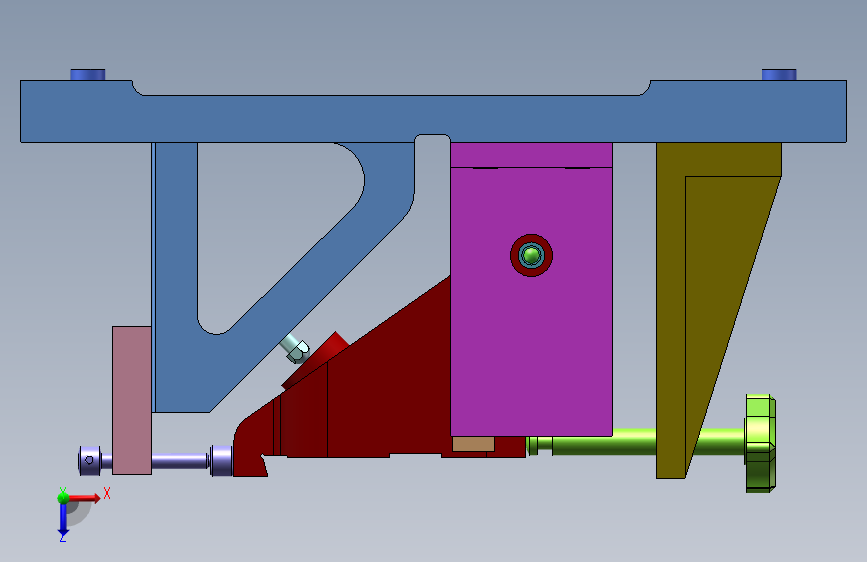

尾座体加工工艺及铣底面夹具设计【含三维solidworks】
（ID:1975202）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

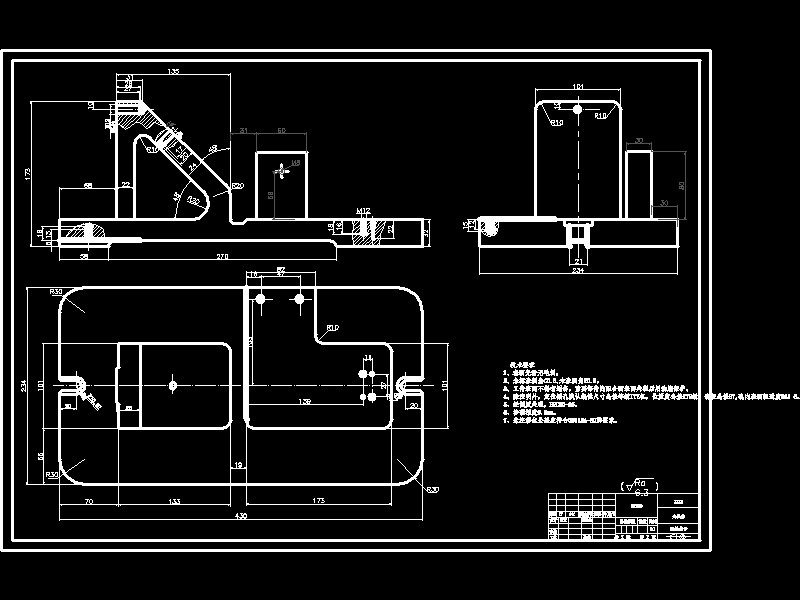

| 1 | A1-夹具体（铣面）.dwg | 443.56K |

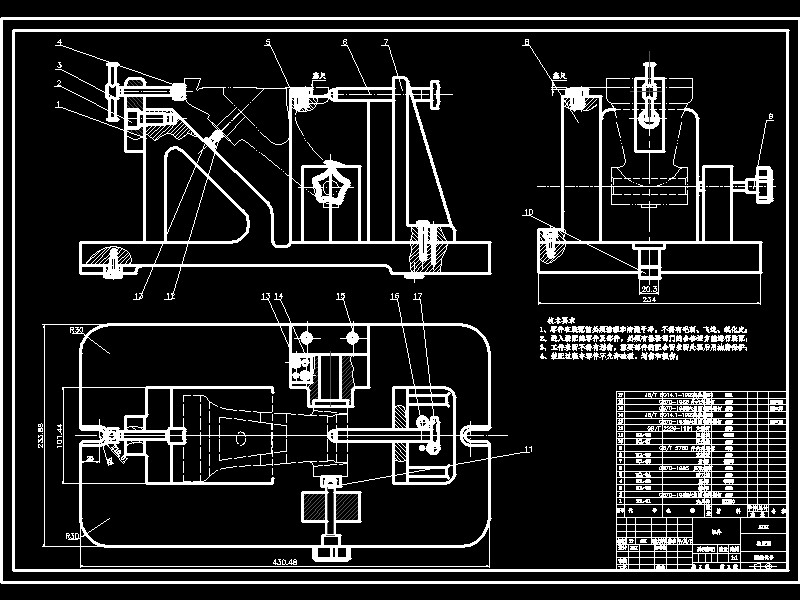

| 2 | A1-装配图（铣面）.dwg | 456.60K |

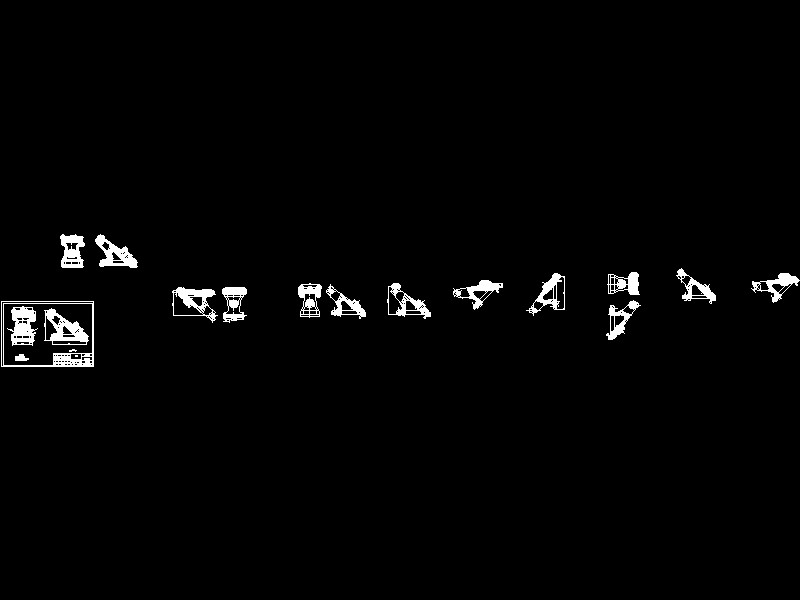

| 3 | A3-工序用图.dwg | 553.70K |

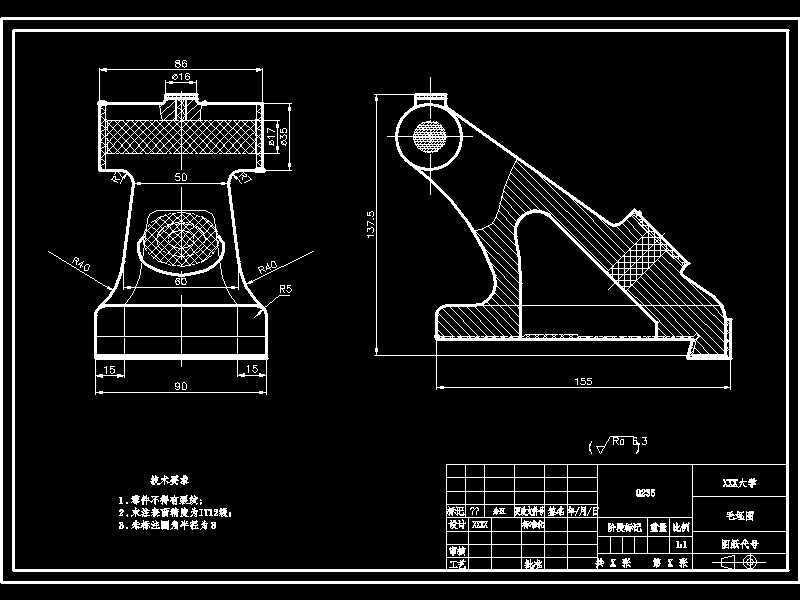

| 4 | A3-毛坯图.dwg | 461.38K |

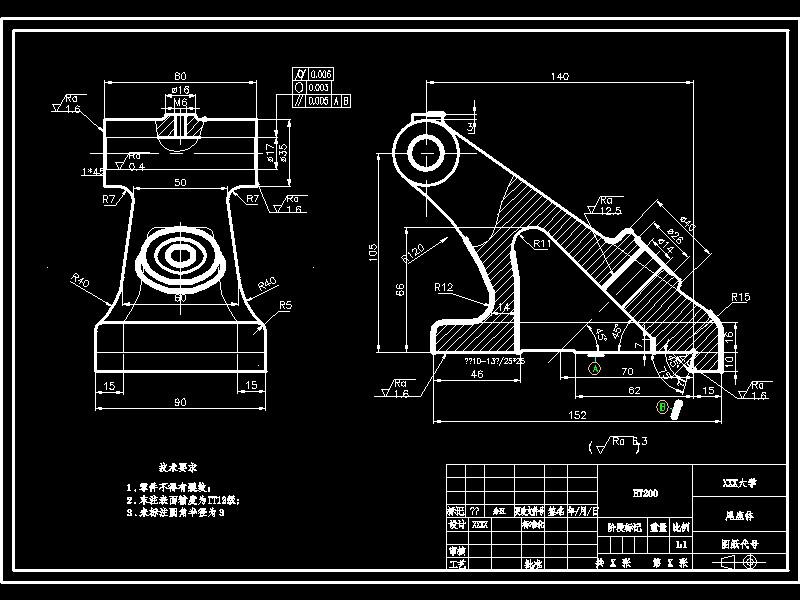

| 5 | A3-零件图.dwg | 471.57K |
| 6 | A4-对刀块.dwg | 385.75K |

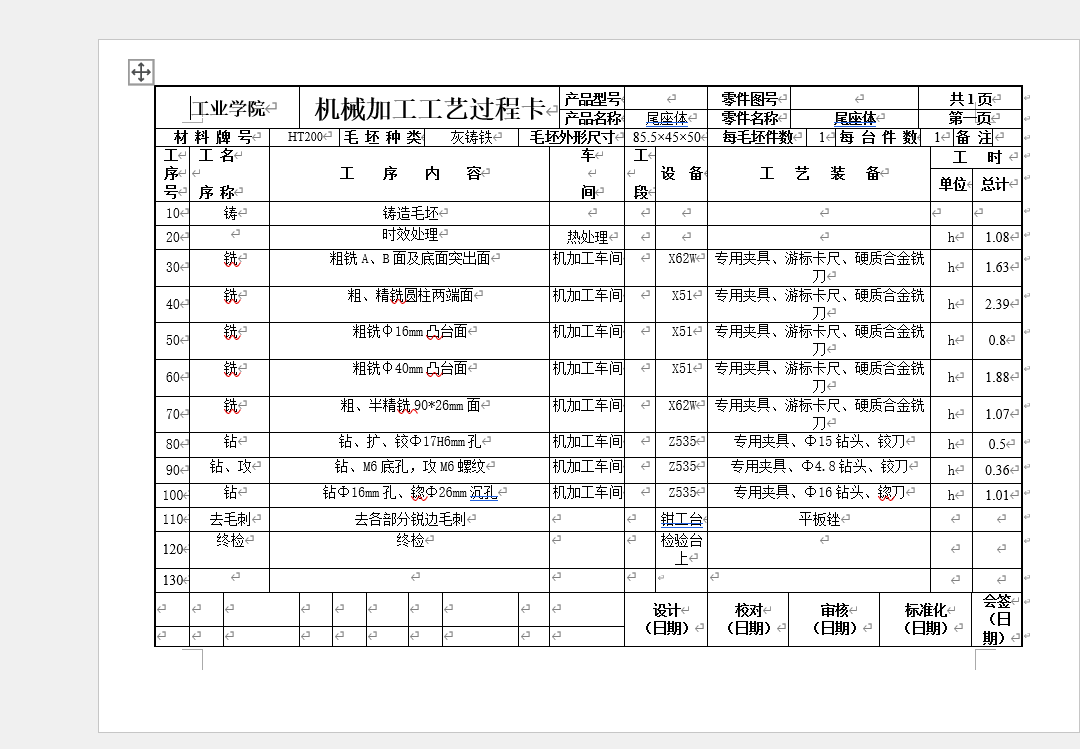

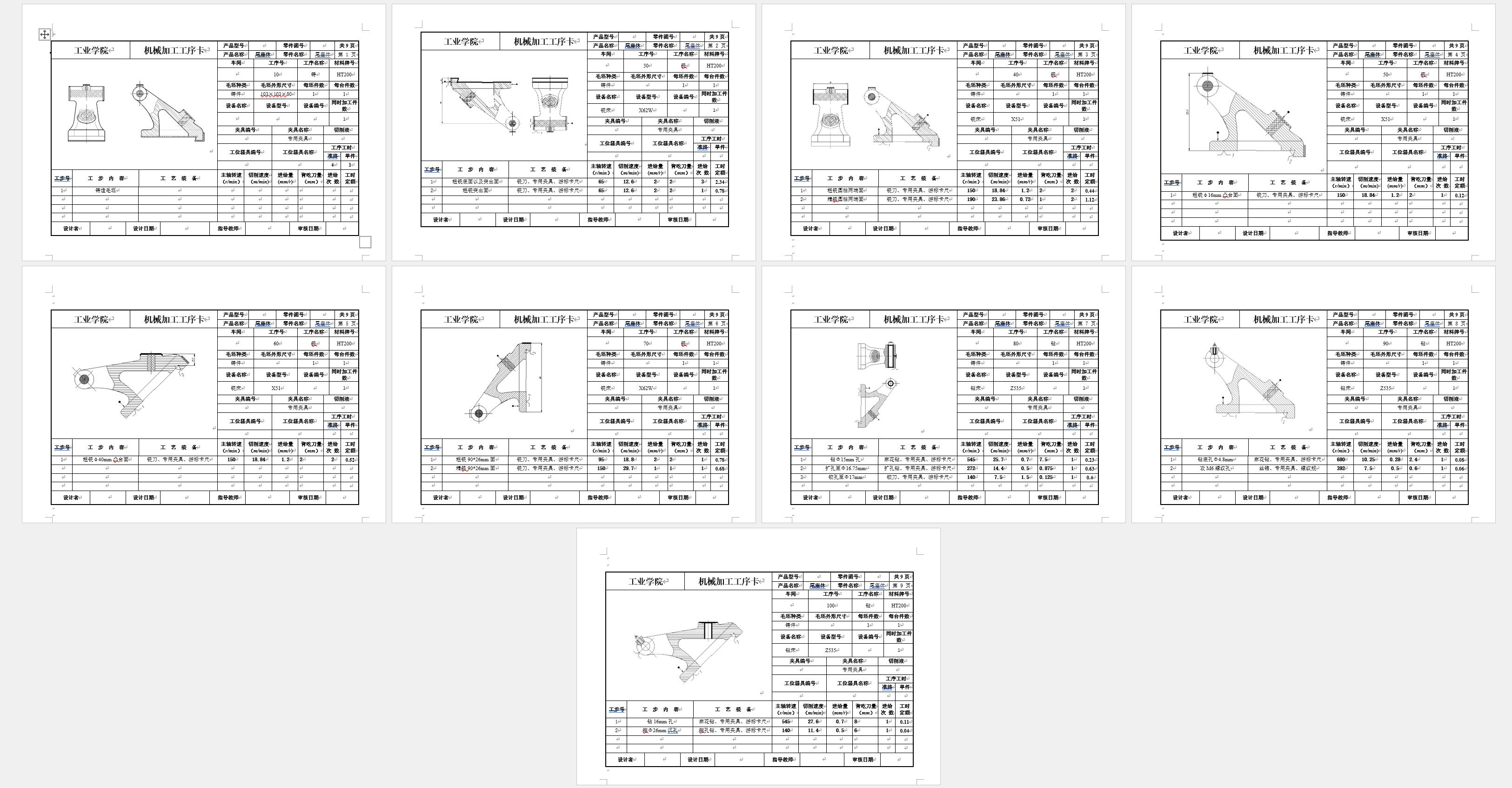

| 7 | 工序卡.docx | 129.36K |
| 8 | 工艺过程卡.docx | 18.11K |

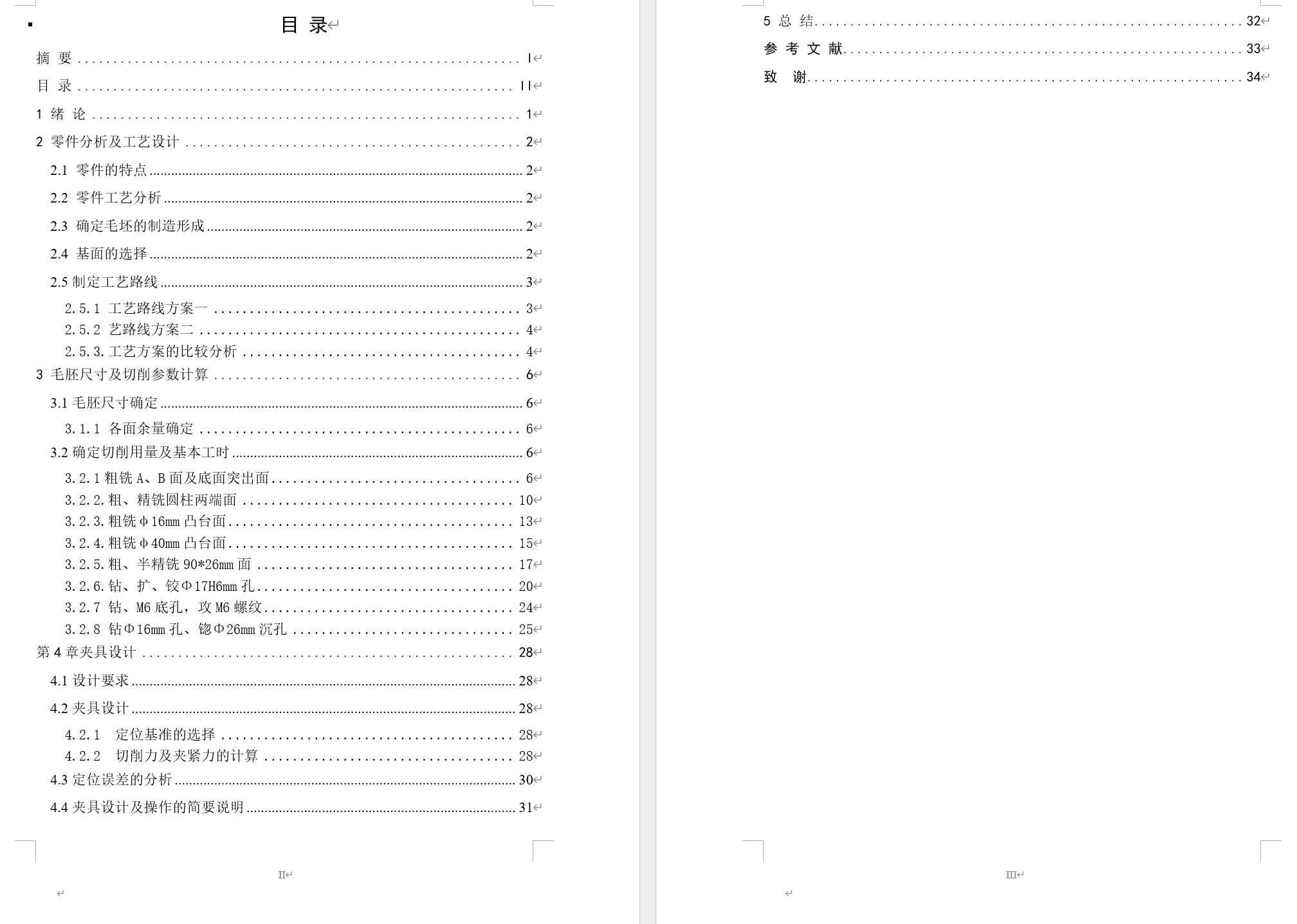

| 9 | 说明书-铣底面.doc | 687.85K |
| 10 | GB／T70．1-2000内六角圆柱头螺钉M12×36.SLDPRT | 121.88K |
| 11 | GB／T70．1-2000内六角圆柱头螺钉M5×15.SLDPRT | 120.78K |
| 12 | GB／T70．1-2000内六角圆柱头螺钉M6×15.SLDPRT | 120.72K |
| 13 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 118.16K |
| 14 | GB／T70．1-2000内六角圆柱头螺钉M8×24.SLDPRT | 120.50K |
| 15 | 六角把手大.SLDPRT | 162.60K |
| 16 | 六角把手大1.SLDPRT | 148.07K |
| 17 | 压块.SLDPRT | 104.49K |
| 18 | 夹具体.SLDPRT | 320.19K |
| 19 | 夹具装配体.IGS | 3.42M |
| 20 | 夹具装配体.SLDASM | 509.49K |
| 21 | 定位固定座.SLDPRT | 158.97K |
| 22 | 对刀块.SLDPRT | 109.17K |
| 23 | 小固定块.SLDPRT | 92.02K |
| 24 | 尾座体.SLDPRT | 298.66K |
| 25 | 底座定位键.SLDPRT | 101.98K |
| 26 | 手柄.SLDPRT | 136.05K |
| 27 | 螺栓.SLDPRT | 140.79K |
| 28 | 销1.SLDPRT | 91.37K |
| 29 | 销钉.SLDPRT | 103.30K |
| 30 | 锁紧螺栓固定板.SLDPRT | 135.25K |
| 31 | A1-夹具体（铣面）.jpg | 78.53K |
| 32 | A1-装配图（铣面）.jpg | 130.78K |
| 33 | A3-工序用图.jpg | 24.73K |
| 34 | A3-毛坯图.jpg | 95.11K |
| 35 | A3-零件图.jpg | 108.82K |

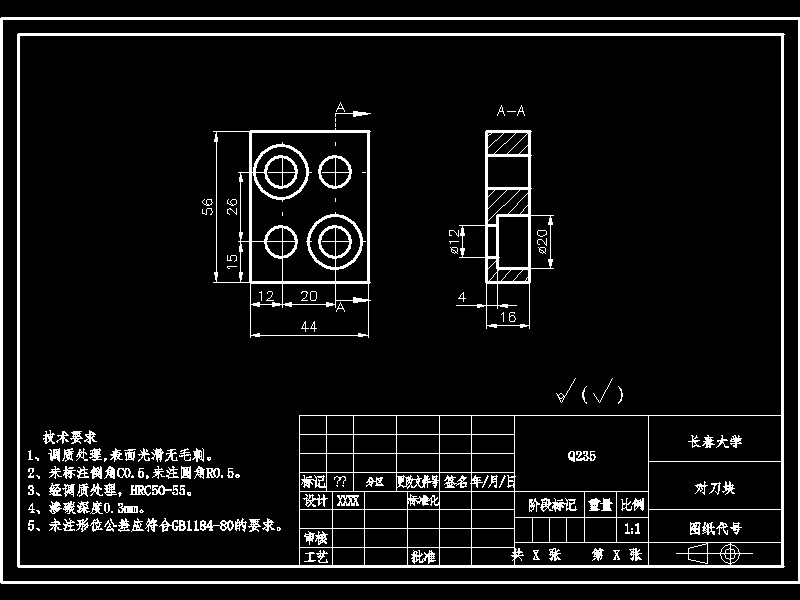

| 36 | A4-对刀块.jpg | 79.22K |

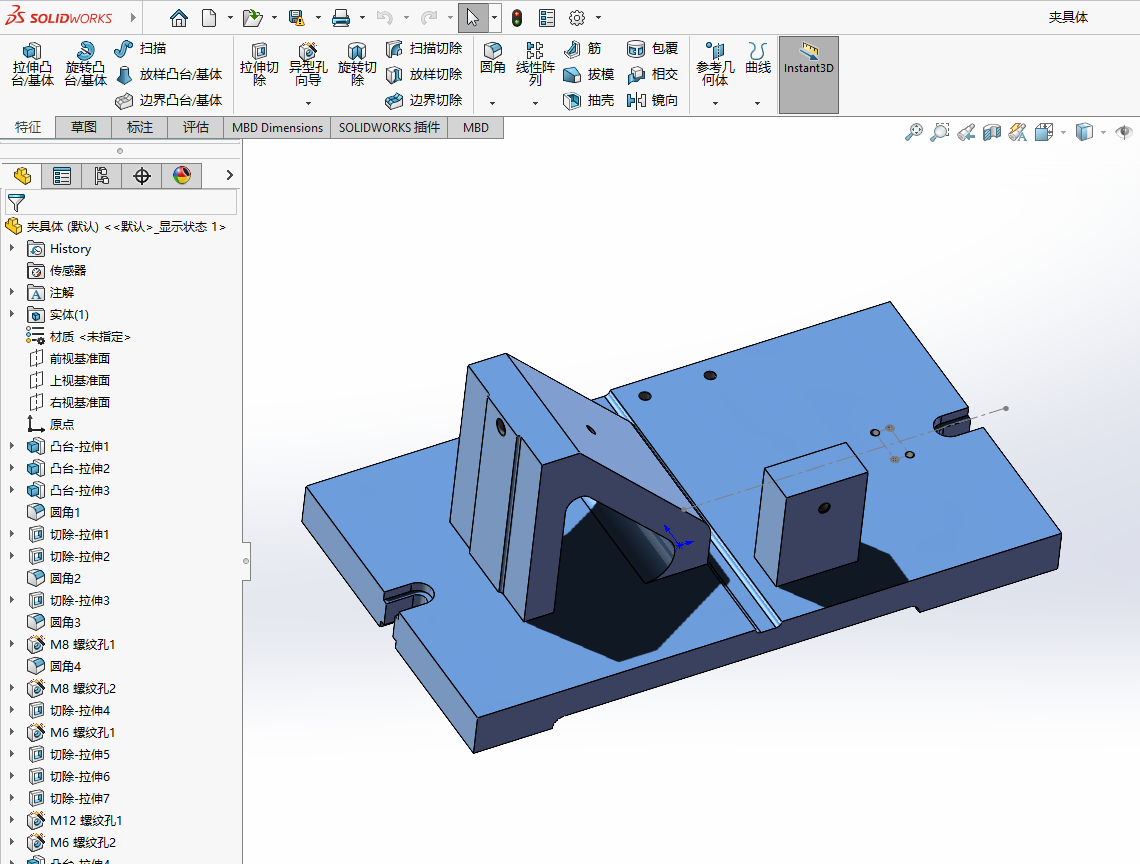

| 37 | 三维夹具体.png | 191.85K |
| 38 | 三维工件图.png | 203.60K |

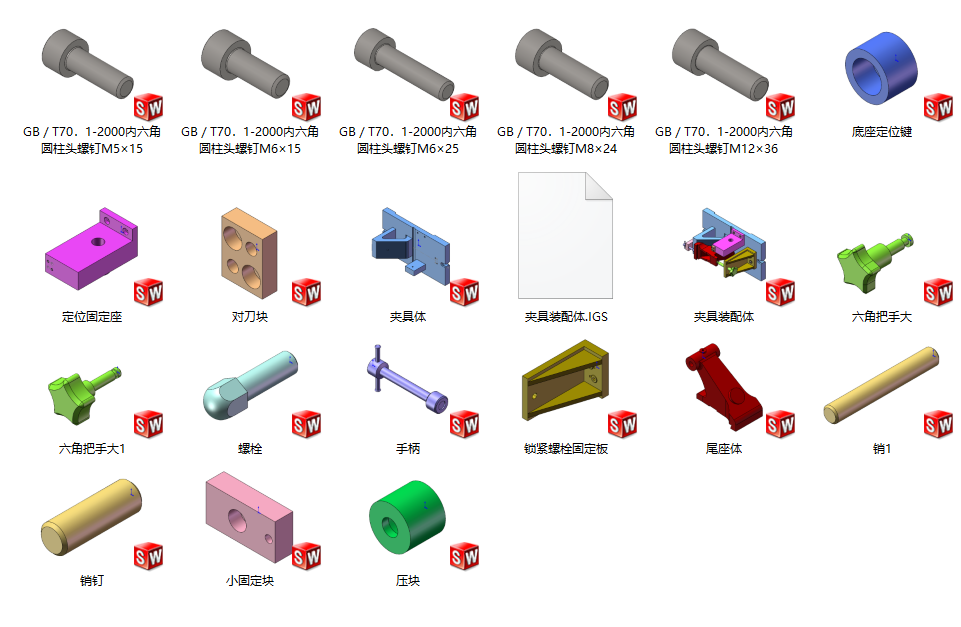

| 39 | 三维文件内容.png | 144.08K |

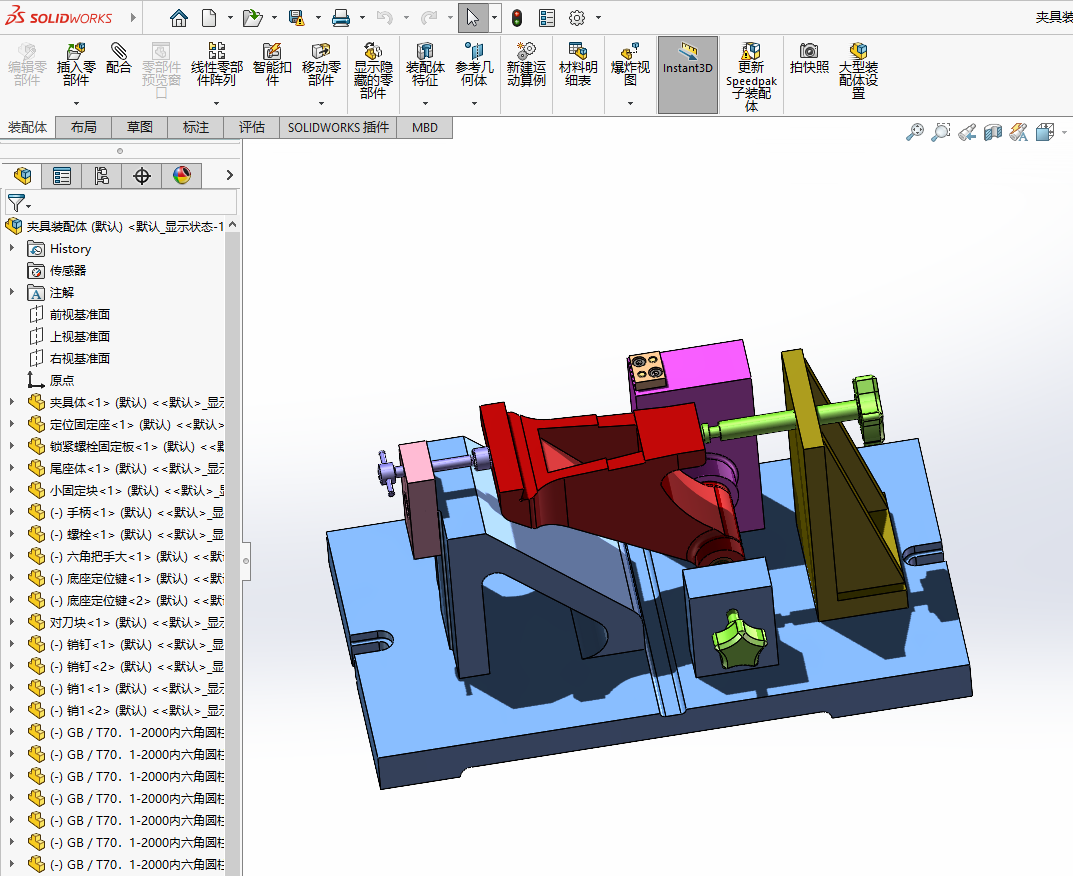

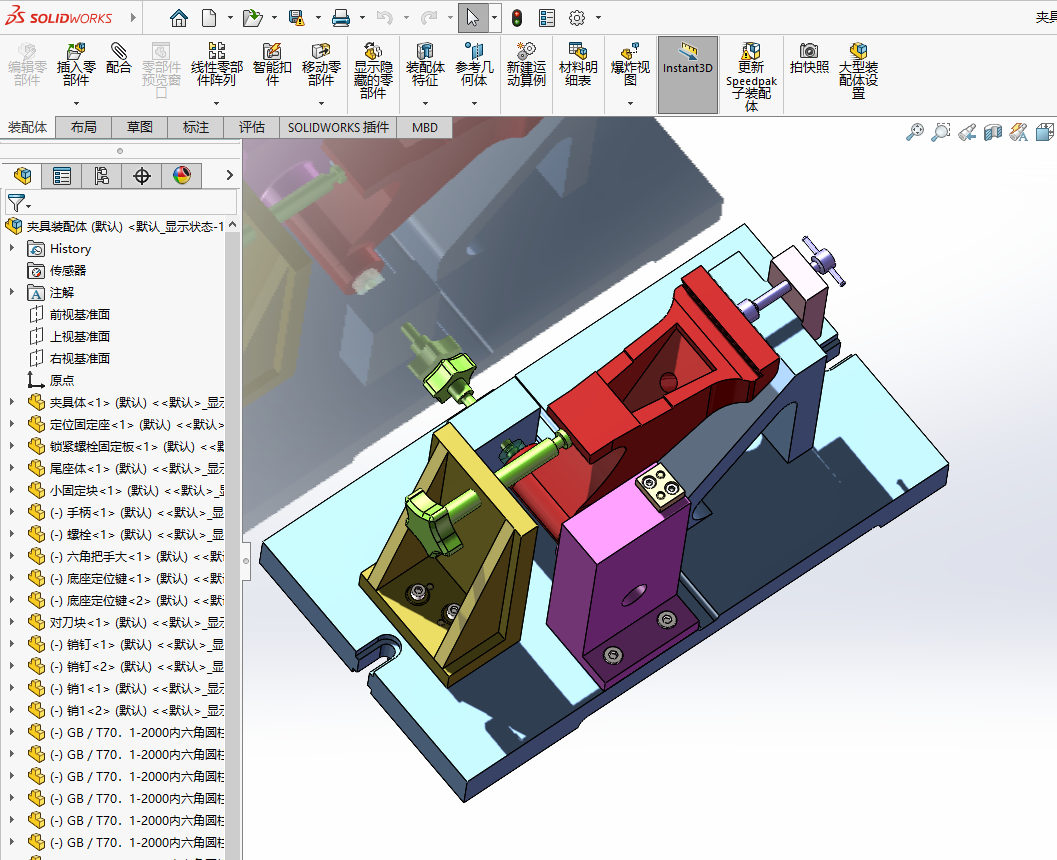

| 40 | 三维装配图1.png | 246.62K |
| 41 | 三维装配图2.png | 320.63K |
| 42 | 工序卡.jpg | 541.25K |
| 43 | 工艺卡.jpg | 87.11K |
| 44 | 说明书.jpg | 188.18K |
此图纸下载需要300金币
立即下载
发布者
模型信息
图纸ID：1975202
图纸格式：dwg,sldprt,igs,sldasm
文件大小：7.1M
所需金币：300
上传时间：2025-03-31 17:47:03
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
图纸简介
