36米泵车3#臂架（ID:2127441）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473833771933.zip | 1.60M |
| 2 | 36米泵车3臂架.x_t | 3.06M |

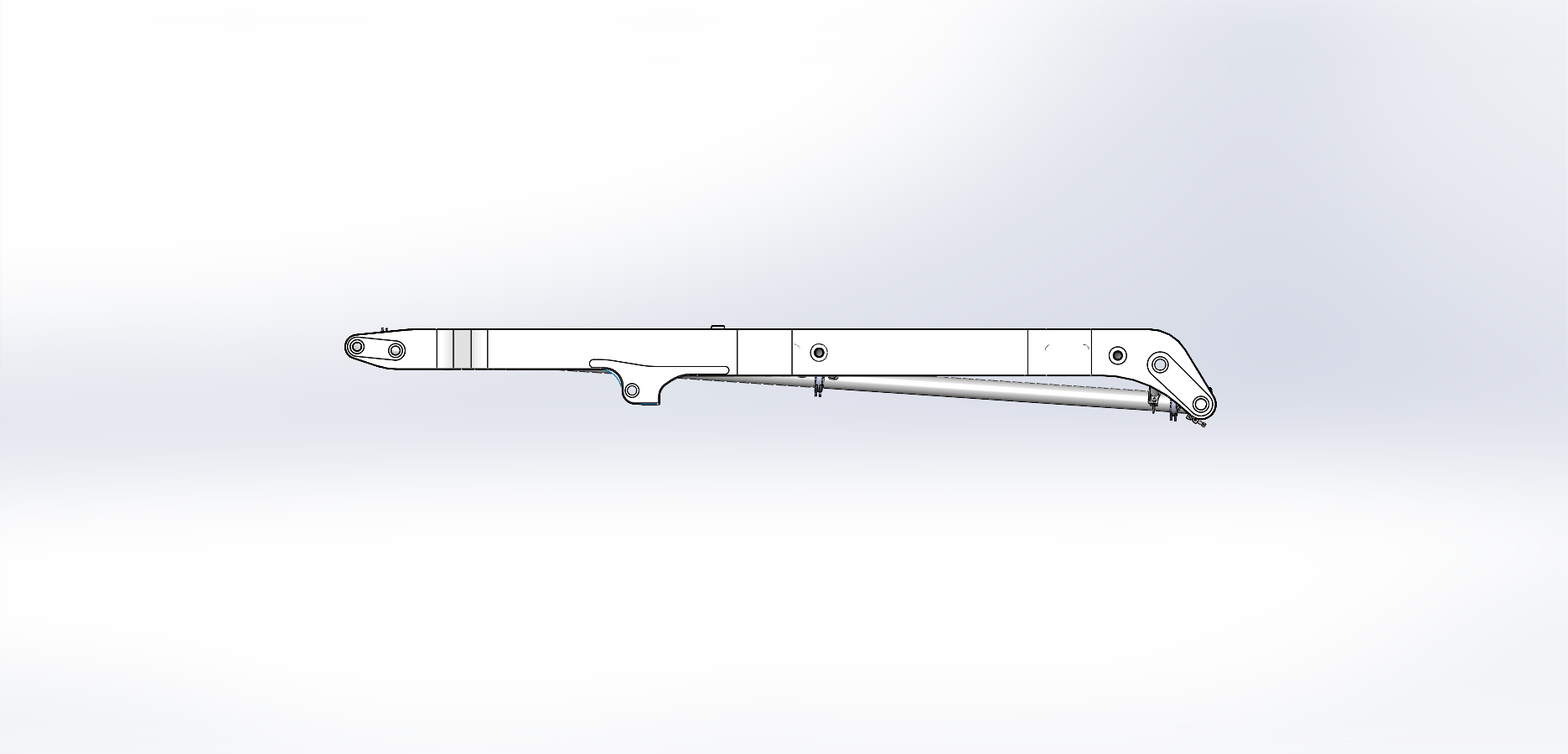

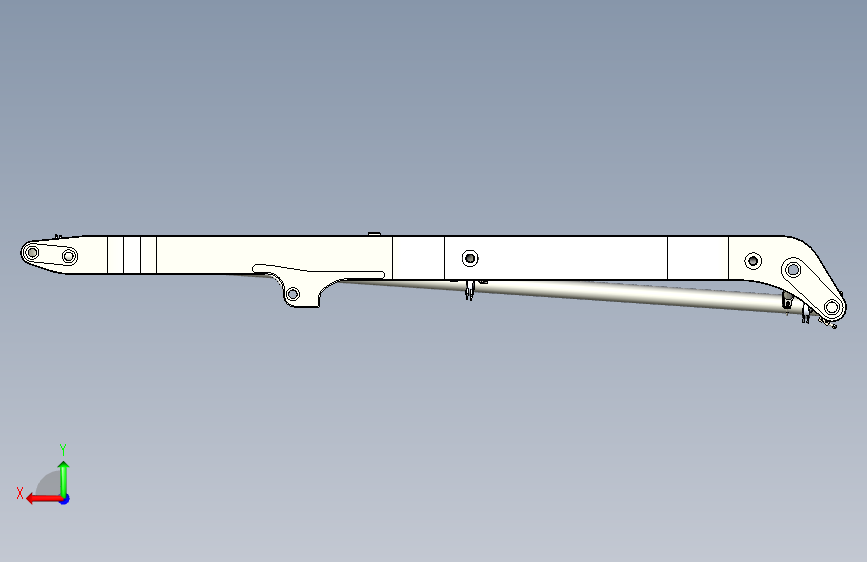

| 3 | 主视图.PNG | 122.16K |

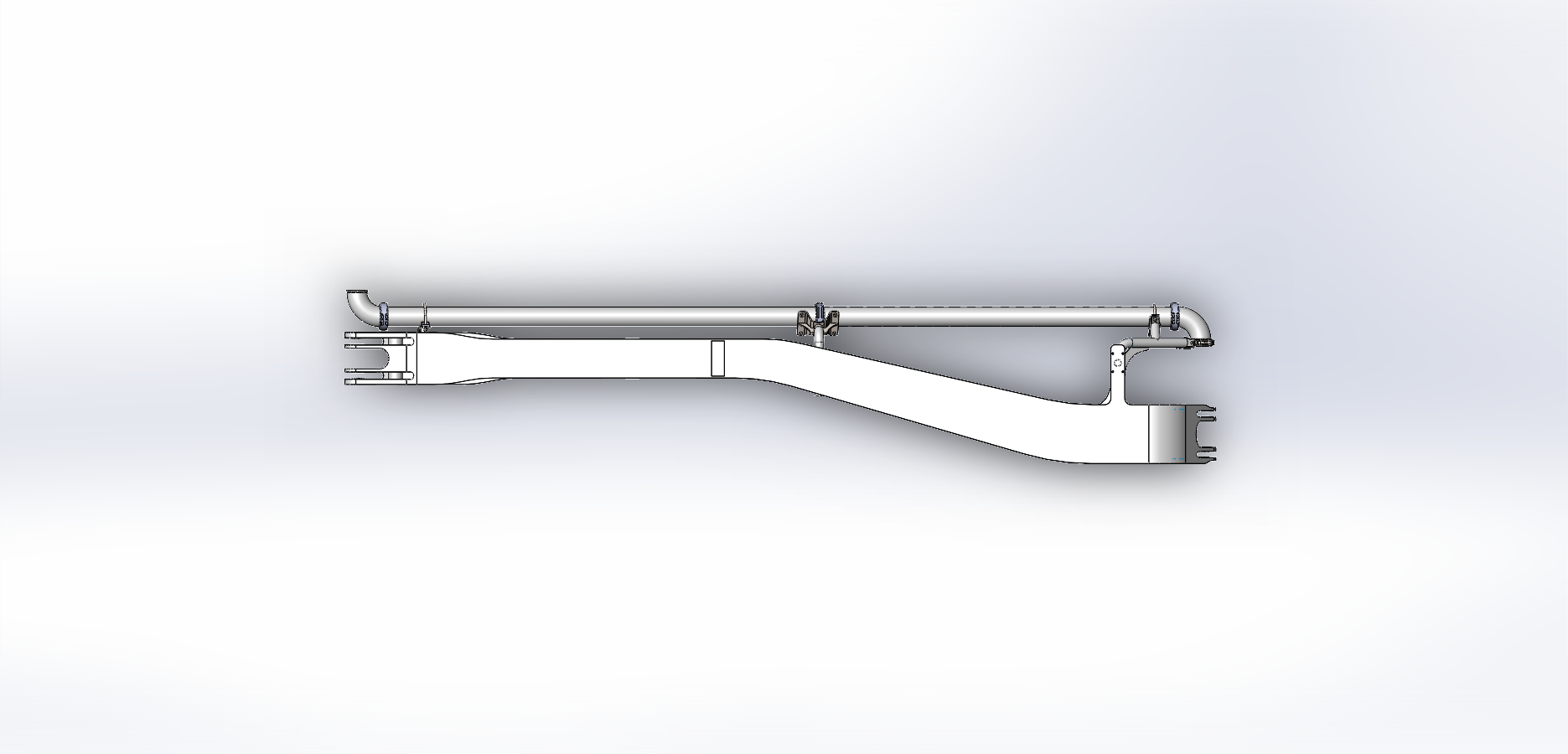

| 4 | 俯视图.PNG | 166.06K |

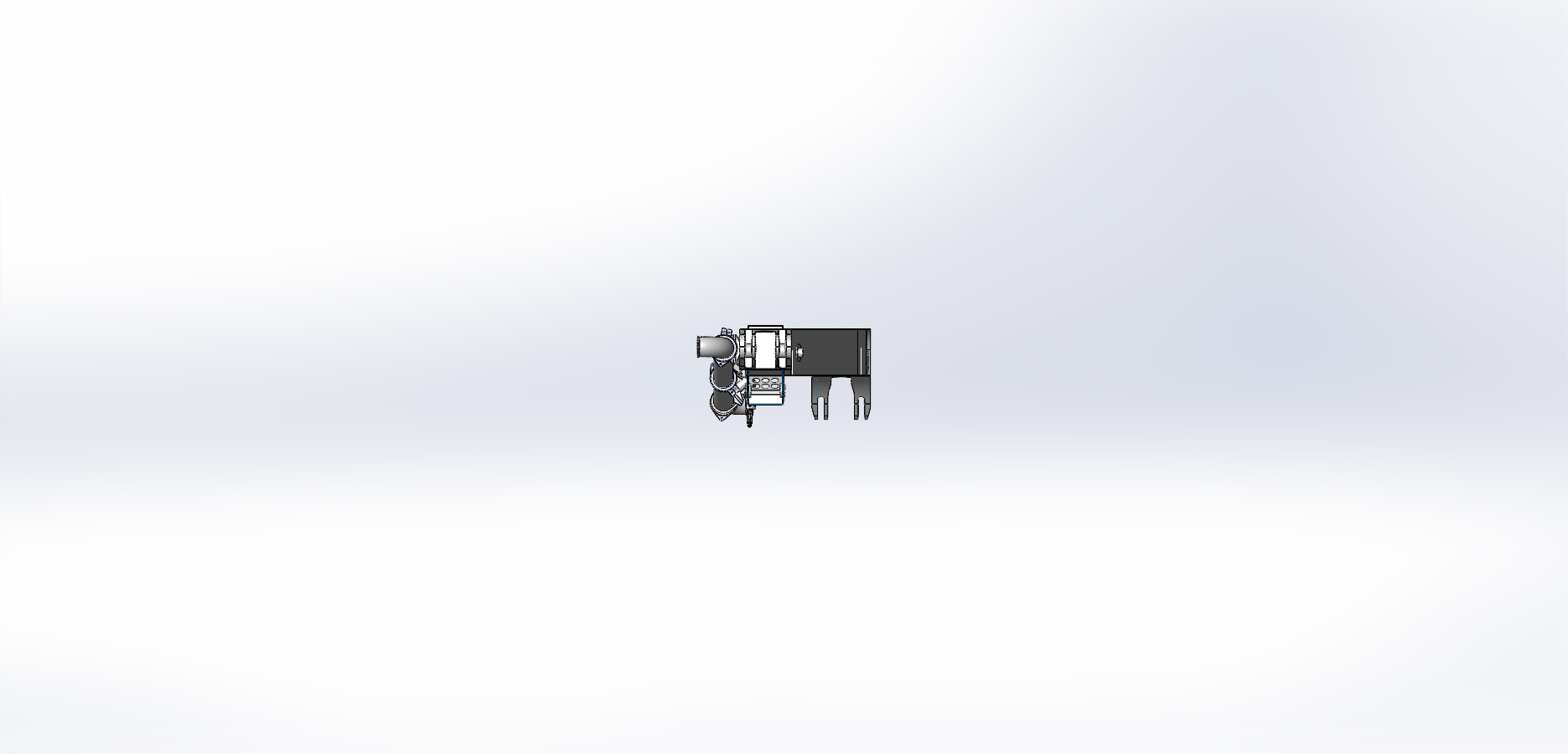

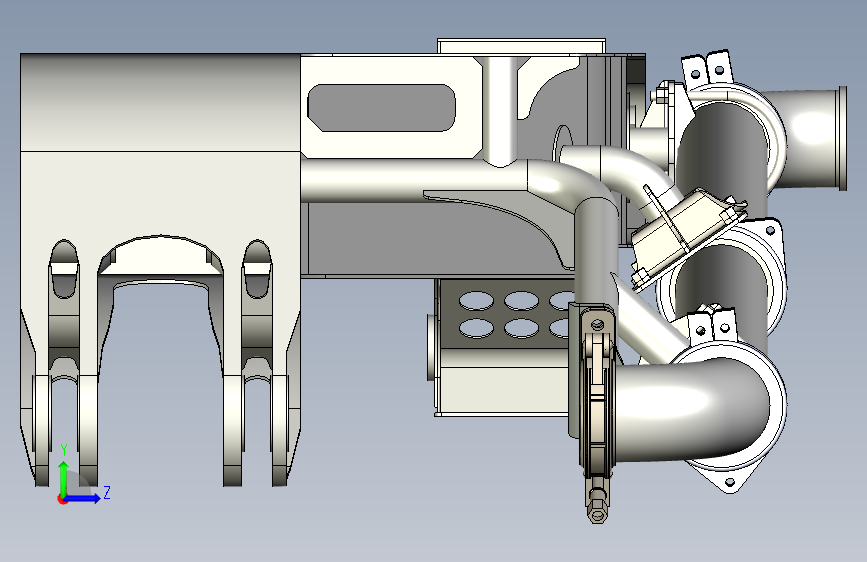

| 5 | 左视图.PNG | 121.79K |

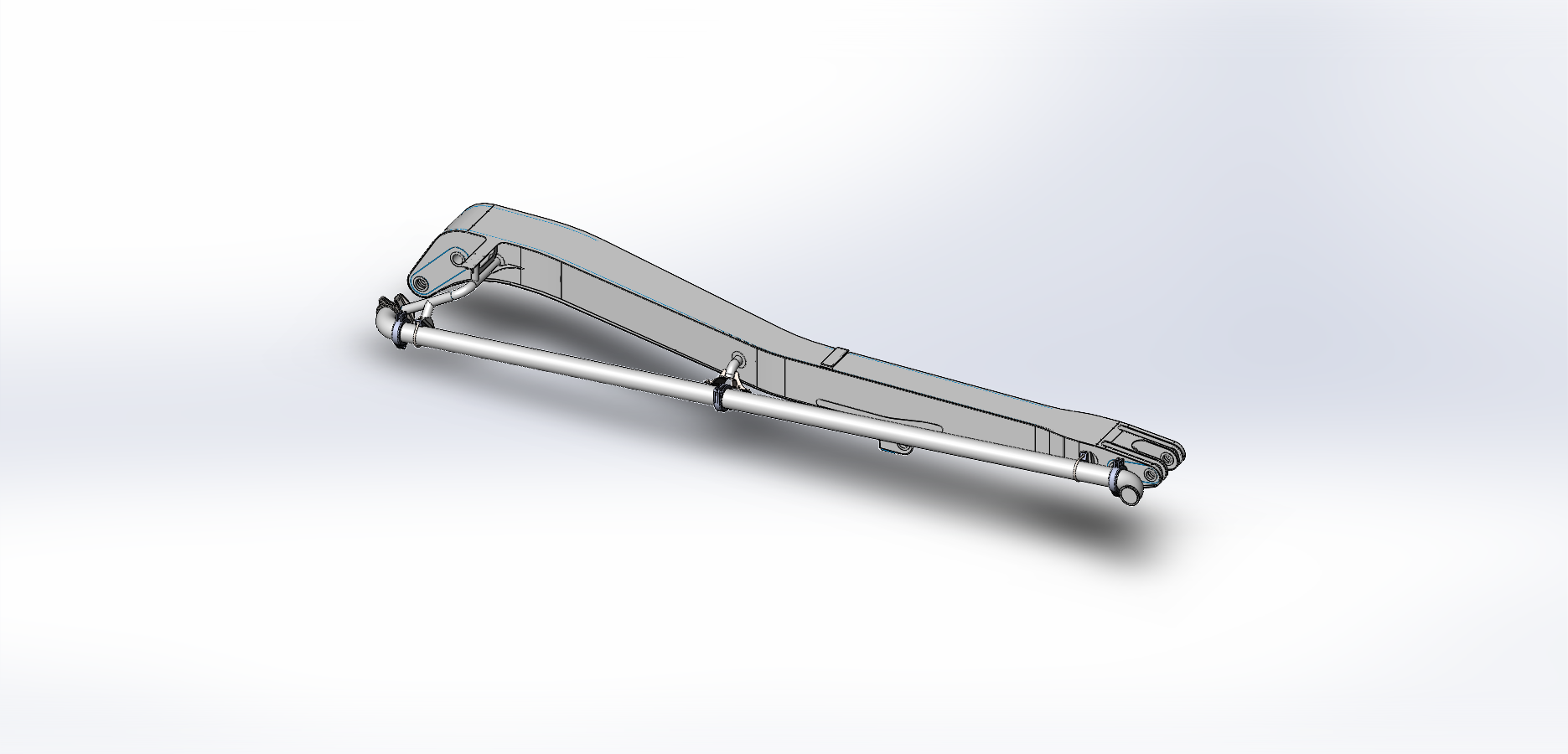

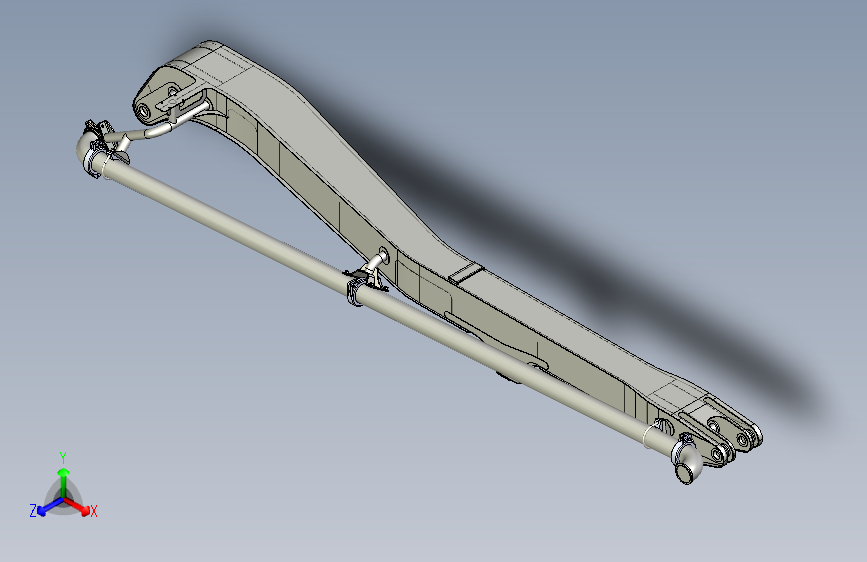

| 6 | 轴测图.PNG | 212.17K |
此图纸下载需要200金币
立即下载
发布者
忧虑的蜗牛
创作: 463
粉丝: 3
加入时间：2025-05-13
模型信息
图纸ID：2127441
图纸格式：x_t
文件大小：1.64M
所需金币：200
上传时间：2025-05-16 16:16:18
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS
标签
泵车
图纸简介
36米泵车3号臂架是混凝土布料系统的核心部件之一，采用高强度WELDOX钢板焊接而成，单节臂长约5.8米，通过液压油缸驱动实现灵活摆动。其结构采用“RZ型”折叠设计，展开时通过多组销轴与前后臂架联动，最大摆动角度可达245度。 该臂架内部集成大口径输送管道（直径125mm），末端配置耐磨软管，可将混凝土精准输送至浇筑点。液压系统采用负载敏感比例阀控制，搭配平衡阀实现动作缓冲，避免惯性冲击。工作时，3号臂架与前后臂协同展开，通过水平倾角传感器实时监测姿态，确保在安全范围内稳定作业。其特殊设计的油缸轴套和密封结构，既能承受高压混凝土的冲击力，又能减少润滑脂消耗，延长使用寿命。 这种结构兼顾轻量化与
