36米泵车臂架专用油缸C（ID:2127448）
0.png)
1.png)
2.png)
3.png)

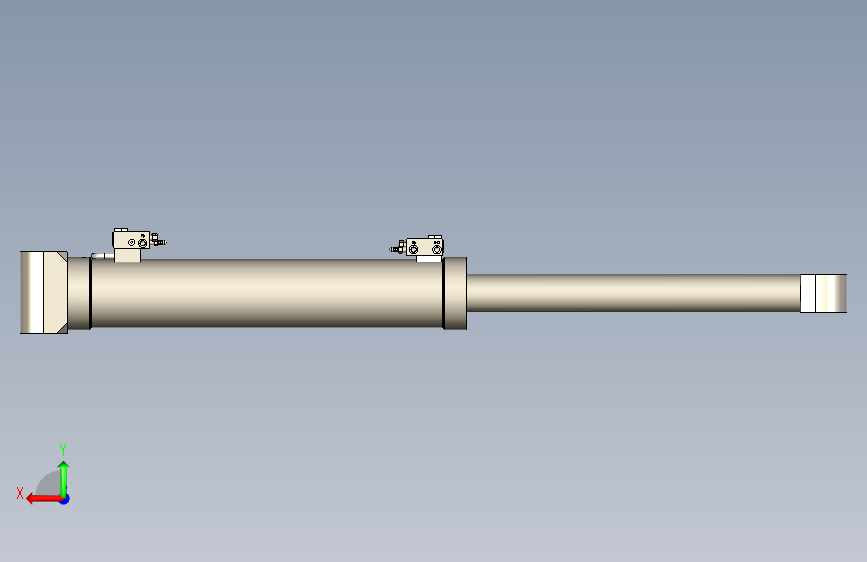

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473834466508.zip | 1.08M |
| 2 | 36米泵车臂架专用油缸C.x_t | 947.70K |

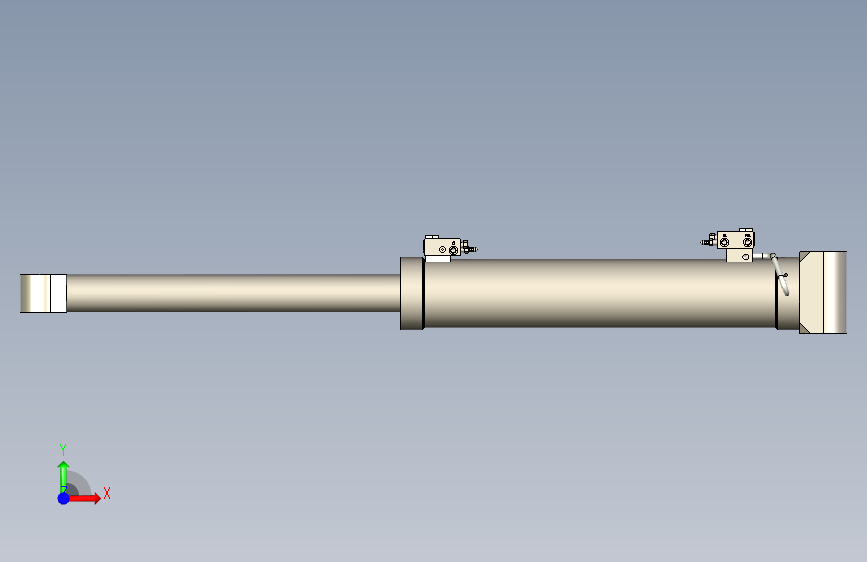

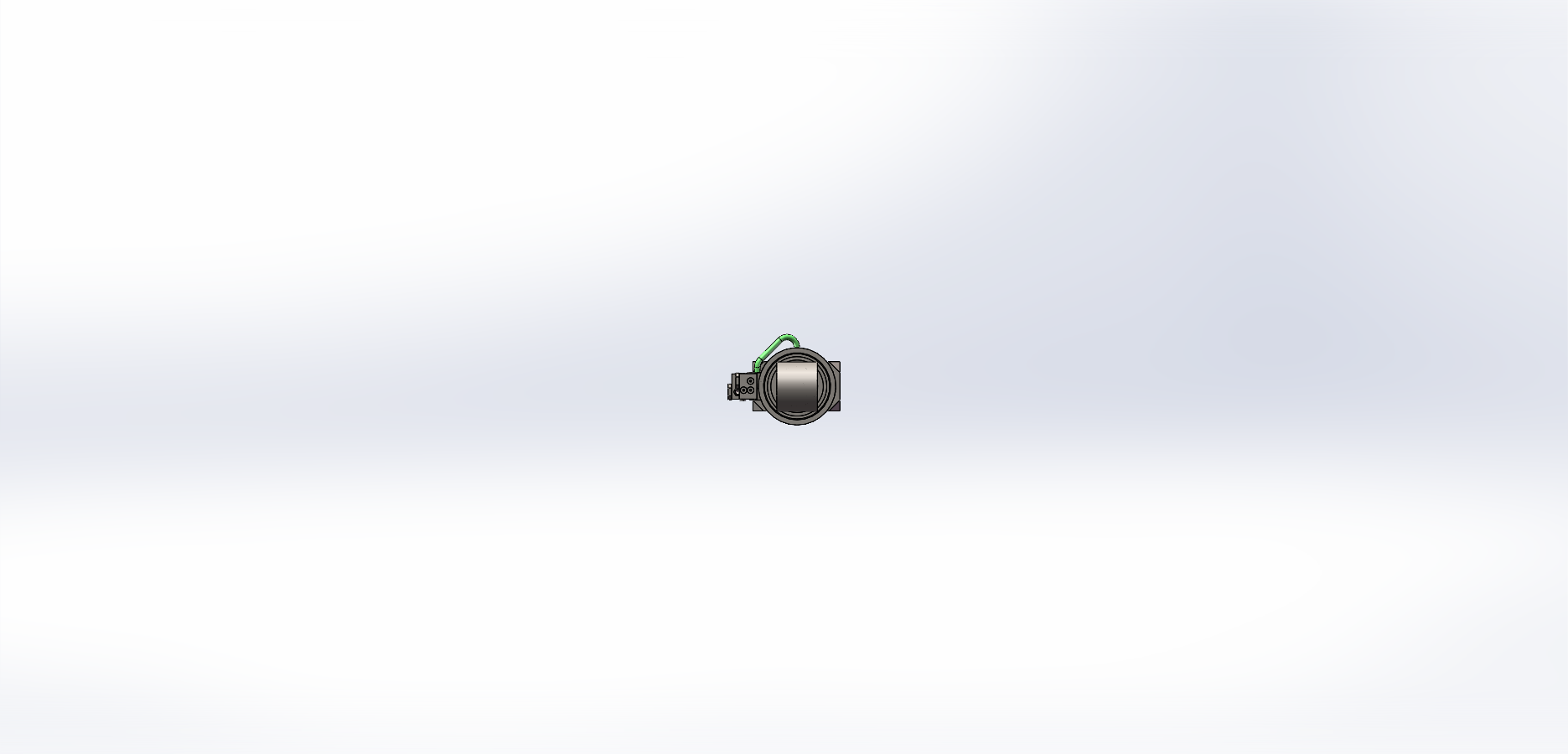

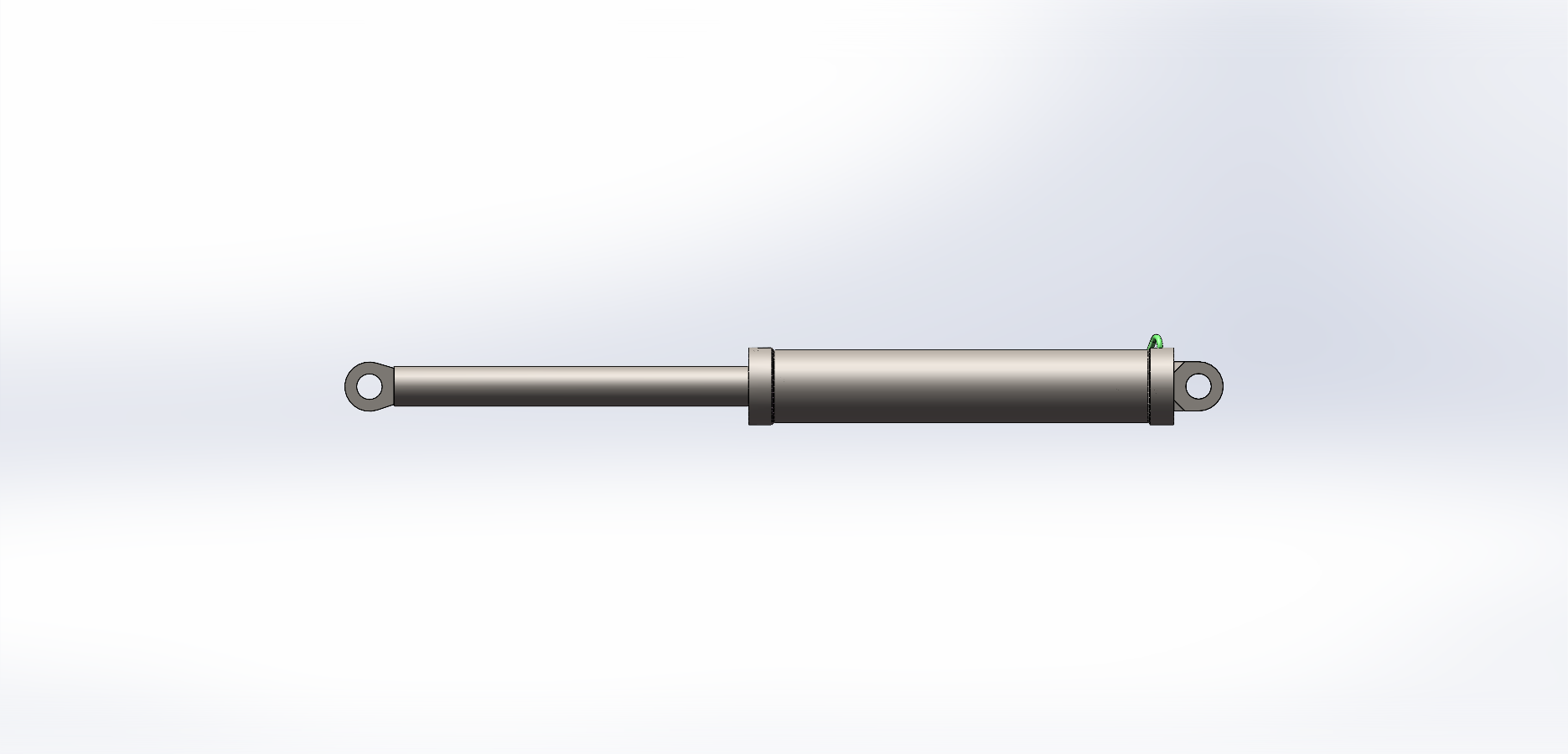

| 3 | 主视图.PNG | 108.77K |

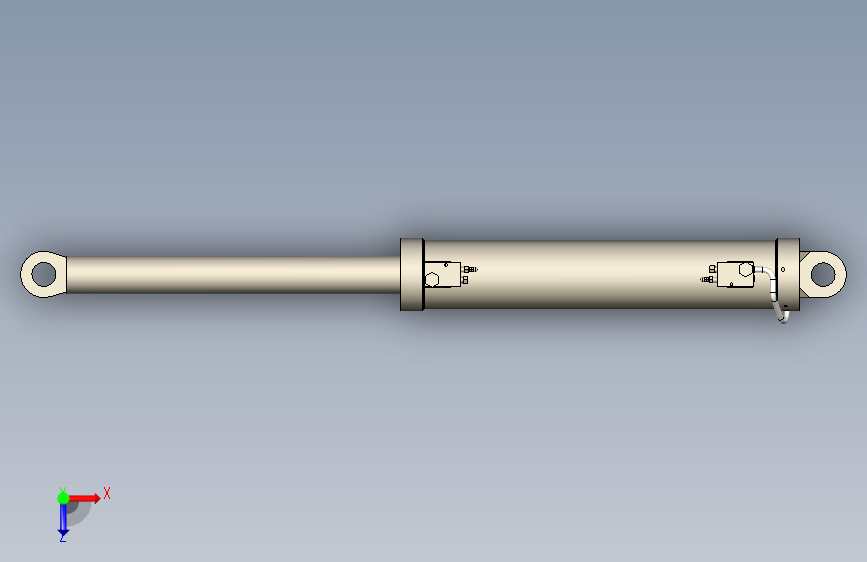

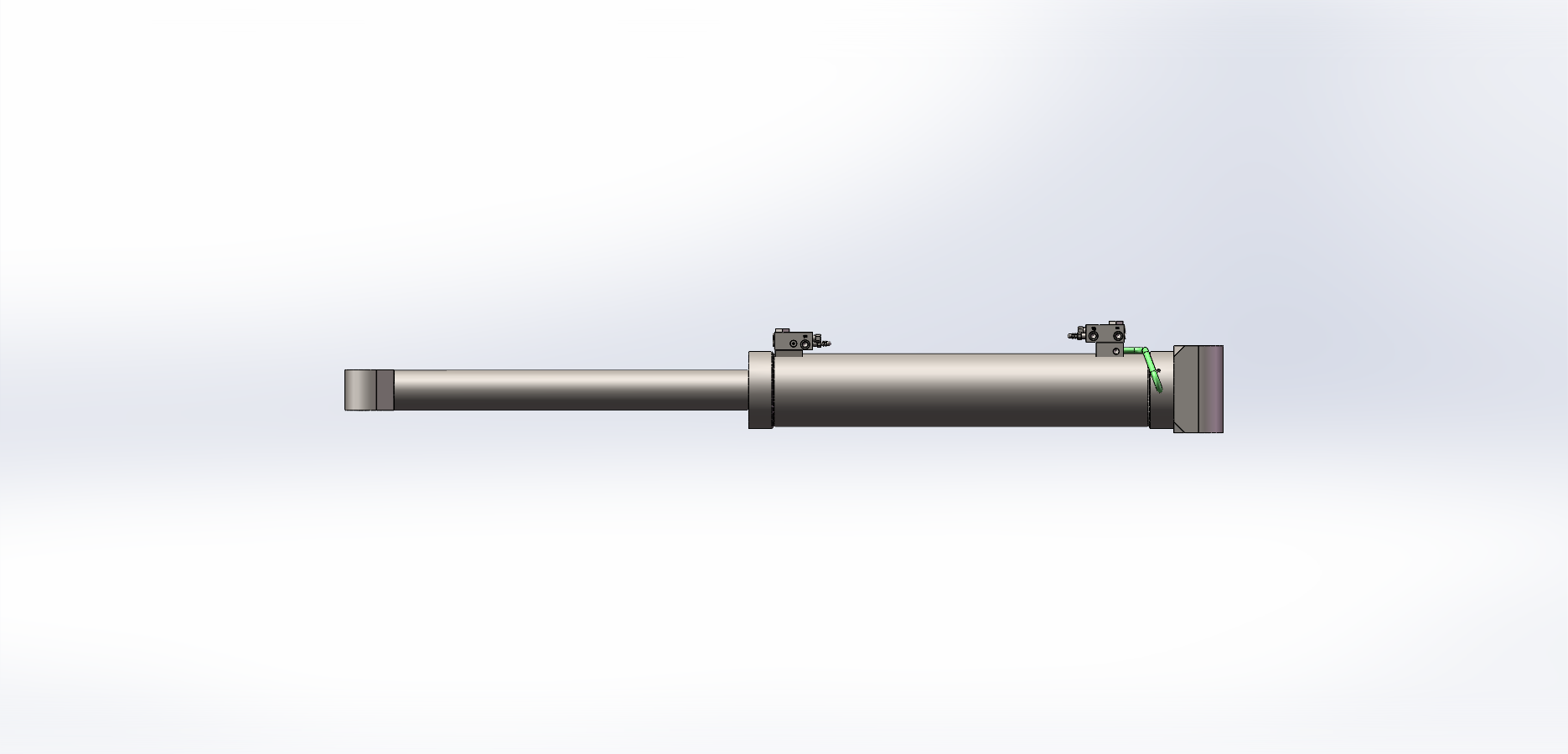

| 4 | 俯视图.PNG | 110.88K |

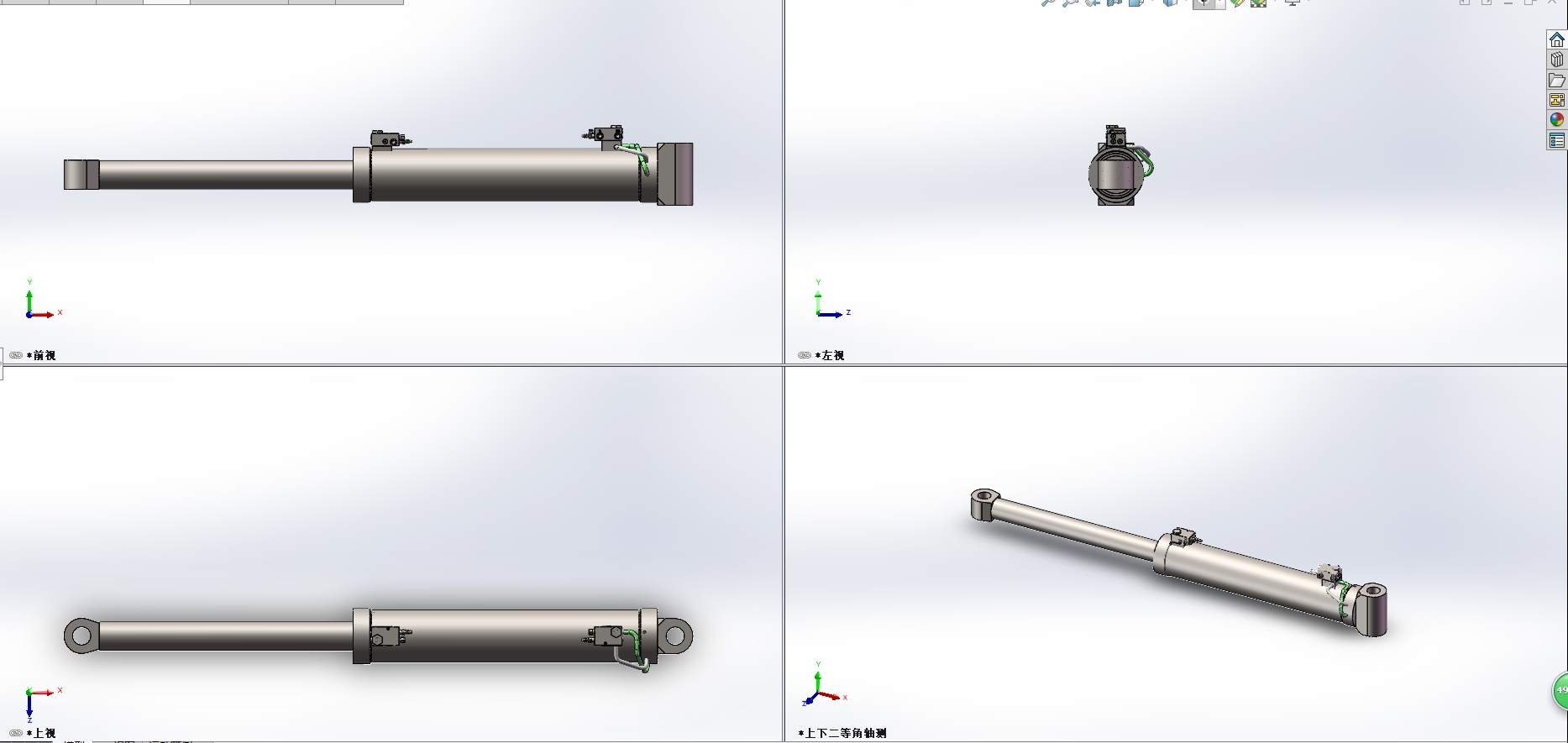

| 5 | 四视图.png | 274.10K |

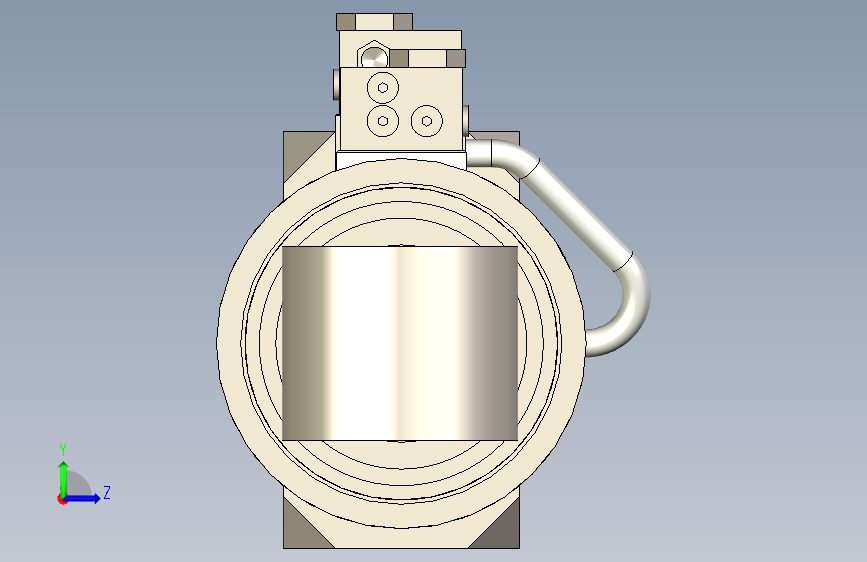

| 6 | 左视图.PNG | 114.57K |

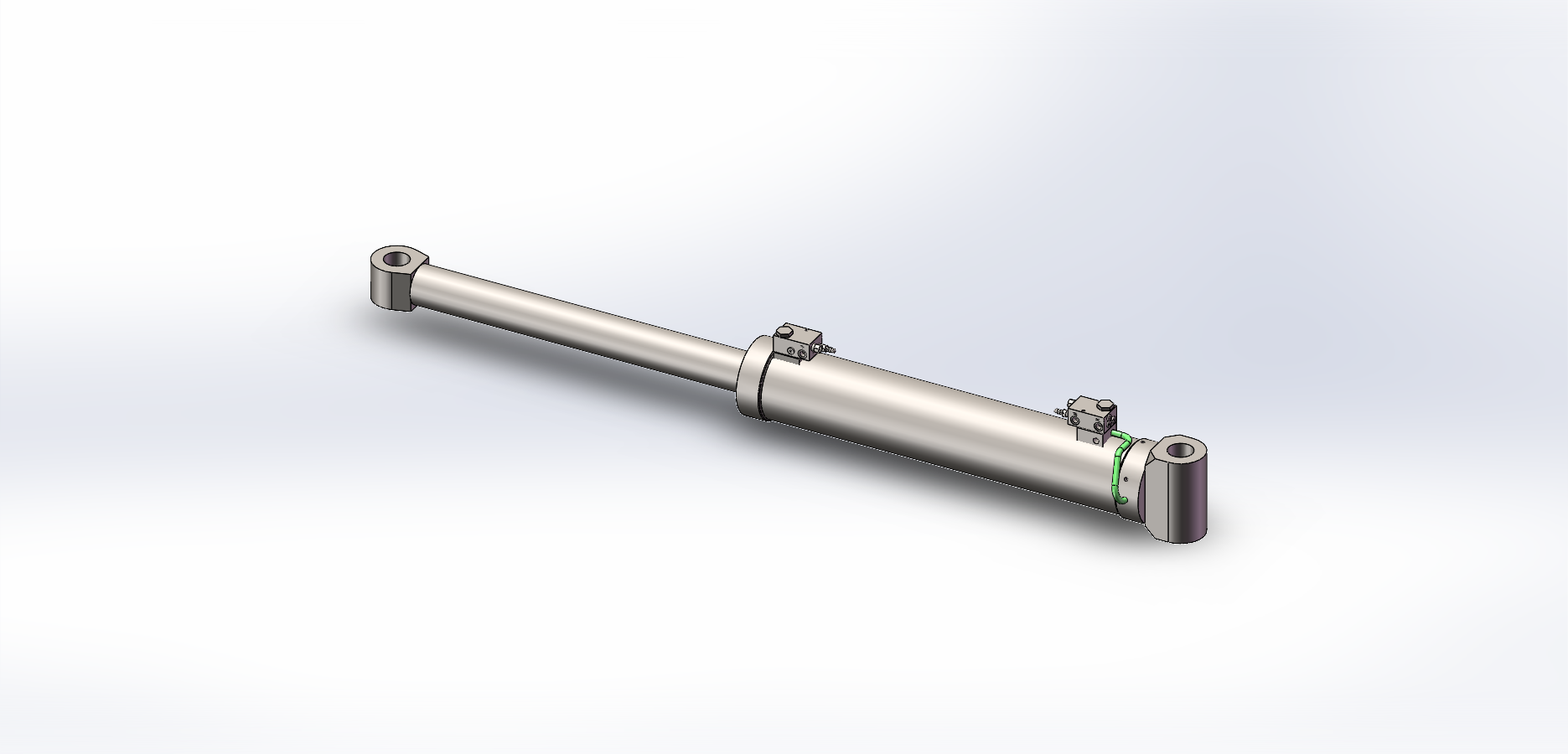

| 7 | 轴测图.PNG | 193.33K |
此图纸下载需要200金币
立即下载
发布者
忧虑的蜗牛
创作: 463
粉丝: 3
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：1.1M
所需金币：200
上传时间：2025-05-16 16:17:27
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
泵车
图纸简介

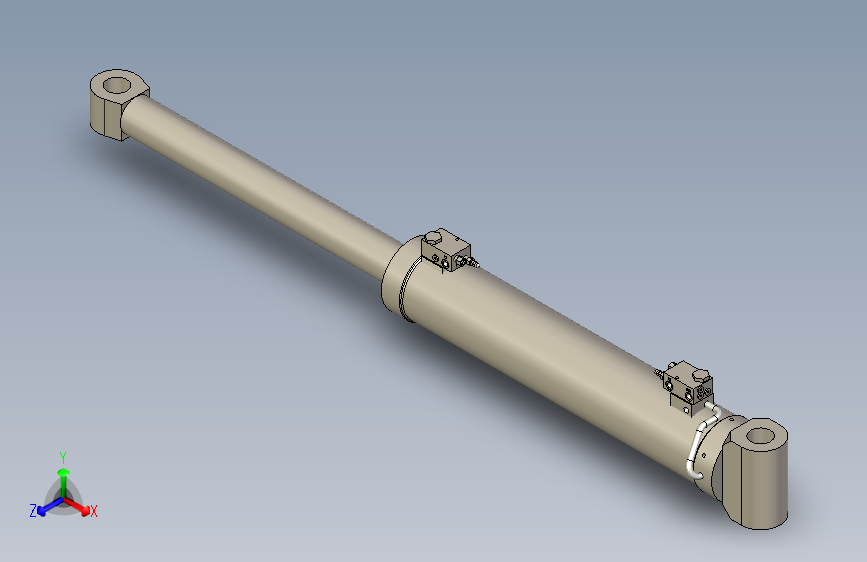

36米泵车臂架专用油缸C是驱动臂架灵活展开的核心液压部件，其结构设计兼顾高强度与精密控制。油缸采用活塞式双腔结构，由缸筒、活塞杆、密封组件、进出油口及平衡阀组成。活塞将缸体分为有杆腔和无杆腔，通过液压油交替注入不同腔室，推动活塞杆往复运动，实现臂架角度的精准调节。油缸内置多层高耐磨密封圈，确保高压（可达20MPa以上）工况下无泄漏，并配置先导式平衡阀，即使油管意外断裂，也能通过阀内压力自锁防止臂架失控。 材料方面，缸体采用高强钢锻造工艺，配合进口密封件（如力士乐品牌），大幅提升抗压和抗疲劳性能。油缸C专为频繁摆动的第四节臂架设计，通过智能电控系统实现245°大角度摆动，确保末端软管贴近浇筑点，
