三维焊接平台图纸（ID:2145656）

机械设备 / 非标机械 / 三维焊接平台图纸

©非原创

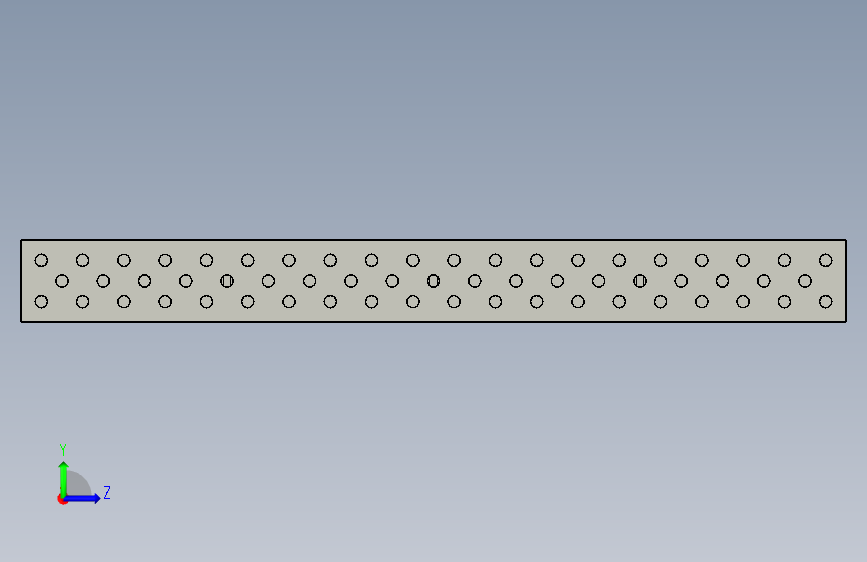

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17477112223053.rar	12.56M
2	swk2810001-1000x1000x200.step	2.38M
3	swk2810002-1200x1200x200.stp	3.18M
4	swk2810003-1500x1000x200.stp	3.32M
5	swk2810004-1500x1500x200.stp	4.64M
6	swk2810005-2000x1000x200.stp	4.25M
7	swk2810006-2000x1500x200.stp	5.97M
8	swk2810007-2000x2000x200.stp	7.69M
9	swk2810008-2400x1200x200.stp	5.82M
10	swk2810009-3000x1500x200.stp	8.66M
11	swk2810010-4000x2000x200.stp	14.64M
12	swk2820001-500x200x200.stp	1004.75K
13	swk2820002-1000x200x200.stp	1.77M
14	swk2820003-1200x200x200.stp	955.32K
15	swk2820004-1500x200x200.stp	2.57M
16	swk2820005-2000x200x200.stp	3.39M
17	swk2820006-2400x200x200.stp	3.75M
18	swk2820007-3000x200x200.stp	4.92M
19	swk2820008-4000x200x200.stp	6.34M
20	swk2821001-500x200x100.stp	415.67K
21	swk2821002-1000x200x100.stp	777.47K
22	swk2821003-1200x200x100.stp	914.45K
23	swk2821004-1500x200.stp	1.14M
24	swk2822001-275x100x300-l.stp	192.77K
25	swk2822002-275x100x300-r.stp	199.07K
26	swk2822003-325x100x600-l.stp	336.67K
27	swk2822004-325x100x600-r.stp	307.38K
28	swk2822005-375x100x800-l.stp	723.49K
29	swk2822006-375x100x800-r.stp	744.29K
30	swk2823001-200x200x175_asm.stp	279.18K
31	swk2824001-200x200x100.stp	129.51K
32	swk2830001-75x50x75.stp	32.09K
33	swk2830002-175x50x75.stp	39.49K
34	swk2830003-175x50x175-kk.stp	63.44K
35	swk2830004-175x50x175-cc.stp	47.51K
36	swk2830005-175x50x175-kc.stp	54.54K
37	swk2830006-175x50x275.stp	69.90K
38	swk2830007-175x50x250.stp	66.20K
39	swk2830008-150x75x75.stp	60.56K
40	swk2831001a-100x50x25.stp	28.39K
41	swk2831001b-100x50x25.stp	38.99K
42	swk2831002-150x50x25.stp	28.83K
43	swk2831003a-225x50x25.stp	36.07K
44	swk2831003b-225x50x25.stp	58.01K
45	swk2831003c-225x50x25.stp	43.29K
46	swk2831004-300x50x25.stp	50.64K
47	swk2831005-500x75x25.stp	73.14K
48	swk2831006-800x75x25.stp	118.73K
49	swk2831007-1000x100x25.stp	128.26K
50	sw-k2832002-225x250x25.stp	71.82K
51	swk2832001-175x150x25.stp	48.73K
52	swk2832003-225x350x25.stp	86.77K
53	swk2832003-250x175x25.stp	64.54K
54	swk2832004-500x375x25.stp	102.34K
55	swk2833001-58x130.stp	124.41K
56	swk2833002-80x90.stp	46.29K
57	swk2833004-110x120.stp	50.71K
58	swk2833005-140x140.stp	27.79K
59	swk2840001_asm.stp	44.04K
60	swk2840101-1.stp	13.49K
61	swk2840101-10.step	17.20K
62	swk2840101-11.step	17.18K
63	swk2840101-2.step	17.20K
64	swk2840101-3.STEP	16.88K
65	swk2840101-4.step	17.22K
66	swk2840101-5.step	17.33K
67	swk2840101-6.step	17.20K
68	swk2840101-7.step	17.21K
69	swk2840101-8.step	17.32K
70	swk2840101-9.step	17.19K
71	swk2851201-220x220_asm.stp	245.47K
72	swk2851001-220x220_asm.stp	276.30K
73	swk28532201-220x220_asm.stp	317.46K
74	swk2852001-220x220_asm.stp	347.61K
75	swk2853001-220x220_asm.stp	119.31K
76	swk2850202_asm.stp	918.50K
77	swk2850002_asm.stp	1.02M
78	swk2860001-28x50.stp	84.27K
79	swk2860002-28x75.stp	81.55K
80	swk2860101-28x50.stp	24.08K
81	swk2860102-28x75.stp	24.07K
82	swk2860201-28x50.stp	78.55K
83	swk2860202-28x75.stp	78.13K

此图纸下载需要40金币

立即下载

发布者

火星上的冷风

创作: 311

粉丝: 18

加入时间：2023-05-25

私信

关注

模型信息

图纸格式：step,stp

文件大小：12.86M

所需金币：40

上传时间：2025-05-20 11:20:25

是否可编辑：可修改，包括参数

版本：STEP

标签

图纸简介

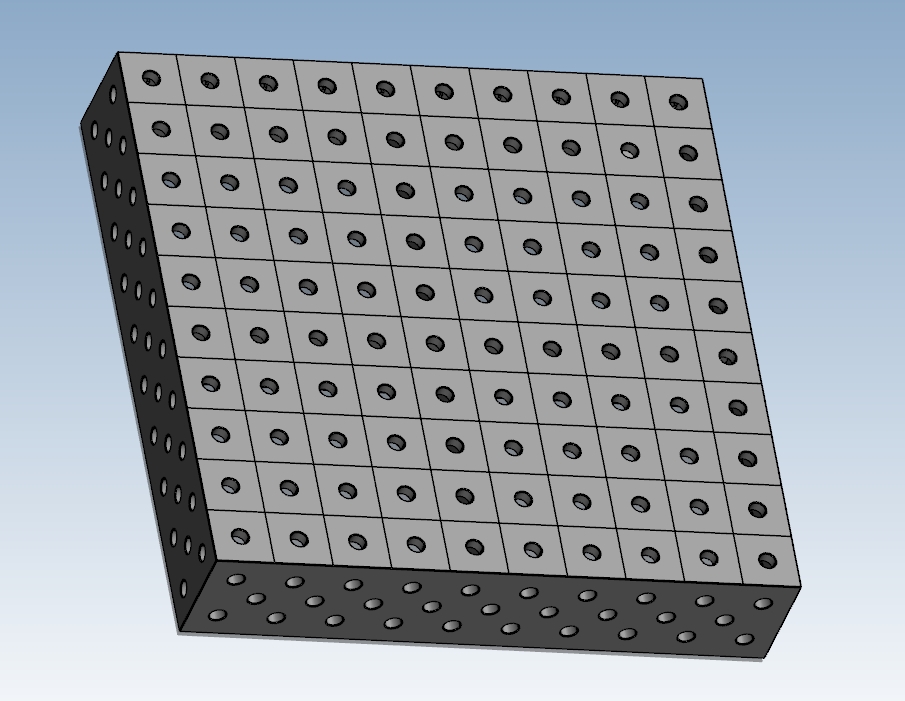

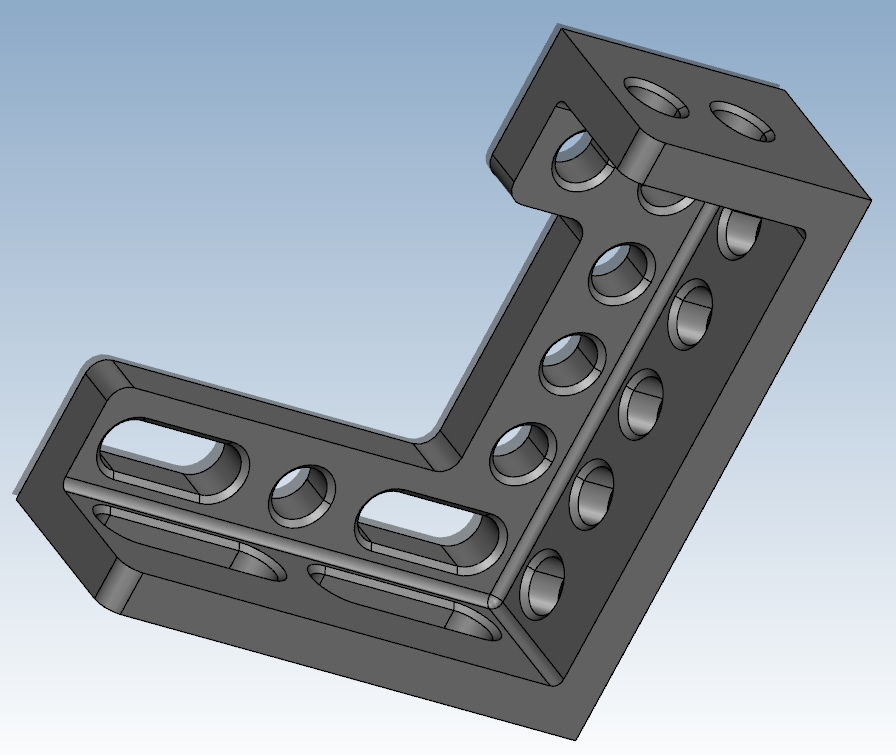

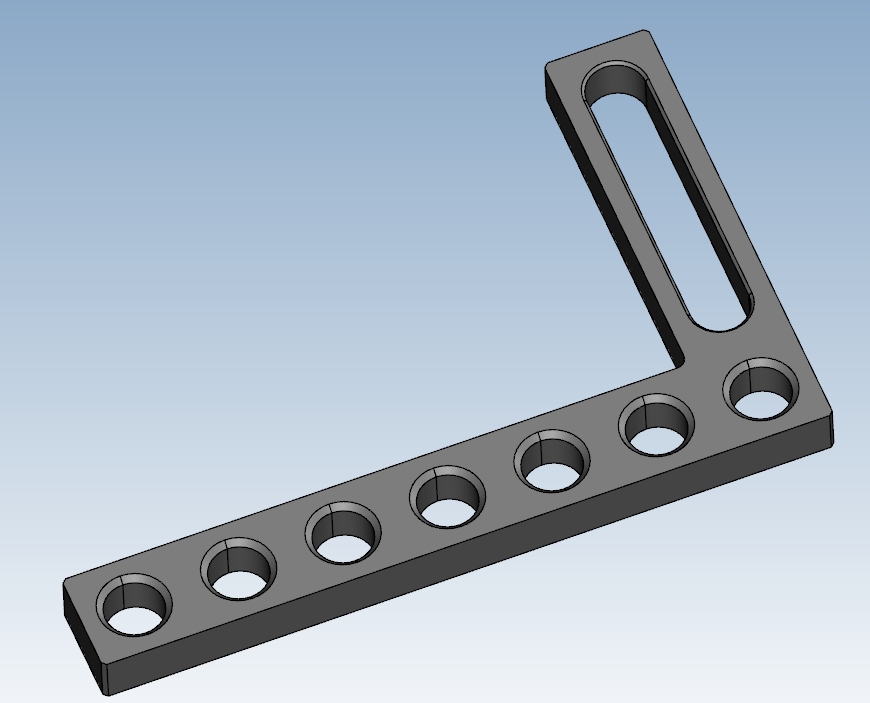

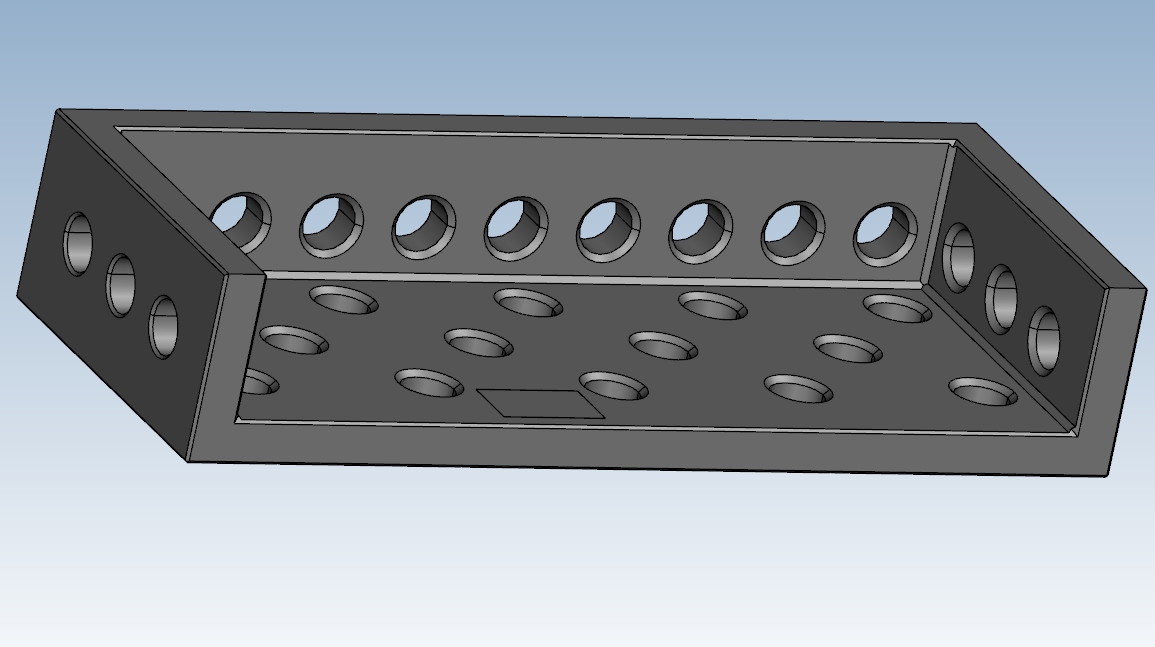

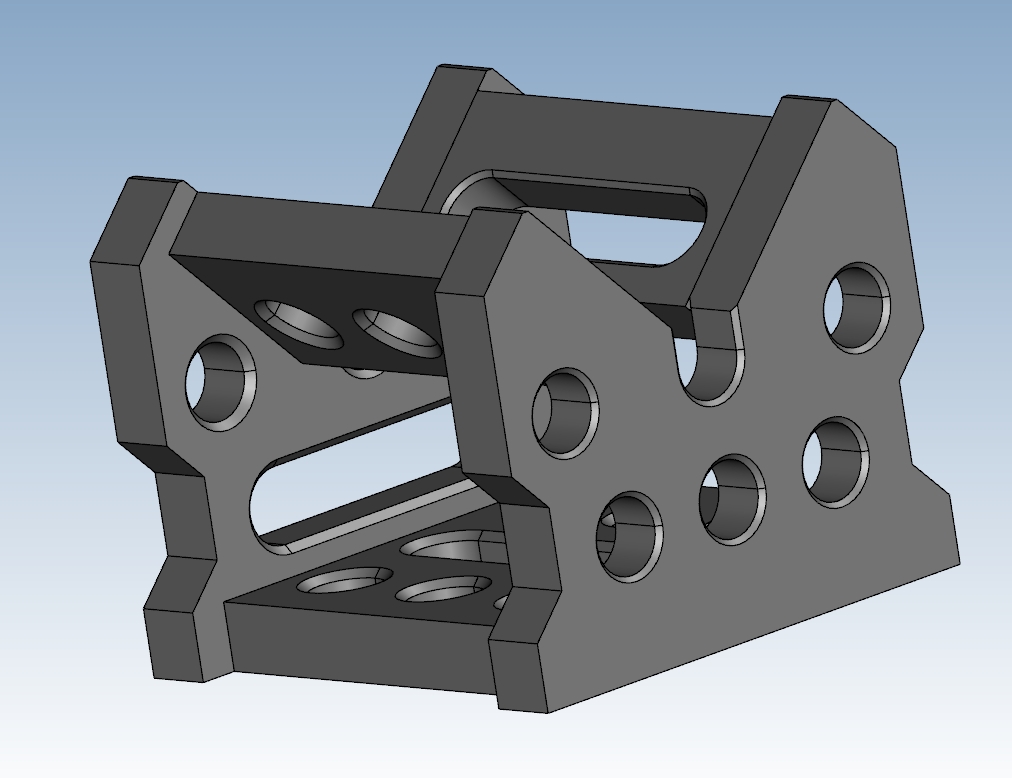

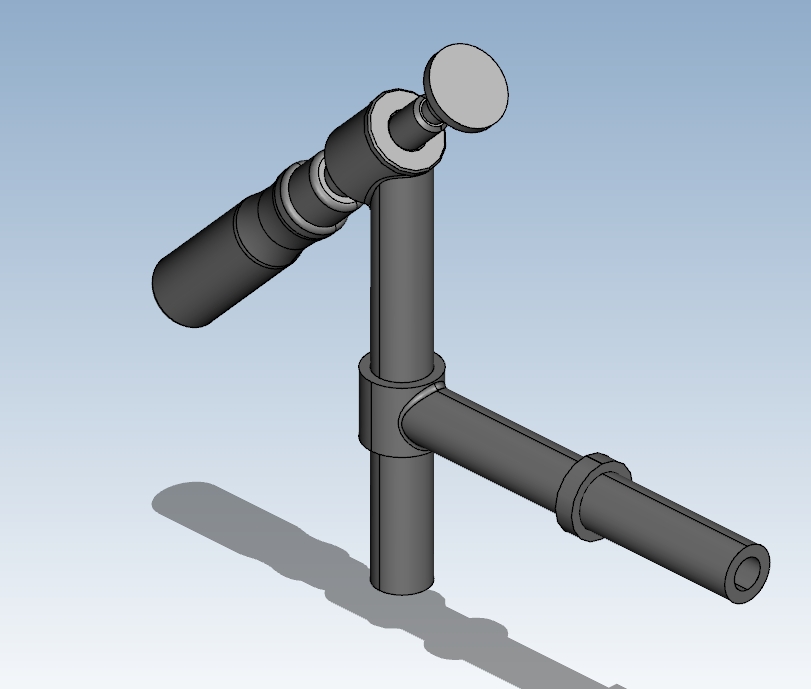

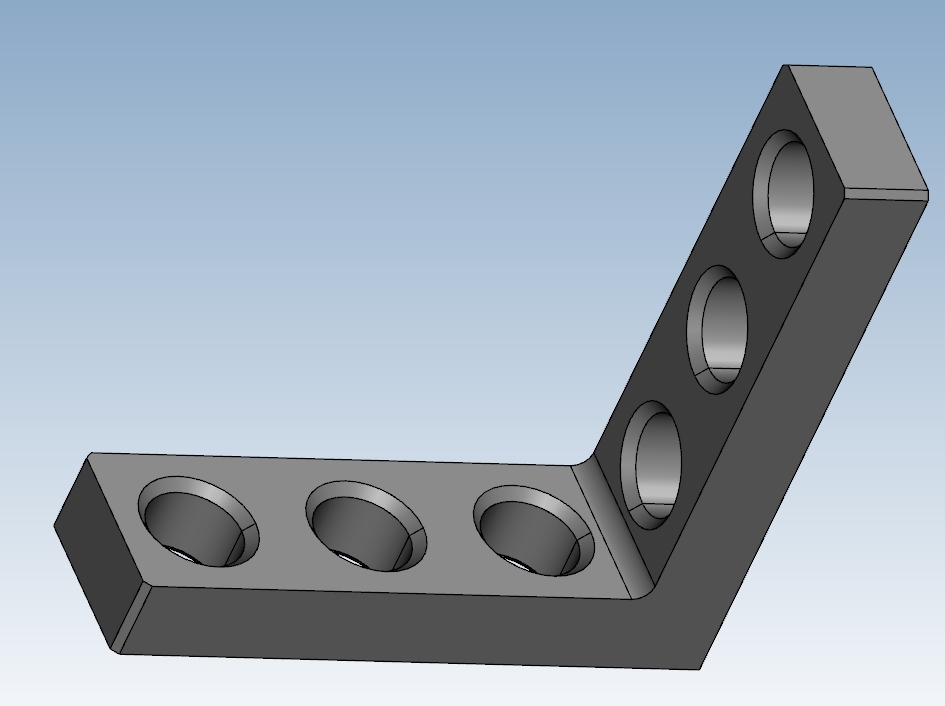

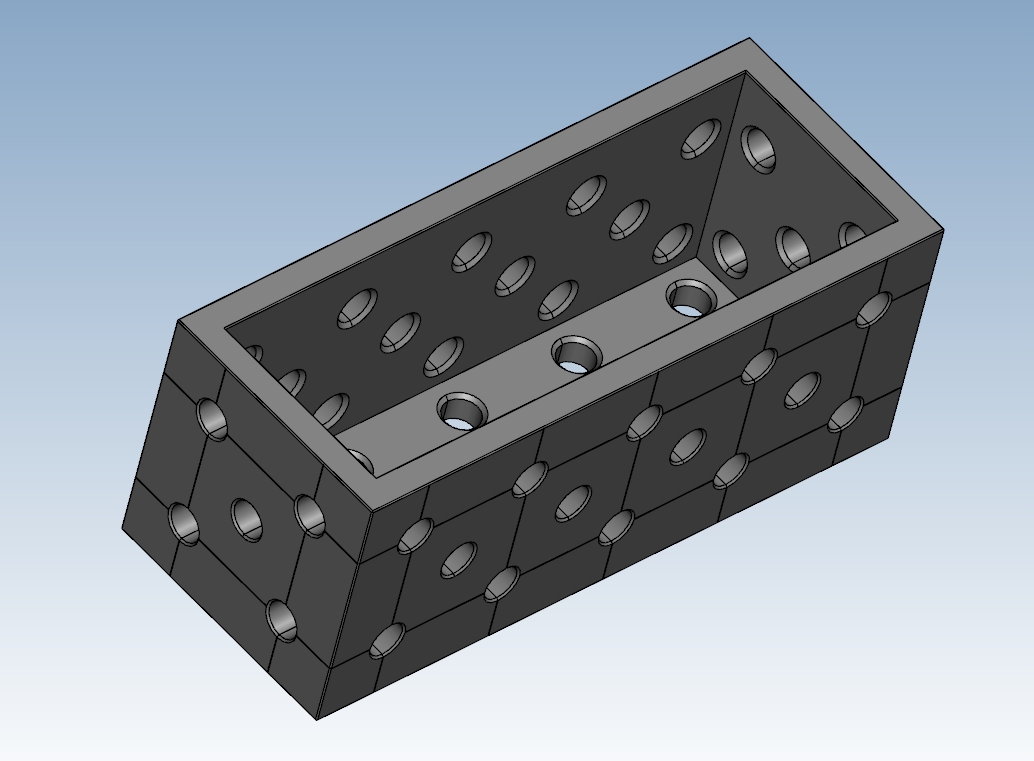

柔性三维焊接平台，作为焊接领域的创新装备，其模型图纸蕴含着先进设计理念与精密制造工艺。该平台突破传统二维局限，拓展至三维立体空间，拥有五个可灵活运用的工作面，四周边缘均可用于垂直方向安装，实现立体组合，为复杂工件焊接带来极大便利。标准配件模型图纸同样精细，涵盖支撑件、定位件、压紧器、快速锁紧销等。支撑件如 U 型方箱、L 型方箱、支撑角铁，材质多为 Q345 或 HT300，经严格热处理，消除内应力，各工作面形位公差精度、平面度、垂直度、平行度都有严格标准，确保支撑稳定。定位件采用 45# 钢，整体下料加工，保证强度，经调质、发黑处理，经久耐用。
