铣床液压系统（方案一）F=15KN（CAD+说明书）（ID:2254828）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17495576085881.zip | 3.34M |

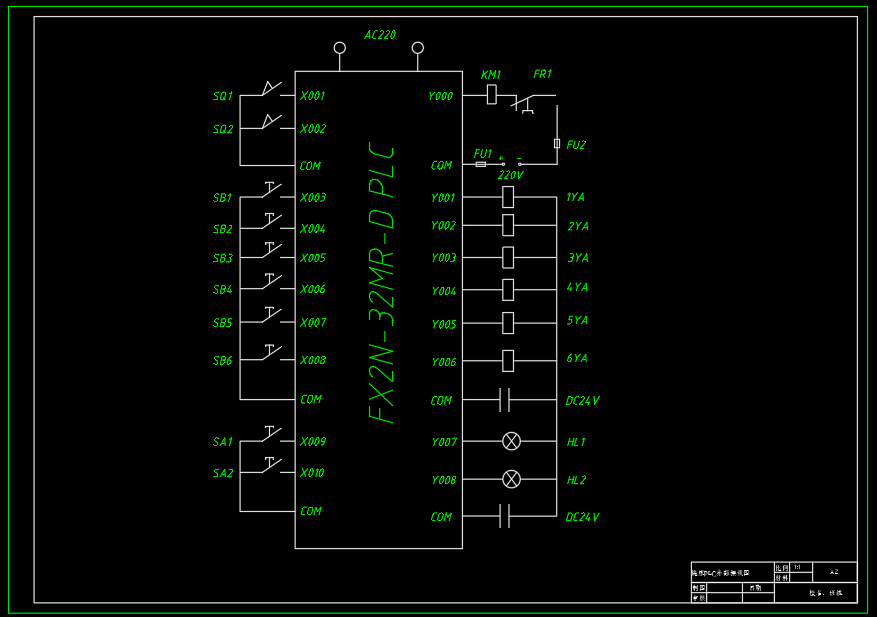

| 2 | 铣床动力滑台-PLC外部接线图-A2.dwg | 107.06K |

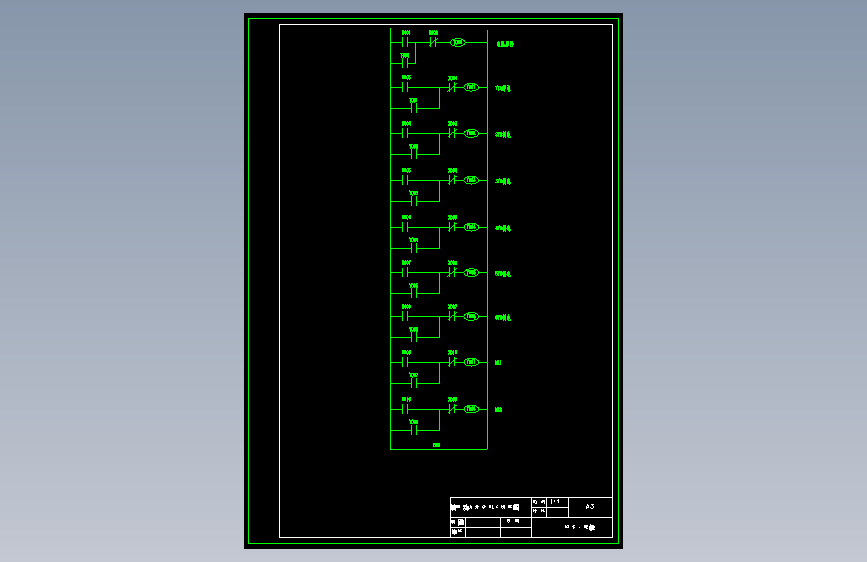

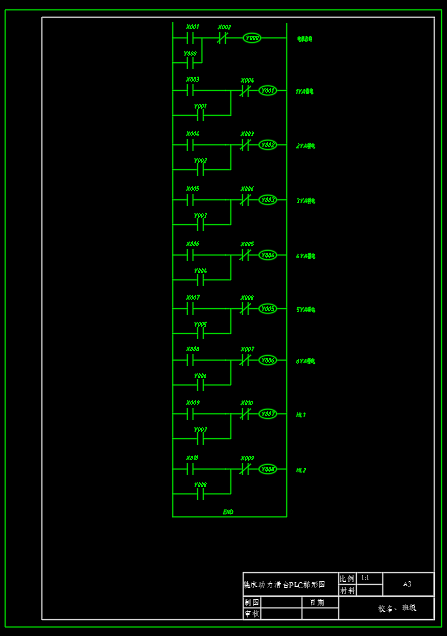

| 3 | 铣床动力滑台-PLC控制梯形图-A3.dwg | 130.93K |

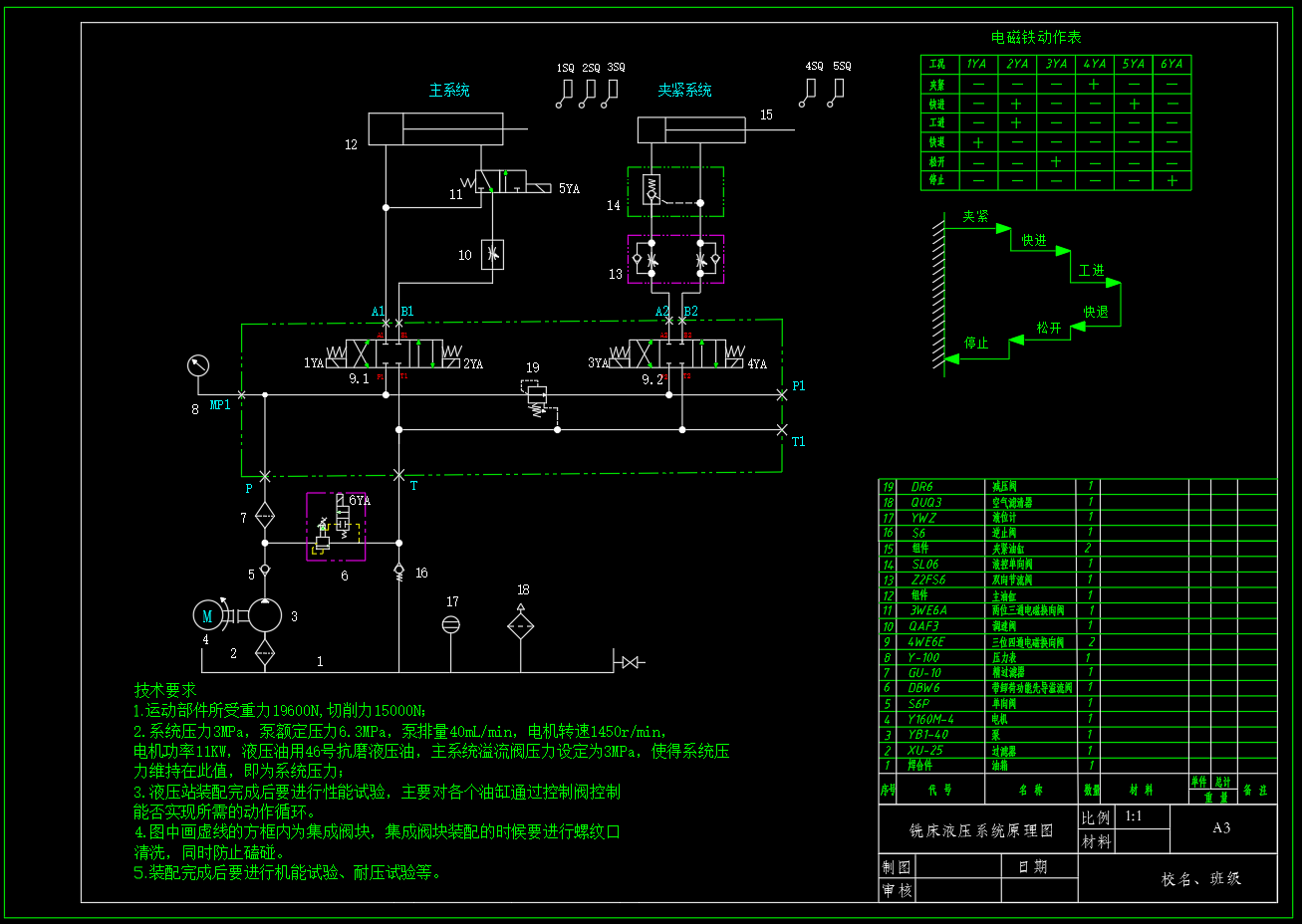

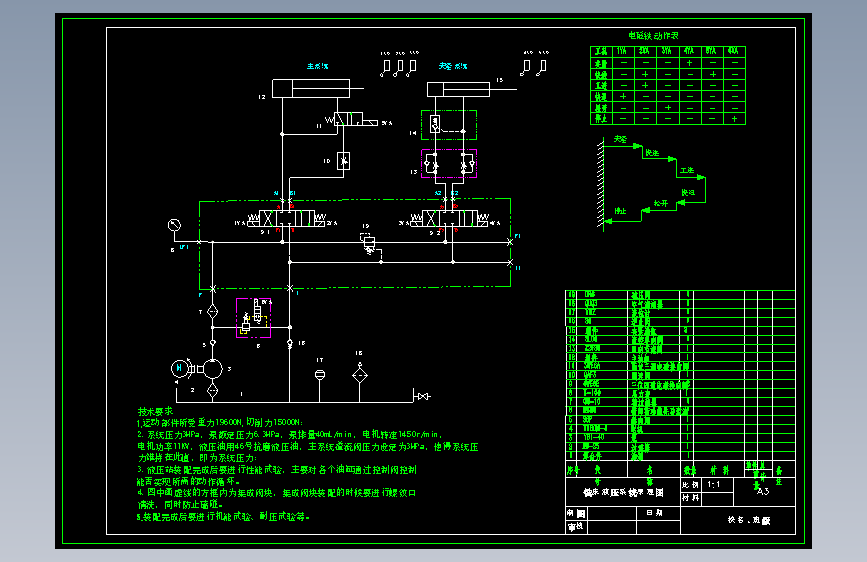

| 4 | 铣床动力滑台-液压系统原理图-A2.dwg | 197.03K |

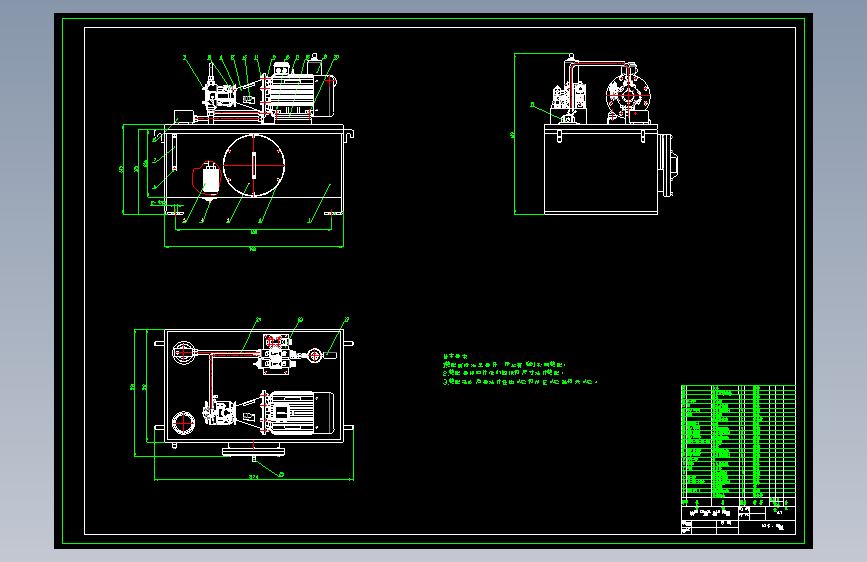

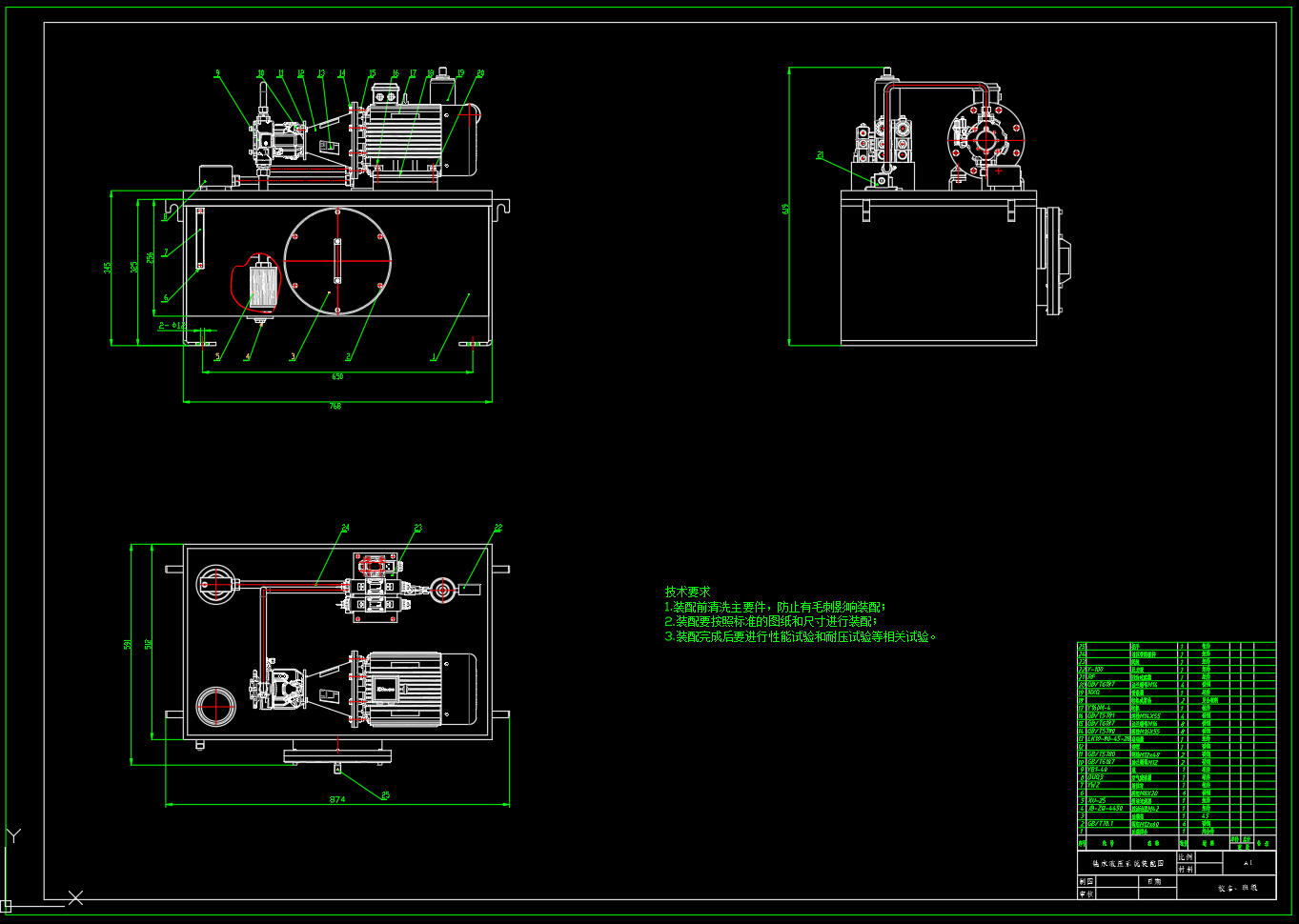

| 5 | 铣床动力滑台-液压系统装配图-A1.dwg | 1.02M |

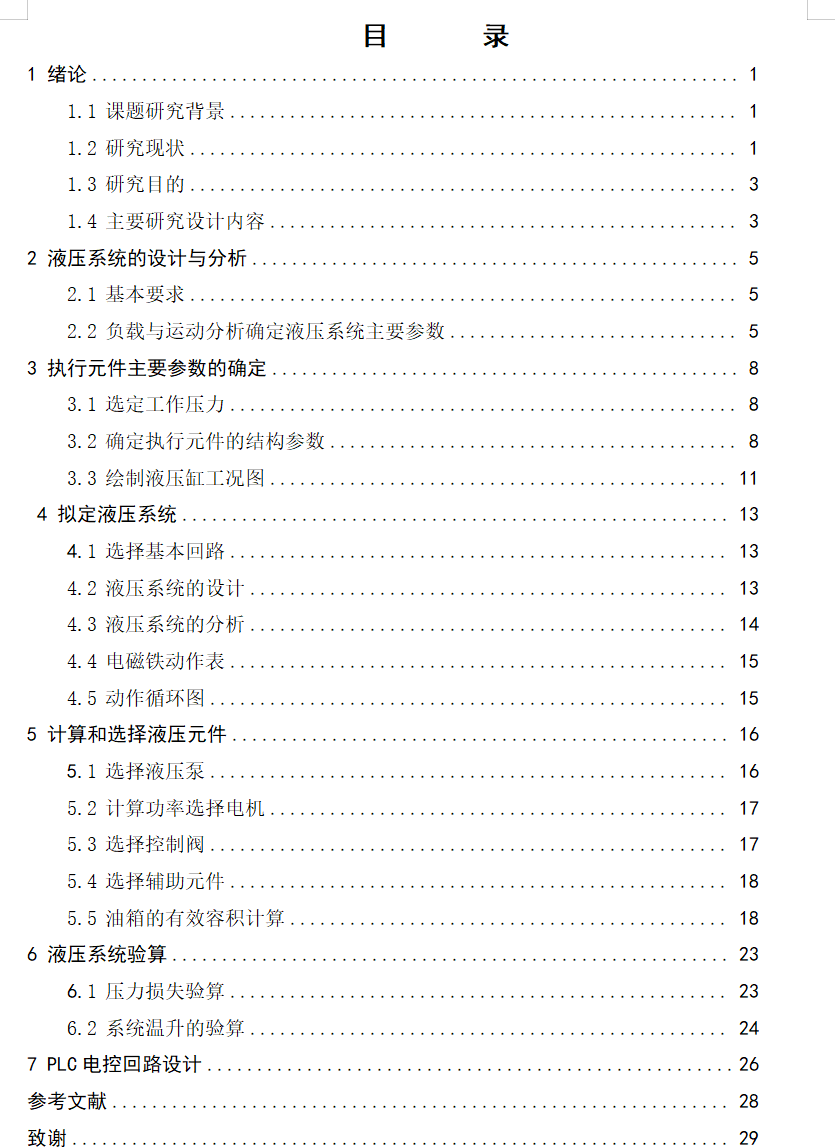

| 6 | 铣床动力滑台-液压系统设计说明书.docx | 1.40M |

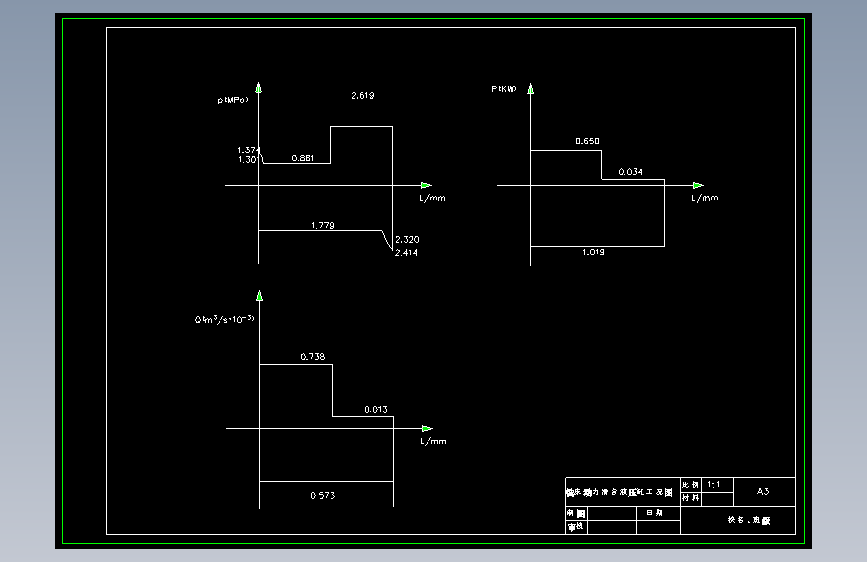

| 7 | 铣床动力滑台-液压缸工况图-A3.dwg | 142.71K |

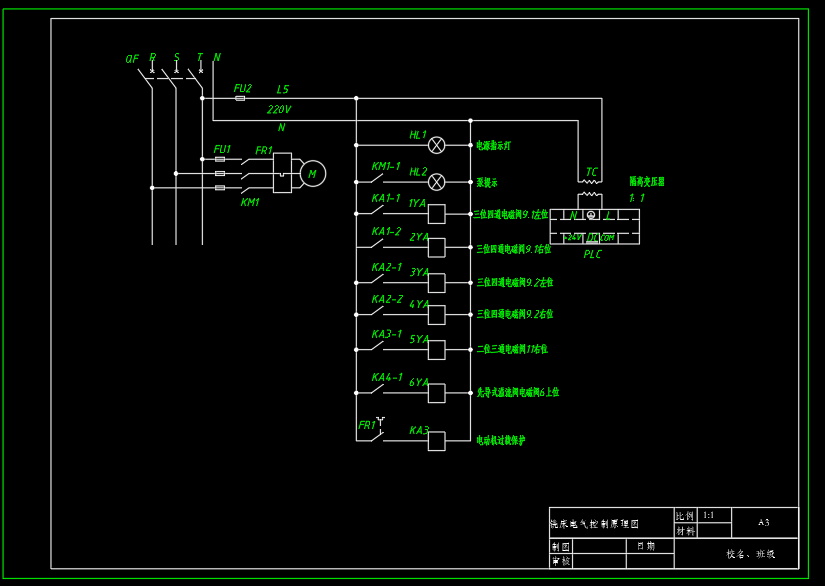

| 8 | 铣床动力滑台-电气控制原理图-A3.dwg | 103.39K |

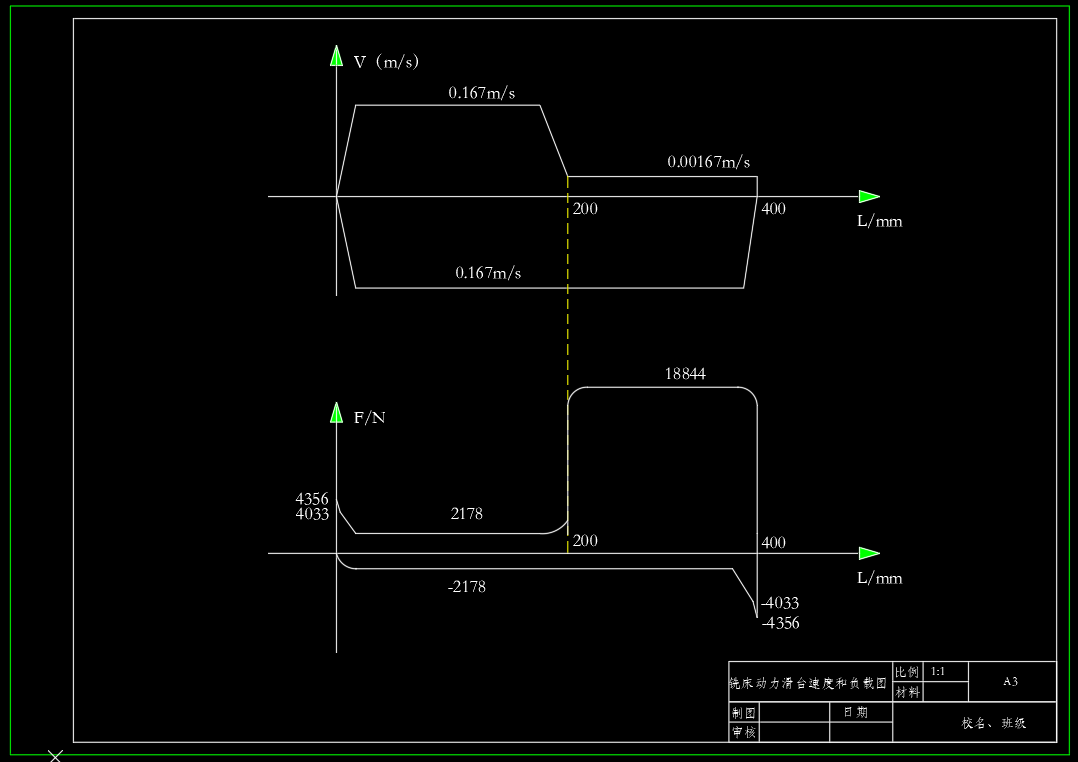

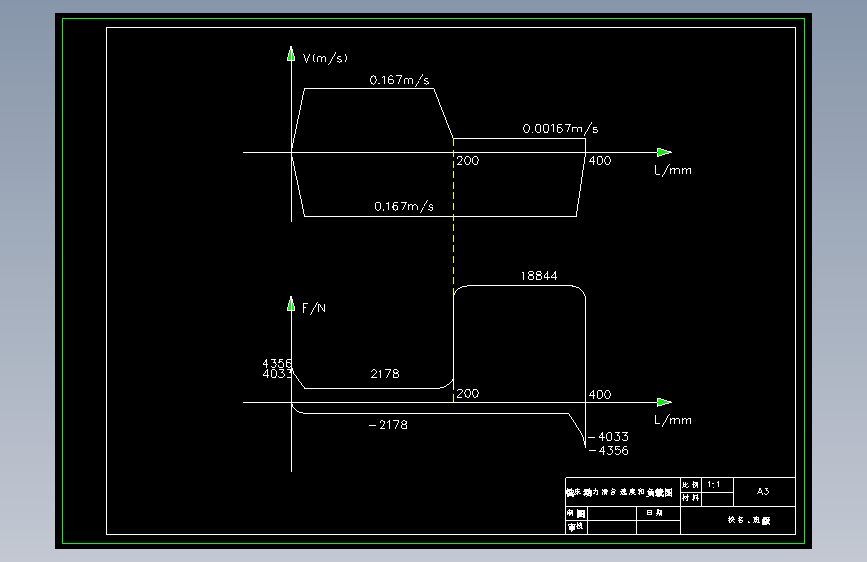

| 9 | 铣床动力滑台-负载图和速度图-A3.dwg | 144.32K |
| 10 | 1.png | 140.78K |
| 11 | 2.png | 162.72K |
| 12 | 3.png | 32.05K |
| 13 | 4.png | 34.82K |
| 14 | 5.png | 48.26K |
| 15 | 6.png | 46.97K |
| 16 | 7.png | 23.12K |
| 17 | 8.png | 103.34K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 591
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：3.42M
所需金币：750
上传时间：2025-06-10 20:13:31
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

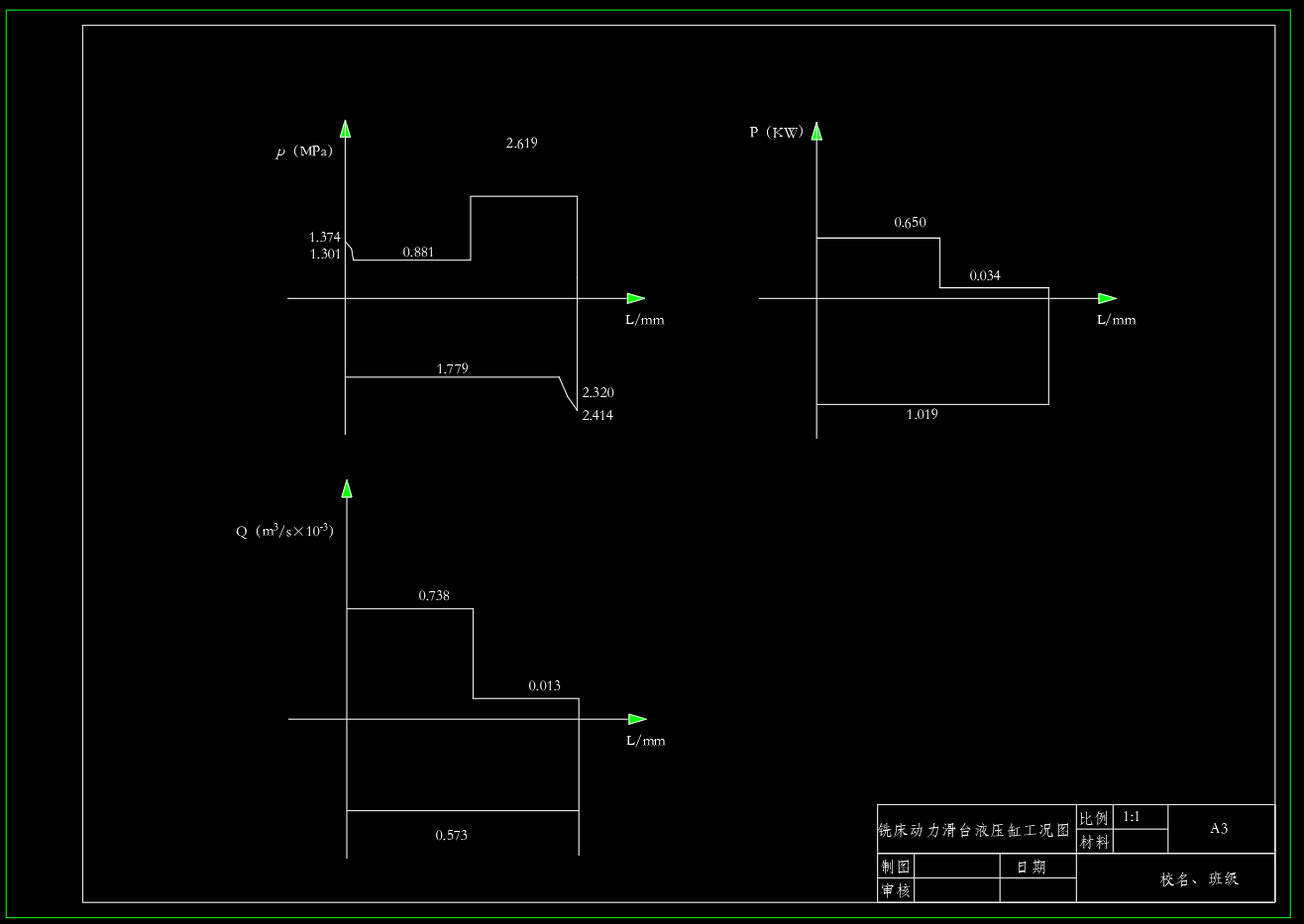

铣床液压系统，包含液压系统原理图，液压系统装配图，液压缸工况图，速度和负载图，电气控制原理图，外部接线图，梯形图，设计计算等。（1）实现功能：夹紧—快进—工进—快退—夹紧松开—停止的工作循环 （2）基本参数：切削负载力15000N，工作台移动部件重19600N，工作台启动时间（加减速时间）设定为：0.2s，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200mm，工进行程200mm，快进与快退速度相等，均为10m/min，工作台工进速度为100mm/min，夹紧缸行程Lc=30mm，夹紧缸运动时间tc=2s，导轨面的液压缸机械效率为0.9。
