6000T四柱预紧机架通用液压机本体设计（CAD+说明书）

（ID:2298060）

改图/画图

设备部件 / 液压气动元件 / 6000T四柱预紧机架通用液压机本体设计（CAD+说明书）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

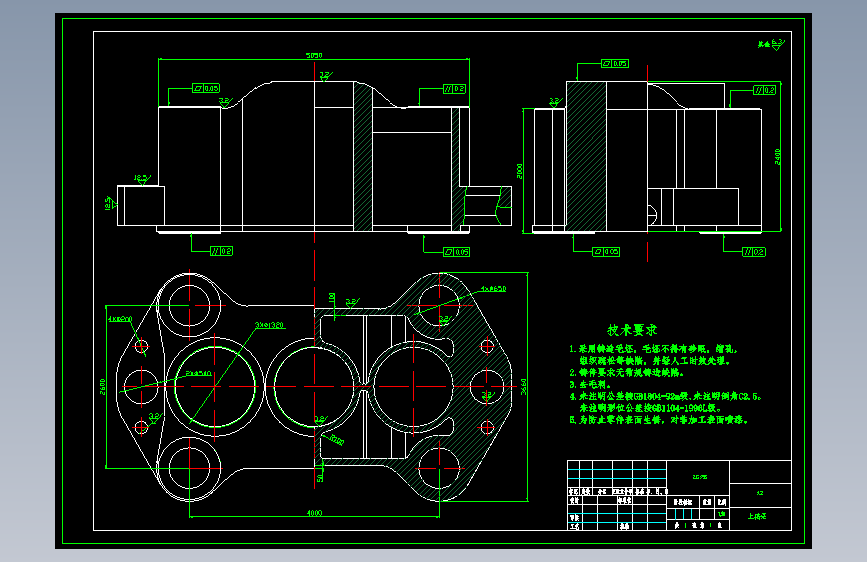

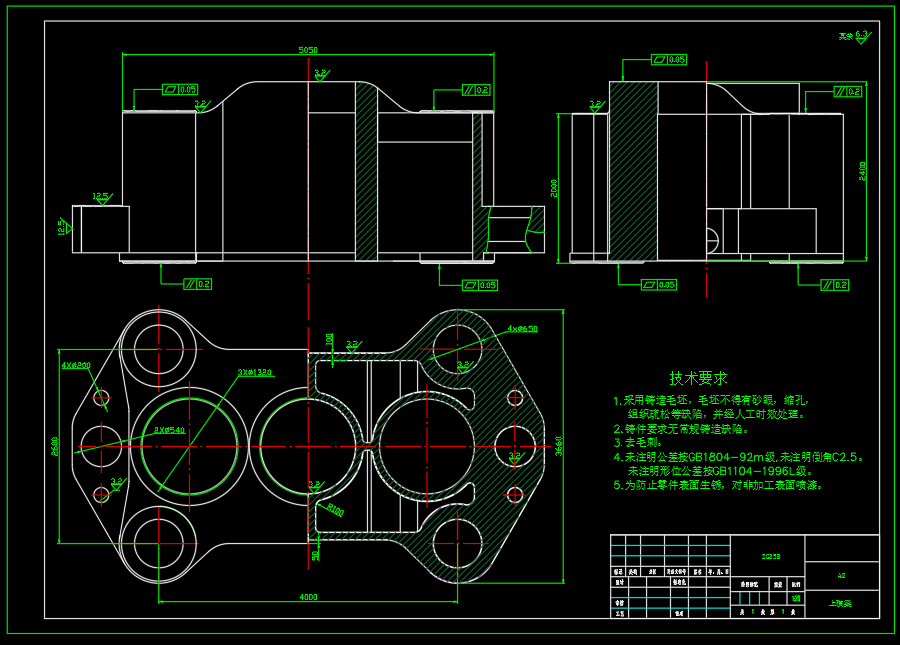

1	6000T压力机-上横梁-A2.dwg	77.87K

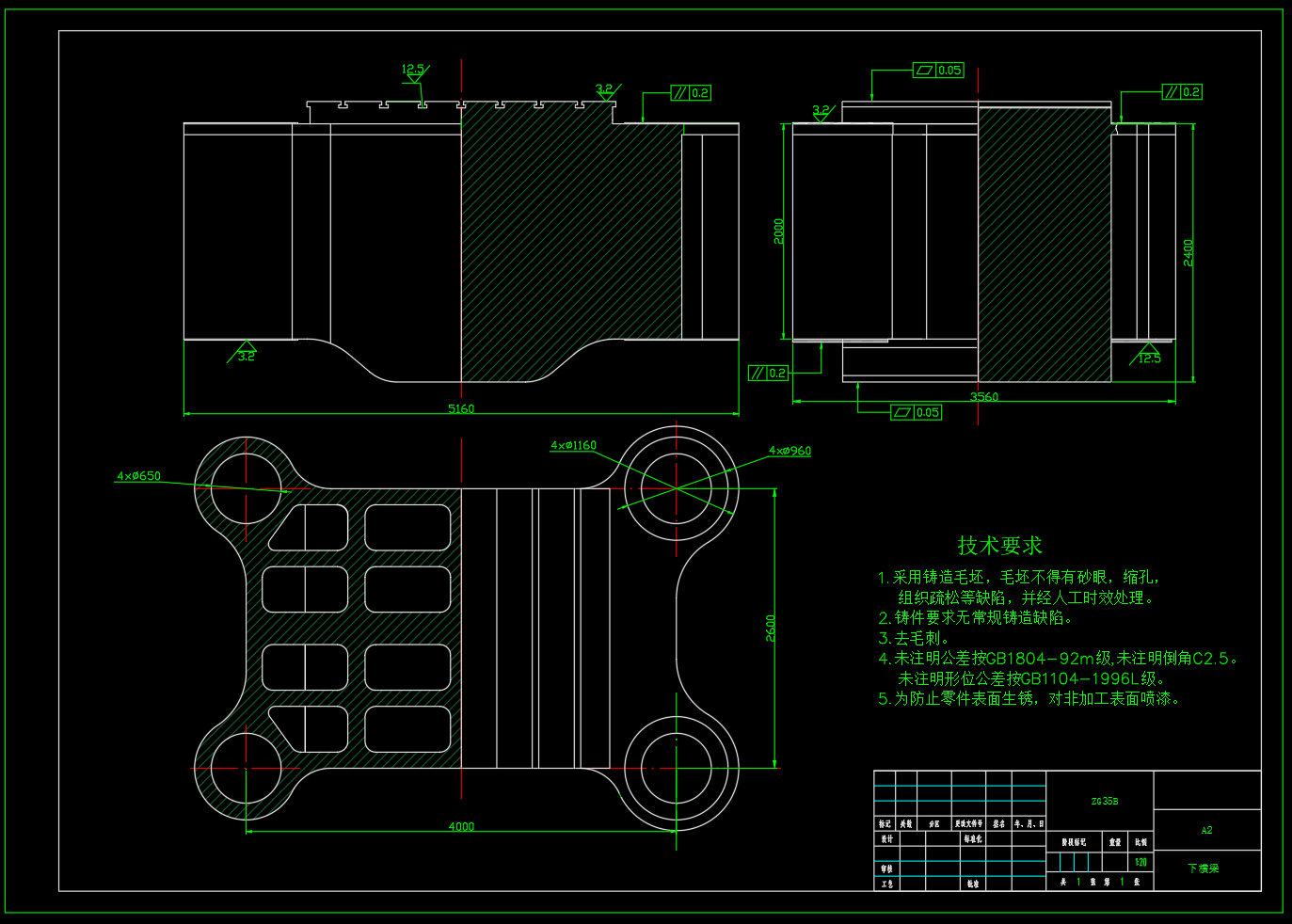

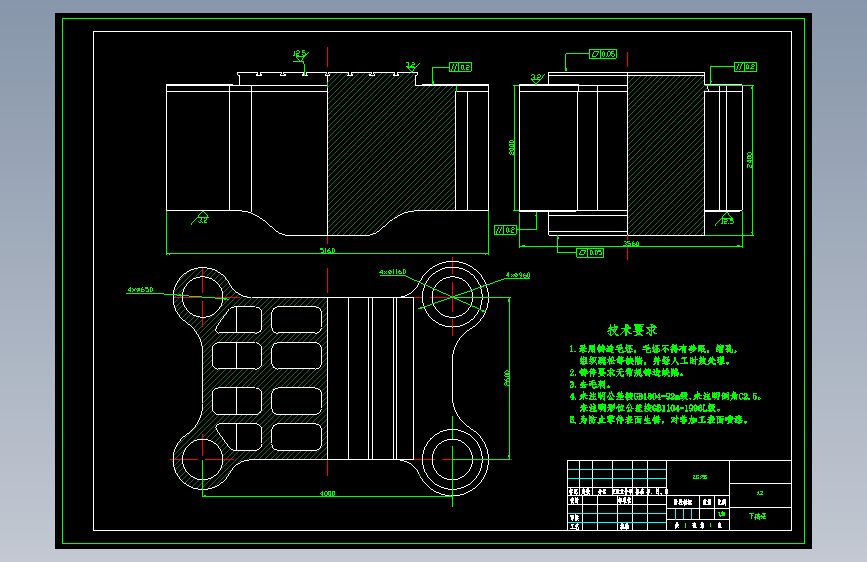

2	6000T压力机-下横梁-A2.dwg	75.19K

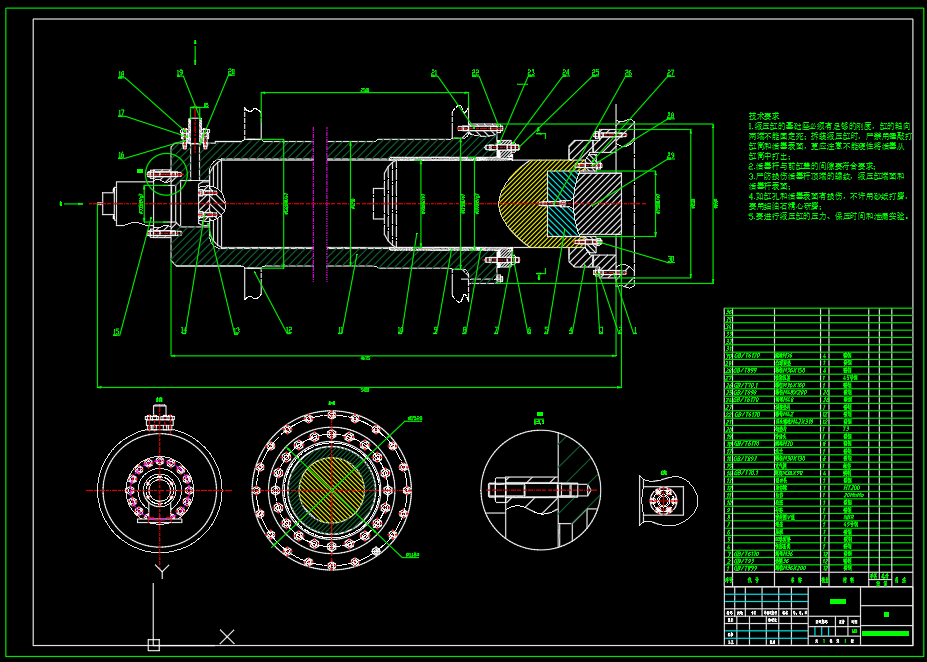

3	6000T压力机-主液压柱塞缸装配图-A1.dwg	530.18K

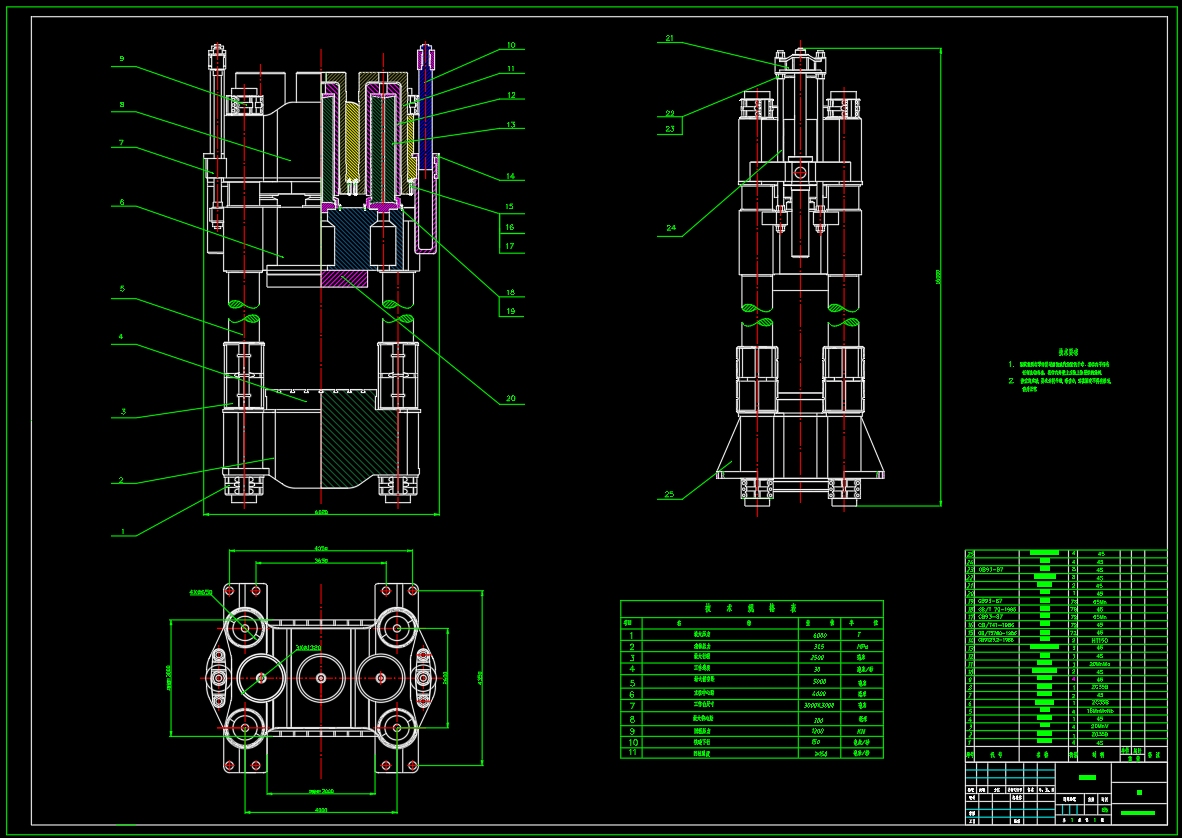

4	6000T压力机-总装配图-A0.dwg	197.49K

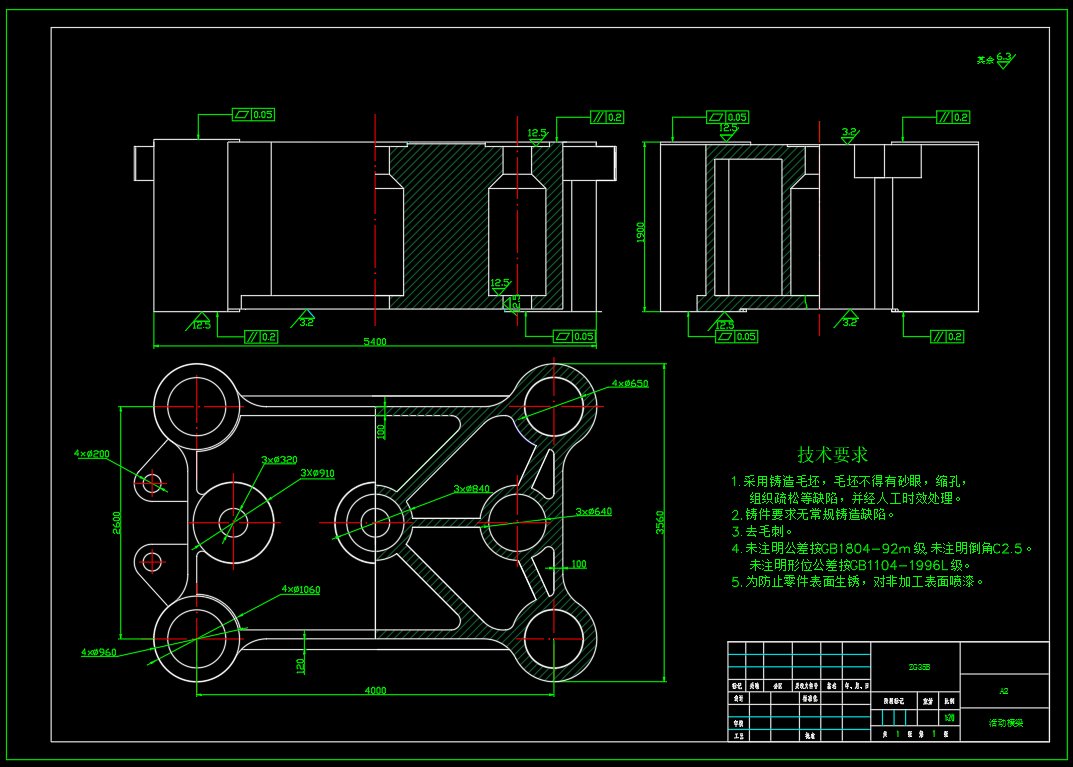

5	6000T压力机-活动横梁-A2.dwg	70.43K

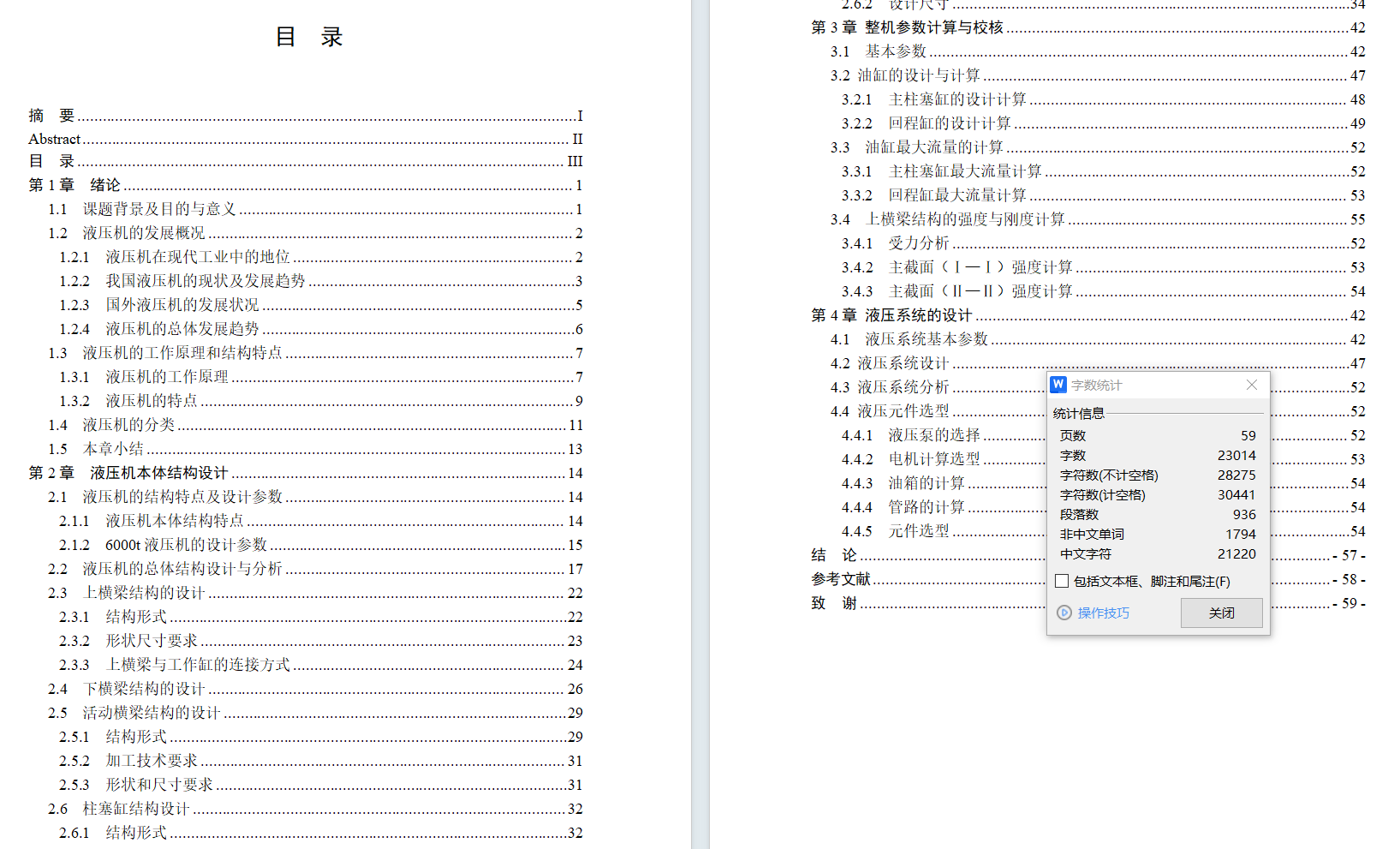

6	（论文）6000t四柱预紧机架通用液压机本体设计.doc	1.35M
7	1.png	49.96K
8	2.png	205.21K
9	3.png	217.81K
10	4.png	202.34K
11	5.png	146.51K
12	6.png	130.57K
13	7.png	137.33K

此图纸下载需要2000金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 91

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：2298060

图纸格式：dwg

文件大小：2.67M

所需金币：2000

上传时间：2025-06-21 19:18:04

是否可编辑：可修改，不包括参数

软件版本：AutoCAD 2018

图纸简介

6000T四柱预紧机架通用液压机本体设计，包含二维CAD总装配图，主柱塞缸装配图，上横梁，下横梁，活动横梁等，包含设计计算。主系统最大压力：31.5MPa 本体结构：四柱预紧，大型零件采用焊接结构，包括支柱和横梁公称压力：6000t，设计三级压力分级（三个柱塞缸，每个均分2000t）回程压力：1200KN（参照6000t压力机实体型号设定值）活动横梁行程：2500mm；净空距：5000mm；柱间净距：4000mm；工作台尺寸：3000×3000mm；工作行程速度：30mm/s；快速下行：150mm/s；回程速度：≥150mm/s；最大偏心距：300mm
