复杂形状五金件冲压模具多工序复合模具设计说明书+中期报告开题报告摸具二维图（ID:2333999）

设备部件 / 模具类 / 复杂形状五金件冲压模具多工序复合模具设计说明书+中期报告开题报告摸具二维图

©原创

平面图

文件列表

#	文件名称	文件大小
1	17511061801423.zip	3.50M

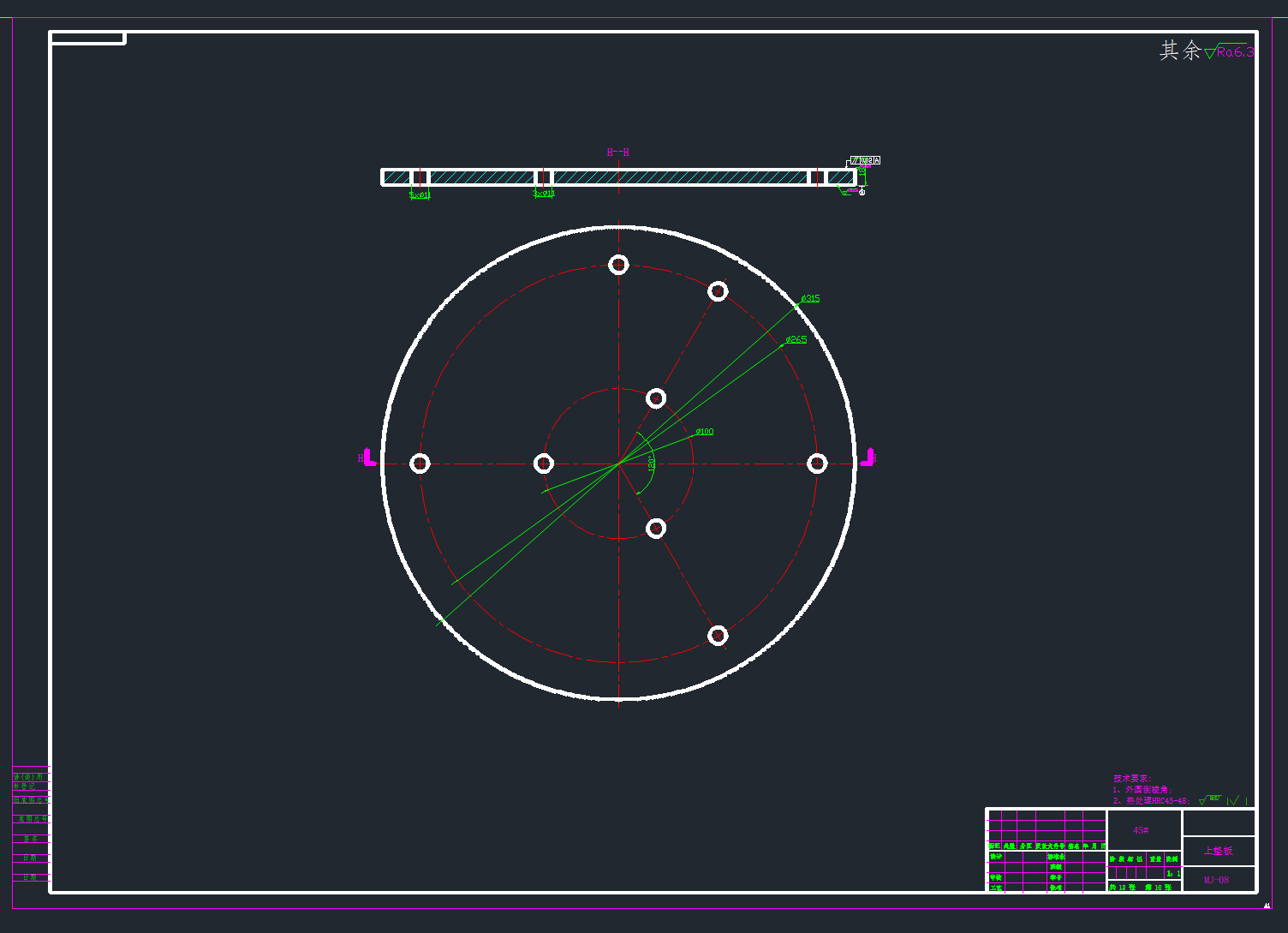

2	上垫板.png	56.69K

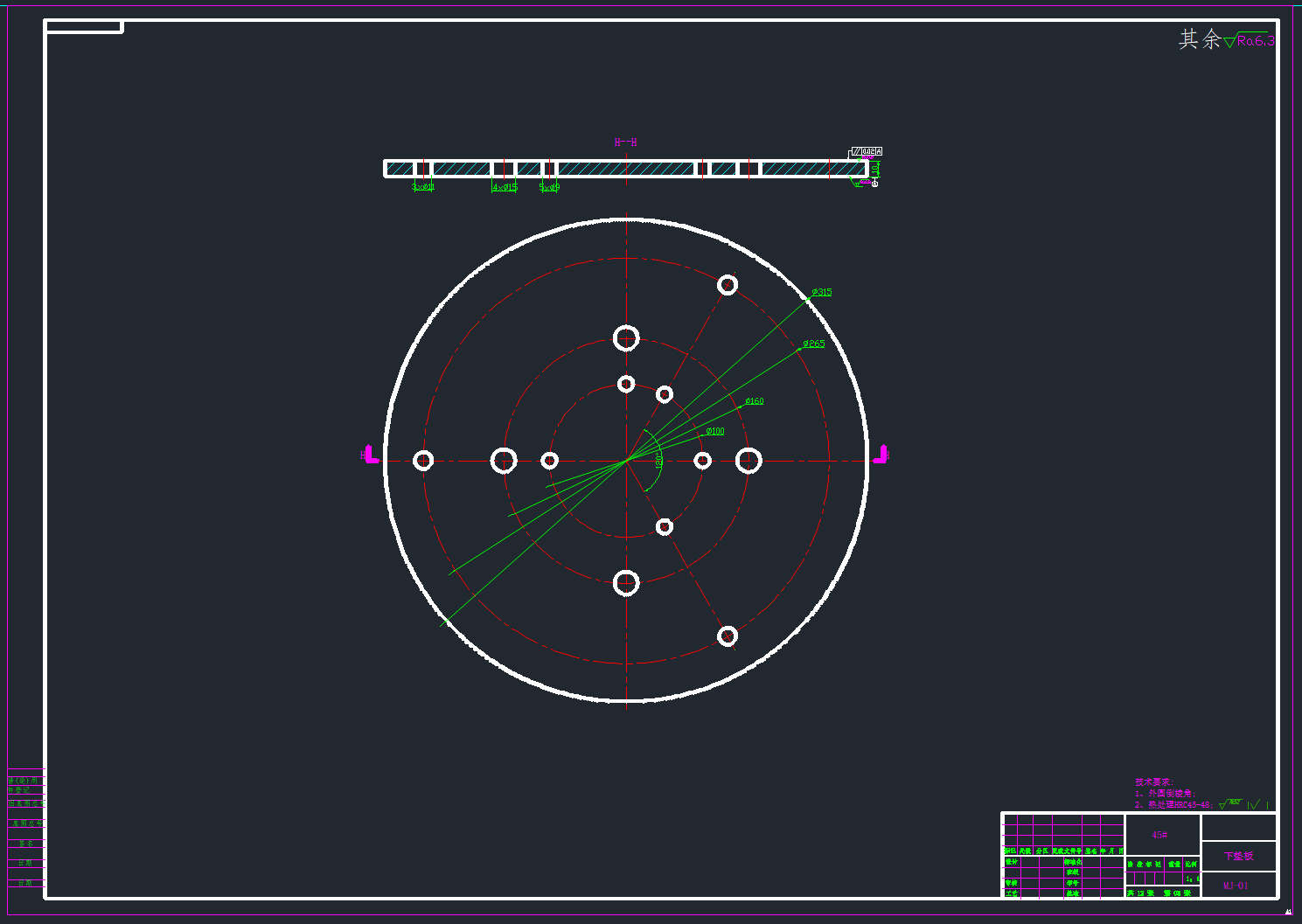

3	下垫板.png	63.50K

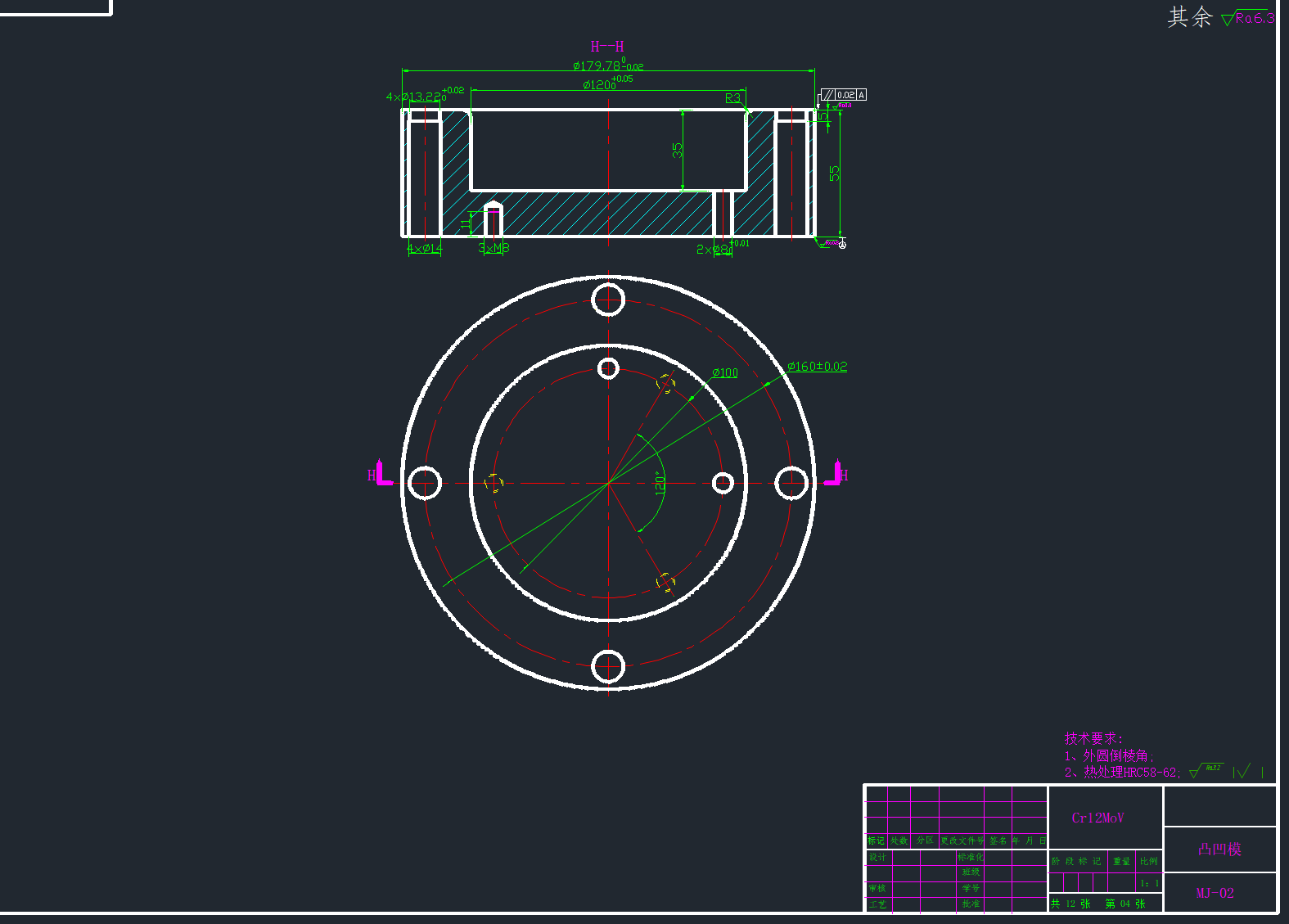

4	凸凹模.png	70.94K

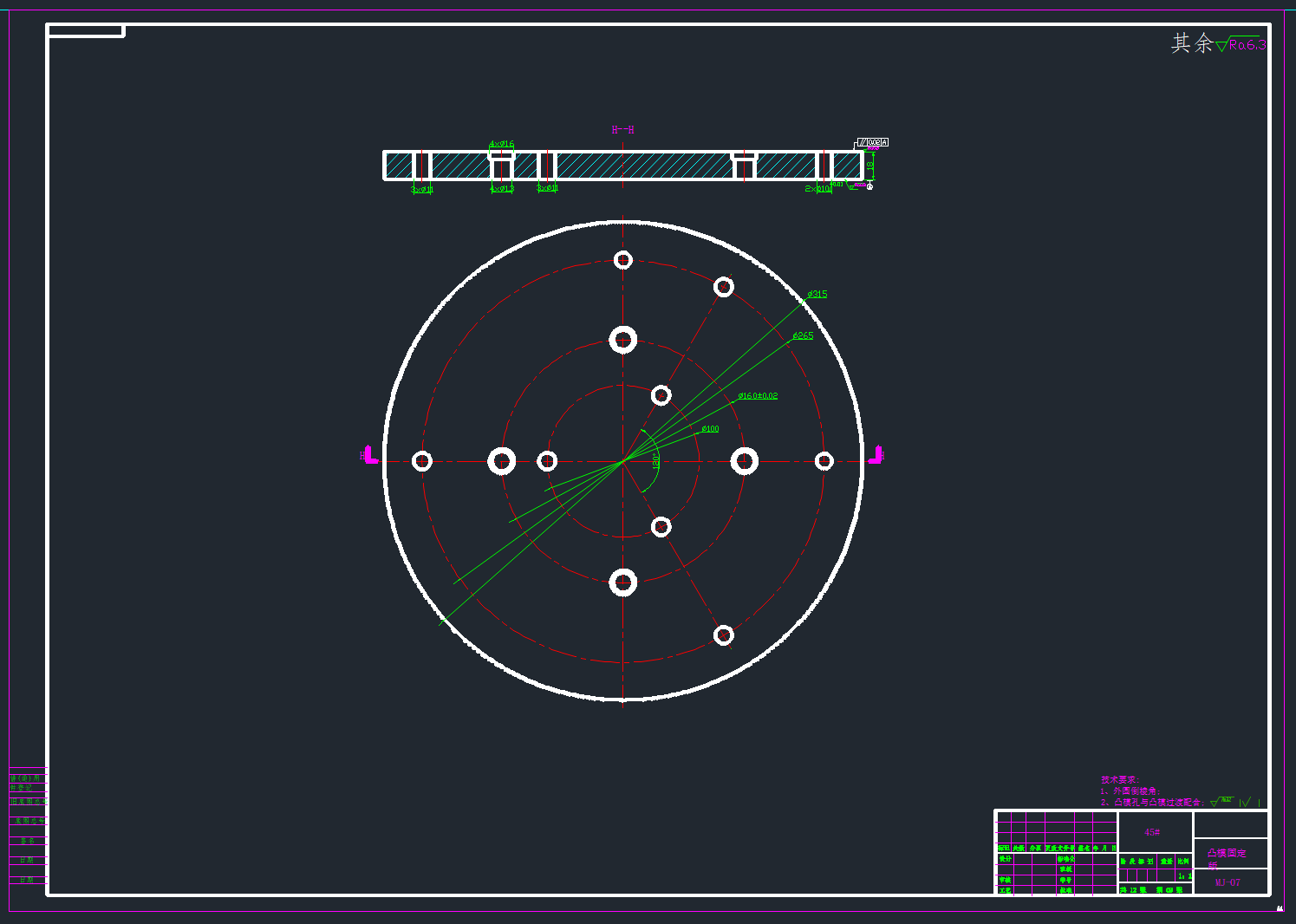

5	凸模固定板.png	66.84K

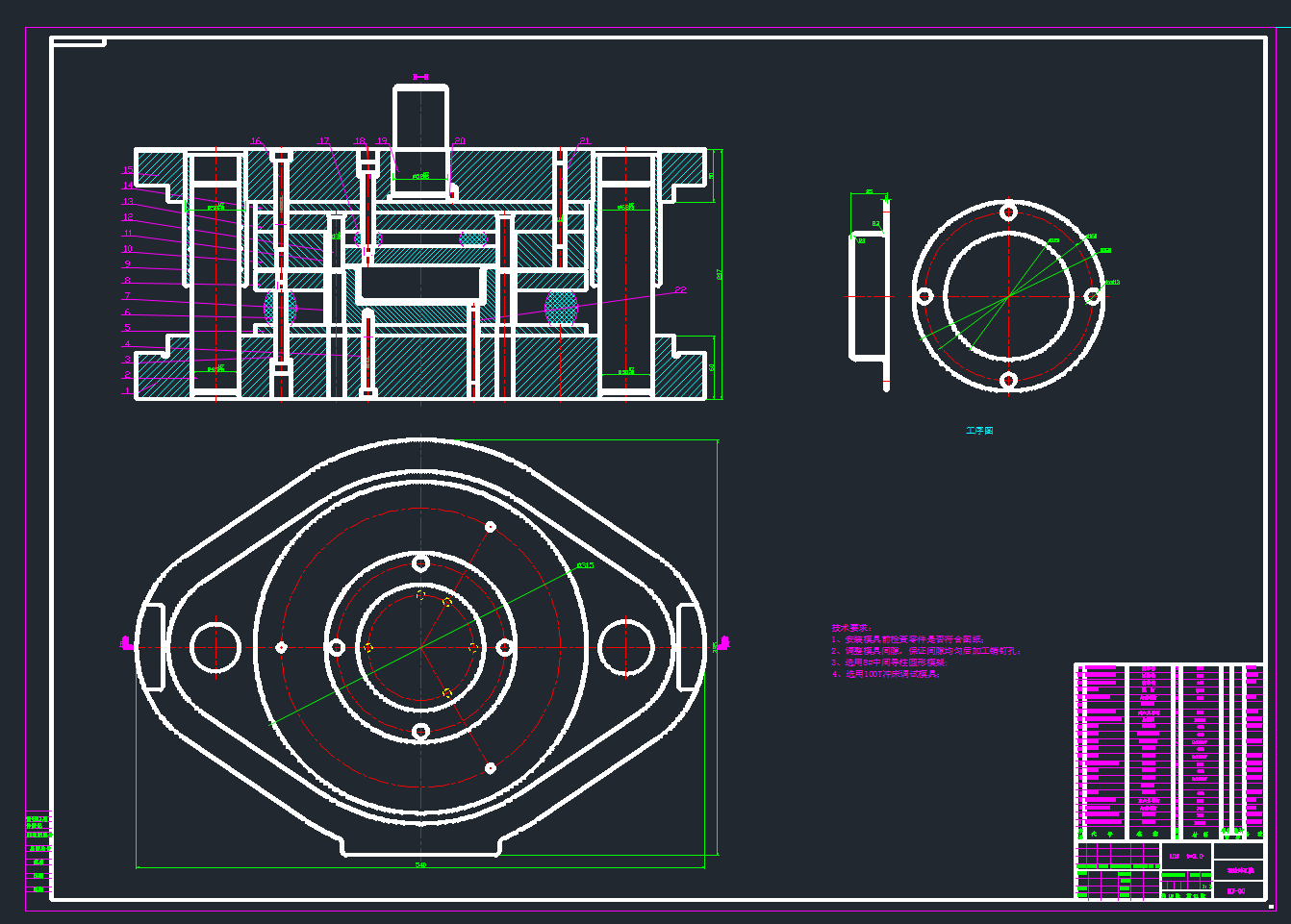

6	切边冲孔模.png	122.05K

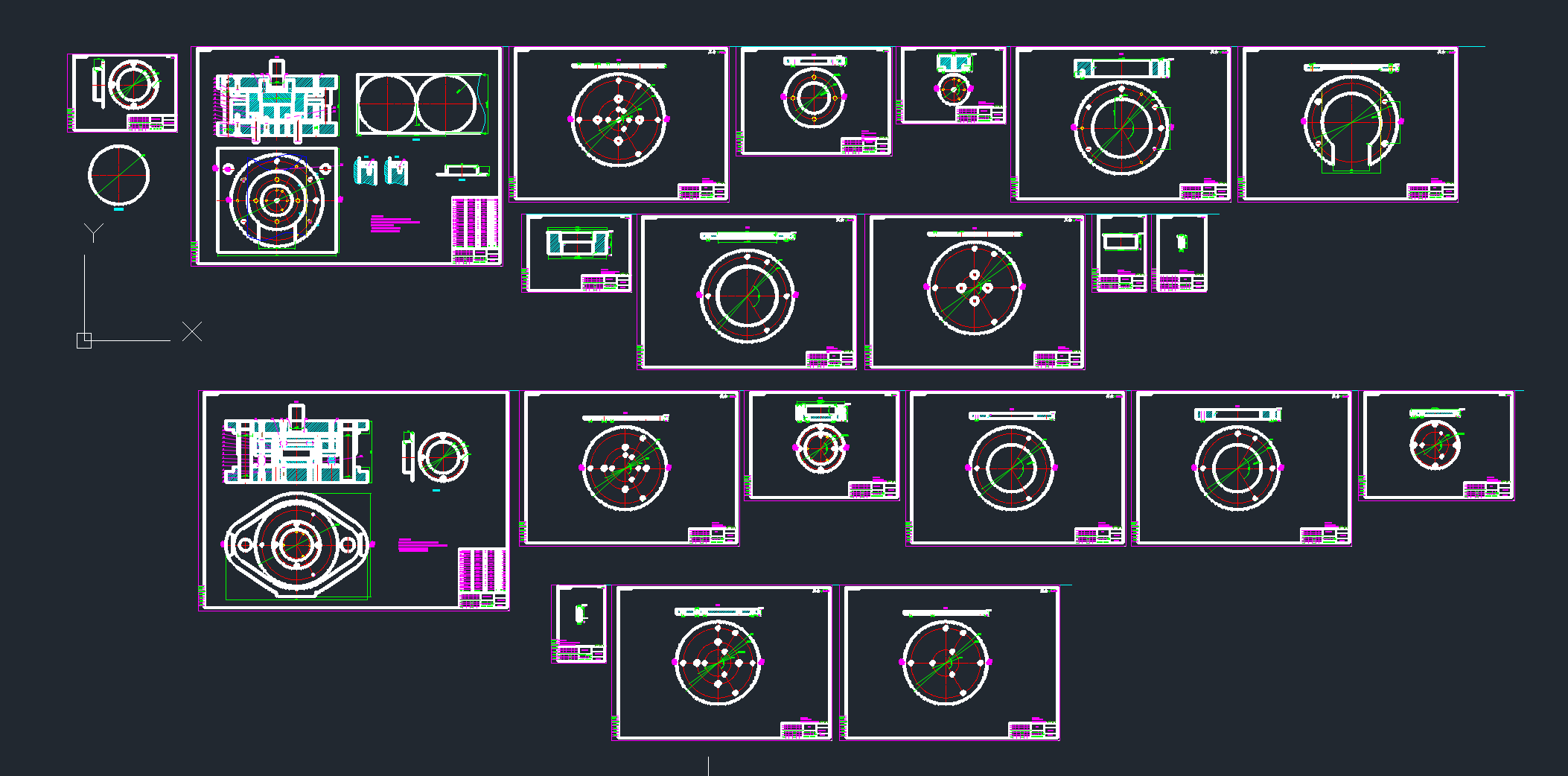

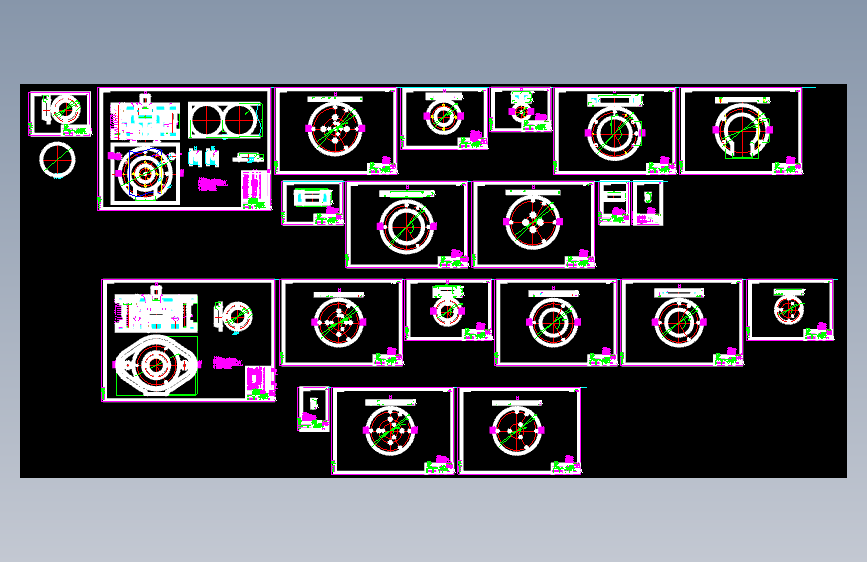

7	合集.png	153.24K
8	复杂形状五金件冲压模具设计图纸合集.dwg	920.21K
9	中期报告.docx	19.86K
10	冲压模具设计外文资料翻译.doc	2.02M
11	复杂形状五金件冲压模具多工序复合模具设计25000.doc	886.37K
12	开题报告.docx	21.73K

此图纸下载需要150金币

立即下载

发布者

代做机械毕设和专利设计指导，可联加威18292095705

创作: 183

粉丝: 6

加入时间：2022-07-27

私信

关注

模型信息

图纸格式：dwg

文件大小：3.59M

所需金币：150

上传时间：2025-06-28 18:23:01

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

复杂形状

五金件

冲压模具

图纸简介

本论文针对飞机轴承端盖零件的冲压成形需求，结合航空制造领域对中小批量精密零件的生产特点，开展了系统的工艺分析与模具设计研究。零件为带凸缘的筒形结构，采用 10 钢材料，具有良好的塑性和可加工性。通过对比单工序模、级进模与复合模的技术经济性，最终选定落料拉深复合模与切边冲孔复合模的组合方案，以实现落料、拉深、切边、冲孔多工序的集成化生产，平衡小批量生产中的效率与成本。在工艺规划方面，采用少废料排样技术优化条料布局，通过合理设计搭边值与送料步距，在保障板料定位精度的同时提升材料利用率。结合零件结构与材料特性，详细推导了各工序的力学参数，匹配适配的压力机型号，并基于零件精度要求和模具磨损特性，确定
