电阻片自动点胶机

（ID:249181）

改图/画图

机械设备 / 非标机械 / 电阻片自动点胶机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1204滚珠丝杆-2.SLDPRT	75.68K
2	1204滚珠丝杆.SLDPRT	77.02K
3	20 MA Nut.sldprt	90.71K
4	20 MA Nut1.sldprt	85.31K
5	Assem1.SLDASM	113.01K
6	Part2.SLDPRT	96.97K
7	电阻片.SLDPRT	58.99K
8	盖板.SLDPRT	203.18K
9	盖板治具.SLDPRT	131.82K
10	盖板治具修改.STEP	91.19K
11	20MA100 Rod.sldprt	61.75K
12	20MAU 100 Body.sldprt	138.14K
13	8-02外牙直通快接.sldprt	151.71K
14	FL-YZ-21-05-001机架.1.1.SLDPRT	1.94M
15	FL-YZ-21-05-027平板1.1.1.SLDPRT	87.54K
16	LSH15BK-F1N-N-A-M4.SLDPRT	207.73K
17	LSH15BK-HN-N-A-M4.sldprt	201.43K
18	LSH15HN1X150S15AN-M4.sldasm	110.88K
19	LSH15HN1X150S15AN-M4_d.sldprt	26.05K
20	LSH15RLX150-S15-N-D.sldprt	104.85K
21	LSH15RX100.SLDPRT	111.09K
22	LSH15RX150.SLDPRT	106.41K
23	MA20x100SU(0)+().sldasm	118.39K
24	MA20X100S气缸安装板.SLDPRT	100.20K
25	MA20X100S气缸安装板2.SLDPRT	91.77K
26	Rolling bearings 6000 GB 276-94.sldprt	308.45K
27	Rolling bearings 608 GB 276-94.SLDPRT	392.75K
28	Rolling bearings 628 GB 276-94.SLDPRT	409.35K
29	SDA32x75S(0)+().sldasm	164.46K
30	SDAS-32x7575_b.sldprt	275.53K
31	SDAS-32x7575_r.sldprt	71.98K
32	SPC8-1.SLDPRT	140.44K
33	TCL16x20S_0__.SLDASM	220.83K
34	X轴滑台.SLDASM	1.31M
35	X轴滑台安装面板.SLDPRT	85.83K
36	_TC-L-16x2020_b.sldprt	271.06K
37	_TCL-16x20-0_20fp.sldprt	109.74K
38	侧视图.jpg	36.51K
39	俯视图.jpg	50.20K
40	加强板.SLDPRT	75.56K
41	加热模具.SLDPRT	234.48K
42	加热组件.SLDASM	313.98K
43	吸座安装板.SLDPRT	103.85K
44	吸座滑块安装板.SLDPRT	125.43K
45	固定柱.SLDPRT	64.71K
46	垫块.SLDPRT	56.61K
47	垫块底板DJJ-21-12-002.SLDPRT	109.37K
48	垫板.SLDPRT	80.28K
49	垫高块DJJ-21-12-001.SLDPRT	83.85K
50	安装大板.SLDPRT	118.70K
51	定位环.1.1.SLDPRT	101.03K
52	导向条-1.SLDPRT	72.83K
53	导向条-2.SLDPRT	72.72K
54	导向条-3.SLDPRT	71.05K
55	导向条-4.SLDPRT	73.25K
56	导向条-5.SLDPRT	72.94K
57	导向条-6.SLDPRT	71.61K
58	导套.SLDPRT	61.20K
59	导柱.SLDPRT	61.47K
60	导柱10.SLDPRT	57.51K
61	导轨固定座.SLDPRT	105.31K
62	导轨安装座.SLDPRT	96.01K
63	导轨座底板.SLDPRT	115.33K
64	点胶机.dwg	434.79K
65	挡块.SLDPRT	100.99K
66	推板.SLDPRT	88.50K
67	推进气缸底座板.SLDPRT	102.29K
68	推进气缸座.SLDPRT	123.44K
69	推进气缸组件.SLDASM	191.36K
70	支撑板.SLDPRT	76.42K
71	放料模组.SLDASM	95.08K
72	旋转定位座.SLDPRT	83.57K
73	正视图.jpg	40.65K
74	重复_气缸安装板.SLDPRT	94.16K
75	气缸法兰板.SLDPRT	112.13K
76	滑台底板-2.SLDPRT	145.31K
77	滑台底板DJJ-21-12-003.SLDPRT	159.70K
78	滚珠螺母.SLDPRT	109.74K
79	滚珠螺母连接板.SLDPRT	107.51K
80	重复_点胶机.dwg	44.88K
81	点胶机.dwl	54B
82	点胶机.dwl2	207B
83	点胶机机架.SLDASM	585.54K
84	点胶机结构.jpg	187.50K
85	热电偶10x60 250w.SLDPRT	77.22K
86	电机.SLDPRT	103.26K
87	电机固定板底座.SLDPRT	102.21K
88	电机安装板.SLDPRT	108.43K
89	重复_电阻片.SLDPRT	58.99K
90	电阻片吸座安装板.SLDPRT	138.01K
91	电阻片点胶机外观图.jpg	144.02K
92	电阻片送料.SLDASM	304.26K
93	重复_盖板.SLDPRT	203.18K
94	盖板吸头 - 副本.SLDPRT	231.91K
95	盖板吸头.SLDPRT	158.49K
96	盖板滑块.SLDPRT	216.65K
97	盖板送料.SLDASM	325.70K
98	联轴器CPDW25_8_8_b.sldprt	338.75K
99	脚轮.1.1.SLDPRT	115.86K
100	脚轮支架.1.1.SLDPRT	159.29K
101	脚轮架.1.1.SLDPRT	192.11K
102	脚轮法兰.1.1.SLDPRT	118.60K
103	脚轮焊接法兰.1.1.SLDPRT	105.97K
104	自动点胶机.SLDASM	2.46M
105	螺杆.SLDPRT	81.55K
106	螺杆固定板.SLDPRT	109.05K
107	螺杆锁紧块.SLDPRT	88.66K
108	装配体-脚轮.1.1.SLDASM	325.35K
109	轴承座-1.SLDPRT	109.91K
110	轴承座-2.SLDPRT	107.57K
111	轴承座底座.SLDPRT	72.84K
112	针咀.SLDPRT	62.94K
113	针筒.SLDPRT	62.12K
114	针筒固定夹-1.SLDPRT	94.33K
115	针筒固定夹-2.SLDPRT	115.71K
116	针筒固定板.SLDPRT	162.50K
117	针筒盖子.SLDPRT	174.87K
118	铜套.SLDPRT	64.98K
119	隔套.SLDPRT	87.71K
120	隔热固定板.SLDPRT	97.03K
121	隔热板.SLDPRT	78.24K

此图纸下载需要150金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 37

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：249181

图纸格式：sldprt,sldasm,step

文件大小：20.46M

所需金币：150

上传时间：2022-03-31 12:50:07

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

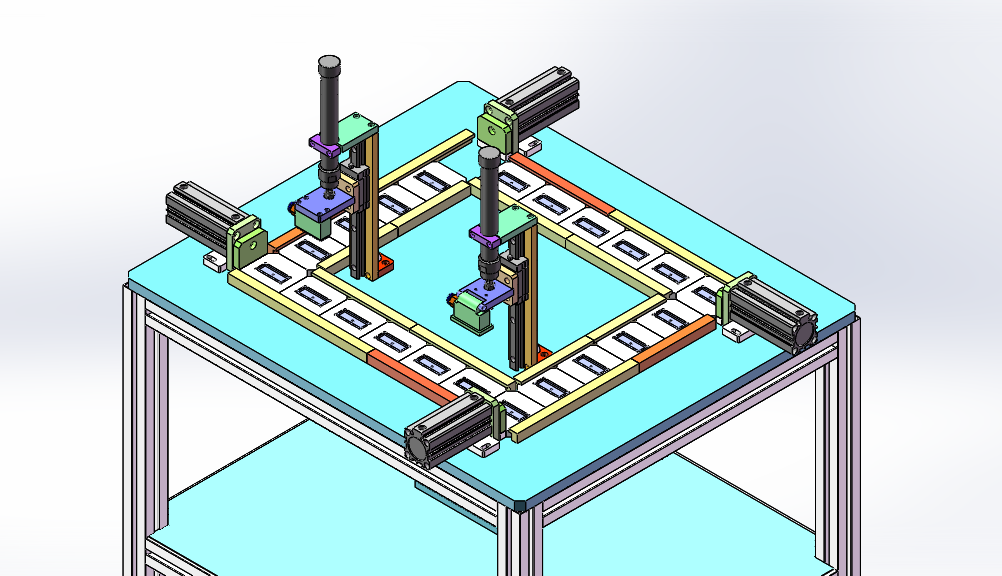

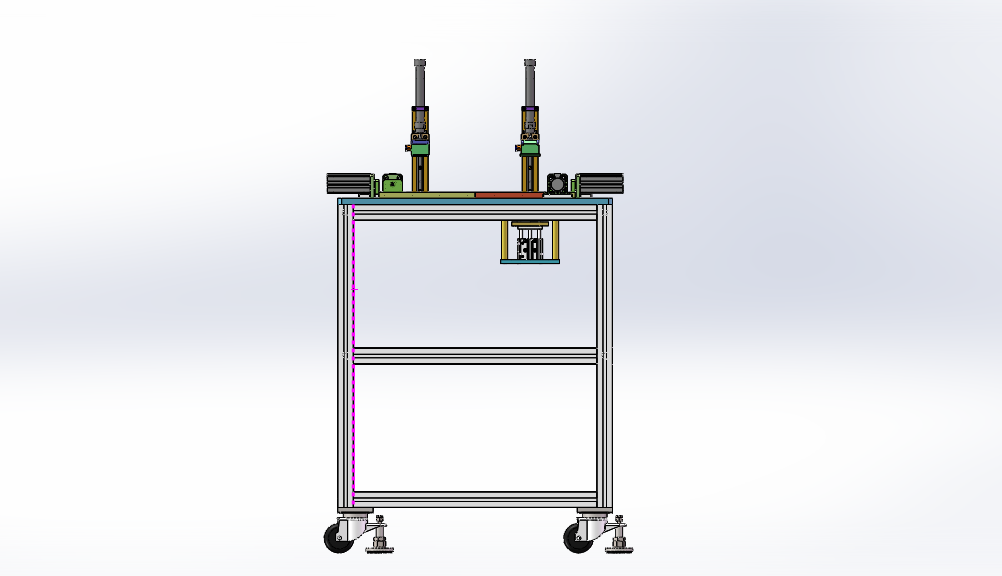

本设计图为电阻片自动点胶焊接的一个原创设计方案，适用于小型电子元器件焊接使用。工作方式是使用四个气缸依次推动滑块切换工位，有三个工作工位，依次为盖板上料工位、自动点胶工位和加热焊接工位，上料是人工上料，点胶是通过X Y轴移动（伺服电机控制）实现自动点胶，加热是采用热电偶加热进行焊接。图纸是Solidworks 2018版本，欢迎大家来下载参考。
