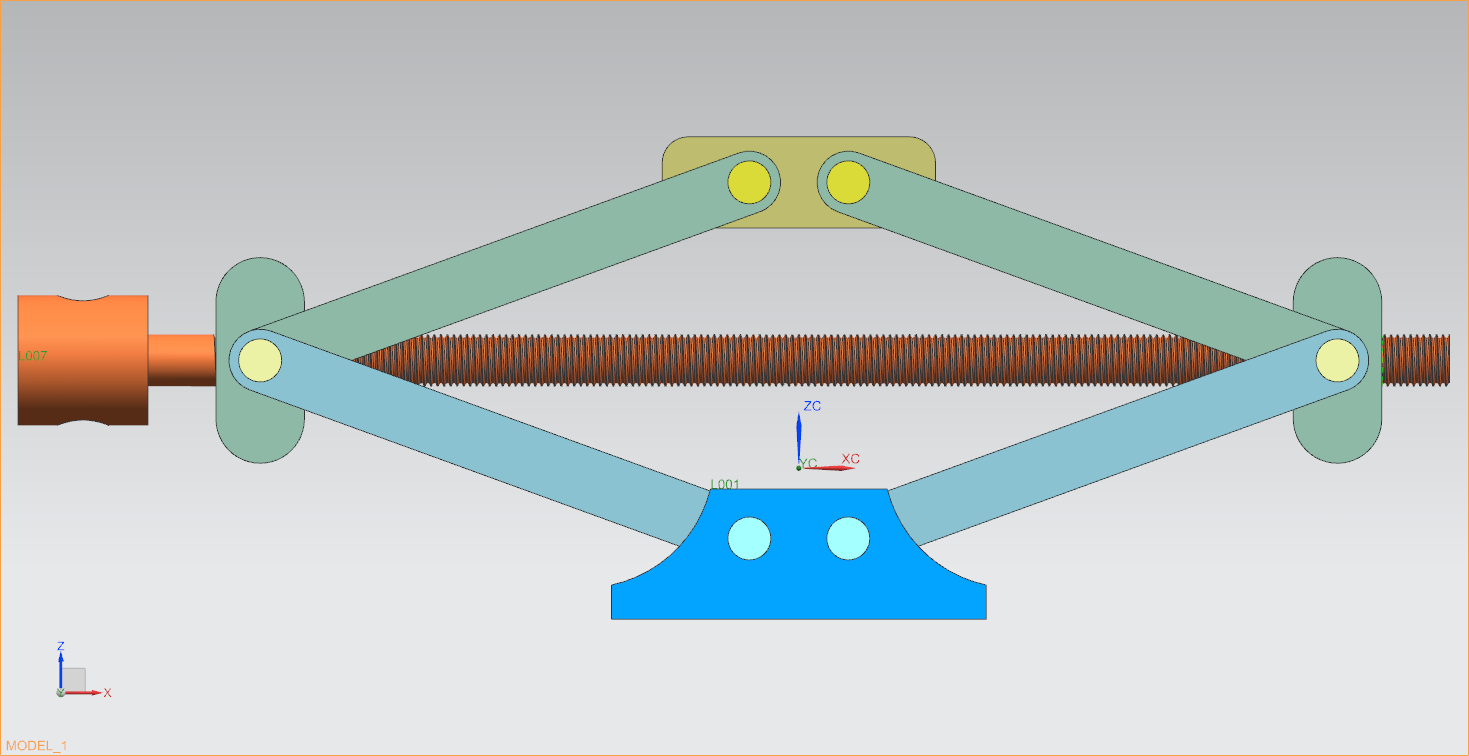

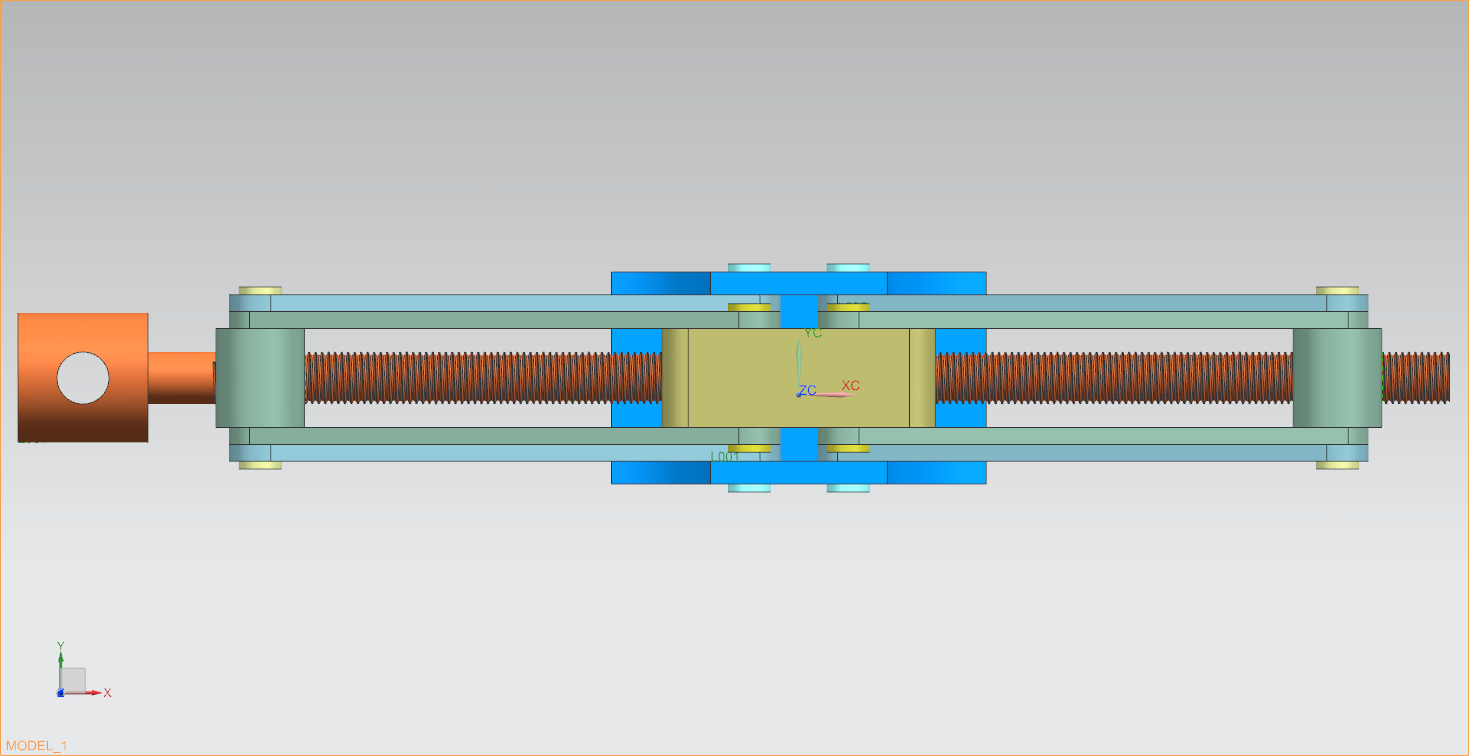

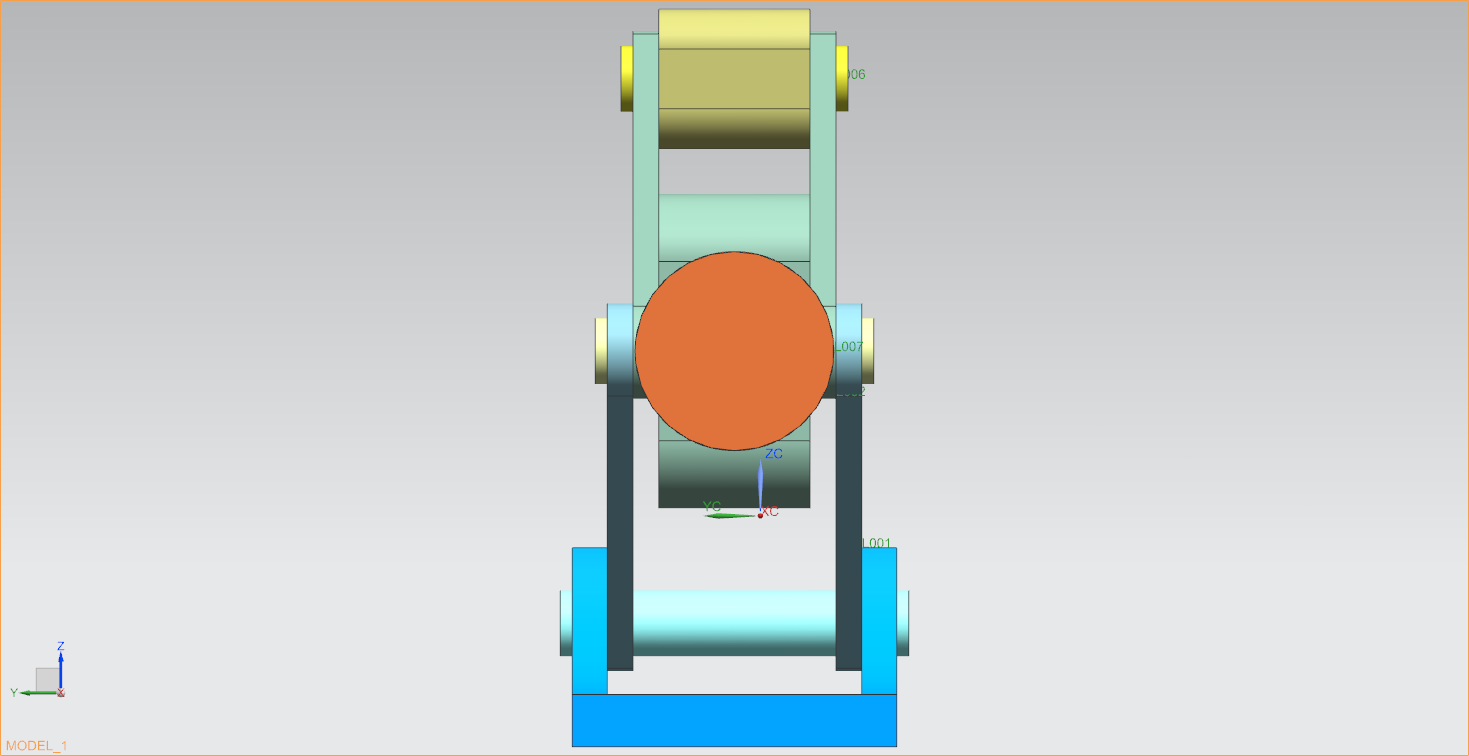

UG千斤顶（ID:2609884）

机械设备 / 非标机械 / UG千斤顶

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17574710468163.rar	5.00M
2	上支撑臂.prt	154.63K
3	下支撑臂.prt	154.82K
4	底座.prt	216.08K
5	桥式起重器装配体.prt	155.41K
6	桥式起重器装配体_motion1-solution_1.minf	341.11K
7	桥式起重器装配体_motion1-solution_1.minp	72.47K
8	桥式起重器装配体_motion1-solution_1.mres	762.66K
9	桥式起重器装配体_motion1.sim	134.81K

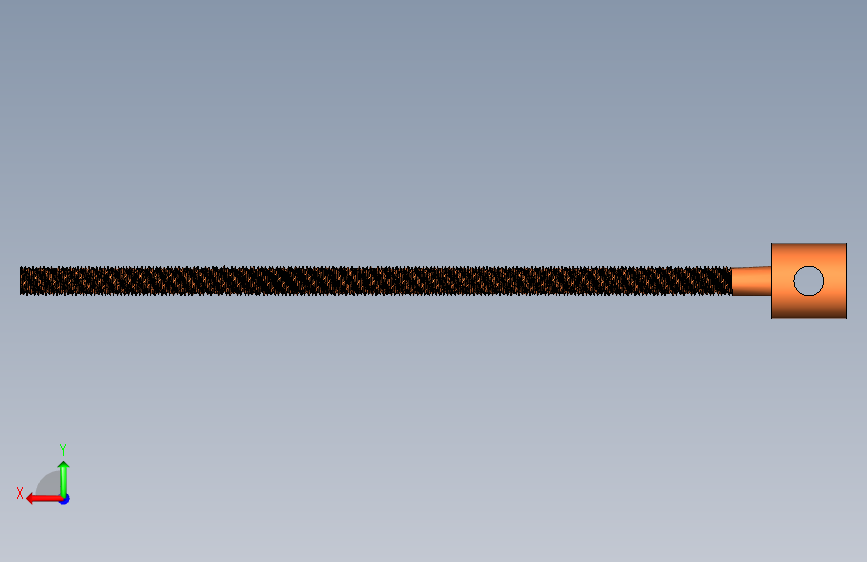

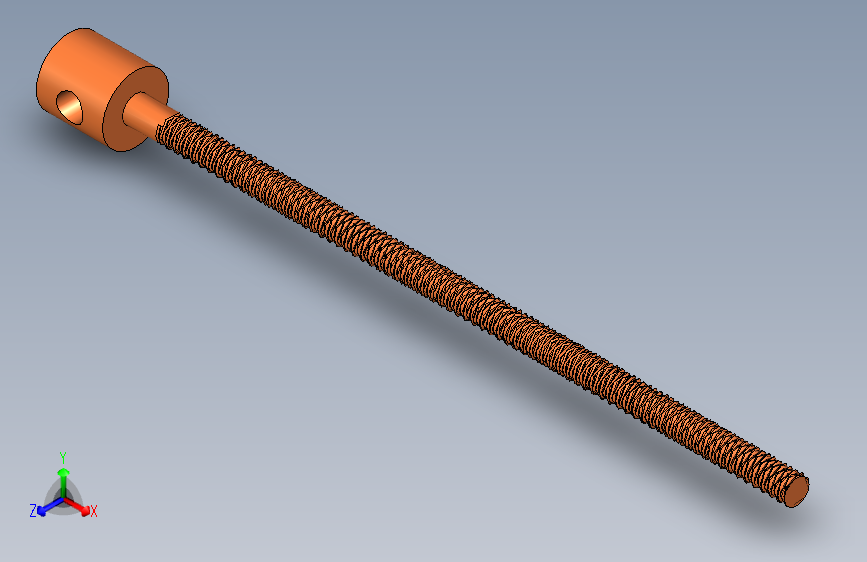

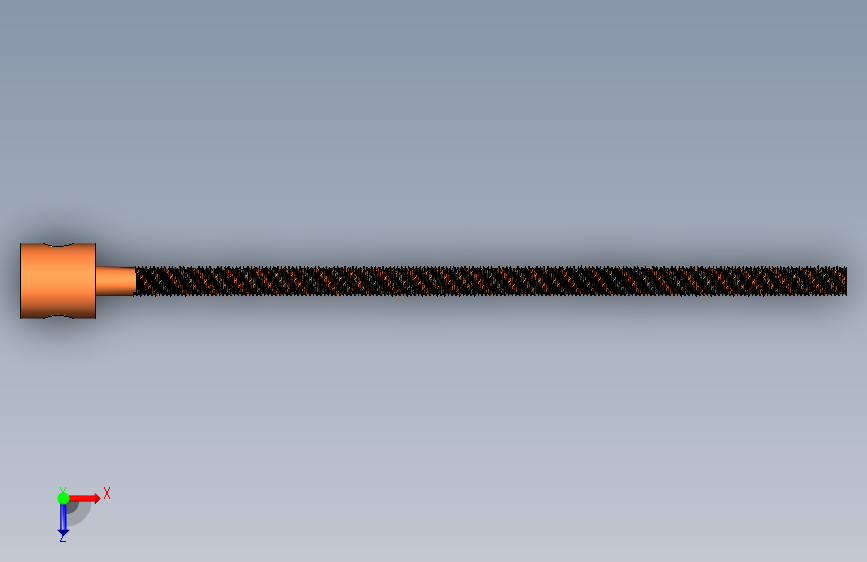

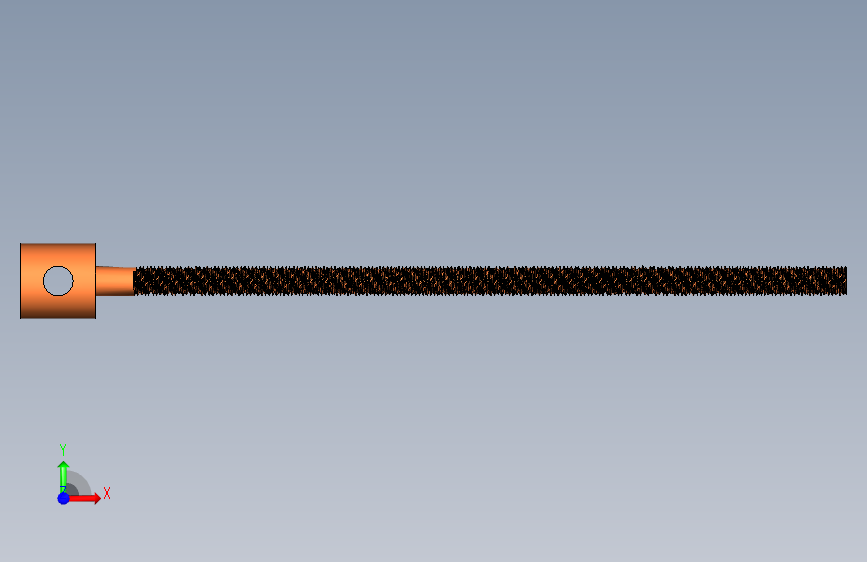

10	螺杆.prt	4.20M
11	铆钉1.prt	167.84K
12	铆钉2.prt	157.19K
13	铆钉3.prt	149.12K
14	铰链.prt	191.66K
15	顶座.prt	197.69K

此图纸下载需要93金币

立即下载

发布者

一品三维工程师

创作: 302

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：5.12M

所需金币：93

上传时间：2025-09-10 10:24:08

是否可编辑：可修改，包括参数

版本：UG 12

标签

UG建模

千斤顶

图纸简介

模型明细千斤顶模型包含底座、液压缸、活塞杆、顶托、手动摇杆及泄压阀。技术要求额定承重≥5t，活塞杆升降误差≤±0.5mm，无卡顿；密封性能良好，压降≤0.1MPa/h。摇杆操作力≤300N，顶托与活塞杆同轴度偏差≤0.03mm；底座变形量≤0.2mm（满负荷时）。仿真升降速度偏差≤±5%，适配轿车、货车等车辆维修场景。设计原理摇动摇杆驱动液压泵芯压缩油液，高压油推动活塞杆上升顶起重物；打开泄压阀，油液回流，活塞杆靠重力回落，利用帕斯卡原理实现力的放大。用途适用于汽车维修、机械安装等场景，用于顶举重物以腾出操作空间，也可作为教学模型，演示液压传动原理，助力相关技术认知。
