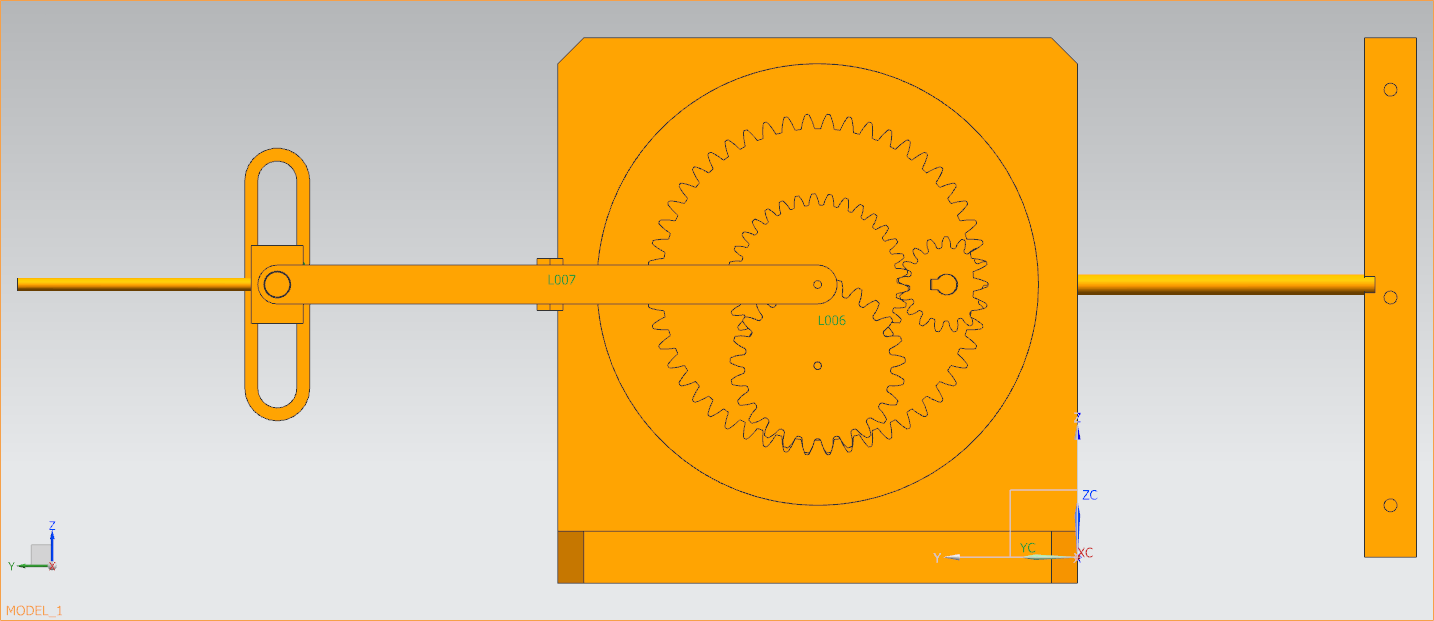

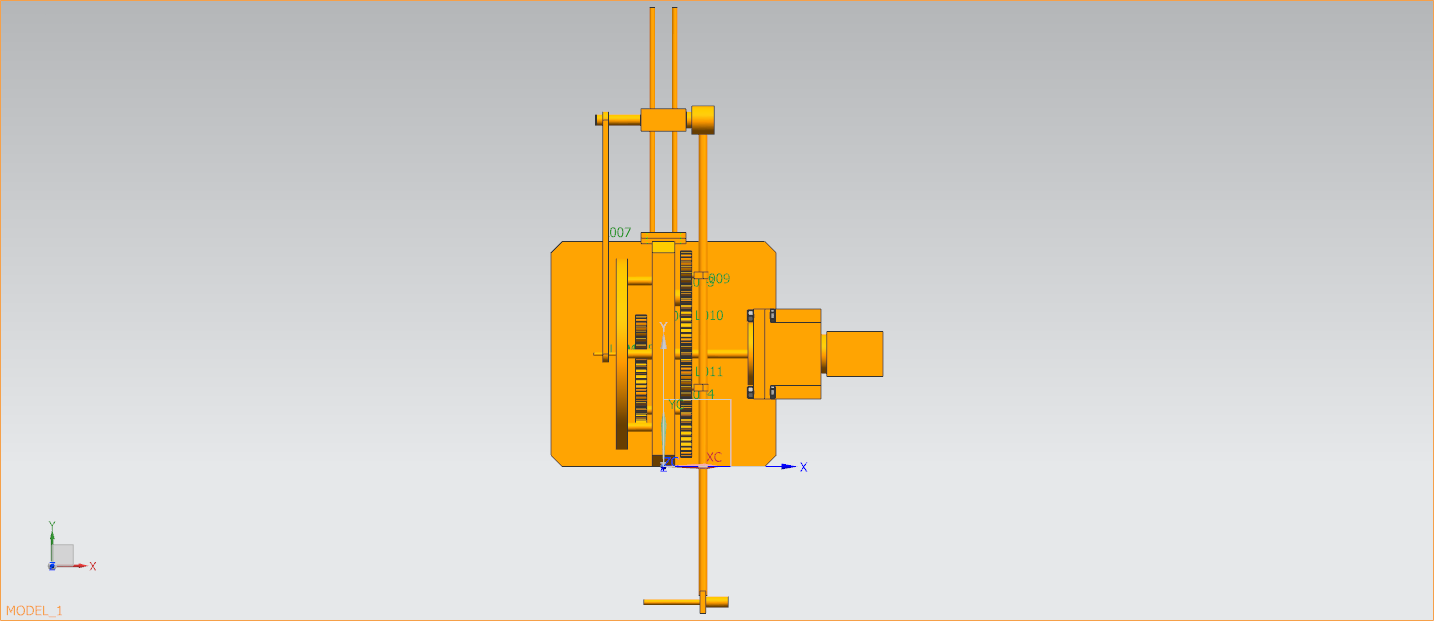

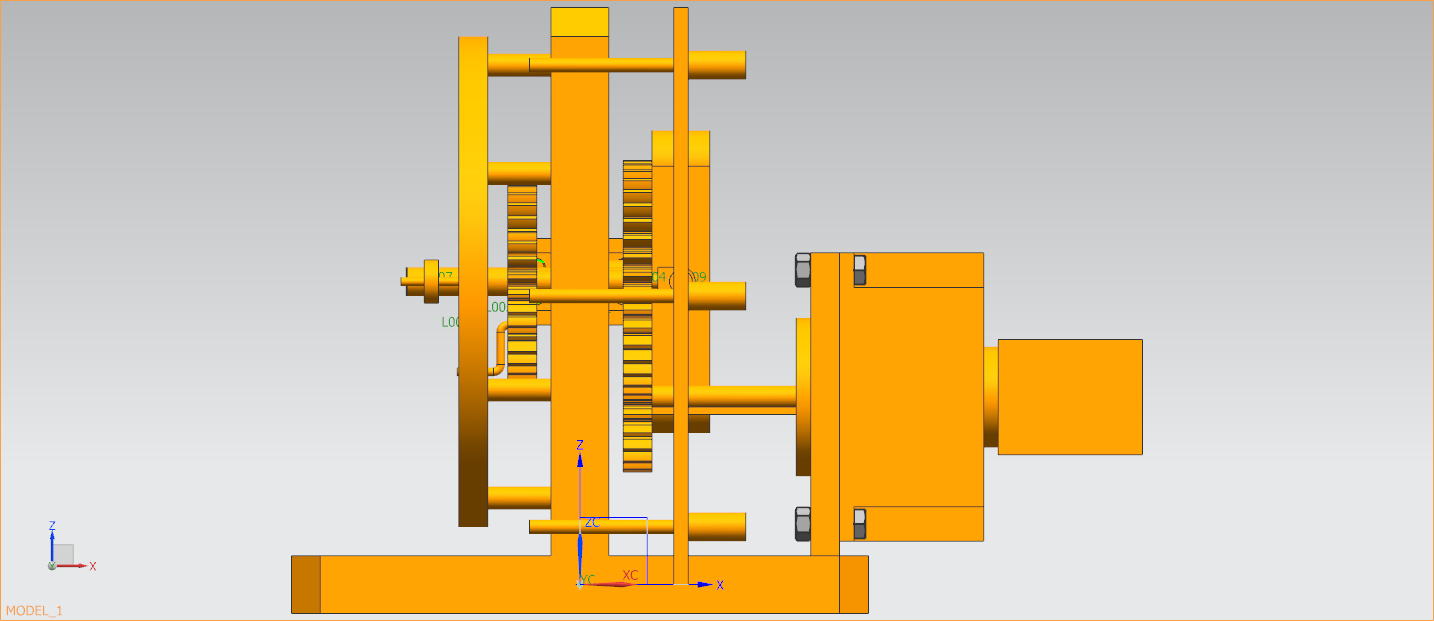

ug 8字绕线机构
(ID:2634107)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1底座.prt | 455.50K |
| 2 | 2驱动装置.prt | 397.50K |
| 3 | GB-T5781-2000M6x20.prt | 213.00K |
| 4 | GB-T6170_F-2000M6x1.prt | 249.00K |
| 5 | 中心轮.prt | 1.29M |

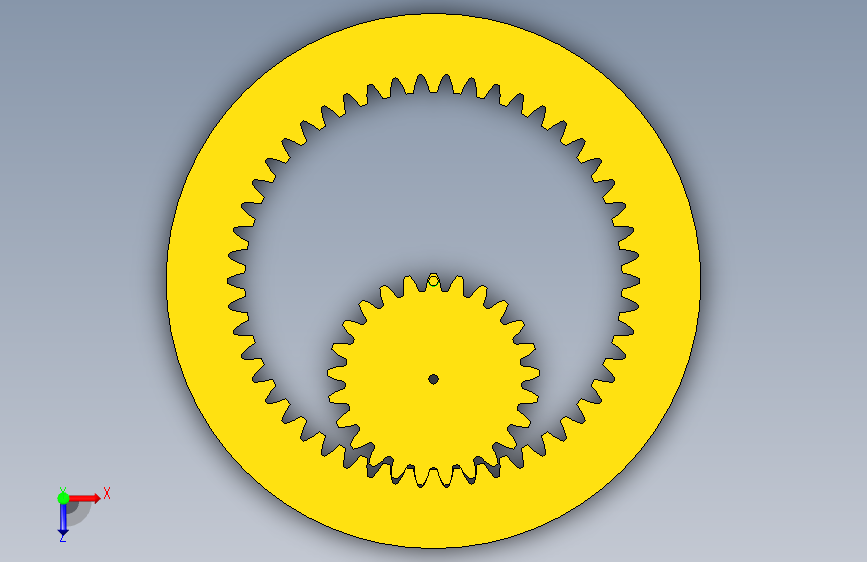

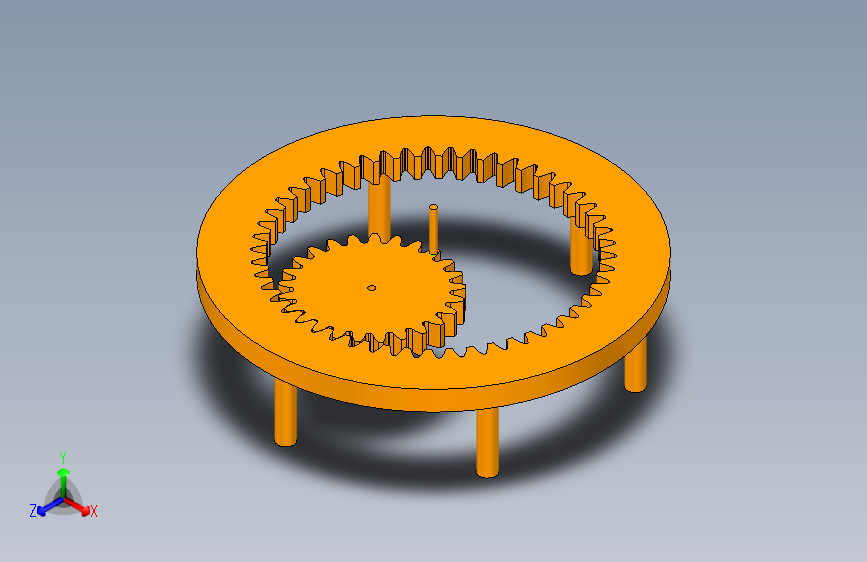

| 6 | 内齿轮.prt | 4.60M |
| 7 | 导杆.prt | 268.00K |
| 8 | 小侧板.prt | 194.00K |
| 9 | 小齿轮.prt | 1.91M |
| 10 | 滑块.prt | 247.50K |
| 11 | 绕线杆.prt | 172.50K |
| 12 | 行星轮.prt | 920.00K |
| 13 | 装配.prt | 346.50K |
| 14 | 长杆.prt | 267.50K |
| 15 | 驱动杆.prt | 147.00K |
| 16 | 齿轮1.prt | 752.00K |
| 17 | 齿轮2.prt | 4.05M |
| 18 | motion_1-solution_1.msg | 42.43K |
| 19 | motion_1-solution_1.rad | 363.46K |
| 20 | motion_1-solution_1.rmd | 22.53K |
| 21 | motion_1-solution_1.rplt | 591.46K |
| 22 | motion_1.sim | 140.50K |
| 23 | 装配.afu | 1.50K |
此图纸下载需要96金币
立即下载
模型信息
图纸ID:2634107
图纸格式:prt
文件大小:10.31M
所需金币:96
上传时间:2025-09-16 10:11:35
是否可编辑:可修改,包括参数
软件版本:UG NX 10
标签
ug建模
8字绕线机构
图纸简介
模型明细
8 字绕线机构模型包含机架、导线轮组、绕线主轴、凸轮传动组件、张力调节装置及线盘。
技术要求
绕线轨迹偏差≤±0.1mm,线材张力波动≤±5%,适配直径 0.05-0.5mm 漆包线 / 铜线。
主轴转速误差≤±2r/min,绕线密度均匀度≥95%,无线材叠绕、断线现象。
仿真中机构运行无卡顿,单周期绕线时间偏差≤±0.03s,满足批量绕制需求。
设计原理
电机驱动凸轮旋转,带动绕线主轴做偏心摆动,配合导线轮组导向,使线材按 “8” 字形轨迹缠绕在线盘上;张力调节装置实时平衡线材拉力,确保绕线紧密均匀,仿真验证轨迹精度。
用途
适用于电感线圈、变压器绕组、小型电机定子绕制,替代人工绕
版权说明
