编织带自动冲切机（ID:264002）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.sldprt | 27.55K |
| 2 | 2.sldprt | 20.26K |
| 3 | 3.sldprt | 22.32K |
| 4 | 4.sldprt | 20.81K |
| 5 | 57HS11242A4D8.sldasm | 36.83K |
| 6 | 57上8.sldprt | 50.01K |
| 7 | 57中112.sldprt | 26.37K |
| 8 | 57底座.sldprt | 50.30K |
| 9 | 86步进电机-XG2.sldprt | 58.87K |
| 10 | AC300V3A急停开关.sldprt | 238.69K |
| 11 | BFC20001.326-1.sldasm | 32.65K |
| 12 | BFC20001_2.sldasm | 38.47K |
| 13 | CDM2C32-25Z.sldasm | 34.99K |
| 14 | CDM2C32-25Zaa.sldasm | 33.05K |
| 15 | CHUANXINGKAIGUAN.sldprt | 198.50K |
| 16 | GB／T276-94深沟球轴承61800.sldprt | 130.58K |
| 17 | HFZ20(CL).sldasm | 35.60K |
| 18 | HGH20导轨.326-5.sldprt | 34.66K |
| 19 | HGH20滑块.326-5.sldprt | 101.52K |
| 20 | HI_BFR2000 Nut_2.sldprt | 37.51K |
| 21 | JLA-2_1_5.sldprt | 36.37K |
| 22 | JLA.sldprt | 40.72K |
| 23 | JLC-3_1_5.sldprt | 48.40K |
| 24 | JLC-4.sldprt | 38.69K |
| 25 | JLC_1_5_ASM-1.sldasm | 447.96K |
| 26 | JLC_1_5_ASM-2.sldasm | 36.15K |
| 27 | JLC_1_5_ASM-3.sldasm | 36.97K |
| 28 | JLC_1_5_ASM.sldasm | 37.06K |
| 29 | JS_电气_按钮开关.sldprt | 746.04K |
| 30 | M3x105.sldprt | 27.27K |
| 31 | M8X45_GBT5780.sldprt | 25.06K |
| 32 | NUT_GB6170_M8.sldprt | 27.45K |
| 33 | Rolling bearings 619-6 GB 276-94.sldprt | 64.80K |
| 34 | SW3DPS-EX-00000-002_1_1.sldprt | 375.44K |
| 35 | tanja坦嘉公司K50.SLDPRT | 768.06K |
| 36 | TN32X30S(0)+(CS1-J-1)(默认-_flexible1).sldasm | 231.90K |
| 37 | TN32X30S(0)+(CS1-J-1)(默认-_flexible2).sldasm | 36.01K |
| 38 | WHEEL_1_5.sldprt | 37.46K |
| 39 | _AFC1500 Sc_2.sldprt | 21.20K |
| 40 | _BFC2000 Fl_2.sldprt | 33.48K |
| 41 | _BFR2000 By_2.sldprt | 38.27K |
| 42 | _BFR2000 Sw_2.sldprt | 45.66K |
| 43 | _BL-2000 By_2.sldprt | 28.15K |
| 44 | _BL-2000 Sw_2.sldprt | 42.35K |
| 45 | _CS1-J().sldprt | 56.52K |
| 46 | _GS-50 Ga_2.sldprt | 29.04K |
| 47 | _HFZ20(CL)_body.sldprt | 63.28K |
| 48 | _HFZ20(CL)_fl.sldprt | 27.21K |
| 49 | _HFZ20(CL)_fr.sldprt | 26.67K |
| 50 | _TN32-30 - 30_b.sldprt | 97.39K |
| 51 | _TN32-30_fp.sldprt | 42.23K |
| 52 | 主尾架.sldprt | 22.80K |
| 53 | 侧视图.jpg | 18.26K |
| 54 | 俯视图.jpg | 25.09K |
| 55 | 冲刀垫板.sldprt | 23.65K |
| 56 | 出料定位板.sldprt | 19.06K |
| 57 | 分流导板.sldprt | 35.76K |
| 58 | 分流导柱.sldprt | 23.97K |
| 59 | 加热主箱.sldprt | 47.92K |
| 60 | 加热块.sldprt | 28.86K |
| 61 | 加热装配.sldasm | 133.88K |
| 62 | 卡环.sldprt | 16.73K |
| 63 | 卡环A.sldprt | 26.07K |
| 64 | 卡环B.sldprt | 27.75K |
| 65 | 卡环C.sldprt | 25.66K |
| 66 | 压刀.jpg | 15.64K |
| 67 | 压板.SLDPRT | 109.49K |
| 68 | 后座F-MA20SDB (25).sldprt | 68.18K |
| 69 | 固定座.SLDPRT | 94.96K |
| 70 | 夹柄（右 加工）.sldprt | 26.05K |
| 71 | 夹柄（左 加工）.sldprt | 26.74K |
| 72 | CDM2C32-25Zaa。1.SLDASM | 19.32K |
| 73 | HFZ20(CL)。1.SLDASM | 139.96K |
| 74 | HGH20-220.SLDPRT | 120.20K |
| 75 | HGH20导轨.326-5。1.sldprt | 116.21K |
| 76 | HGH20滑块.326-5。1.sldprt | 219.43K |
| 77 | MA16x100SCASDB_0_+_CS1-M-1_.SLDASM | 38.04K |
| 78 | MA16x100SCASDB_0_+_CS1-M-1_.stp.sldasm | 207.24K |
| 79 | MA16x100SCASDB_0_+_CS1-M-1_.x_t | 376.21K |
| 80 | MA25x25SCASDB_0_+_CS1-M-2_。1.SLDASM | 218.30K |
| 81 | MA气缸垫高板。1.SLDPRT | 84.15K |
| 82 | _16 MA Nut.stp.sldprt | 39.61K |
| 83 | _16 MA Nut1.stp.sldprt | 41.77K |
| 84 | _16MASDB100 Body.stp.sldprt | 50.44K |
| 85 | _16SDBMA100 Rod.stp.sldprt | 20.13K |
| 86 | _25 MA Nut1。1.sldprt | 34.42K |
| 87 | _25 MA Nut。1.sldprt | 33.72K |
| 88 | _25MASDB25 Body。1.sldprt | 50.08K |
| 89 | _25SDBMA25 Rod。1.sldprt | 29.58K |
| 90 | _CS1-M-S16.stp.sldprt | 62.64K |
| 91 | _F-MA16SDB (16).stp.sldprt | 63.17K |
| 92 | _F-MA20SDB (25)。1.sldprt | 69.58K |
| 93 | _HFZ20(CL)_body。1.sldprt | 206.78K |
| 94 | _HFZ20(CL)_fl。1.sldprt | 40.29K |
| 95 | _HFZ20(CL)_fr。1.sldprt | 39.35K |
| 96 | 夹头电机。1.SLDPRT | 137.62K |
| 97 | 夹柄（右 加工）。1.SLDPRT | 99.37K |
| 98 | 夹紧旋转.SLDASM | 672.53K |
| 99 | 底座立板.SLDPRT | 77.73K |
| 100 | 感应开关1jq.10.2.2.1。1.SLDPRT | 70.50K |
| 101 | 感应片。1.SLDPRT | 94.19K |
| 102 | 拐臂（加工）。1.SLDPRT | 86.23K |
| 103 | 接近开关固定板。1.SLDPRT | 96.57K |
| 104 | 旋转电机底座板.SLDPRT | 89.67K |
| 105 | 气缸垫高座.SLDPRT | 69.75K |
| 106 | 气缸连接板01.SLDPRT | 87.87K |
| 107 | 联接块。1.SLDPRT | 135.04K |
| 108 | 肋板（上 加工）。1.SLDPRT | 136.31K |
| 109 | 肋板（下 加工）。1.SLDPRT | 104.60K |
| 110 | 连接板02.SLDPRT | 79.44K |
| 111 | 安全罩.SLDPRT | 261.49K |
| 112 | 定位卡板.sldprt | 32.01K |
| 113 | 定位卡槽装配.sldasm | 37.30K |
| 114 | 定长装配.sldasm | 42.38K |
| 115 | 封板01.SLDPRT | 139.60K |
| 116 | 封板02.SLDPRT | 143.52K |
| 117 | 尾架调节板.sldprt | 27.15K |
| 118 | 尾架轴条.sldprt | 18.01K |
| 119 | 带轮11.sldprt | 65.43K |
| 120 | 弹簧.sldprt | 36.53K |
| 121 | 总机装配.SLDASM | 7.96M |
| 122 | 手柄A.sldprt | 42.11K |
| 123 | 手柄B.sldprt | 33.69K |
| 124 | 护罩.sldprt | 81.45K |
| 125 | 护罩B.sldprt | 47.29K |
| 126 | 拐臂（加工）.sldprt | 25.90K |
| 127 | 拧轮.sldprt | 100.00K |
| 128 | 持刀板.sldprt | 30.66K |
| 129 | 挂料支架.SLDPRT | 299.41K |
| 130 | 挂料架.sldprt | 106.71K |
| 131 | 控制面板.jpg | 57.97K |
| 132 | 提手.sldprt | 31.13K |
| 133 | 撬杆轴.sldprt | 19.70K |
| 134 | 重复_支架.SLDPRT | 67.24K |
| 135 | 支架盖板.SLDPRT | 99.35K |
| 136 | 料盘.sldprt | 172.80K |
| 137 | 光杆1.SLDPRT | 78.69K |
| 138 | 光杆固定块.SLDPRT | 120.28K |
| 139 | 压料板.SLDPRT | 263.84K |
| 140 | 压料架固定座.SLDPRT | 116.02K |
| 141 | 固定板.SLDPRT | 76.34K |
| 142 | 固定螺丝.SLDPRT | 258.23K |
| 143 | 挡圈.SLDPRT | 100.85K |
| 144 | 断料报警机构.SLDASM | 203.91K |
| 145 | 机台面板.SLDPRT | 306.36K |
| 146 | 机头3.sldasm | 5.08M |
| 147 | 机座装配体.sldasm | 1.94M |
| 148 | 机座面板.sldprt | 35.98K |
| 149 | 机架.sldprt | 35.43K |
| 150 | 机架1(默认_按加工_).sldprt | 350.60K |
| 151 | 机架11-03.SLDPRT | 669.73K |
| 152 | 机架前板.sldprt | 29.12K |
| 153 | 机架前配板.sldprt | 21.02K |
| 154 | 机架右板.sldprt | 37.84K |
| 155 | 机架左板.sldprt | 44.85K |
| 156 | 机架总成图.jpg | 30.77K |
| 157 | 机架板滑块.sldprt | 21.51K |
| 158 | 机架结构.jpg | 25.78K |
| 159 | 机架门板A.SLDPRT | 444.01K |
| 160 | 机架门板B.SLDPRT | 162.19K |
| 161 | 正视图.jpg | 28.65K |
| 162 | 温度显示屏.sldprt | 58.85K |
| 163 | 漏料斗.SLDPRT | 165.24K |
| 164 | 烫刀 - 副本.sldprt | 27.83K |
| 165 | 烫刀.sldprt | 109.05K |
| 166 | 烫板.sldprt | 26.48K |
| 167 | 烫板B.sldprt | 27.91K |
| 168 | 电气安装板.SLDPRT | 99.82K |
| 169 | 电源机箱.sldprt | 28.82K |
| 170 | 电热板.SLDPRT | 77.52K |
| 171 | 电热板固定座 - 副本.SLDPRT | 92.57K |
| 172 | 电热板固定座.SLDPRT | 92.96K |
| 173 | 电热板封板01.SLDPRT | 129.67K |
| 174 | 电热板底座封板.SLDPRT | 63.93K |
| 175 | 电热板托板.SLDPRT | 137.47K |
| 176 | 电热板盖板.SLDPRT | 152.14K |
| 177 | 电热板组装.SLDASM | 283.29K |
| 178 | 电箱-01.SLDPRT | 95.16K |
| 179 | 电箱.SLDPRT | 58.63K |
| 180 | 短螺栓M4.sldprt | 92.44K |
| 181 | 石棉隔热板A.sldprt | 17.84K |
| 182 | 石棉隔热板B.sldprt | 25.52K |
| 183 | 石棉隔热板C.sldprt | 24.95K |
| 184 | 管锁板.sldprt | 21.63K |
| 185 | 织带卷边.jpg | 22.39K |
| 186 | 织带隔条.jpg | 57.47K |
| 187 | 编织带冲切机外观结构图.jpg | 38.01K |
| 188 | 罩子.SLDPRT | 156.55K |
| 189 | 联接块.sldprt | 24.67K |
| 190 | 肋板（上 加工）.sldprt | 27.05K |
| 191 | 肋板（下 加工）.sldprt | 22.04K |
| 192 | 胶辊.sldprt | 29.11K |
| 193 | 花辊.sldprt | 68.59K |
| 194 | 螺杆.sldprt | 96.09K |
| 195 | 裁刀.jpg | 9.40K |
| 196 | 裁刀垫板.sldprt | 28.81K |
| 197 | 裁断机构.jpg | 54.22K |
| 198 | 触摸屏箱.sldprt | 169.15K |
| 199 | 触摸屏组装.SLDASM | 774.52K |
| 200 | 超声波发生器.sldprt | 18.82K |
| 201 | 超声波固定板.SLDPRT | 94.54K |
| 202 | 超声波焊头.sldprt | 32.99K |
| 203 | 超声波焊机.jpg | 11.99K |
| 204 | 超声波联接块11.sldprt | 36.45K |
| 205 | 超声波装配.sldasm | 141.52K |
| 206 | 超声波连接头.sldprt | 26.41K |
| 207 | 送料滑块.sldprt | 28.54K |
| 208 | 送料管.sldprt | 18.15K |
| 209 | 透明护罩.sldprt | 26.38K |
| 210 | 透明罩.SLDPRT | 188.58K |
| 211 | 铝型材机架.SLDPRT | 1.37M |
| 212 | 锁-PDG.sldprt | 132.95K |
| 213 | 长螺栓M4.sldprt | 155.38K |
| 214 | 门A.sldprt | 138.74K |
| 215 | 门B.sldprt | 105.46K |
| 216 | 面板.326.sldprt | 239.88K |
| 217 | 顶码.sldprt | 37.01K |
| 218 | 齿轮11×2.75A.sldprt | 63.50K |
| 219 | 齿轮11×2.75B.sldprt | 69.31K |
此图纸下载需要300金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,x_t
文件大小：35.7M
所需金币：300
上传时间：2022-05-17 02:05:48
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
织带冲切机
自动冲切机
卷孔焊接
超声波焊接
冲切机
图纸简介

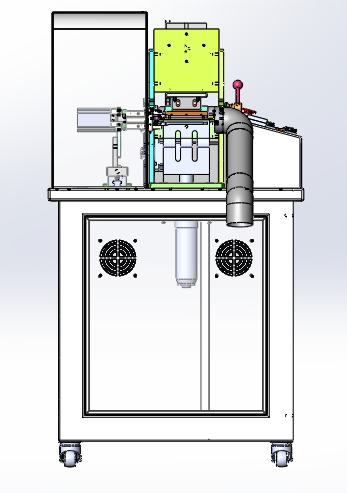

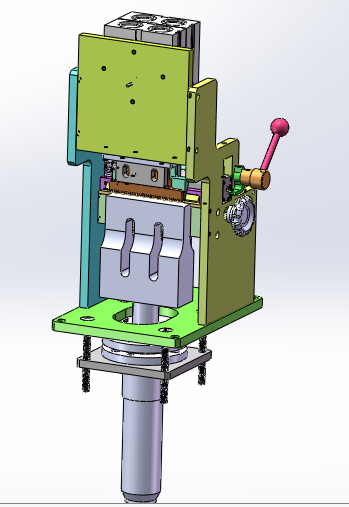

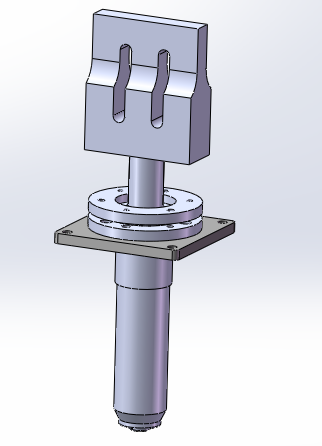

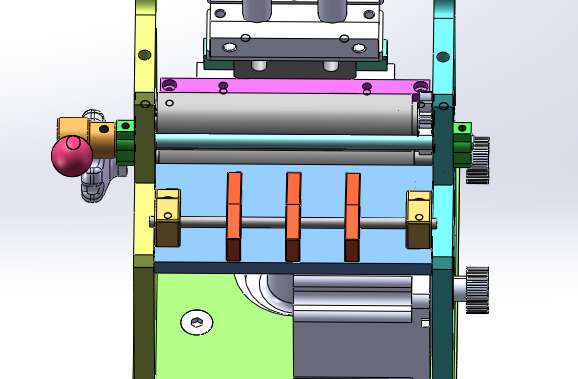

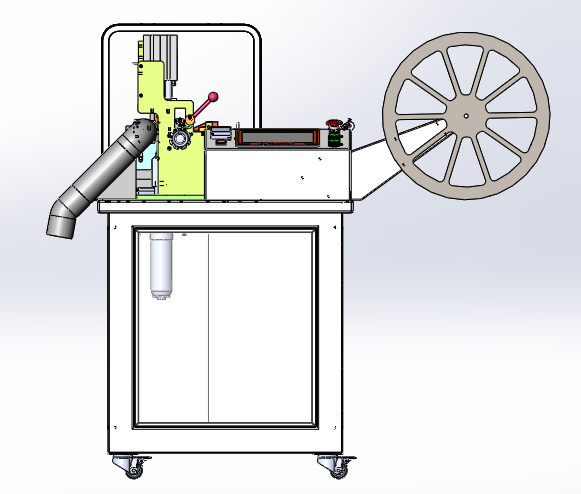

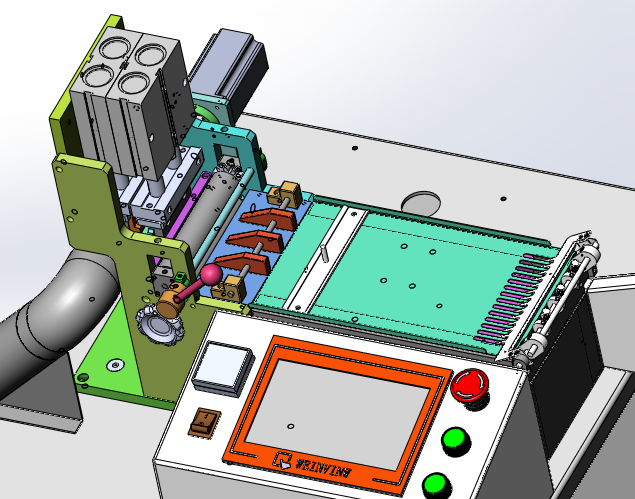

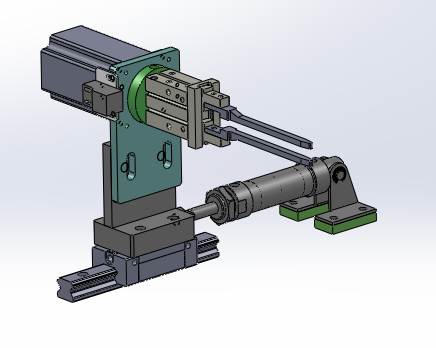

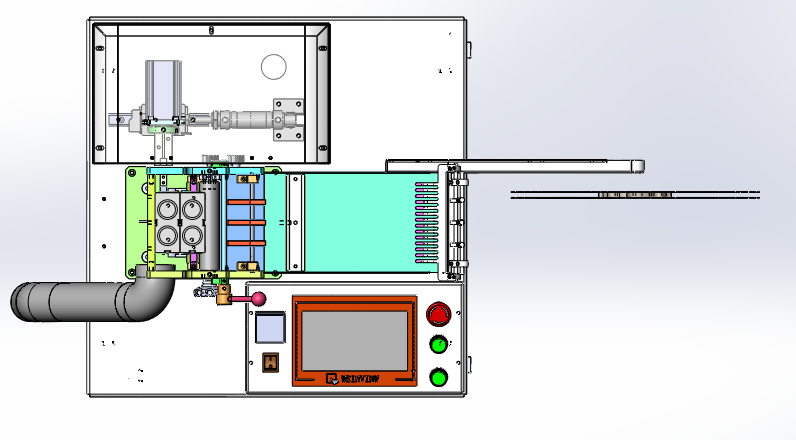

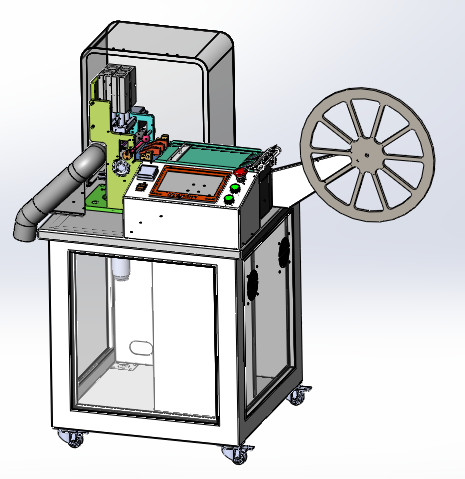

这是一款编织带自动冲切机的三维模型图，是原创设计的，图纸结构很详细。设备的主要作用：自动卷圈、焊接和裁断。裁断机的结构组成：机架部分、自动送料机构、织带卷圈机构、超声波焊接、裁断刀片和电气控制系统组成。图纸已经用于实际加工生产中，该设备用于织带生产行业。工作原理是，首先把织带预热一定的温度，通过自动送带结构往前推送织带，利用超声波焊接的功能，把织带卷圈后焊接，最后通过切刀把织带切断。
