UG剪草机模型（ID:2640133）

机械设备 / 非标机械 / UG剪草机模型

©原创

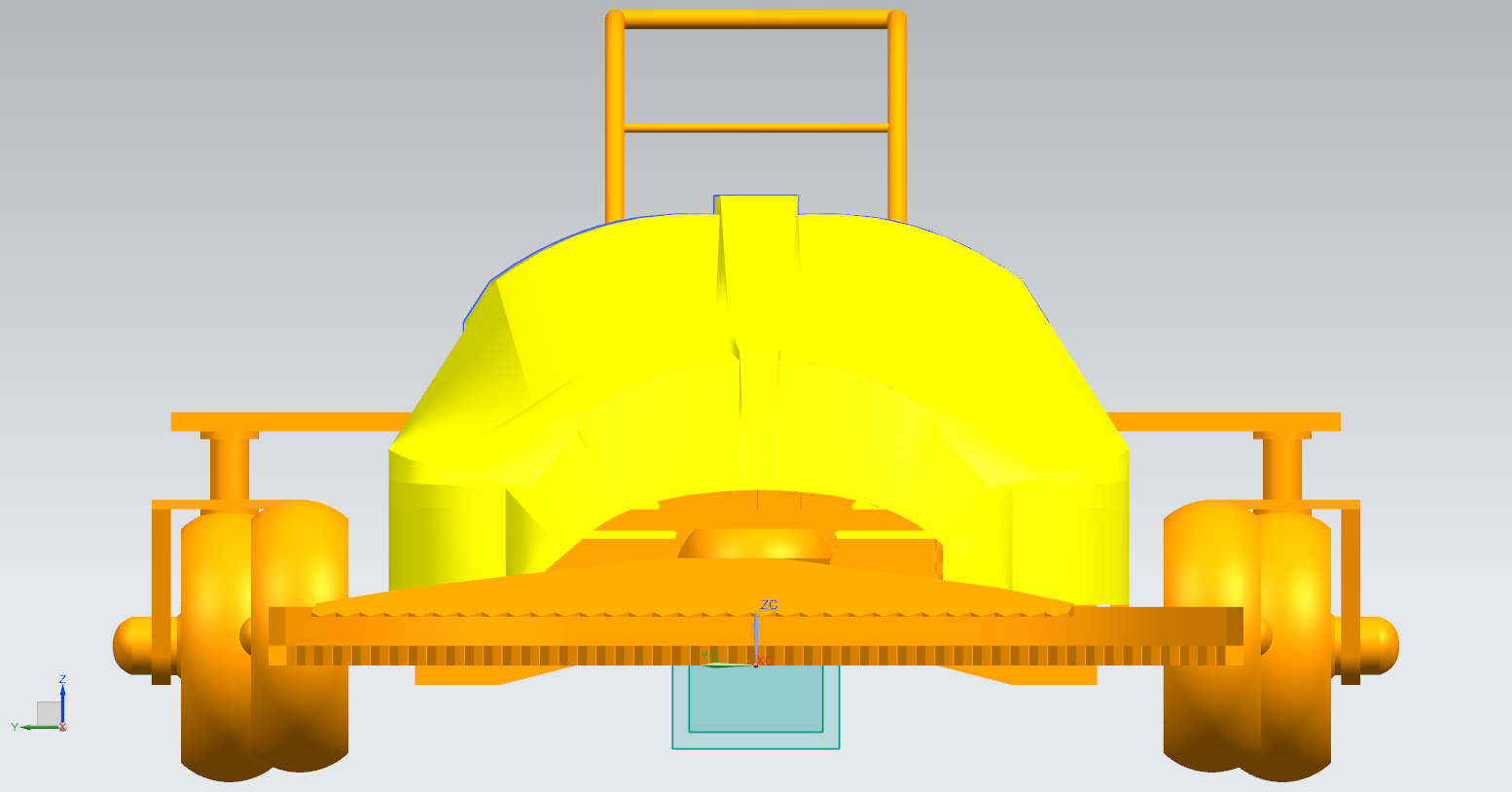

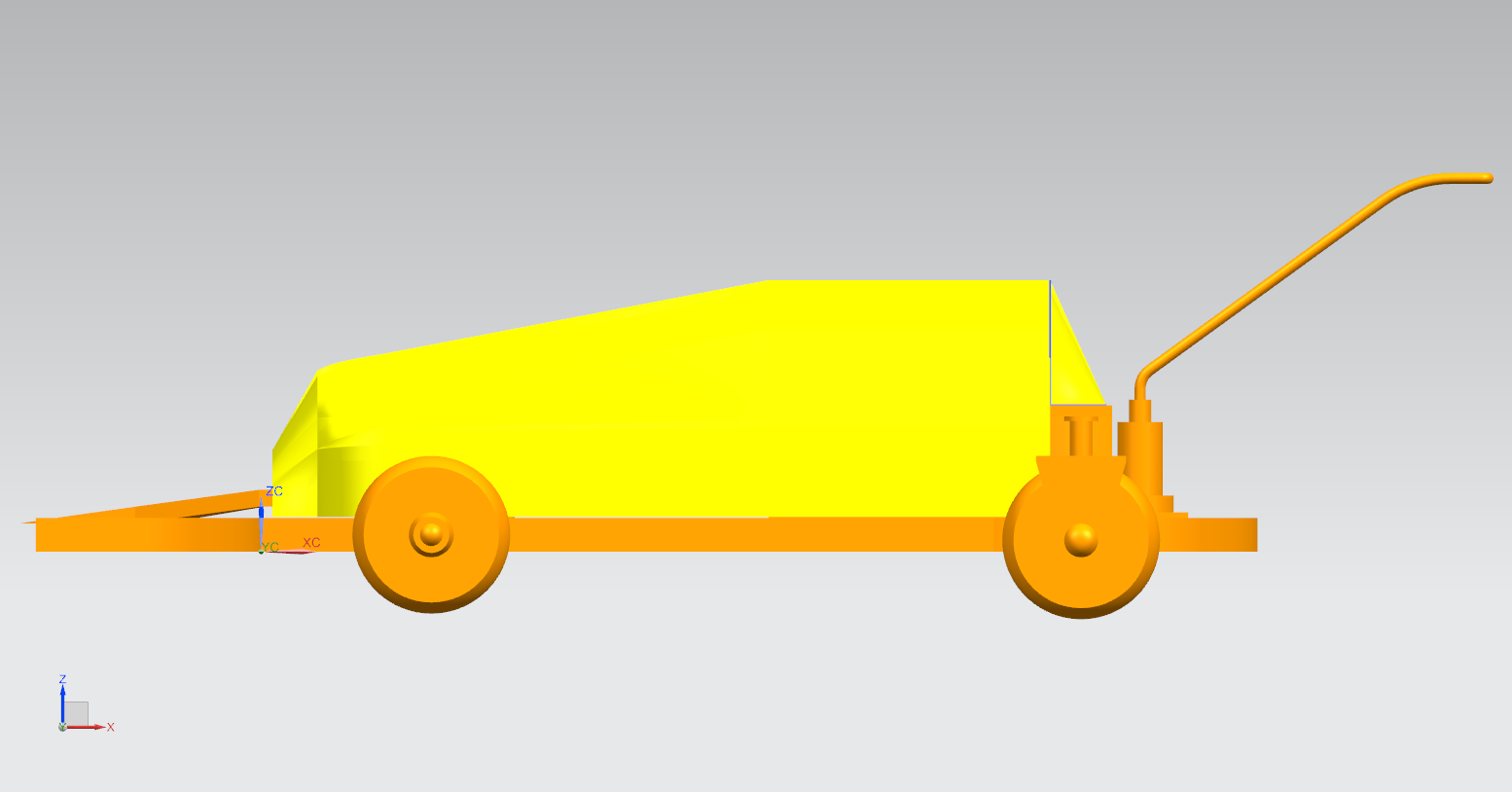

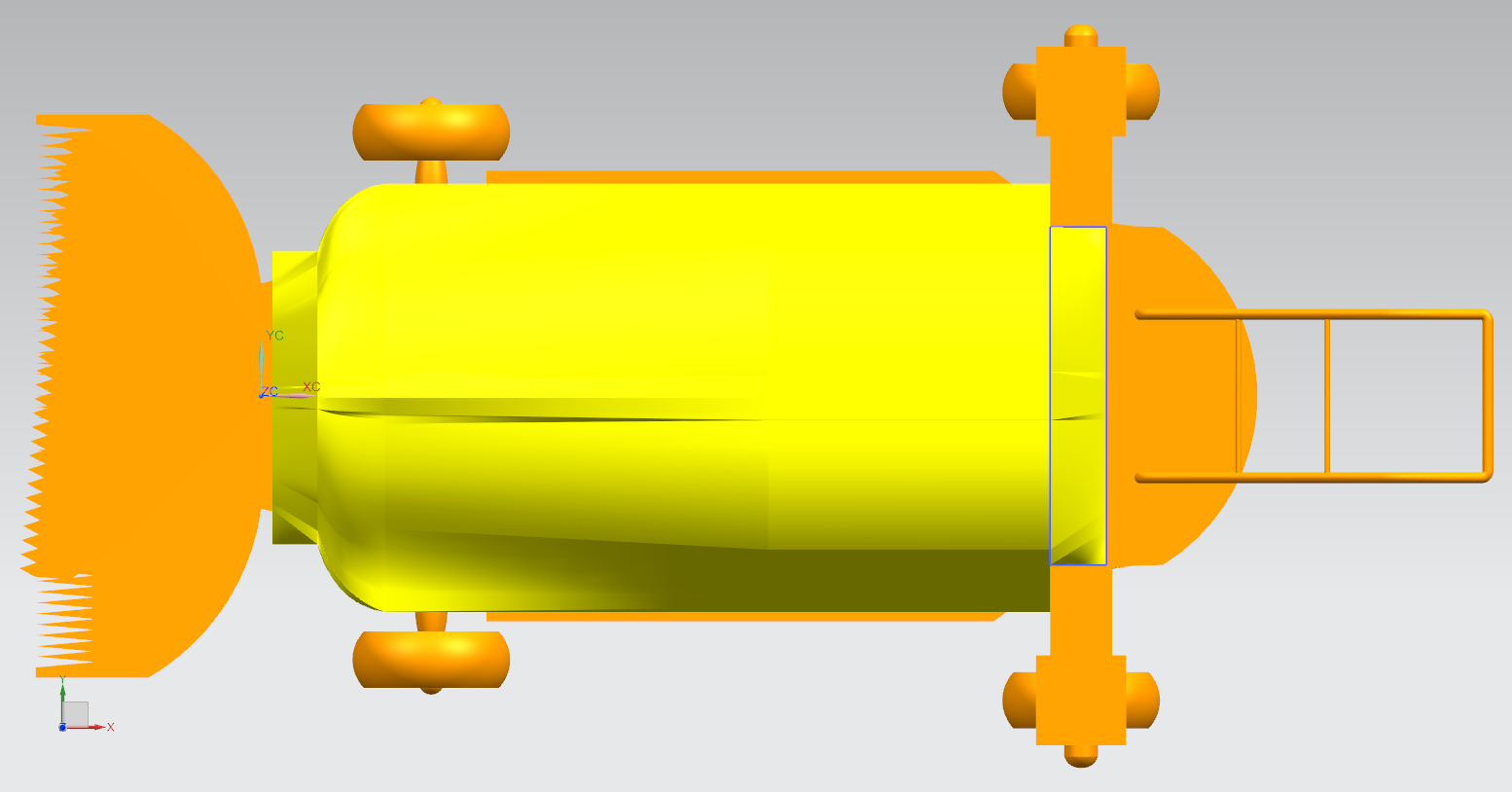

平面图

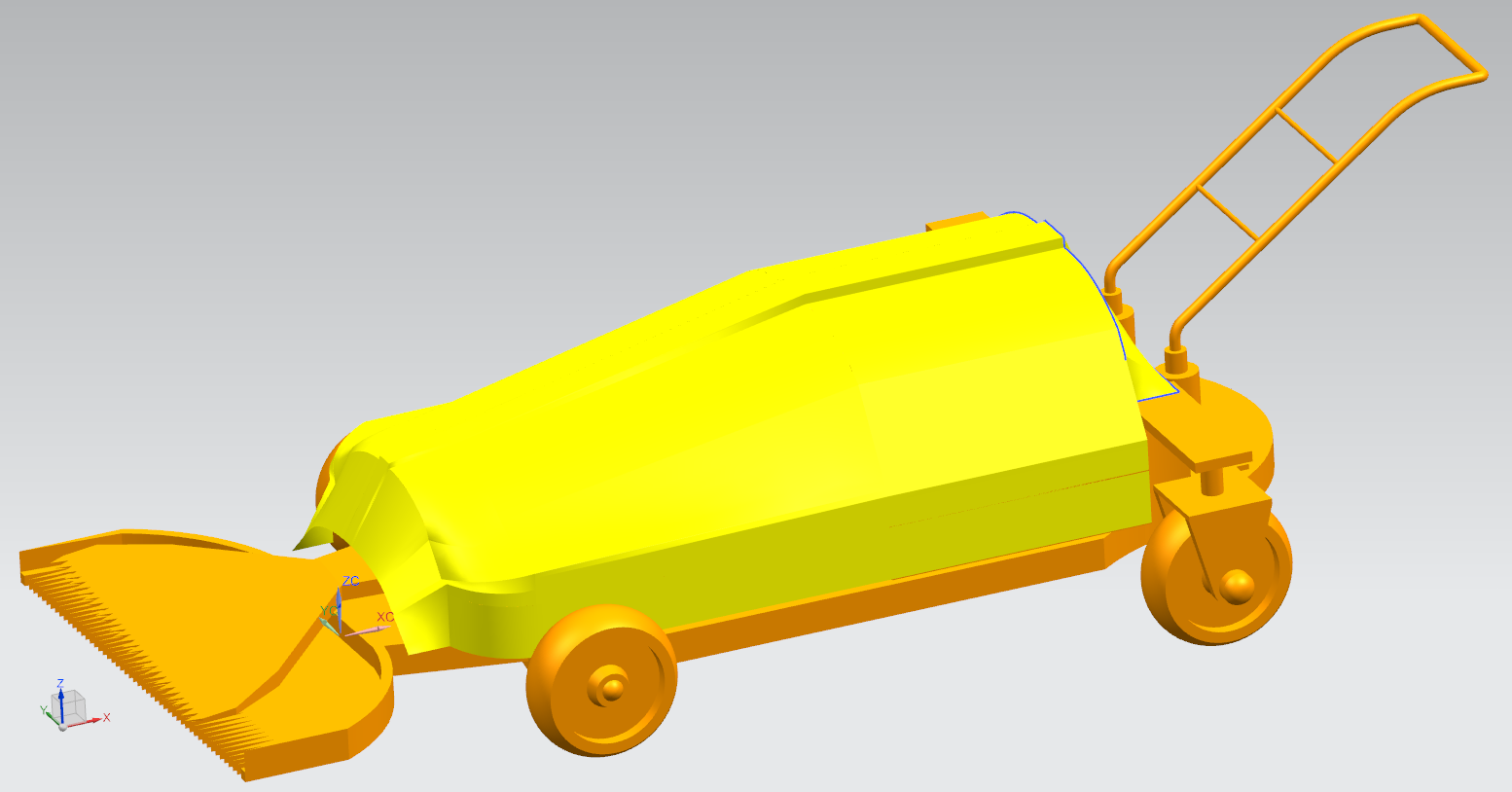

3D视图

文件列表

#	文件名称	文件大小
1	17581815186247.rar	3.94M
2	_asm1.prt	335.98K
3	上刀片.prt	525.58K
4	前轮.prt	189.83K
5	前轮架.prt	154.55K
6	后轮架.prt	219.12K
7	后轮轴.prt	164.16K
8	底刀片.prt	439.16K
9	底板.prt	633.66K
10	摇杆.prt	261.41K

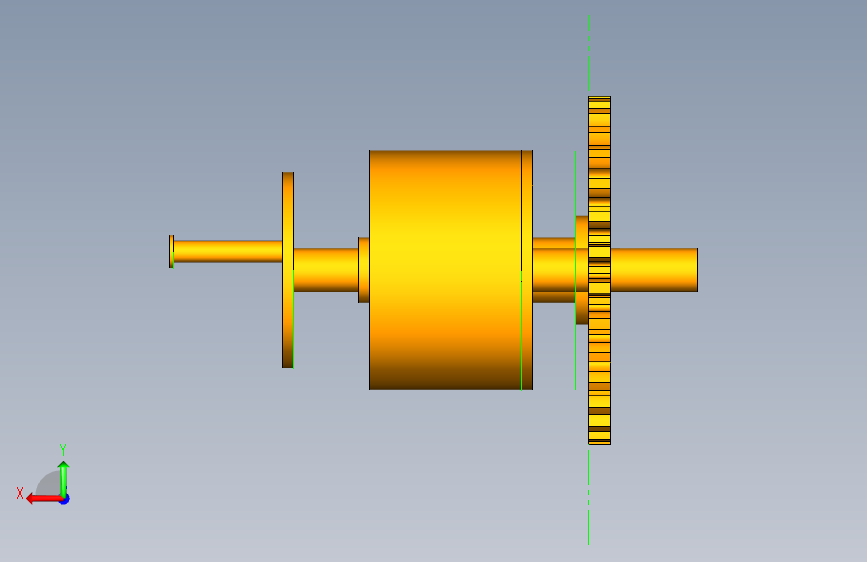

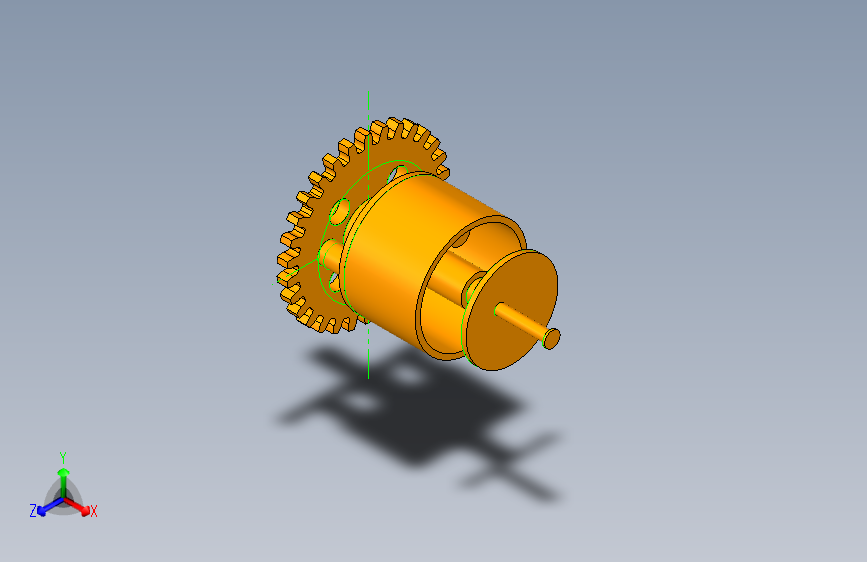

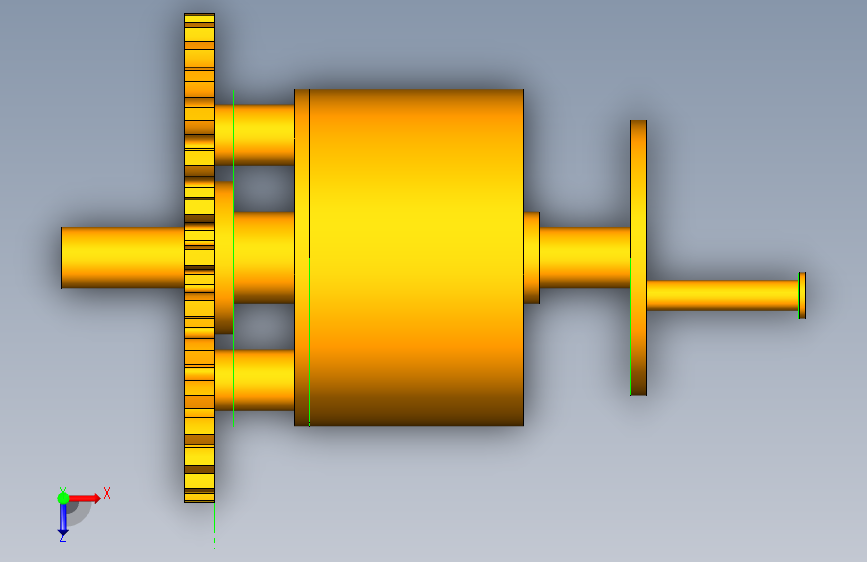

11	旋转机构.prt	191.51K
12	旋转机构架子.prt	158.15K
13	旋转机构轴.prt	145.59K
14	电池.prt	389.09K
15	盖子.prt	993.69K
16	螺钉.prt	167.41K
17	遥感2.prt	135.54K

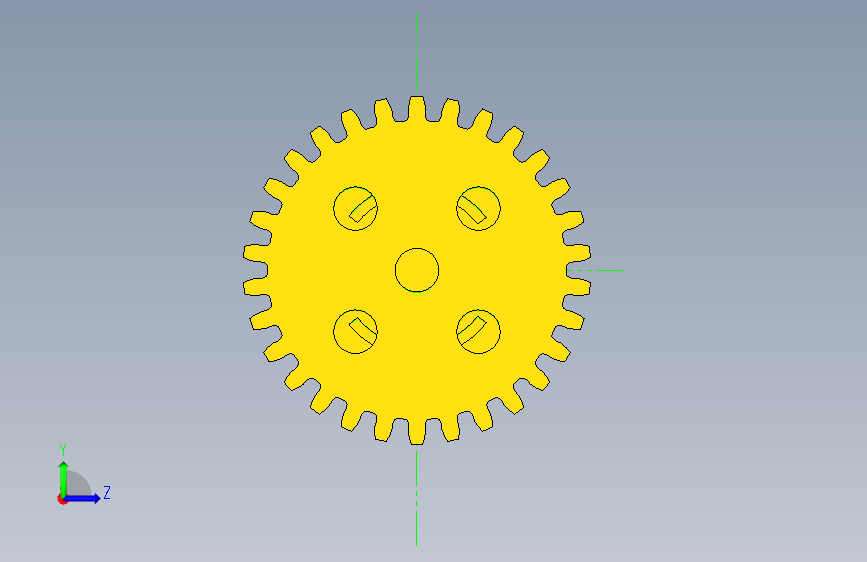

18	齿轮1.prt	638.37K
19	齿轮2.prt	1.17M
20	齿轮3.prt	402.47K
21	齿轮盖子.prt	110.16K

此图纸下载需要109金币

立即下载

发布者

一品三维工程师

创作: 310

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：4.04M

所需金币：109

上传时间：2025-09-18 15:45:21

是否可编辑：可修改，包括参数

版本：UG 12

标签

UG建模

剪草机

图纸简介

模型明细剪草机模型包含机架、刀片组件（3 片旋转刀片）、驱动电机、集草袋、行走轮及操控手柄。技术要求刀片旋转同心度误差≤±0.1mm，剪草高度调节范围 30-80mm，误差≤±5mm。电机转速波动≤±100r/min，刀片切割效率≥95%，无漏剪、卡草现象。仿真中刀片与机架间隙≥5mm，行走直线偏差≤±100mm/10m，适配草坪作业场景。设计原理电机驱动刀片高速旋转，利用刀刃剪切力切断草茎；行走轮带动整机移动，剪后草屑经风道吸入集草袋；通过调节刀片高度适配不同草坪，仿真验证切割与收集协同性。用途适用于园林机械教学演示，展示切割机械工作原理，也可作为剪草机研发的基础模型。
