5万吨年1,4-丁二醇生产项目初步设计（ID:2697052）
0.png)
4.png)
2.png)
3.png)
1.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17594045365245.zip | 302.31M |
| 2 | 致评委老师的一封信.txt | 1.38K |
| 3 | Readme.txt | 802B |
| 4 | 全流程（不含节能技术，不含换热网络，不含公用工程）.bkp | 2.18M |
| 5 | 全流程（含节能技术，不含换热网络，不含公用工程）.bkp | 2.19M |
| 6 | 全流程（含节能技术，含换热网络，含公用工程）.bkp | 2.52M |
| 7 | 全流程（不含节能技术，不含换热网络，不含公用工程）.bkp | 554.23K |
| 8 | 全流程（含节能技术，不含换热网络，不含公用工程）.bkp | 572.06K |
| 9 | 全流程（含节能技术，含换热网络，含公用工程）.bkp | 635.54K |
| 10 | 1.全流程（无节能技术，无换热网络，无公用工程）.mp4 | 67.87M |
| 11 | 2.全流程（含节能技术，无换热网络，无公用工程）.mp4 | 70.97M |
| 12 | 3.全流程（含节能技术，加换热网络，加公用工程）.mp4 | 75.79M |
| 13 | 1.反应器设计-温度.bkp | 279.30K |
| 14 | 1.反应器设计-温度.xlsx | 15.73K |
| 15 | 2.反应器设计-压力.bkp | 312.78K |
| 16 | 3.反应器设计-氢酯比.bkp | 402.44K |
| 17 | 4.反应器设计-蒸汽发生装置.bkp | 347.08K |
| 18 | 5.反应器设计.bkp | 279.27K |
| 19 | 6.R0202丁二酸二甲酯加氢固定床反应器参数优化说明.docx | 326.82K |
| 20 | 6.R0202丁二酸二甲酯加氢固定床反应器参数优化说明.pdf | 599.35K |
| 21 | Akineticapproachtotheesterificationofmaleicanhydridewith.pdf | 413.46K |
| 22 | kineticsofselectivehydrogenationofdimethylmaleatetodimethylsuccinateinliquidphase.pdf | 298.89K |
| 23 | UntersuchungdereinstufigenGasphasenhydrierungvonDimethylmaleatzurHertellungvongamma-Butyrolacton14-B[21].pdf | 1.04M |
| 24 | 反应动力学说明书.docx | 1.28M |
| 25 | 反应动力学说明书.pdf | 1.11M |
| 26 | 1.塔优化（T0401）N-STAGE.bkp | 376.50K |
| 27 | 2.塔优化（T0401）FEED-STAGE.bkp | 423.31K |
| 28 | 3.塔优化（T0401）RR-MOLE.bkp | 330.58K |
| 29 | 4.将优化结果带入全流程.bkp | 2.15M |
| 30 | 5.塔优化示例文件（以T0401）塔为例.docx | 1019.80K |
| 31 | 5.塔优化示例文件（以T0401）塔为例.pdf | 765.11K |
| 32 | 塔T0401详细设计（含水力学校核）.bkp | 487.57K |

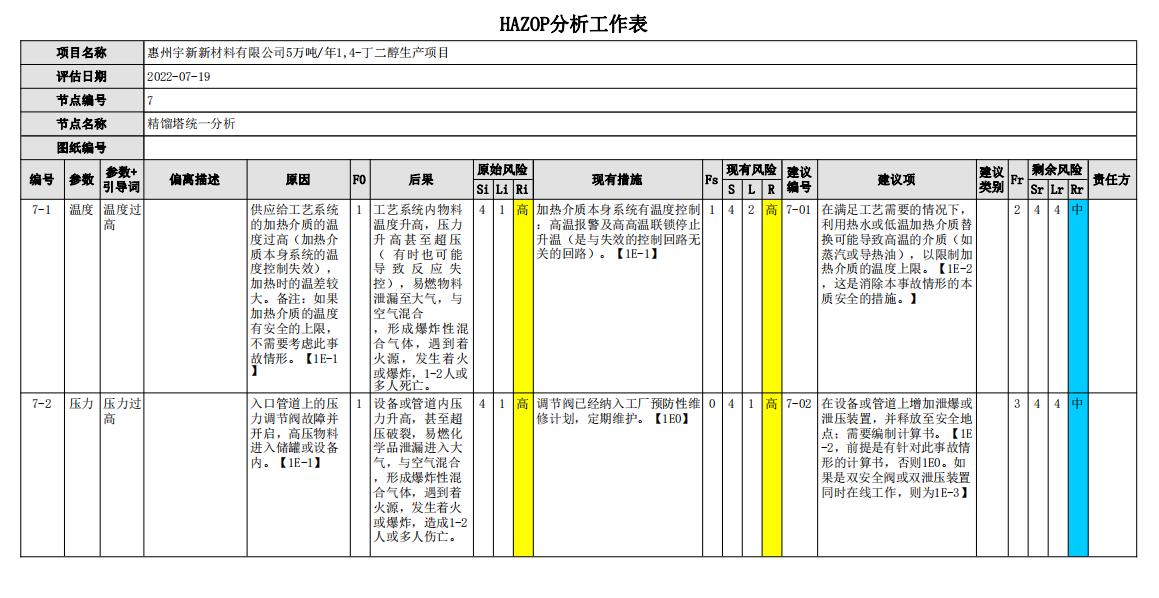

| 33 | HAZOP分析报告.pdf | 259.07K |
| 34 | HAZOP分析源文件.opexxmh | 332.00K |

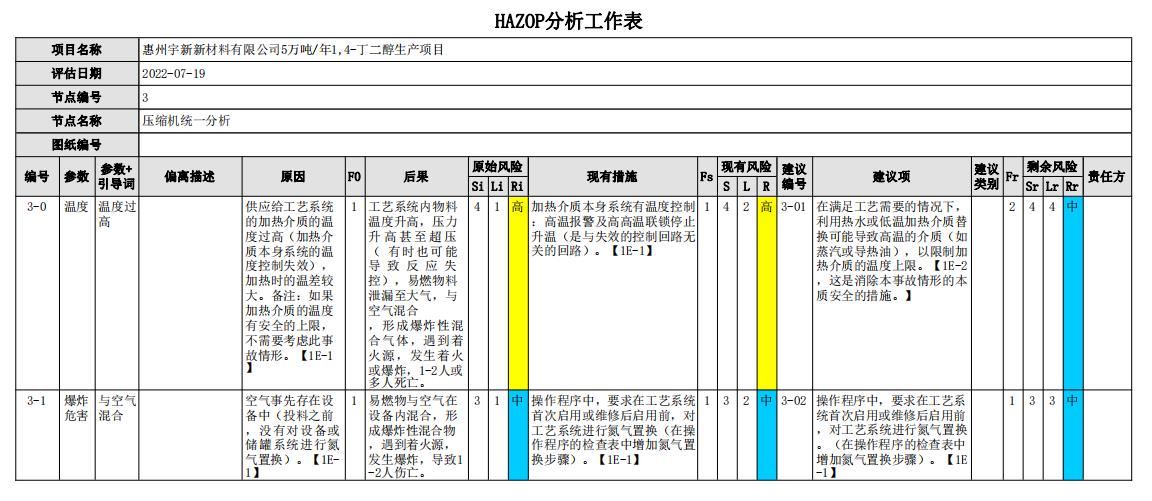

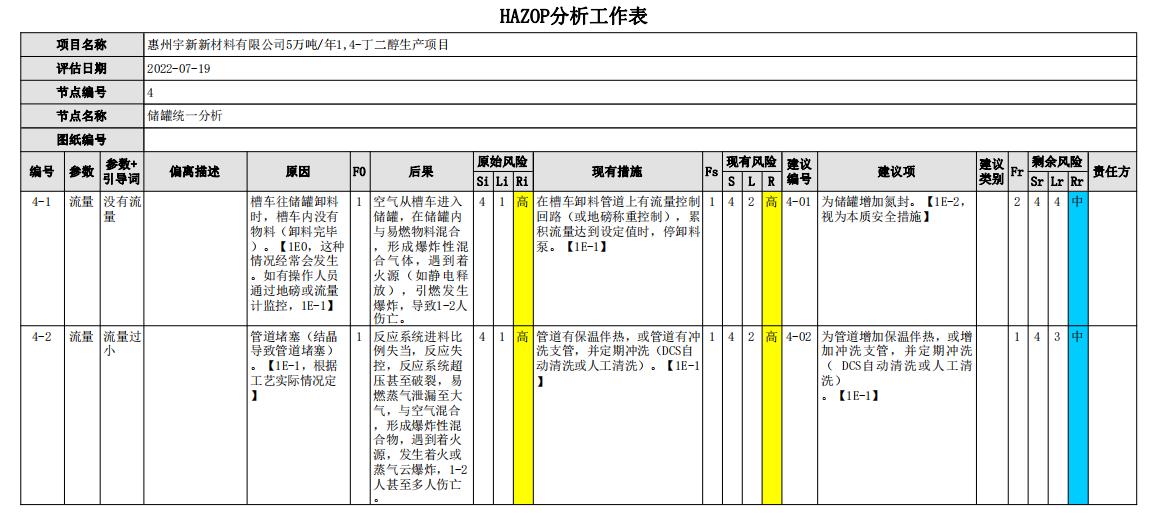

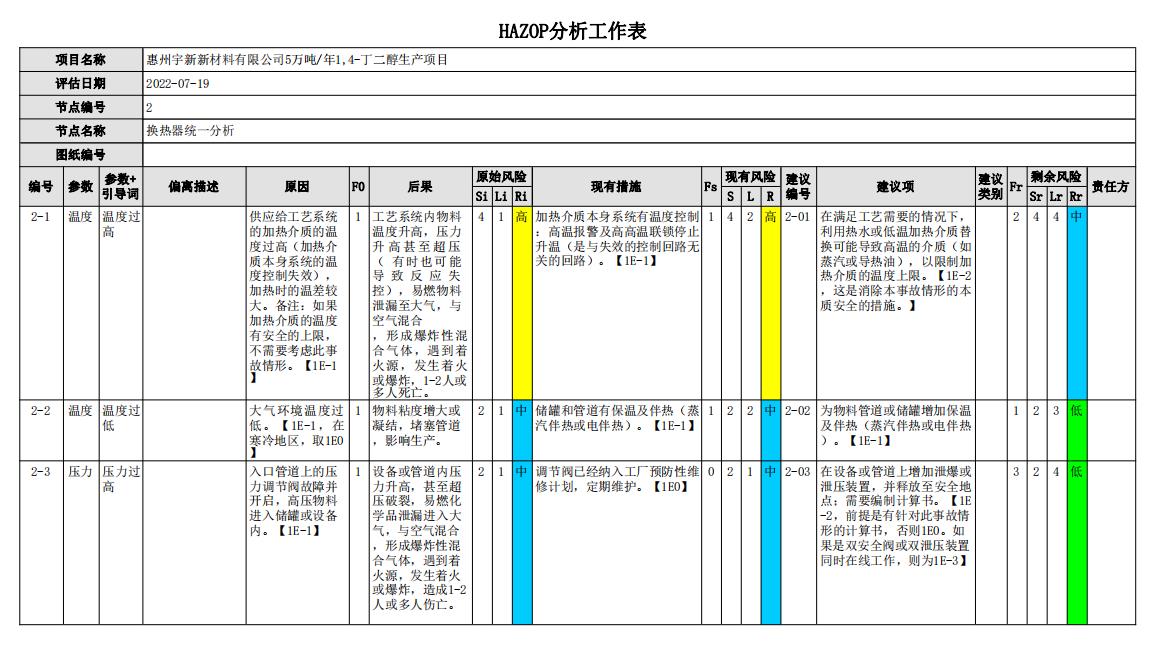

| 35 | 储罐.jpg | 104.94K |
| 36 | 压缩机.jpg | 106.75K |
| 37 | 换热器.jpg | 130.42K |

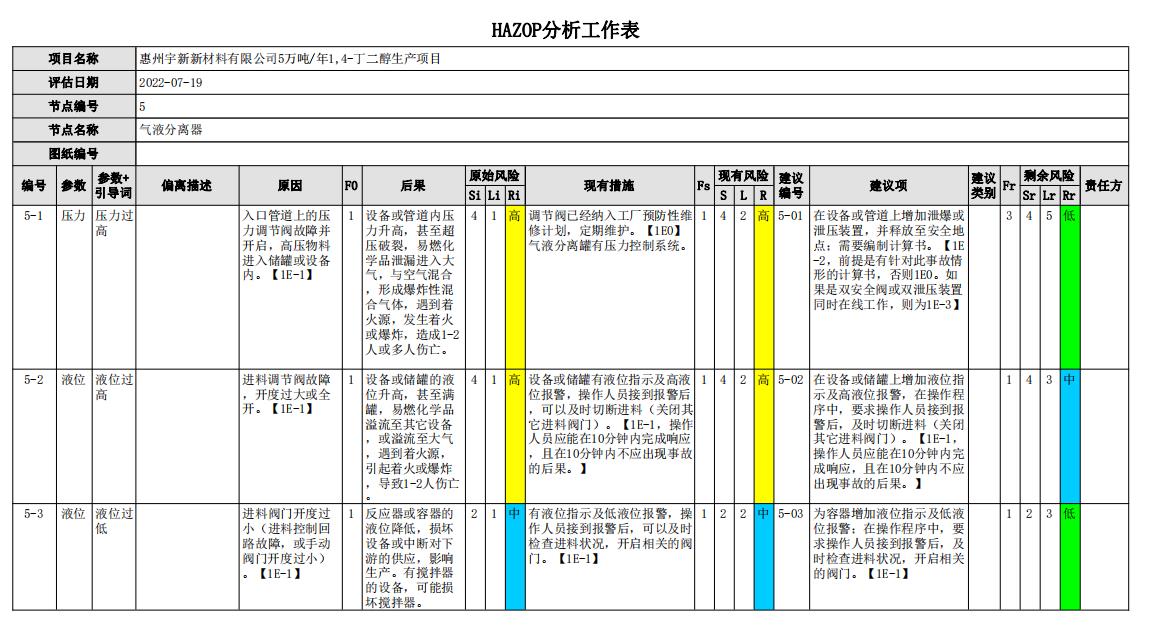

| 38 | 气液分离器.jpg | 133.99K |

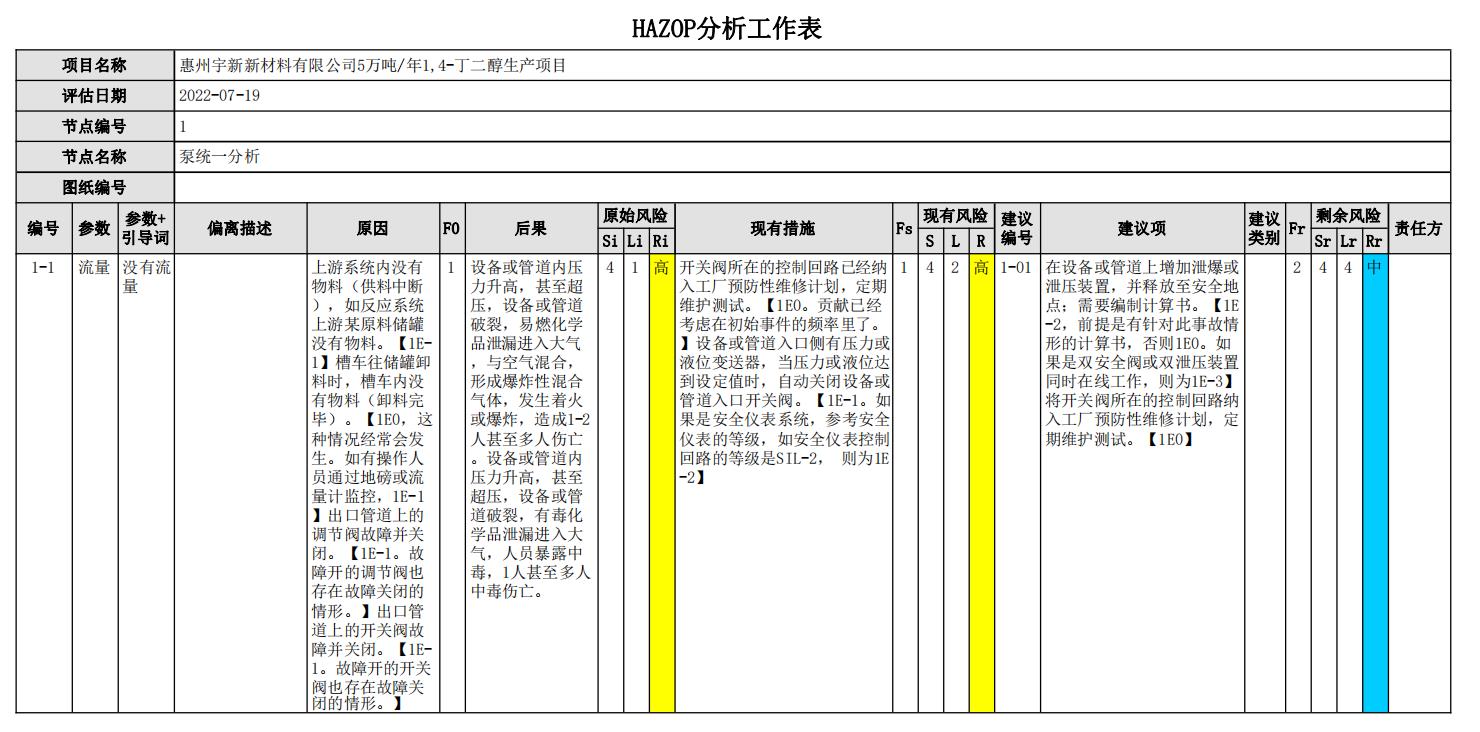

| 39 | 泵.jpg | 164.86K |

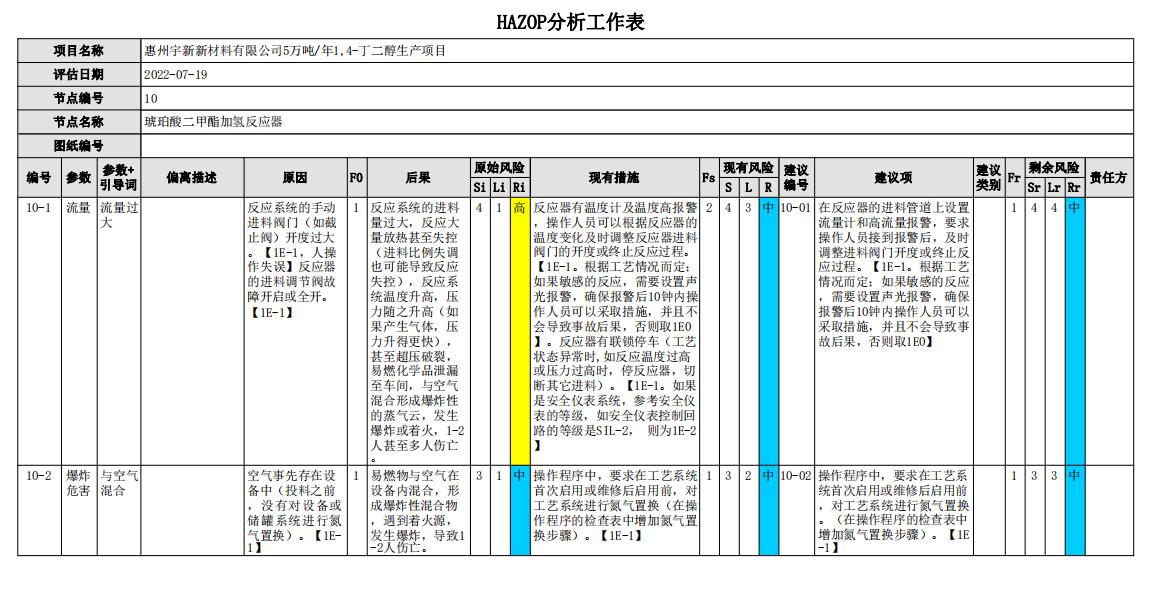

| 40 | 琥珀酸二甲酯加氢反应器.jpg | 127.33K |

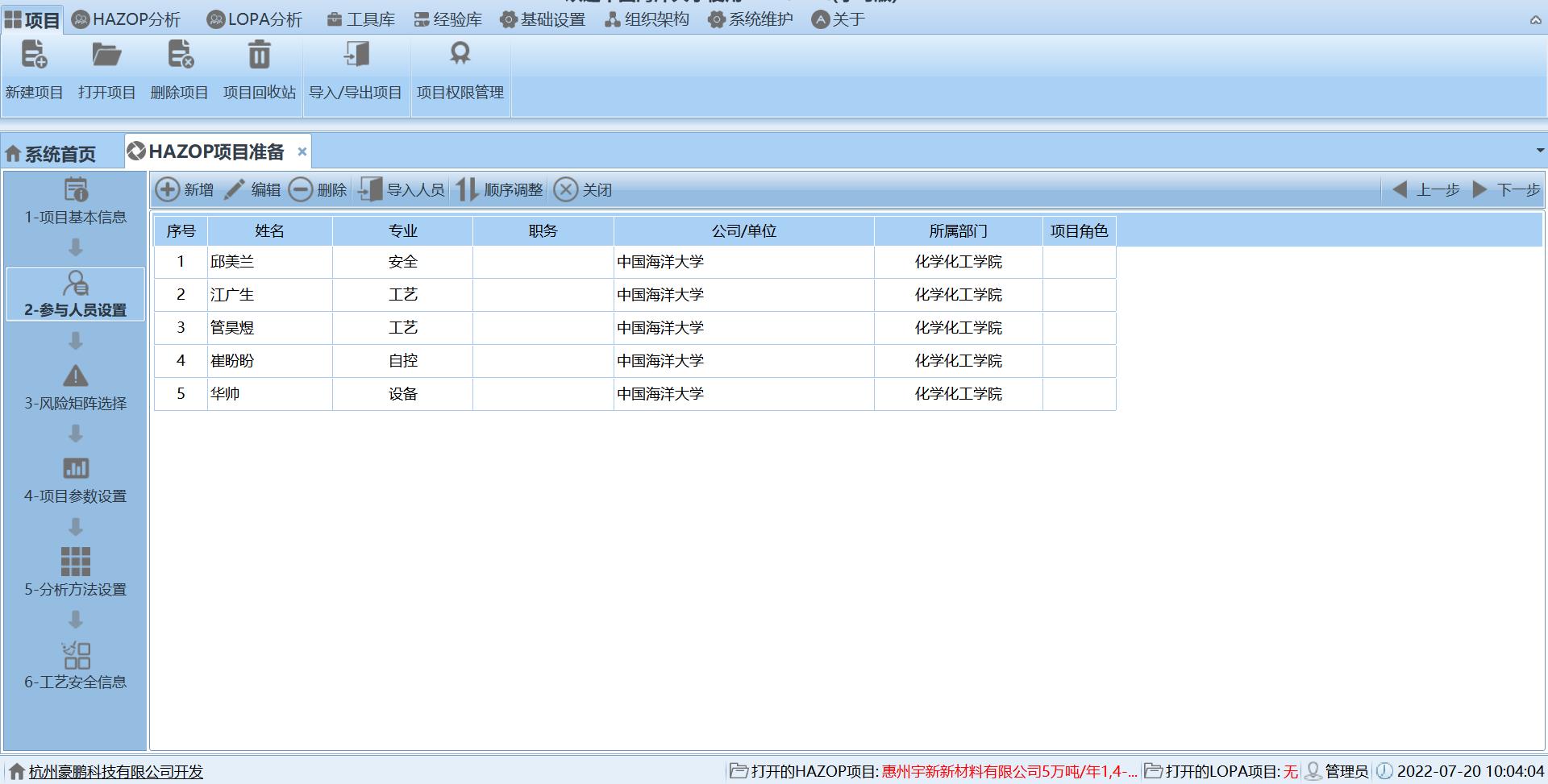

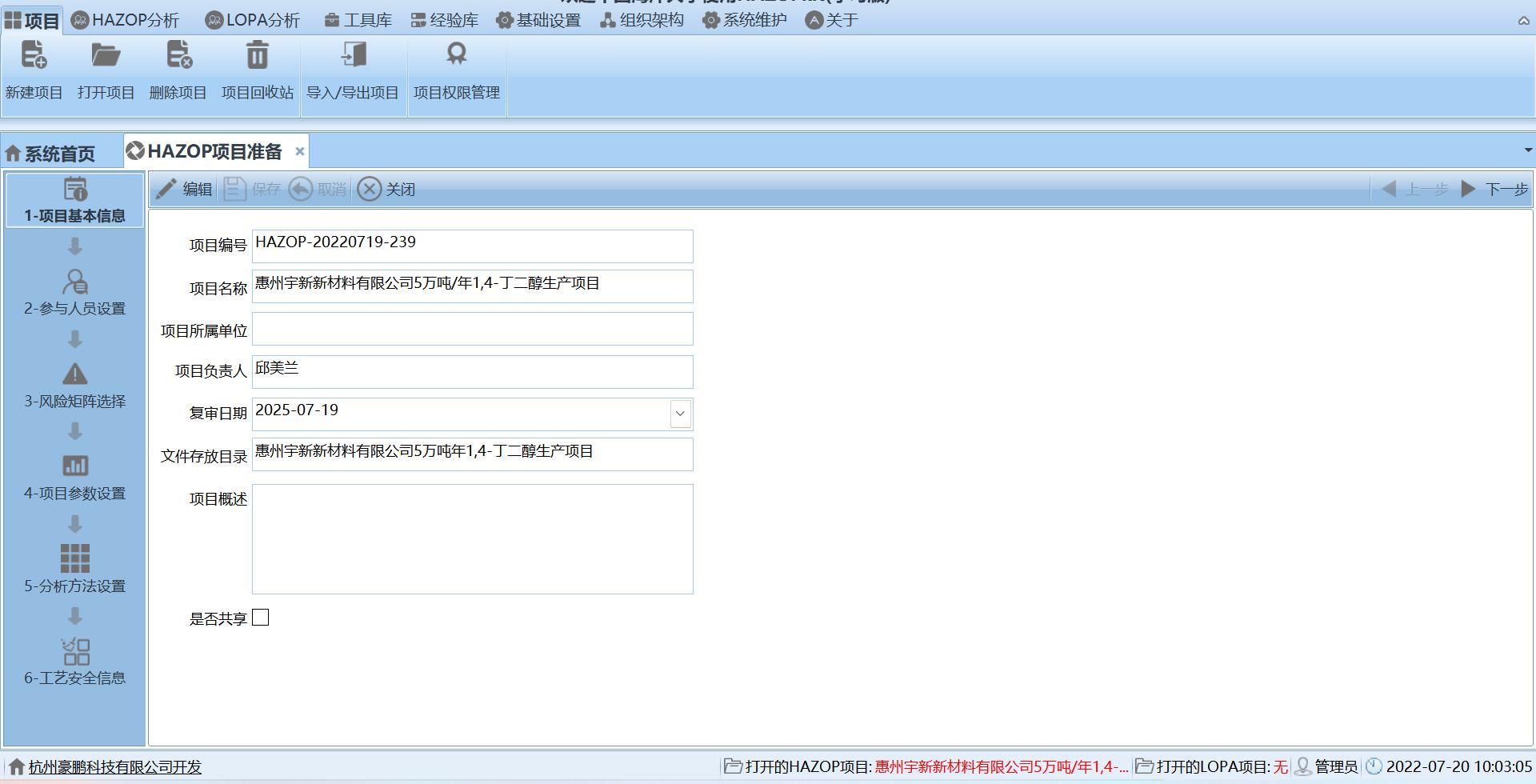

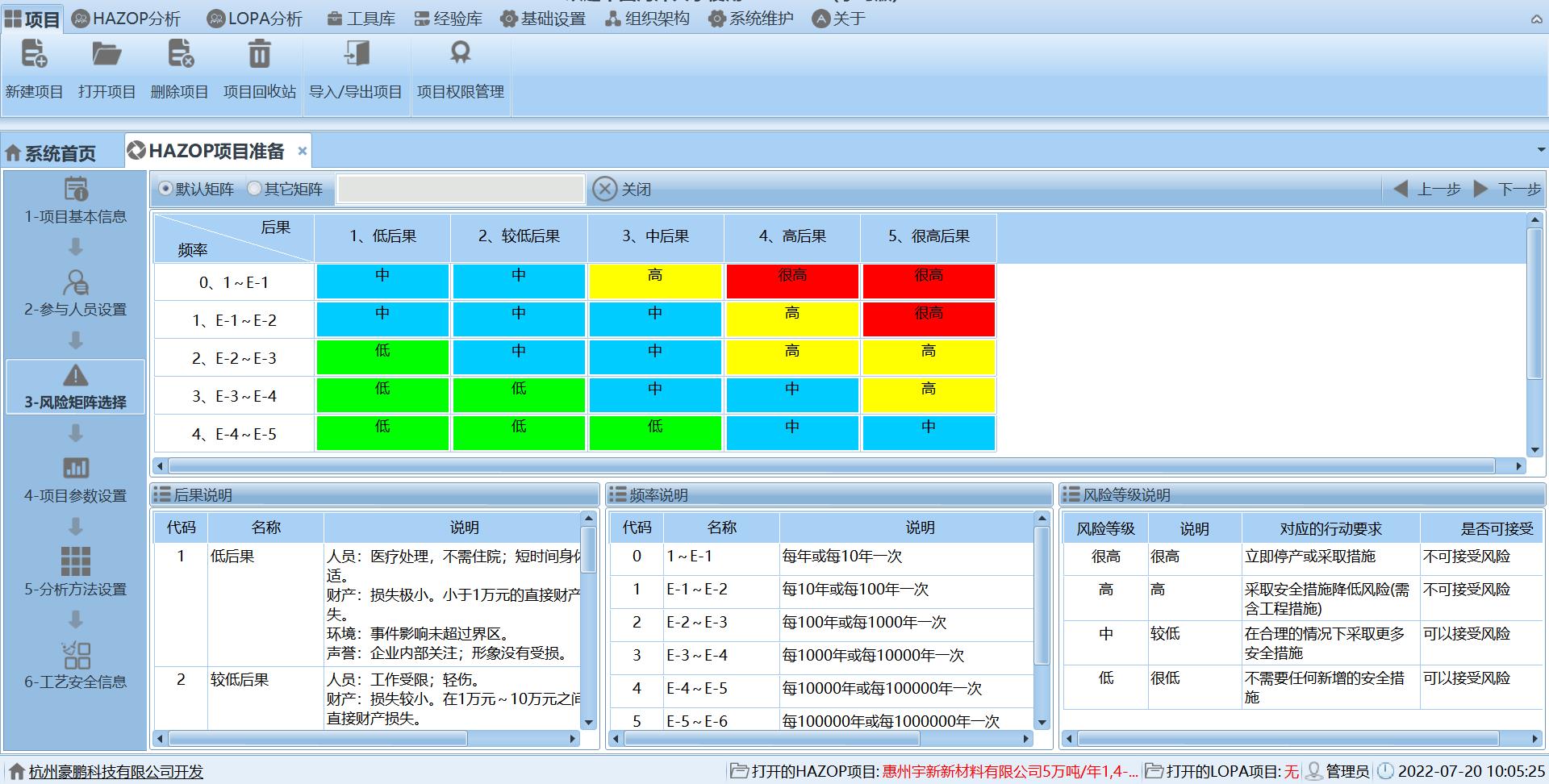

| 41 | 界面截图1.jpg | 147.29K |
| 42 | 界面截图2.jpg | 151.64K |
| 43 | 界面截图3.jpg | 272.57K |

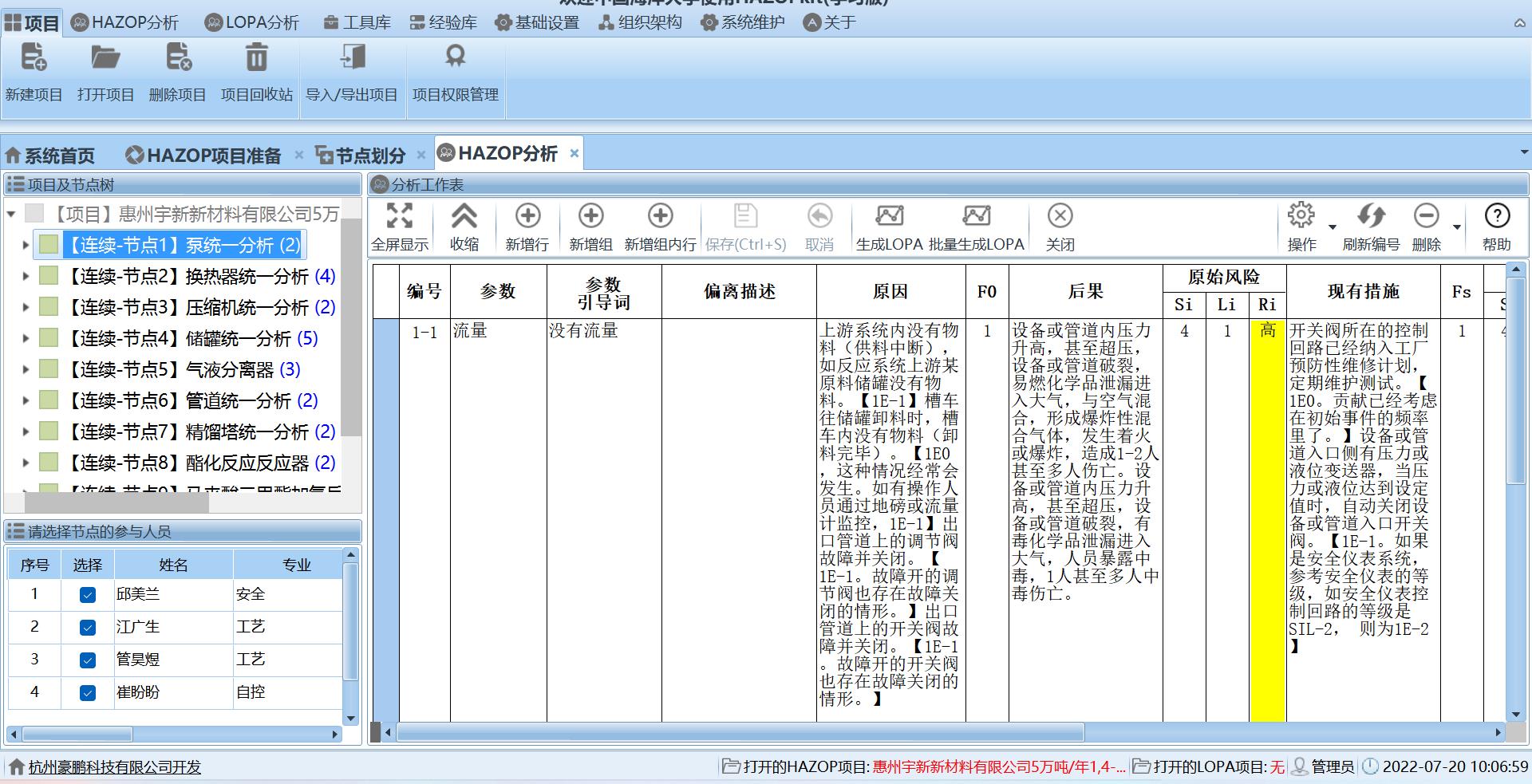

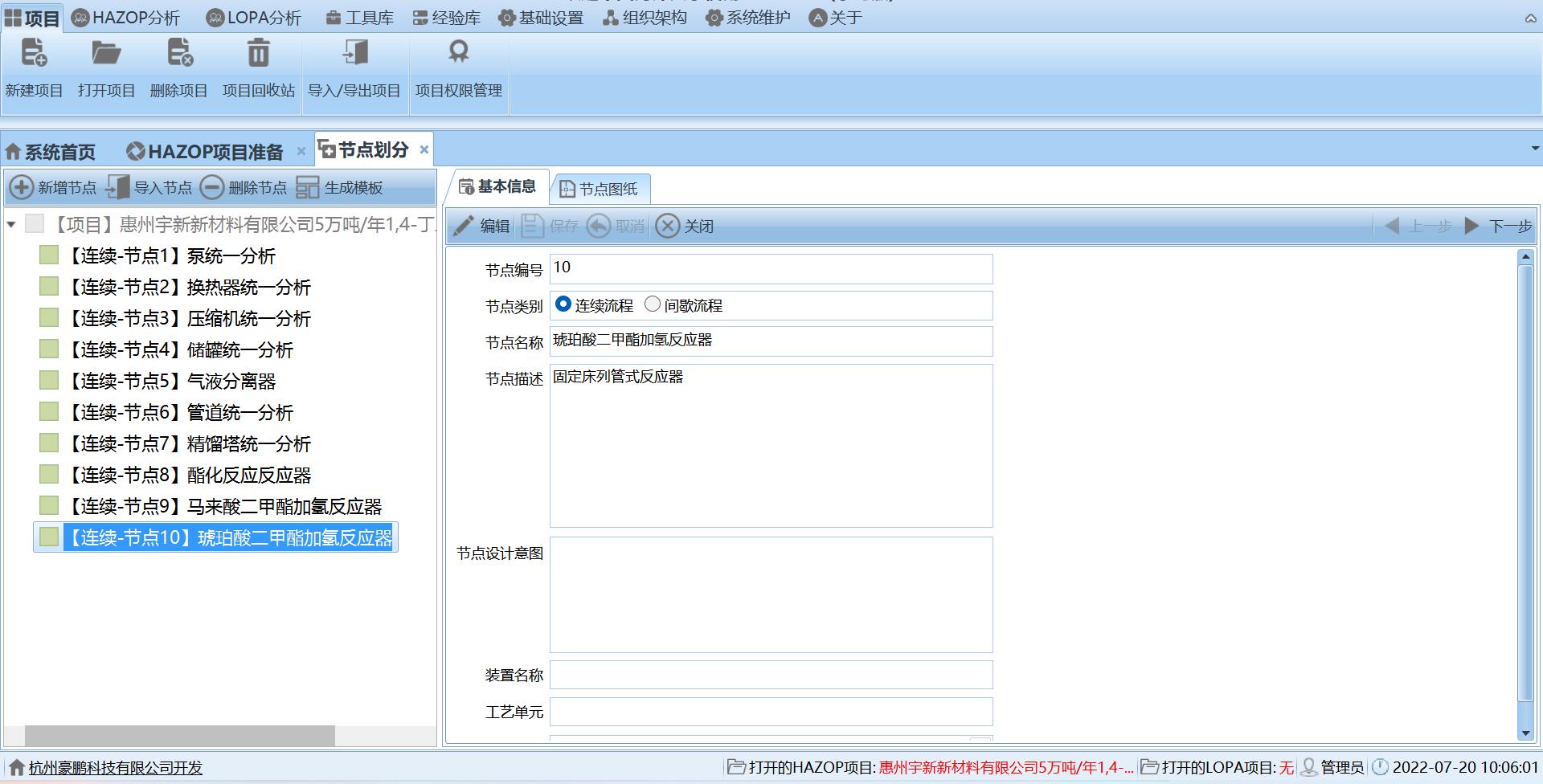

| 44 | 界面截图4.jpg | 197.33K |
| 45 | 界面截图5.jpg | 328.55K |

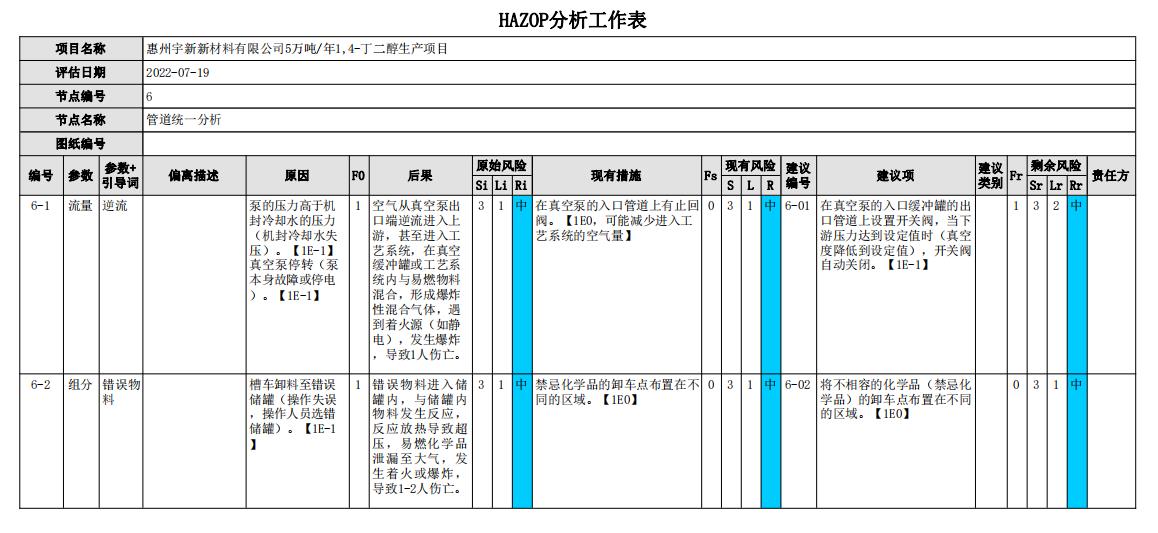

| 46 | 管道.jpg | 95.41K |
| 47 | 精馏塔.jpg | 119.72K |

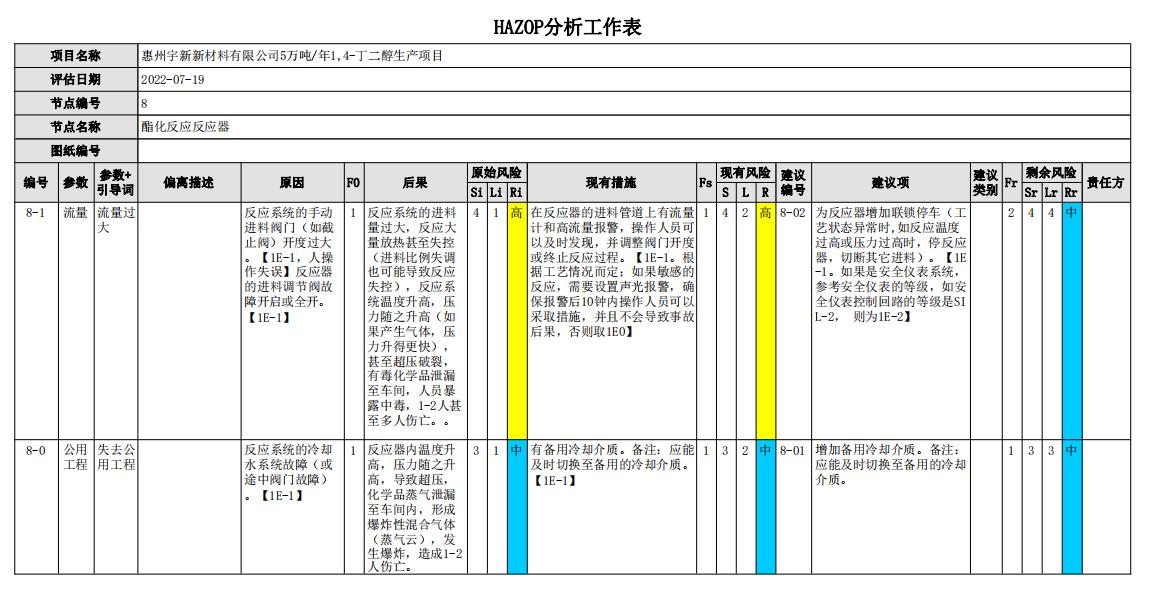

| 48 | 酯化反应反应器.jpg | 114.02K |

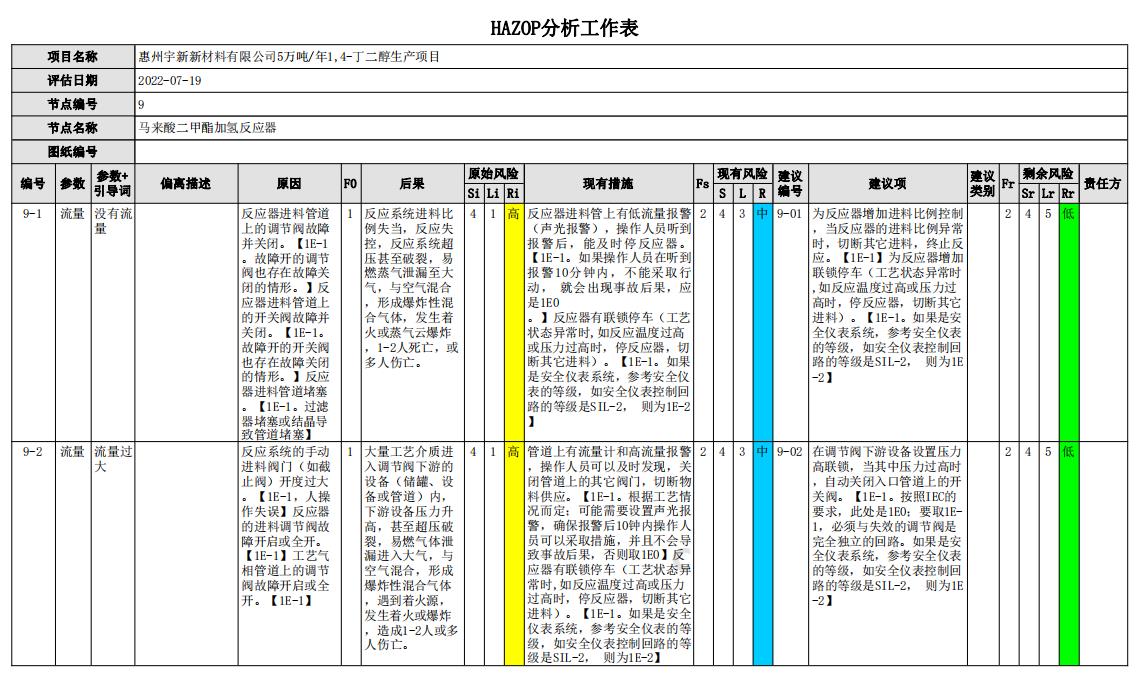

| 49 | 马来酸二甲酯加氢反应器.jpg | 156.77K |
| 50 | 1.罐区火灾爆炸.ffta | 12.89K |
| 51 | 1.罐区火灾爆炸.jpg | 60.86K |
| 52 | 2.反应器压力异常升高.ffta | 14.23K |
| 53 | 2.反应器压力异常升高.jpg | 259.48K |

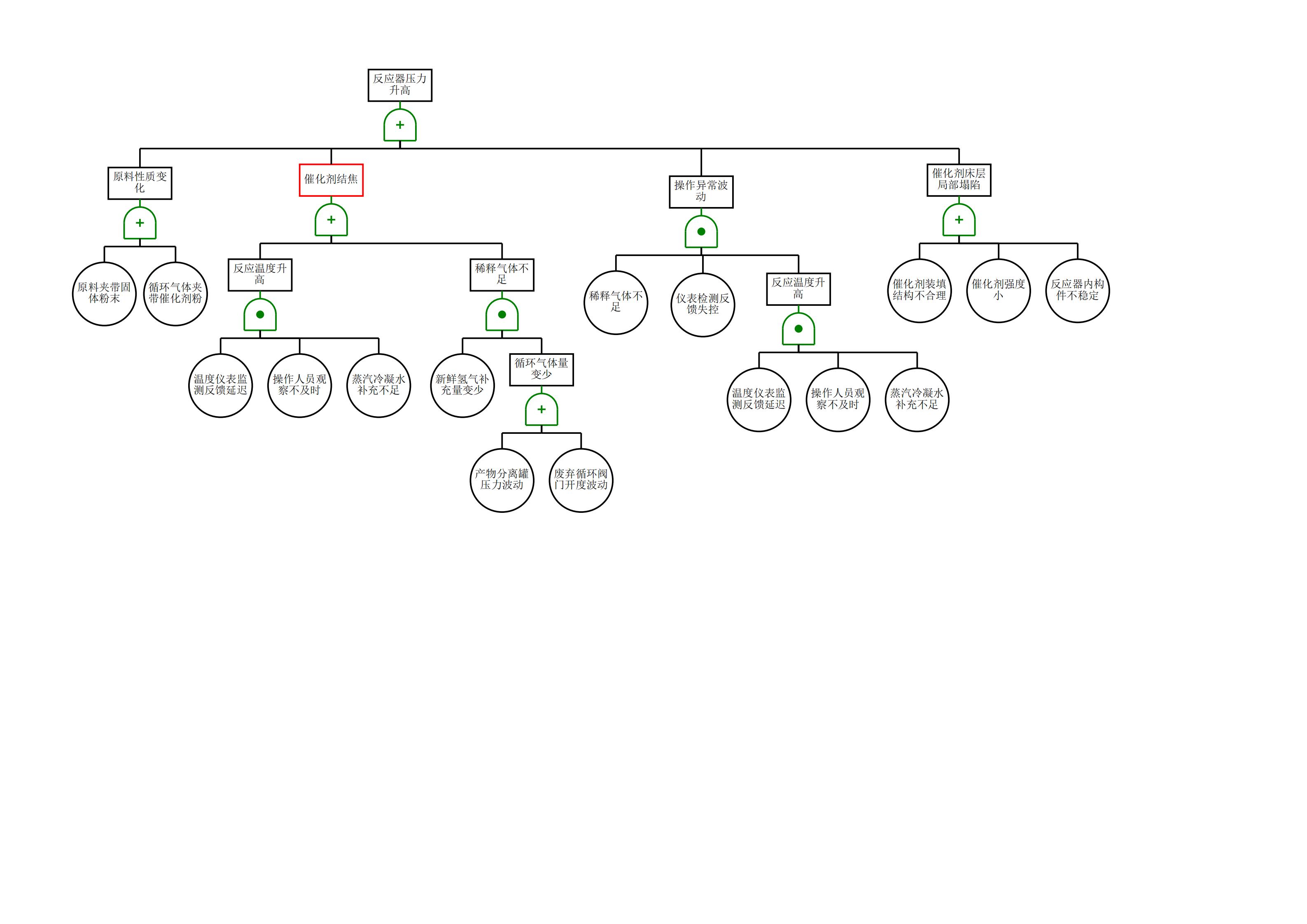

| 54 | 3.管路失效.ffta | 9.37K |
| 55 | 3.管路失效.jpg | 39.42K |
| 56 | 4.化学物质中毒.ffta | 7.96K |

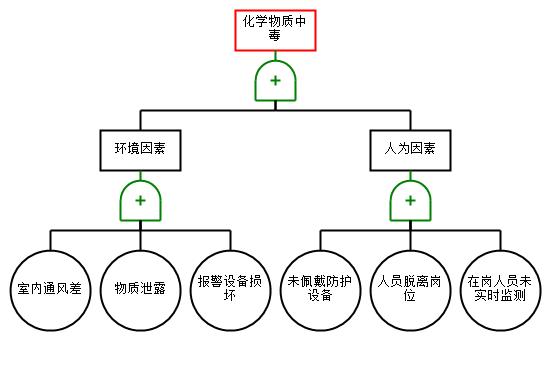

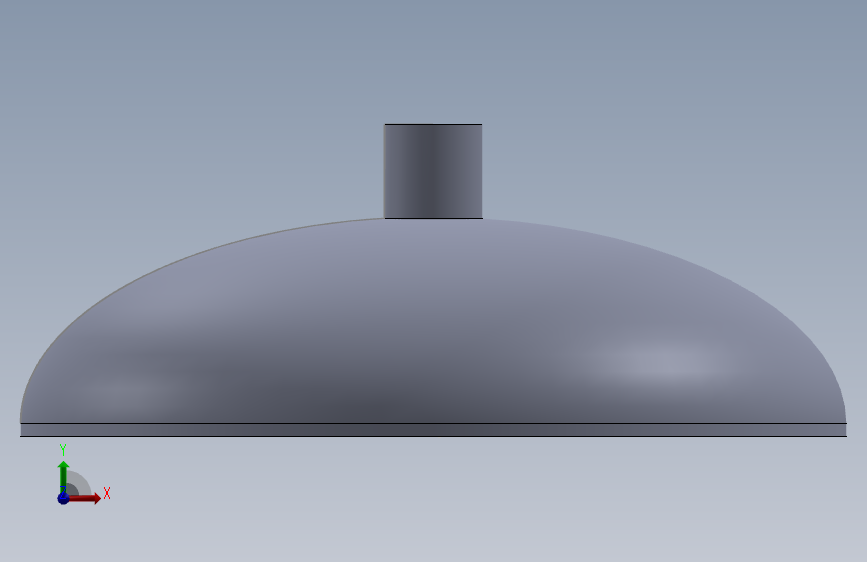

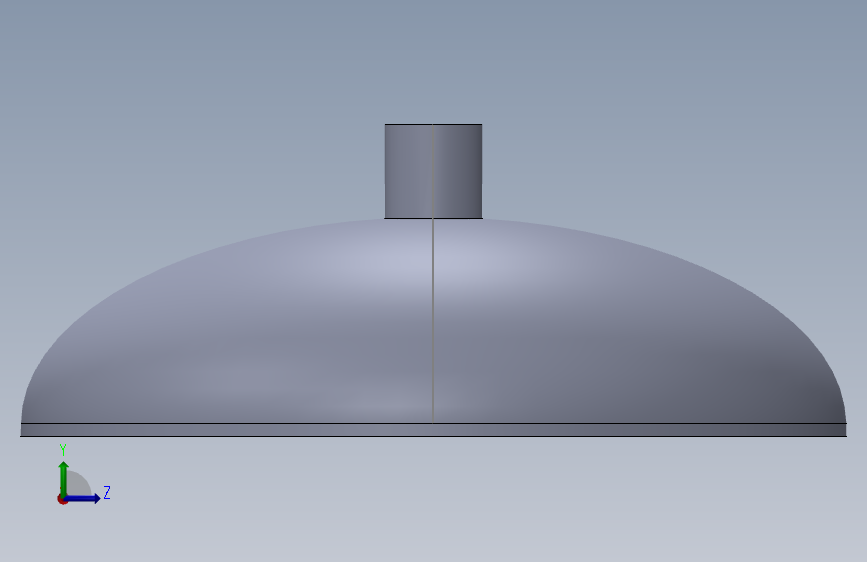

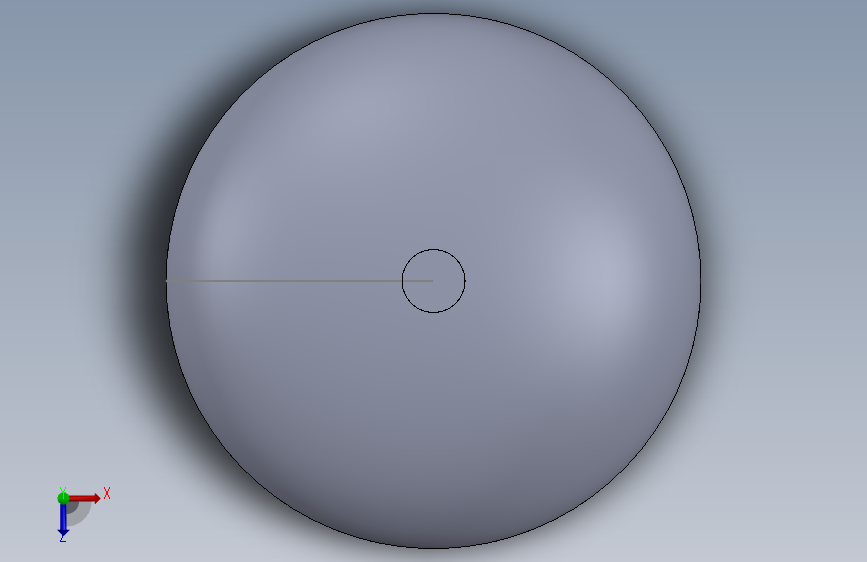

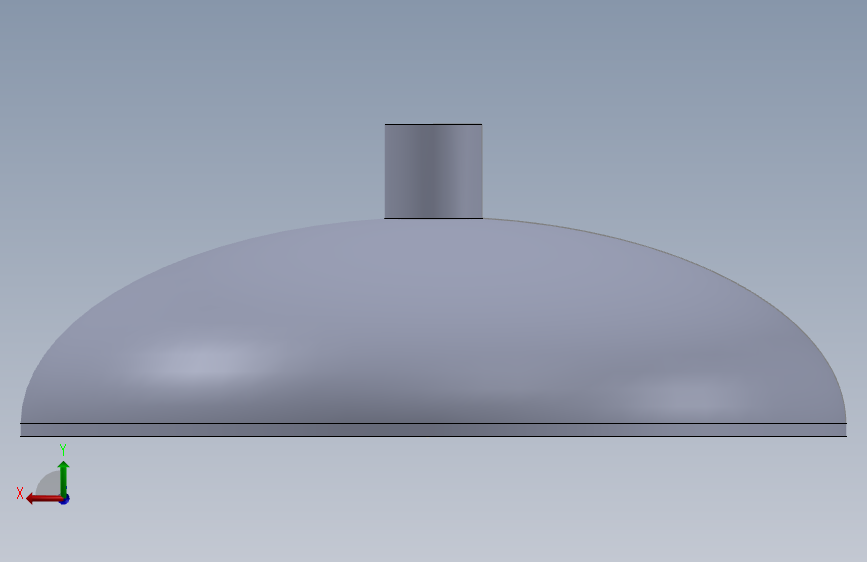

| 57 | 4.化学物质中毒.jpg | 22.95K |
| 58 | 说明.txt | 1019B |
| 59 | R0202设计源文件.mph | 61.89M |
| 60 | 气体分布器设计源文件.SLDPRT | 373.39K |
| 61 | 1.原始流股（全流程模拟）.bkp | 2.17M |
| 62 | 2.对原始流股进行分析.hch | 1.08M |
| 63 | 3.改进工艺流股（全流程模拟）.bkp | 2.28M |

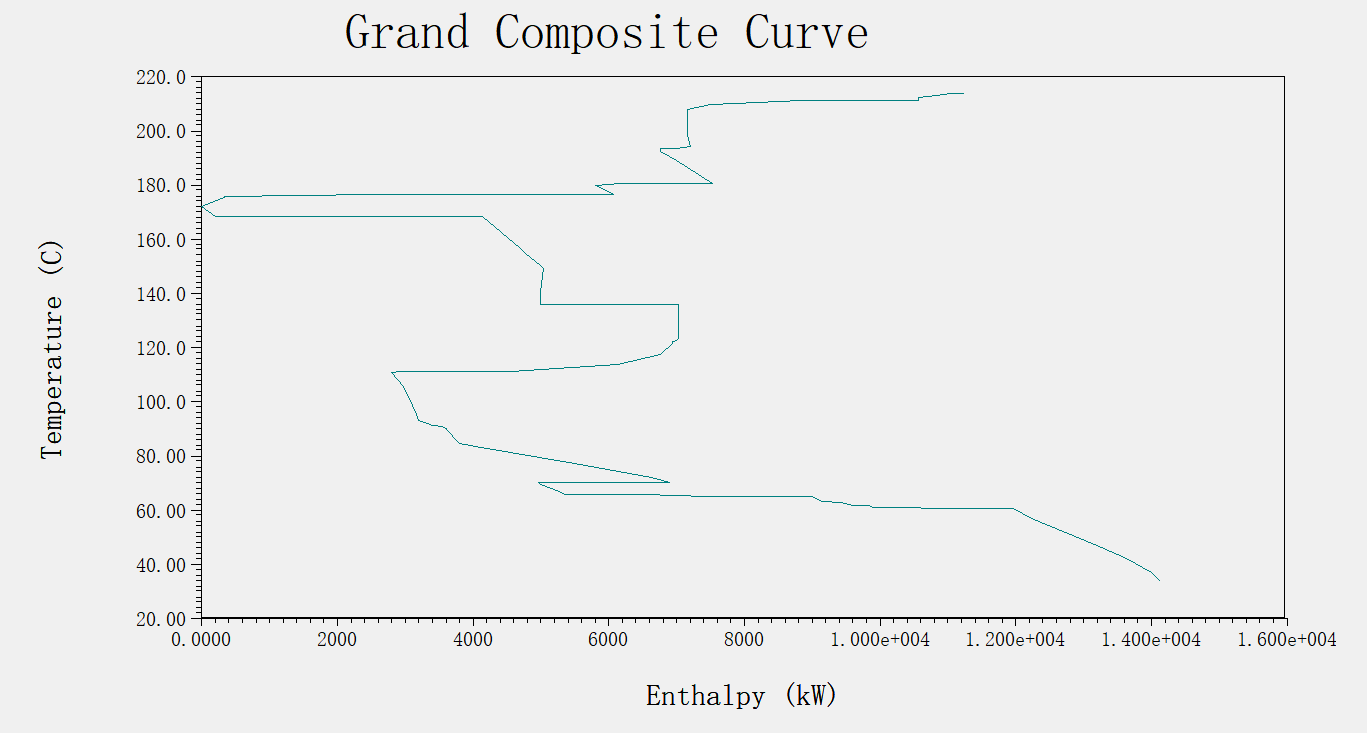

| 64 | 4.对改进流股进行分析（未进行换热网络设计）.hch | 816.26K |
| 65 | 5.换热网络设计.hch | 5.93M |
| 66 | 6.将换热网络带入全流程.bkp | 2.54M |
| 67 | 7.能量集成与换热网络设计.docx | 1.39M |
| 68 | 7.能量集成与换热网络设计.pdf | 1.37M |
| 69 | Readme.txt | 788B |

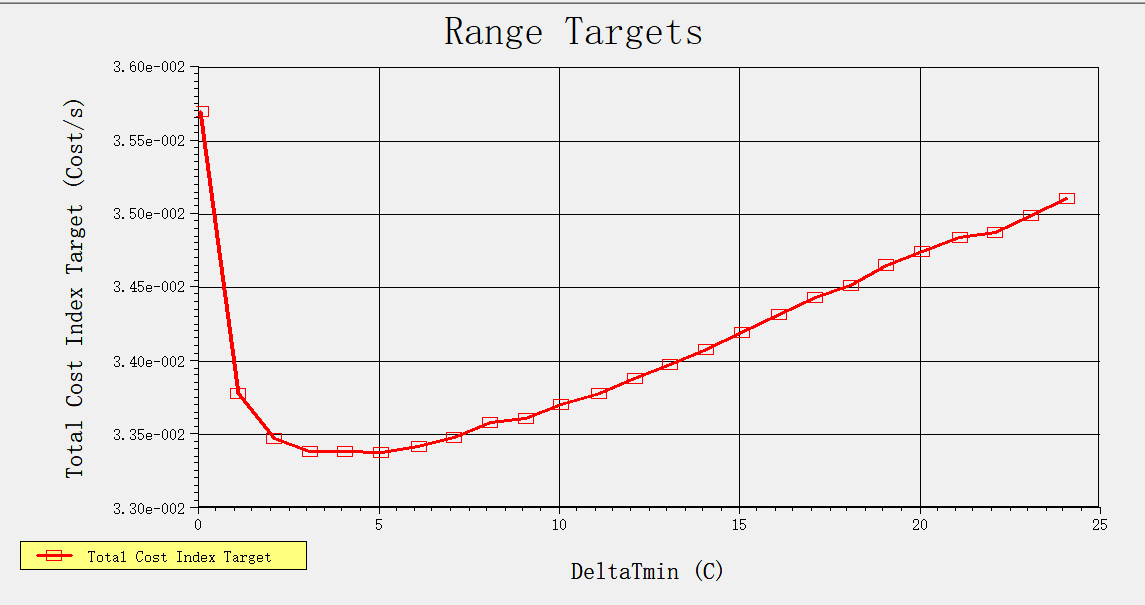

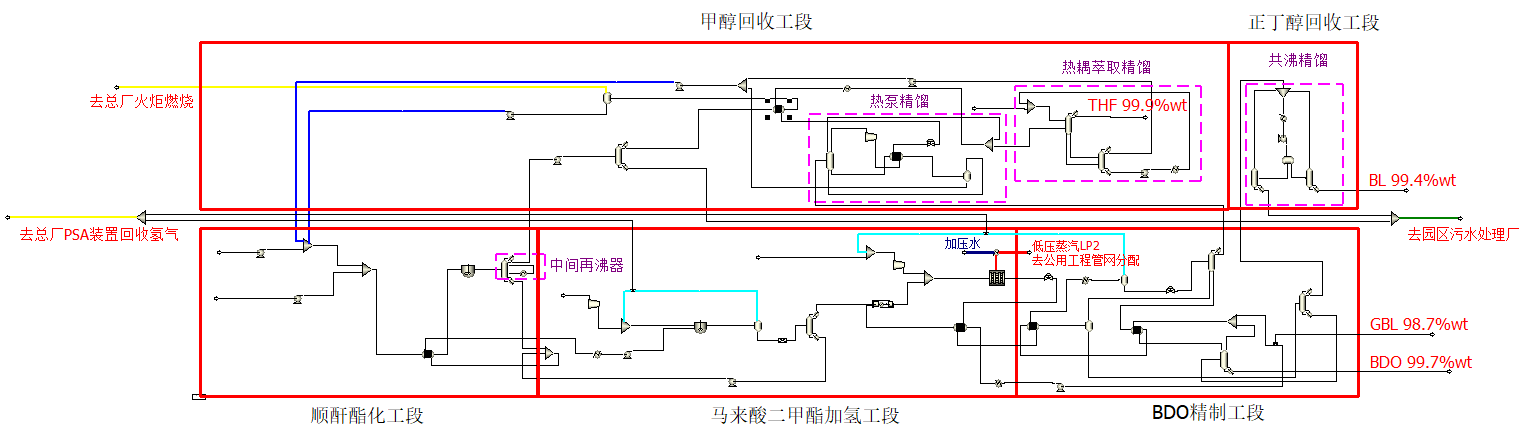

| 70 | 1.最小传热温差-未加节能技术.png | 18.34K |
| 71 | 10.将换热网络带入总流程中.png | 31.55K |
| 72 | 2.组合曲线-未加节能技术.png | 22.80K |
| 73 | 3.总组合曲线-未加节能技术.png | 24.67K |

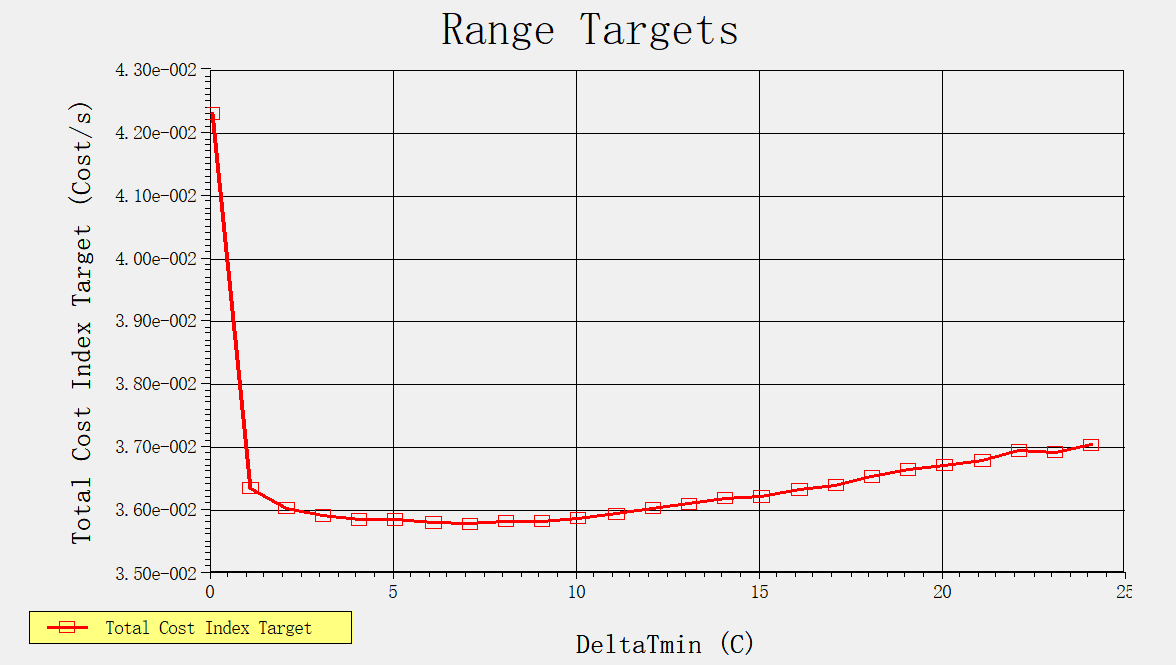

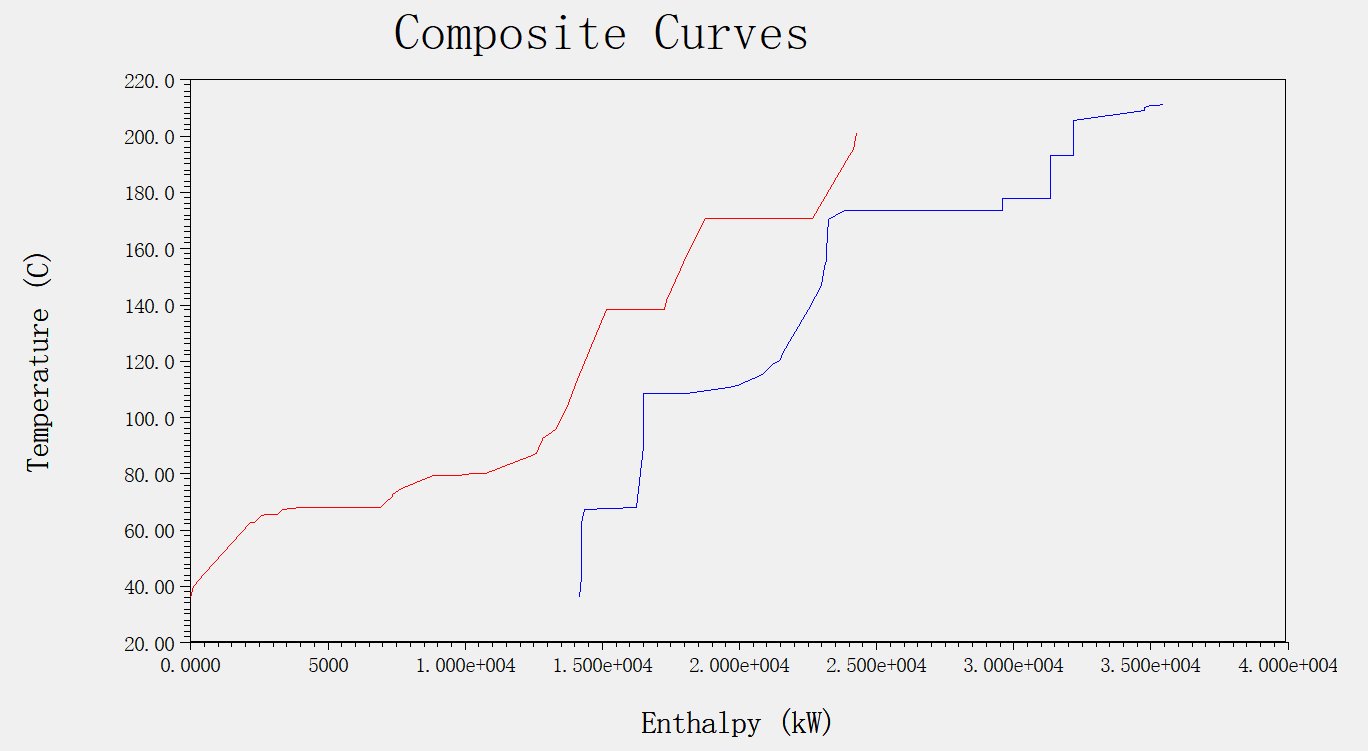

| 74 | 4.最小传热温差-加节能技术.png | 28.37K |

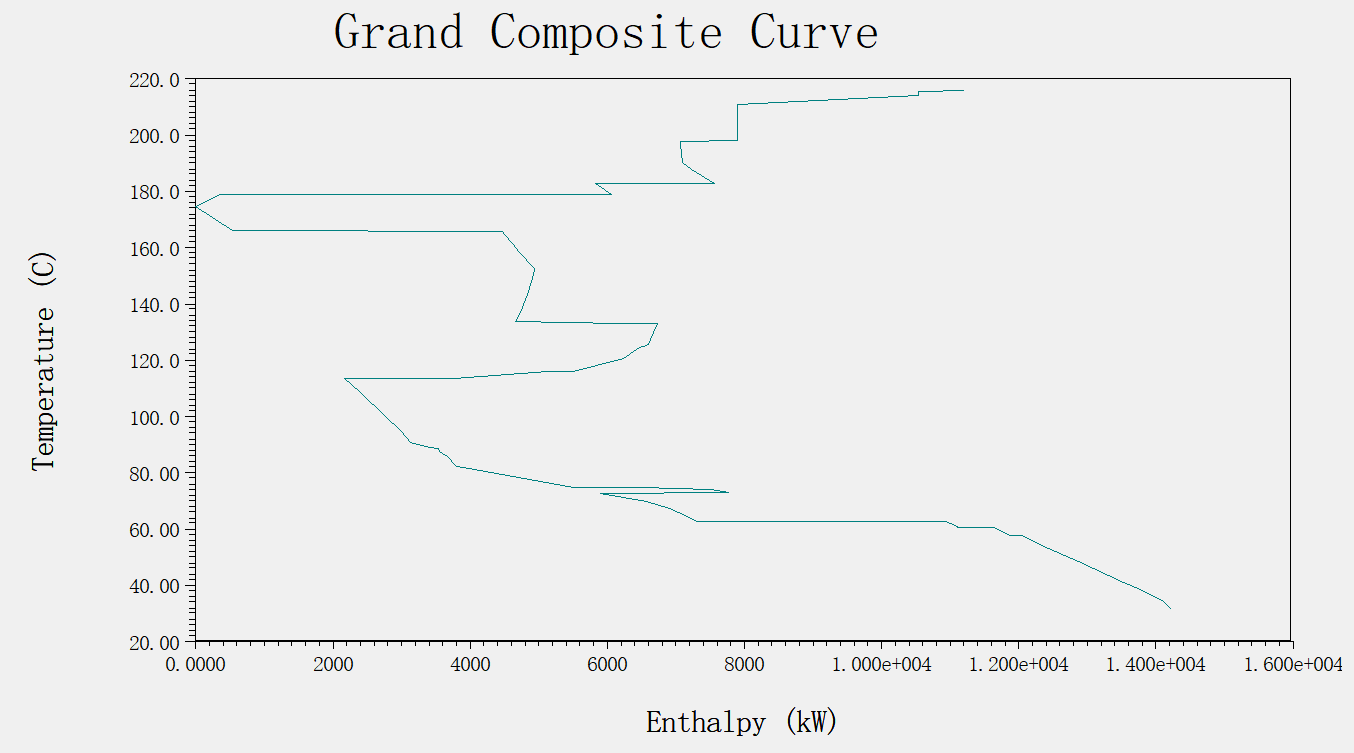

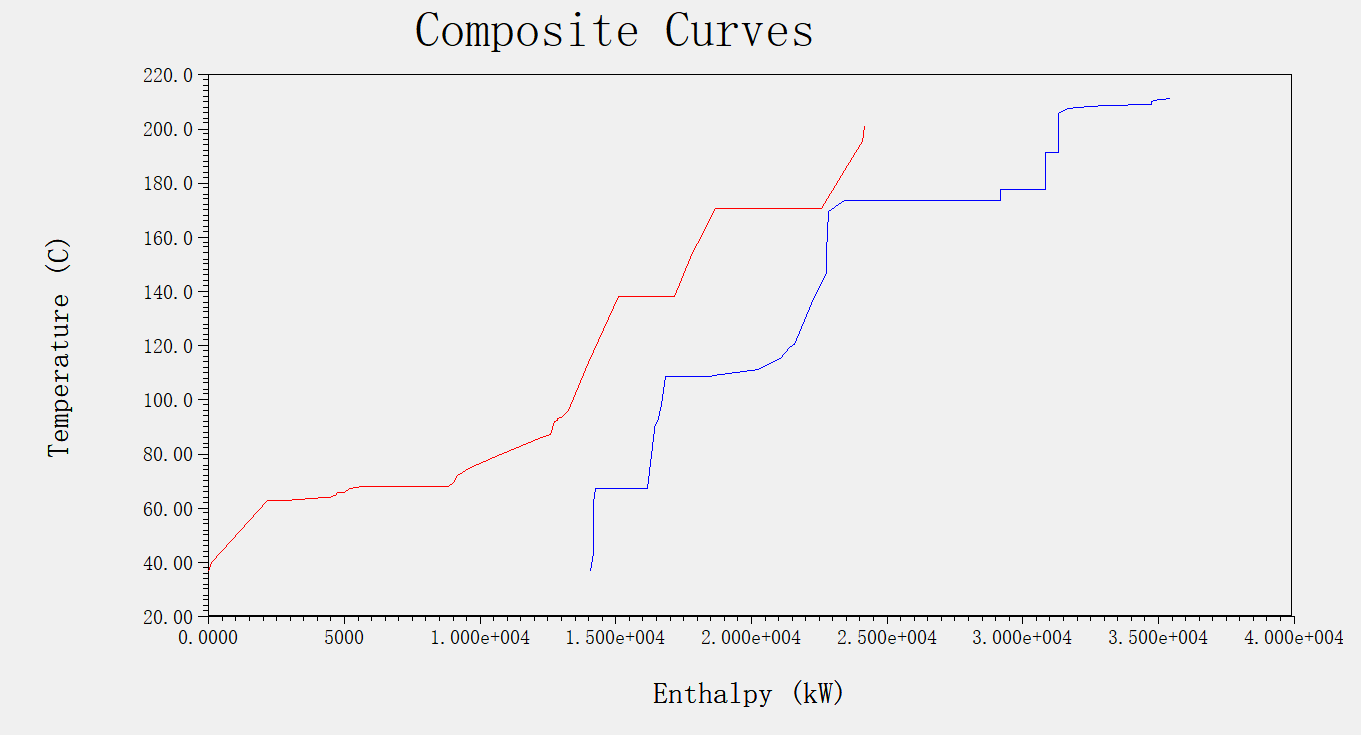

| 75 | 5.组合曲线-加节能技术.png | 23.82K |
| 76 | 6.总组合曲线-加节能技术.png | 25.50K |

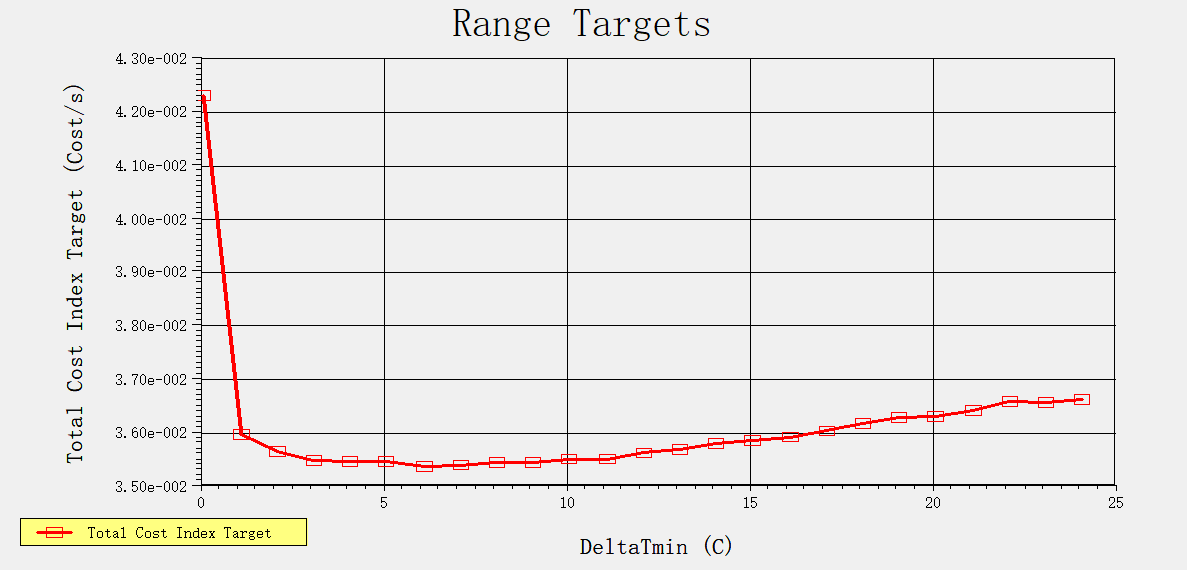

| 77 | 7.最小传热温差-删除节能技术匹配好的流股.png | 17.58K |
| 78 | 8.未优化的换热网络.png | 43.14K |

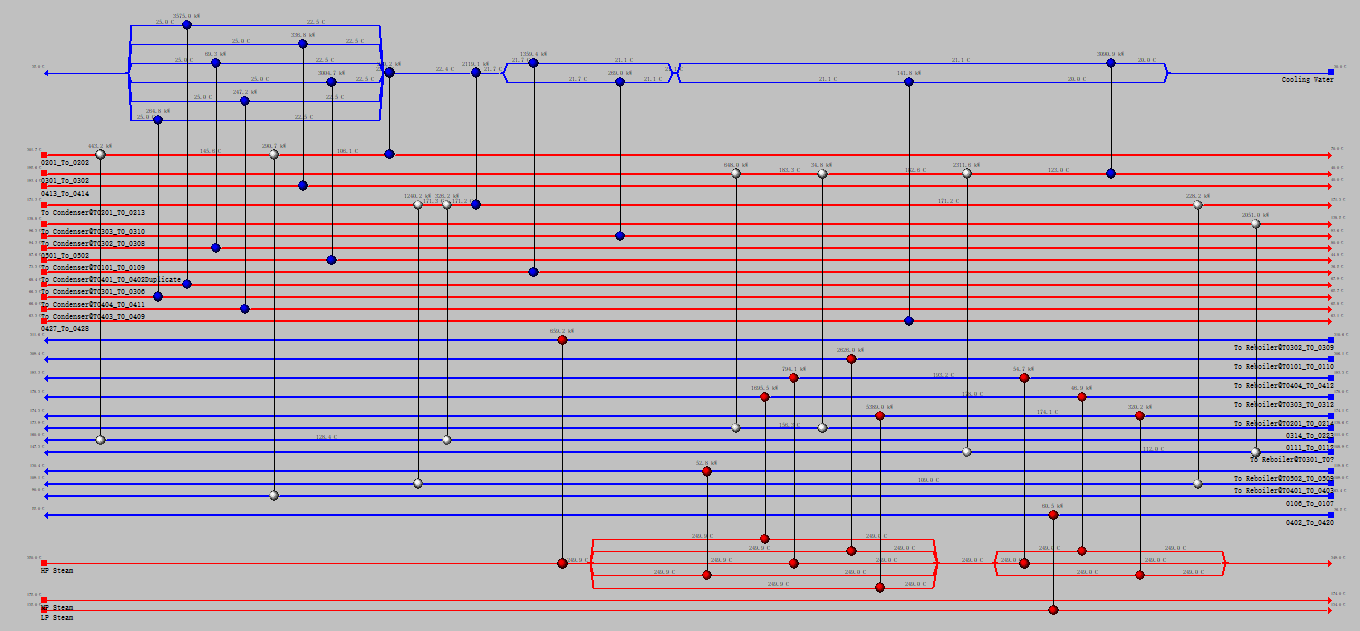

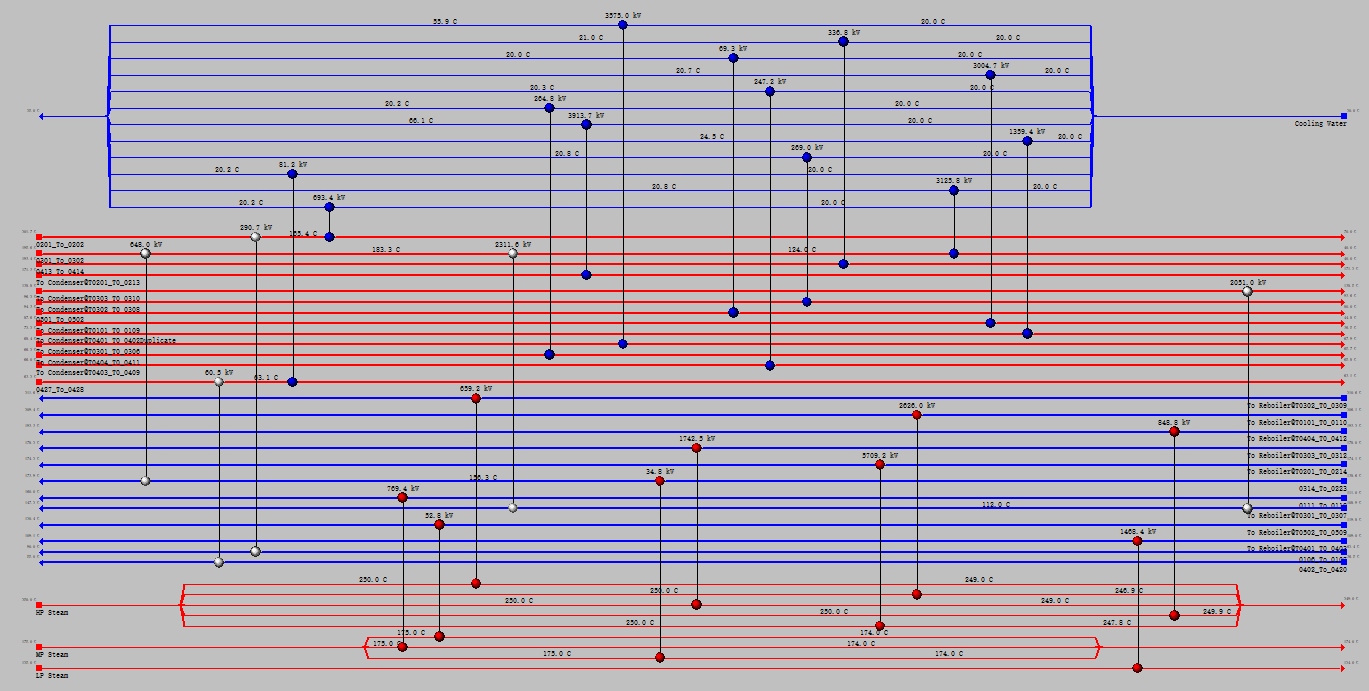

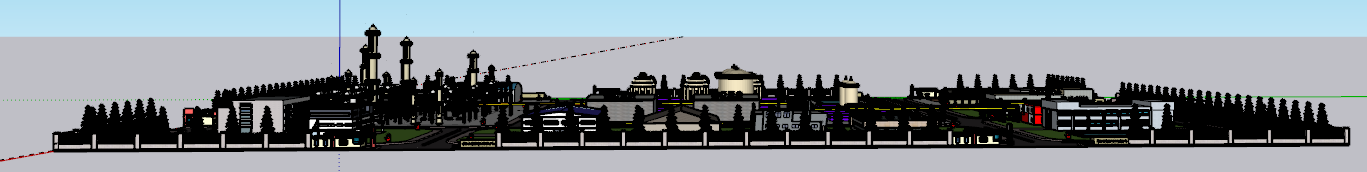

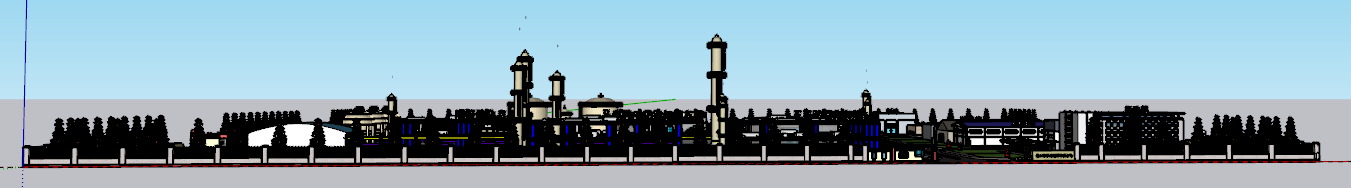

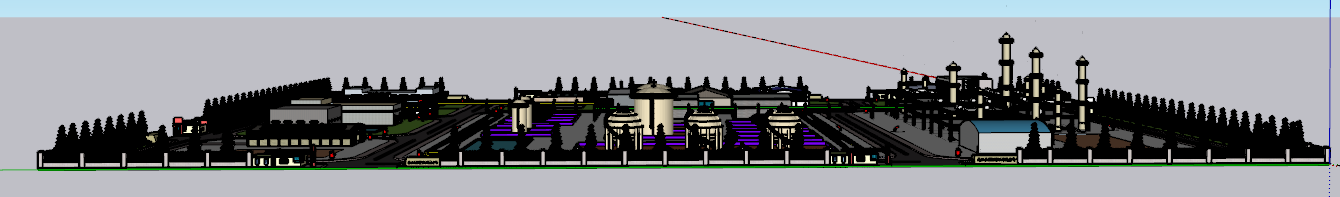

| 79 | 9.优化后的换热网络.png | 46.28K |
| 80 | E0101.EDR | 249.53K |
| 81 | E0101报告书.pdf | 4.63M |
| 82 | E0204.EDR | 285.00K |
| 83 | E0204报告书.pdf | 4.60M |
| 84 | R0202反应器强度校核.docx | 755.59K |
| 85 | R0202反应器强度校核.pdf | 824.62K |
| 86 | R0202反应器校核.fx3 | 26.05K |
| 87 | T0401塔设备强度校核.docx | 202.57K |
| 88 | T0401塔设备强度校核.pdf | 581.47K |
| 89 | T0401强度校核.cn2 | 32.58K |
| 90 | E0101换热器强度校核.docx | 739.99K |
| 91 | E0101换热器强度校核.pdf | 801.99K |
| 92 | E0101换热器校核.fx3 | 26.05K |
| 93 | 说明.txt | 1019B |
| 94 | 物料工艺流程图（PFD）.bak | 743.94K |
| 95 | 物料工艺流程图（PFD）.dwg | 864.74K |
| 96 | 管道及仪表流程图（PID）.bak | 1.11M |
| 97 | 管道及仪表流程图（PID）.dwg | 1.11M |
| 98 | 车间设备布置图.bak | 240.86K |
| 99 | 车间设备布置图.dwg | 242.73K |
| 100 | 厂区总平面布置图.dwg | 259.09K |
| 101 | E0101设备工艺条件图.dwg | 140.10K |
| 102 | R0202设备工艺条件图.dwg | 115.46K |
| 103 | T0401设备工艺条件图.dwg | 103.75K |
| 104 | 物料工艺流程图（PFD）.bak | 785.66K |
| 105 | 物料工艺流程图（PFD）.dwg | 897.00K |
| 106 | 管道及仪表流程图（PID）.bak | 1.12M |
| 107 | 管道及仪表流程图（PID）.dwg | 1.13M |
| 108 | 车间设备布置图.bak | 263.25K |
| 109 | 车间设备布置图.dwg | 263.22K |
| 110 | 厂区总平面布置图.dwg | 266.44K |
| 111 | E0101设备工艺条件图.dwg | 147.47K |
| 112 | R0202设备工艺条件图.dwg | 119.31K |
| 113 | T0401设备工艺条件图.dwg | 119.94K |
| 114 | 物料工艺流程图（PFD）.bak | 971.16K |
| 115 | 物料工艺流程图（PFD）.dwg | 972.22K |
| 116 | 管道及仪表流程图（PID）.bak | 1.15M |
| 117 | 管道及仪表流程图（PID）.dwg | 1.15M |
| 118 | 车间设备布置图.bak | 245.60K |
| 119 | 车间设备布置图.dwg | 237.19K |
| 120 | 厂区总平面布置图.dwg | 241.80K |
| 121 | E0101设备工艺条件图.dwg | 125.33K |
| 122 | R0202设备工艺条件图.dwg | 98.51K |
| 123 | T0401设备工艺条件图.dwg | 88.91K |
| 124 | DEBC.txt | 910.88K |
| 125 | PDMS源文件说明.txt | 844B |
| 126 | desktop.ini | 46B |
| 127 | 厂区三维布置图.skp | 254.01M |
| 128 | 右视图.png | 53.57K |
| 129 | 后视图.png | 45.42K |
| 130 | 左视图.png | 57.81K |

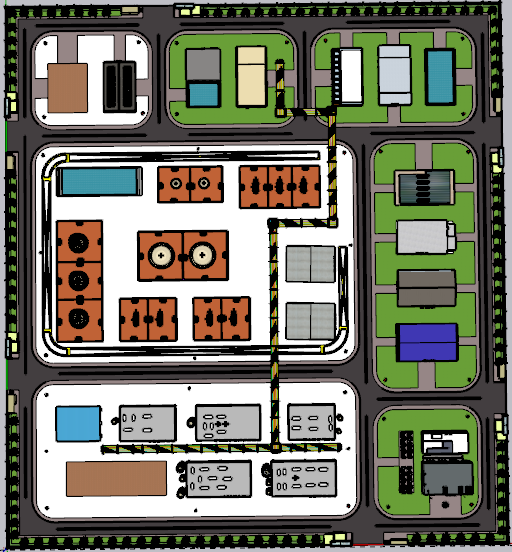

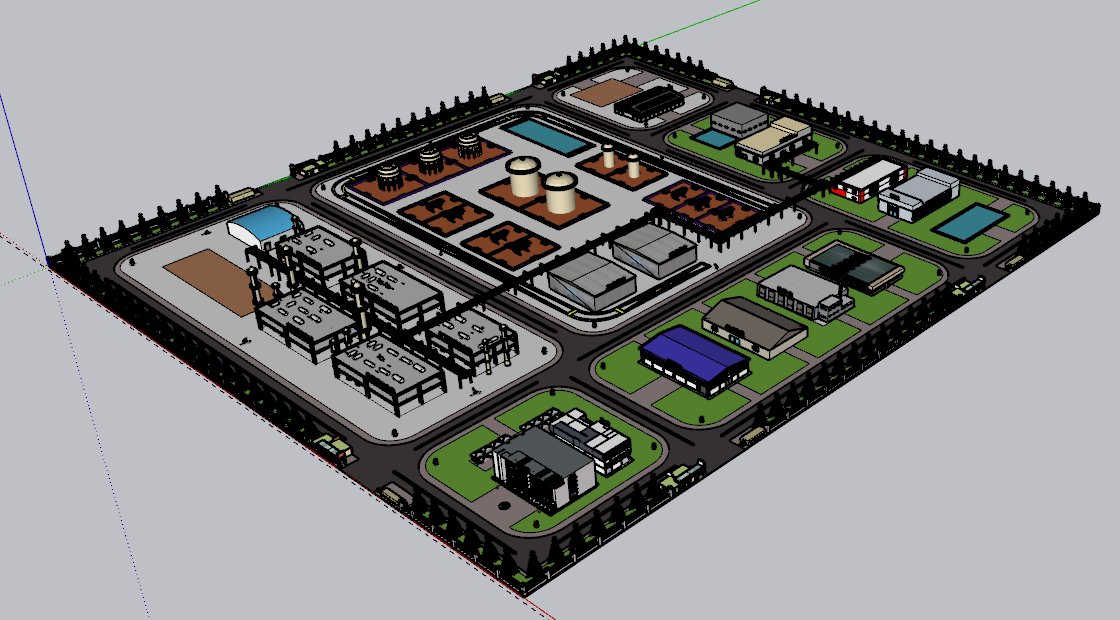

| 131 | 等轴视图.png | 216.60K |
| 132 | 顶视图.png | 98.63K |

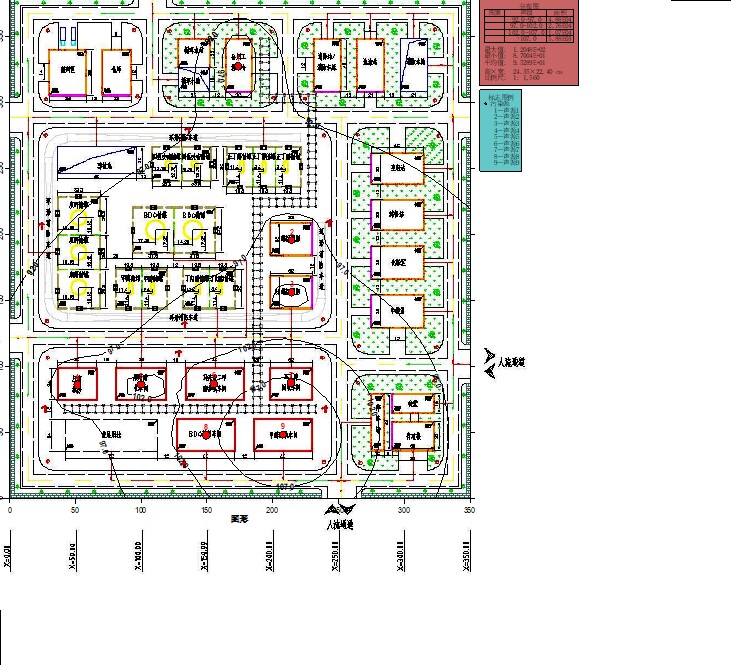

| 133 | 厂区平面噪声预测图.JPG | 177.39K |
| 134 | 噪声分析源文件.ein | 56.02K |
| 135 | 背景图源文件.BIF | 111B |
| 136 | 说明.txt | 649B |
| 137 | BLEVE事故模拟.png | 247.59K |
| 138 | γ-丁内酯储罐ALOHA分析源文件.alo | 4.73K |
| 139 | 人员中毒事故模拟.png | 240.38K |

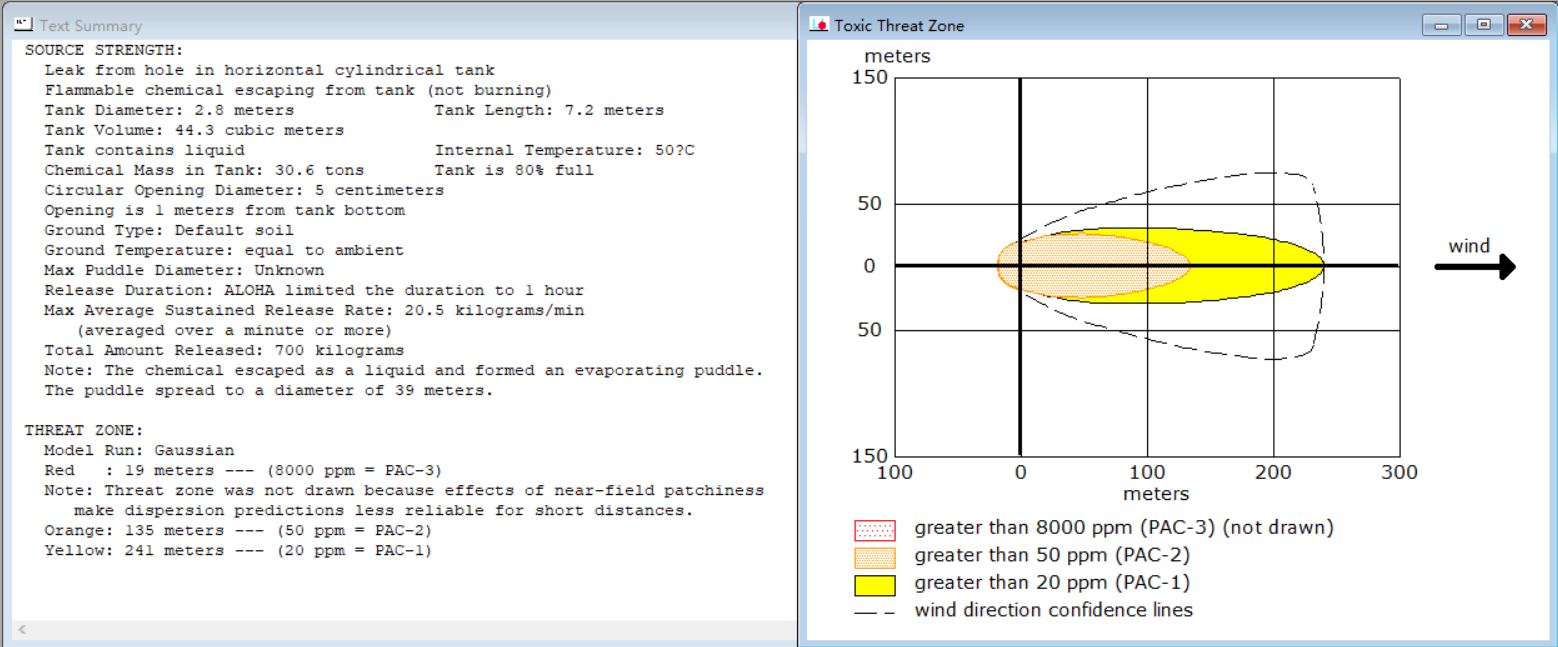

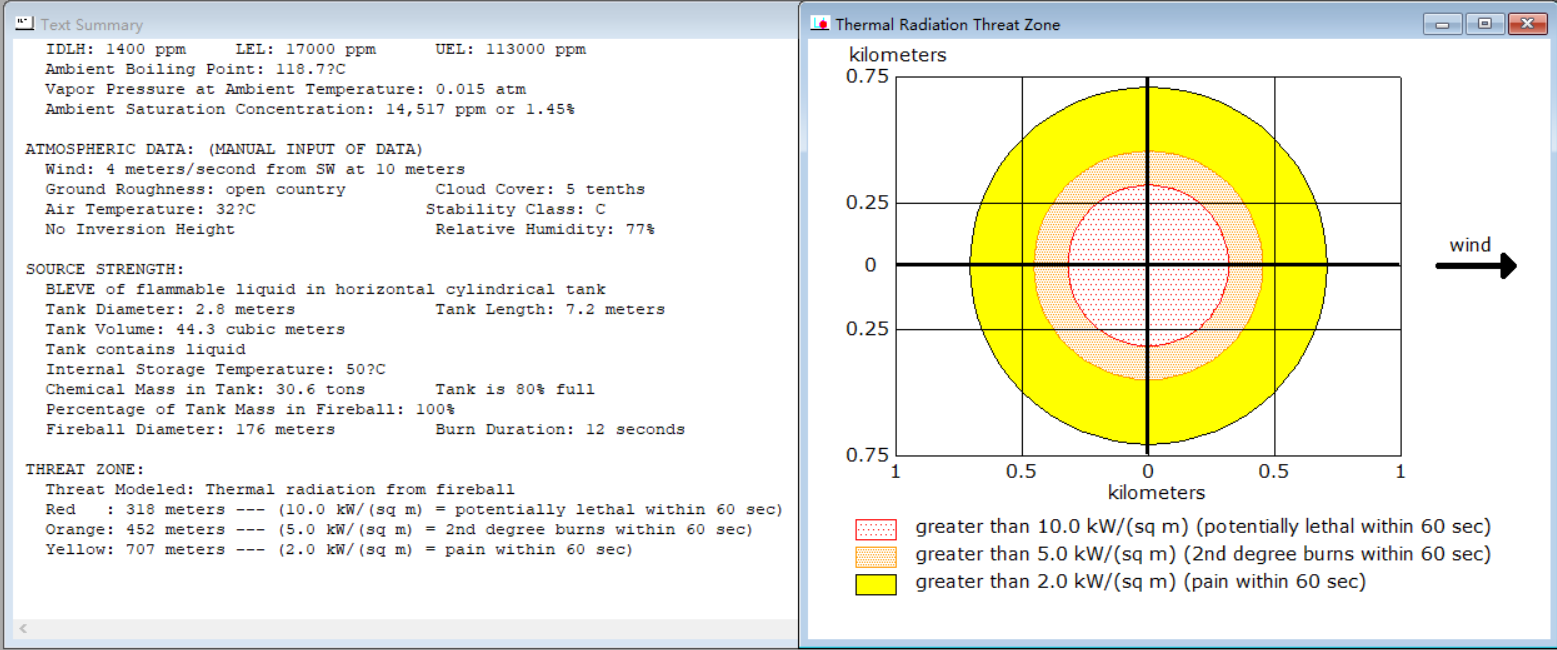

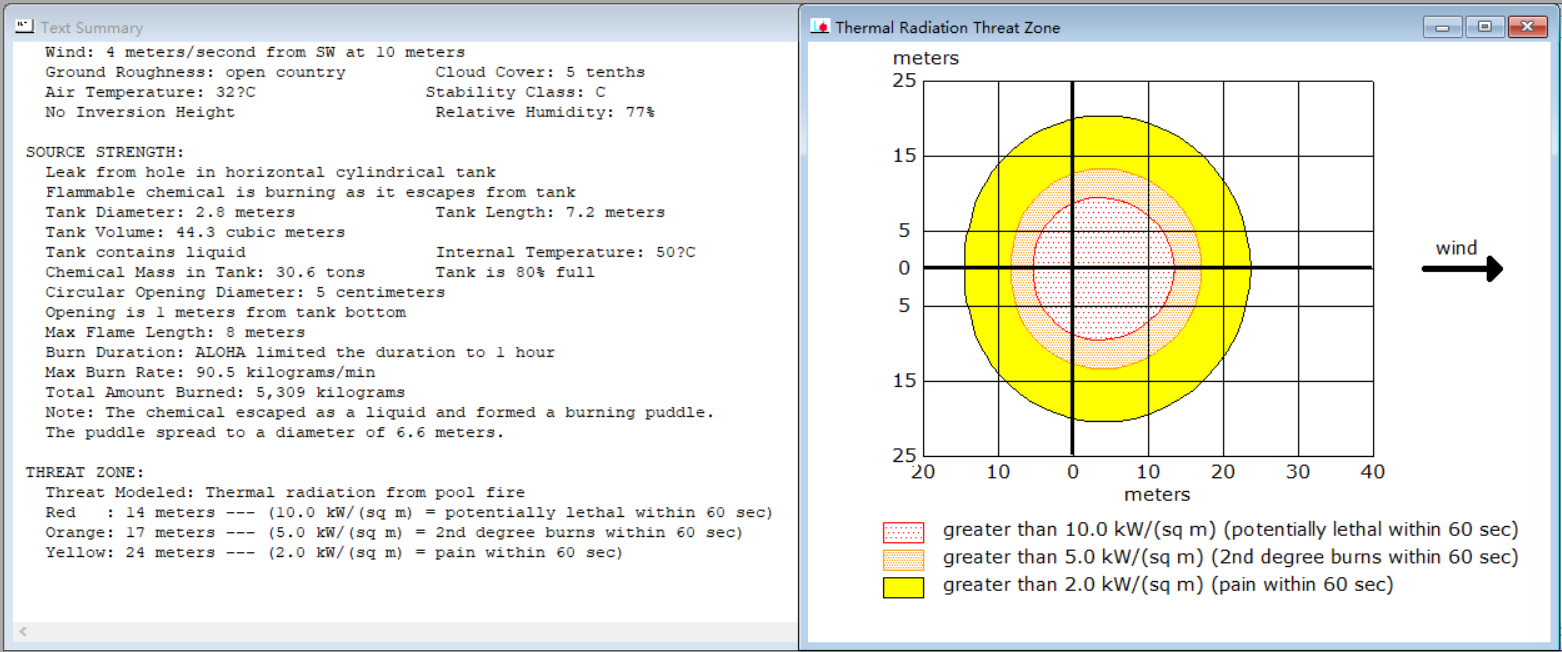

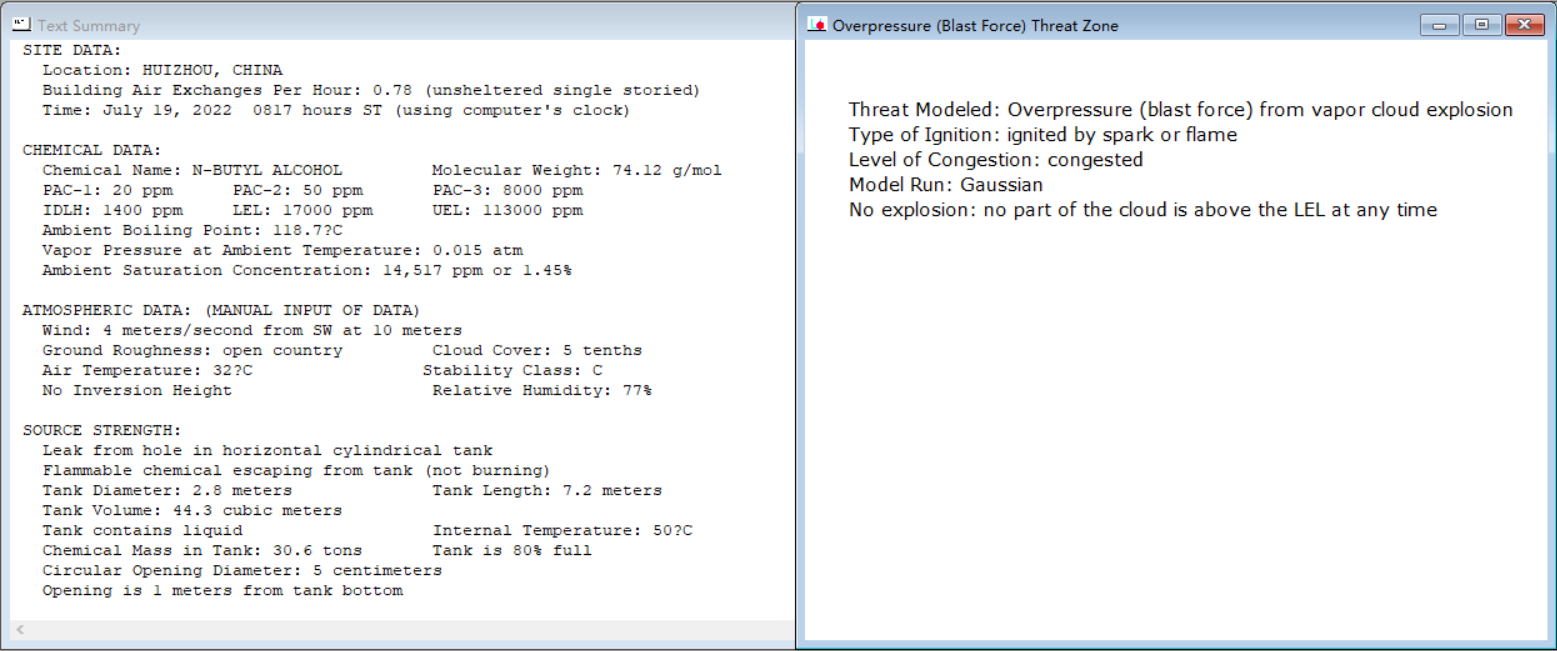

| 140 | 池火灾事故模拟.png | 250.24K |
| 141 | 蒸汽云爆炸事故模拟.png | 219.18K |
| 142 | BLEVE事故模拟.png | 243.66K |
| 143 | 人员中毒事故模拟.png | 232.86K |
| 144 | 四氢呋喃储罐ALOHA分析源文件.alo | 4.73K |
| 145 | 池火灾事故模拟.png | 247.00K |
| 146 | 蒸汽云爆炸事故模拟.png | 242.35K |
| 147 | BLEVE事故模拟.png | 248.60K |
| 148 | 人员中毒事故模拟.png | 230.91K |
| 149 | 正丁醇储罐ALOHA分析源文件.alo | 4.73K |
| 150 | 池火灾事故模拟.png | 246.73K |
| 151 | 蒸汽云爆炸事故模拟.png | 215.64K |
| 152 | 设计图册.pdf | 15.67M |
| 153 | 物料工艺流程图（PFD）-彩色版.pdf | 4.18M |
| 154 | 物料工艺流程图（PFD）-黑白版.pdf | 9.60M |
| 155 | 管道及仪表流程图（PID）-彩色版.pdf | 3.94M |
| 156 | 管道及仪表流程图（PID）-黑白版.pdf | 1.64M |
| 157 | 车间设备布置图-彩色版.pdf | 690.86K |
| 158 | 车间设备布置图-黑白版.pdf | 335.30K |
| 159 | 厂区总平面布置图-彩色版.pdf | 342.39K |
| 160 | 厂区总平面布置图-黑白版.pdf | 287.04K |
| 161 | E0101工艺条件图-彩色.pdf | 78.52K |
| 162 | E0101工艺条件图-黑白.pdf | 60.07K |
| 163 | R0202工艺条件图-彩色.pdf | 64.50K |
| 164 | R0202工艺条件图-黑白.pdf | 65.80K |
| 165 | T0401设备工艺条件图-彩色.pdf | 114.89K |
| 166 | T0401设备工艺条件图-黑白.pdf | 114.80K |
| 167 | 厂区三维布置图.pdf | 301.90K |
| 168 | 三维配管图.pdf | 254.71K |
| 169 | 车间三维布置图.pdf | 626.90K |
| 170 | 管道轴测图.pdf | 4.58M |
| 171 | 1-可行性研究报告.docx | 2.61M |
| 172 | 2-初步设计说明书.docx | 5.25M |
| 173 | 3-设备设计及选型说明.docx | 7.50M |
| 174 | 4-创新性说明书.docx | 2.84M |
| 175 | 5-经济分析.docx | 1002.04K |
| 176 | 6-环境影响评价报告.docx | 2.67M |
| 177 | 7-安全评价报告.docx | 1.56M |
| 178 | 8-能量集成与换热网络设计.docx | 1.39M |
| 179 | 附录1-物料衡算书.docx | 568.66K |
| 180 | 附录2-能量衡算书.docx | 928.51K |
| 181 | 附录3-设备选型一览表.docx | 937.87K |
| 182 | 附录4-公用工程供应方案及协议.docx | 762.25K |
| 183 | 附录5-物质MSDS一览表.docx | 879.28K |
| 184 | 附录6-HAZOP分析报告书.docx | 906.07K |
| 185 | 附录7-管道选型一览表.docx | 889.12K |
| 186 | 反应动力学说明书.docx | 1.28M |
| 187 | Akineticapproachtotheesterificationofmaleicanhydridewith.pdf | 413.46K |
| 188 | kineticsofselectivehydrogenationofdimethylmaleatetodimethylsuccinateinliquidphase.pdf | 298.89K |
| 189 | UntersuchungdereinstufigenGasphasenhydrierungvonDimethylmaleatzurHertellungvongamma-Butyrolacton14-B[21].pdf | 1.04M |
| 190 | 一种反干扰卧式液液分相器.pdf | 11.76M |
| 191 | 一种用于气液分离器的折流板式除沫器.pdf | 9.45M |
| 192 | 一种适用于隔壁塔的气体分配装置.pdf | 23.78M |
