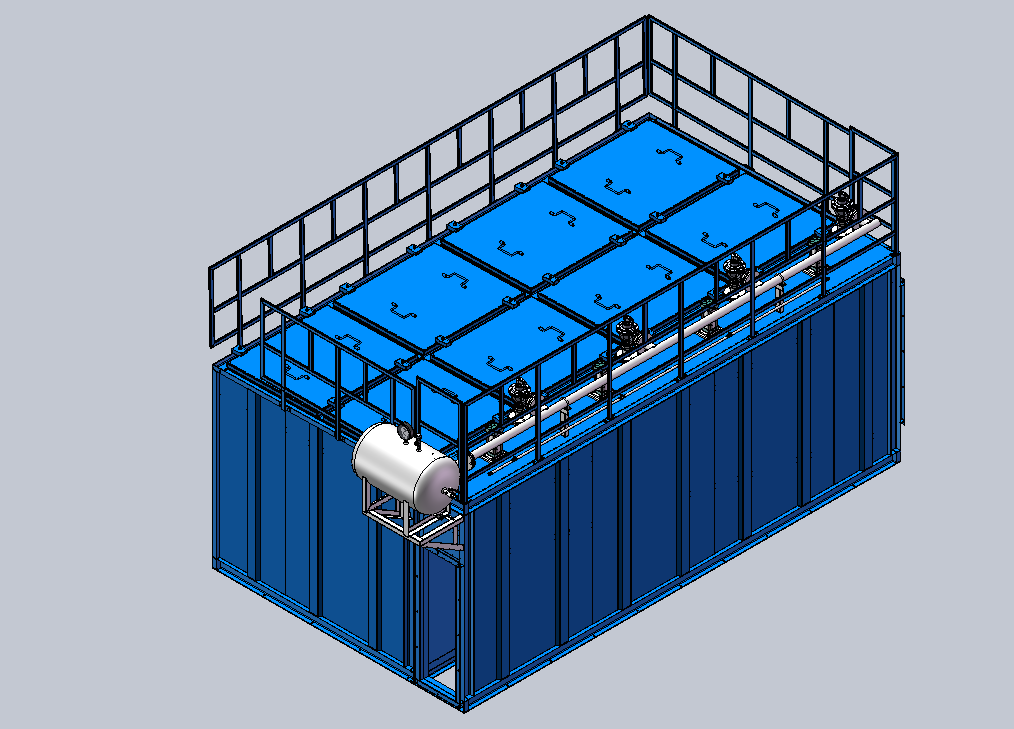

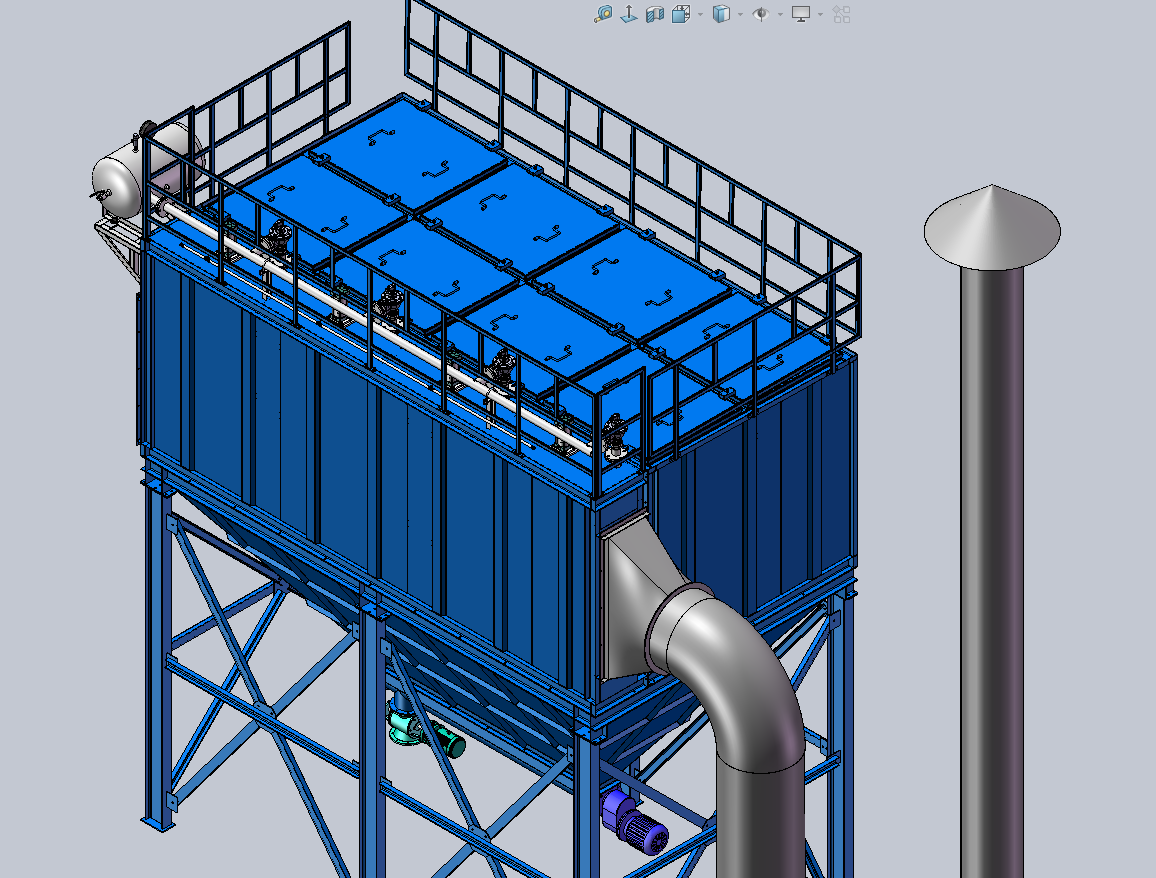

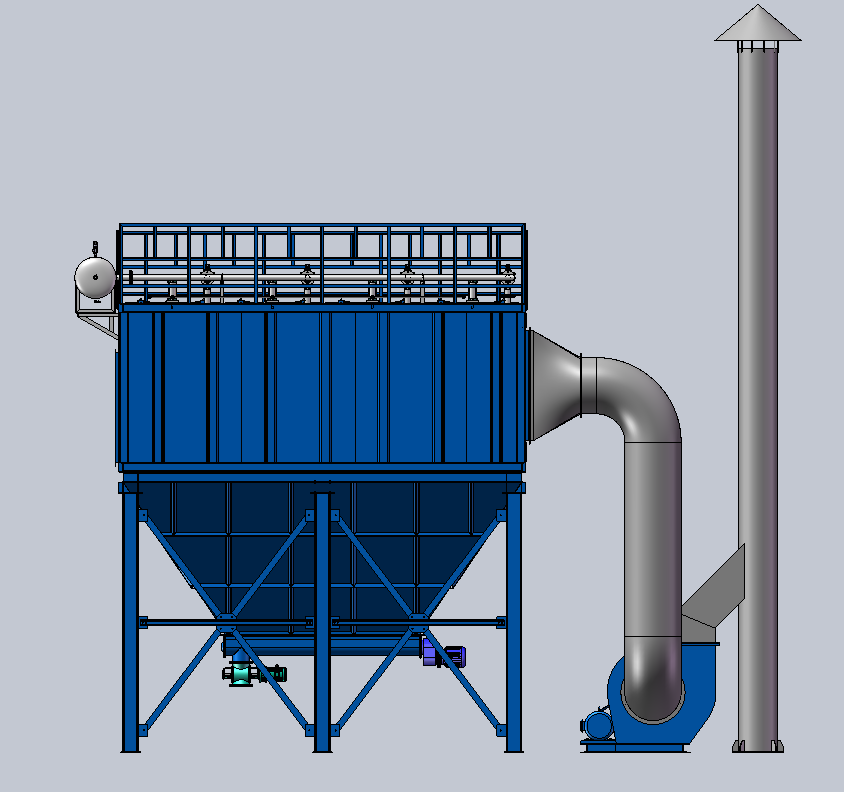

PPC96-4脉冲袋式除尘器（三维）（ID:2837026）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17635658732526.rar | 37.89M |
| 2 | 8C烟囱.SLDPRT | 207.28K |
| 3 | 96-4出风管.SLDPRT | 399.74K |
| 4 | 96-4脉冲袋式除尘器.SLDASM | 6.33M |
| 5 | Y5-48-8C引风机.SLDPRT | 2.46M |
| 6 | 96-4下部分.SLDASM | 1.47M |
| 7 | 96-4接灰斗.SLDPRT | 1.52M |
| 8 | 96-4支腿.SLDPRT | 1.13M |
| 9 | 96-4除尘出料螺旋机壳.SLDPRT | 563.08K |
| 10 | Φ219配用电机.SLDPRT | 344.85K |
| 11 | 星型卸灰阀[YCD-H6].SLDPRT | 1.08M |
| 12 | 除尘U型螺旋.SLDASM | 906.02K |
| 13 | 96-4上箱体.SLDPRT | 1.91M |
| 14 | 96-4侧面板.SLDPRT | 171.84K |
| 15 | 96-4侧面栏杆A.SLDPRT | 545.23K |
| 16 | 96-4侧面栏杆B.SLDPRT | 604.94K |
| 17 | 96-4端面栏杆A.SLDPRT | 181.46K |
| 18 | 96-4端面栏杆B.SLDPRT | 347.62K |
| 19 | 96-4端面栏杆C.SLDPRT | 366.21K |
| 20 | 96-4箱体.SLDASM | 4.53M |
| 21 | 96-4面板A.SLDPRT | 121.13K |
| 22 | 96-4面板B.SLDPRT | 127.80K |
| 23 | 96-4面板C.SLDPRT | 120.62K |
| 24 | 96-4面板D.SLDPRT | 129.16K |
| 25 | 96-4风箱.SLDPRT | 1.04M |
| 26 | 96花板.SLDPRT | 214.69K |
| 27 | 中压板.SLDPRT | 100.38K |
| 28 | 中盖.SLDPRT | 535.80K |
| 29 | 边压板.SLDPRT | 116.17K |
| 30 | 边盖.SLDPRT | 535.80K |
| 31 | 96-4气孔门.SLDASM | 171.23K |
| 32 | 气缸安装板.SLDPRT | 81.53K |
| 33 | 风口盖板.SLDPRT | 69.49K |
| 34 | SC100气缸Y接头.SLDPRT | 106.35K |
| 35 | 标准型CTSC系列气缸[CTSC-100x150-H-FA].sldasm | 179.06K |
| 36 | 标准型CTSC系列气缸[CTSC-100x150-H-FA]_FA.sldprt | 97.59K |
| 37 | 标准型CTSC系列气缸[CTSC-100x150-H-FA]_活塞杆.sldprt | 124.75K |
| 38 | 标准型CTSC系列气缸[CTSC-100x150-H-FA]_缸体.sldprt | 480.61K |
| 39 | 96-4气管.SLDPRT | 454.00K |
| 40 | 96-4气路.SLDASM | 2.45M |
| 41 | DN65内丝活接.SLDPRT | 139.03K |
| 42 | DN65外丝直接.SLDPRT | 235.07K |
| 43 | SMF-Z-62SG直角式电子脉冲阀[SMF-Z-62SG].sldprt | 1.51M |
| 44 | 三通[WT-1-2].SLDPRT | 353.74K |
| 45 | 喷吹管.SLDPRT | 216.02K |
| 46 | 有边内丝接头[WS-1-2].SLDPRT | 298.88K |
| 47 | 脉冲阀接管.SLDPRT | 122.40K |
| 48 | DN15球阀.sldprt | 319.62K |
| 49 | DN25球阀.sldprt | 365.96K |
| 50 | 压力表（0-1.6Mpa）.sldprt | 2.01M |
| 51 | 安全阀[DN15].sldprt | 282.04K |
| 52 | 气包.SLDPRT | 679.87K |
| 53 | 气包装配.SLDASM | 1.04M |
此图纸下载需要200金币
立即下载
发布者
爱笑的保温杯
创作: 46
粉丝: 4
加入时间：2025-06-23
模型信息
图纸ID：2837026
图纸格式：sldprt,sldasm
文件大小：38.8M
所需金币：200
上传时间：2025-11-19 23:24:37
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
PPC96-4脉冲袋式除尘器
脉冲袋式除尘器
脉冲除尘器
袋式除尘器
除尘器
图纸简介
该除尘器分4个室，每个室配置1个气缸提升阀和1个电磁脉冲阀，采用PLC控制时序动作依次清灰。除尘器下配有1台螺旋输送机和1台星型卸料器。

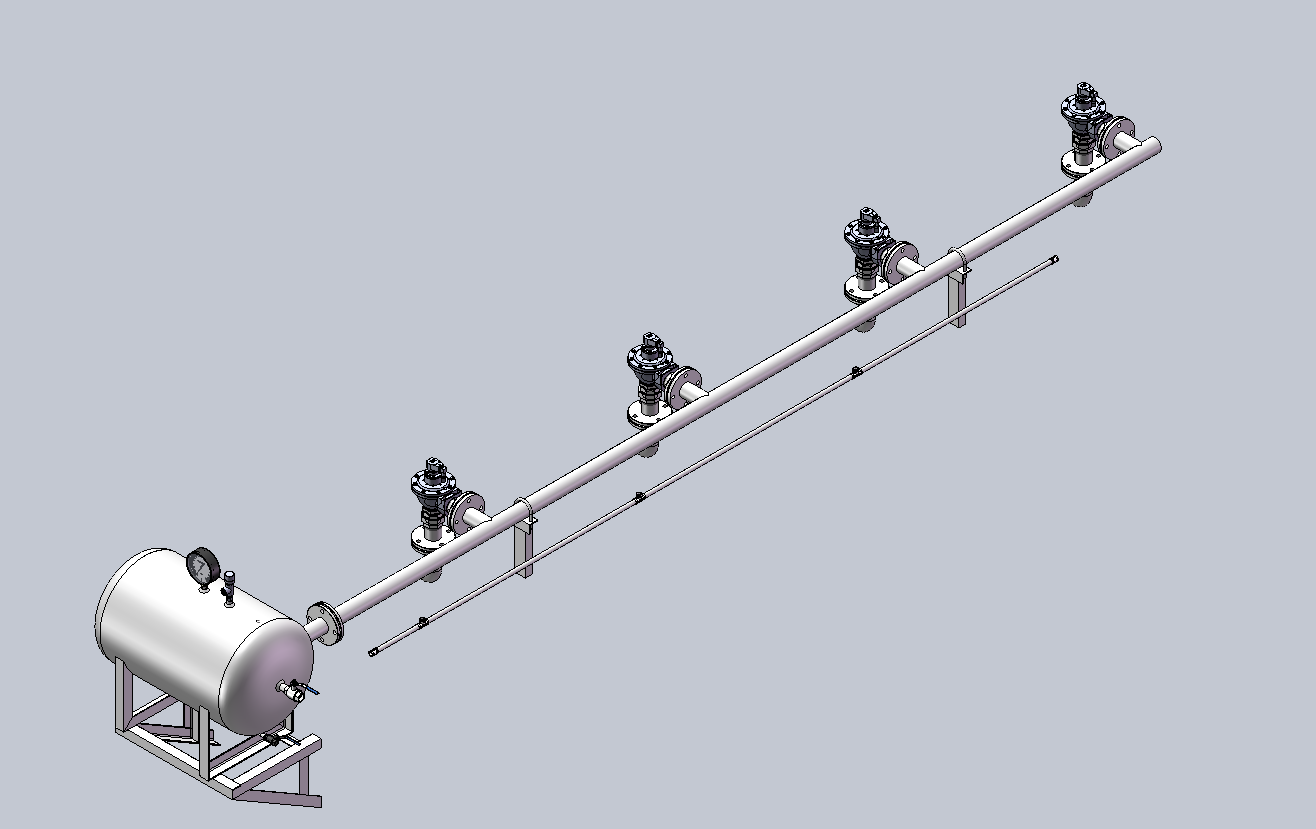

清灰动作程序：第一室清灰前先关闭气缸提升阀，待气缸关闭到位后，本室脉冲阀开始喷吹，喷吹时间0.2s（可调），该室喷吹后间隔2分钟后打开该室气缸提升阀，该室转入正常工作状态。待第一室气缸提升阀打开后，第二室气缸提升阀关闭，然后第二室脉冲阀开始喷吹…… 其它各室按照安装顺序依次类推。一个清灰大循环结束后需停动一时间（具体时间现场确定）。
