PPC96-8袋式脉冲除尘（3D）（ID:2837031）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17635660084936.rar | 42.59M |
| 2 | PPC96-8（3米）脉冲袋式除尘器.SLDASM | 7.80M |
| 3 | ~$PPC96-8（3米）脉冲袋式除尘器.SLDASM | 14B |
| 4 | 96-8下锥斗.SLDPRT | 1.50M |
| 5 | 96-8接灰斗.SLDPRT | 2.00M |
| 6 | 96-8支腿.SLDPRT | 713.49K |
| 7 | 96-8支腿2.SLDPRT | 1014.81K |
| 8 | 96-8锥斗部分.SLDASM | 3.26M |
| 9 | 8米U型槽.SLDPRT | 313.65K |
| 10 | 8米U型螺旋.SLDASM | 2.09M |
| 11 | YCD-H型星型卸灰阀[YCD-H12].SLDPRT | 1.09M |
| 12 | 摆线针轮减速机[BLD2-23-Y4-4P-M1-1].SLDPRT | 1.18M |
| 13 | 方座外球面球轴承UCFS309.sldprt | 880.64K |
| 14 | 00.SLDPRT | 178.99K |
| 15 | 03花板.SLDPRT | 214.69K |
| 16 | 96-83米）上箱体.SLDPRT | 3.27M |
| 17 | 96-8（3米风箱.SLDPRT | 1.77M |
| 18 | 96-8（3米）箱体.SLDASM | 4.87M |
| 19 | DN65内丝活接.SLDPRT | 139.03K |
| 20 | DN65外丝直接.SLDPRT | 235.07K |
| 21 | SMF-Z-62SG直角式电子脉冲阀[SMF-Z-62SG].sldprt | 1.51M |
| 22 | ~$96-8（3米）箱体.SLDASM | 14B |
| 23 | ~$边压板.SLDPRT | 14B |
| 24 | 中压板.SLDPRT | 106.08K |
| 25 | 中盖.SLDPRT | 568.82K |
| 26 | 侧面板.SLDPRT | 176.98K |
| 27 | 侧面栏杆A.SLDPRT | 743.50K |
| 28 | 侧面栏杆B.SLDPRT | 618.24K |
| 29 | 喷吹管.SLDPRT | 197.25K |
| 30 | 气管.SLDPRT | 655.15K |
| 31 | 气缸安装板.SLDPRT | 85.13K |
| 32 | 端面栏杆A.SLDPRT | 315.62K |
| 33 | 端面栏杆B.SLDPRT | 397.76K |
| 34 | 端面栏杆C.SLDPRT | 402.46K |
| 35 | 脉冲阀接管.SLDPRT | 122.40K |
| 36 | 边压板.SLDPRT | 115.28K |
| 37 | 边盖.SLDPRT | 657.41K |
| 38 | 面板A.SLDPRT | 125.10K |
| 39 | 面板C.SLDPRT | 125.42K |
| 40 | 风口盖板.SLDPRT | 70.50K |
| 41 | SC100气缸Y接头.SLDPRT | 106.35K |
| 42 | 标准型CTSC系列气缸[CTSC-100x150-H-FA].sldasm | 179.06K |
| 43 | 标准型CTSC系列气缸[CTSC-100x150-H-FA]_FA.sldprt | 97.59K |
| 44 | 标准型CTSC系列气缸[CTSC-100x150-H-FA]_活塞杆.sldprt | 124.75K |
| 45 | 标准型CTSC系列气缸[CTSC-100x150-H-FA]_缸体.sldprt | 480.61K |
| 46 | DN15球阀.sldprt | 319.62K |
| 47 | DN25球阀.sldprt | 365.96K |
| 48 | 压力表（0-1.6Mpa）.sldprt | 2.01M |
| 49 | 安全阀[DN15].sldprt | 282.04K |
| 50 | 气包.SLDPRT | 542.04K |
| 51 | 气包装配.SLDASM | 1.01M |
此图纸下载需要200金币
立即下载
发布者
爱笑的保温杯
创作: 46
粉丝: 4
加入时间：2025-06-23
模型信息
图纸ID：2837031
图纸格式：sldasm,sldprt
文件大小：43.61M
所需金币：200
上传时间：2025-11-19 23:26:52
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
PPC96-8脉冲袋式除尘器
脉冲袋式除尘器
脉冲除尘器
袋式除尘器
除尘器
图纸简介

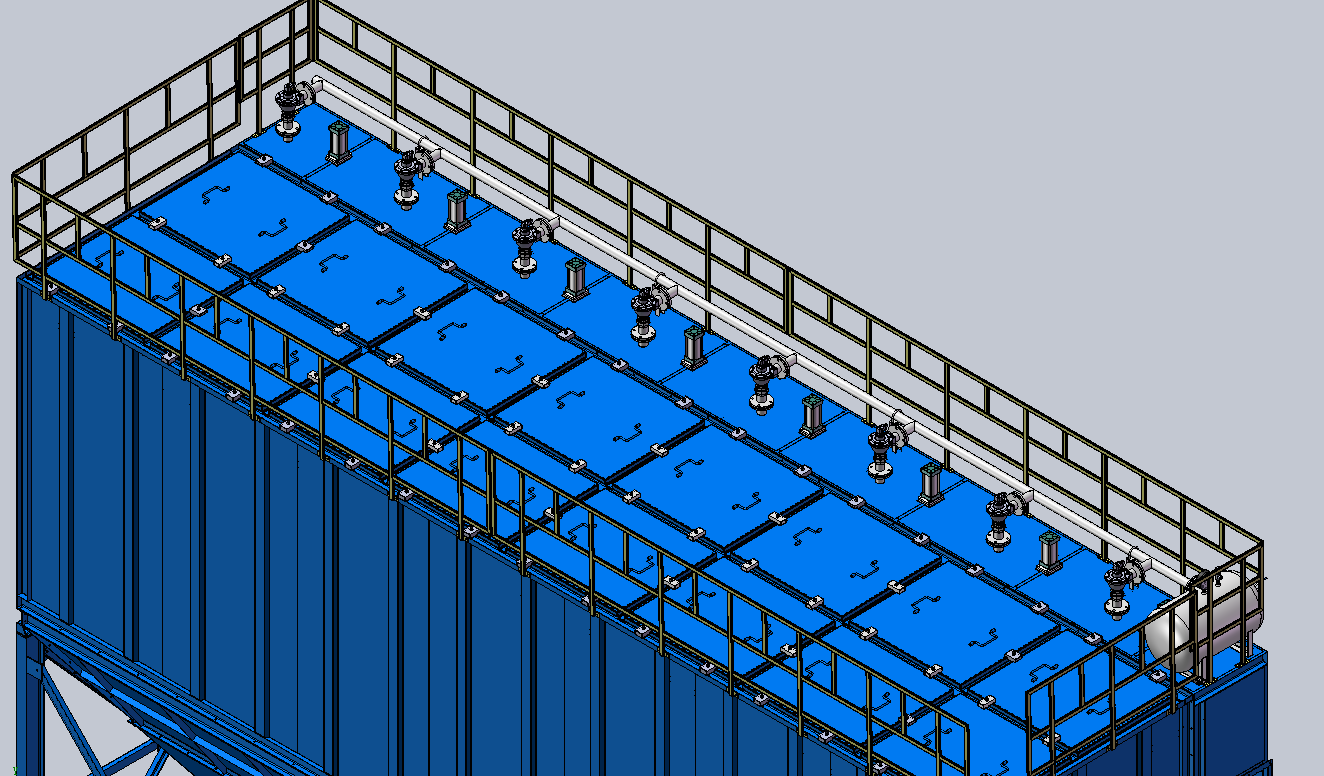

该除尘器分8个室，每个室配置1个气缸提升阀和1个电磁脉冲阀，采用PLC控制时序动作依次清灰。除尘器下配有1台螺旋输送机和1台星型卸料器。 清灰动作程序：第一室清灰前先关闭气缸提升阀，待气缸关闭到位后，本室脉冲阀开始喷吹，喷吹时间0.2s（可调），该室喷吹后间隔2分钟后打开该室气缸提升阀，该室转入正常工作状态。待第一室气缸提升阀打开后，第二室气缸提升阀关闭，然后第二室脉冲阀开始喷吹…… 其它各室按照安装顺序依次类推。一个清灰大循环结束后需停动一时间（具体时间现场确定）。
