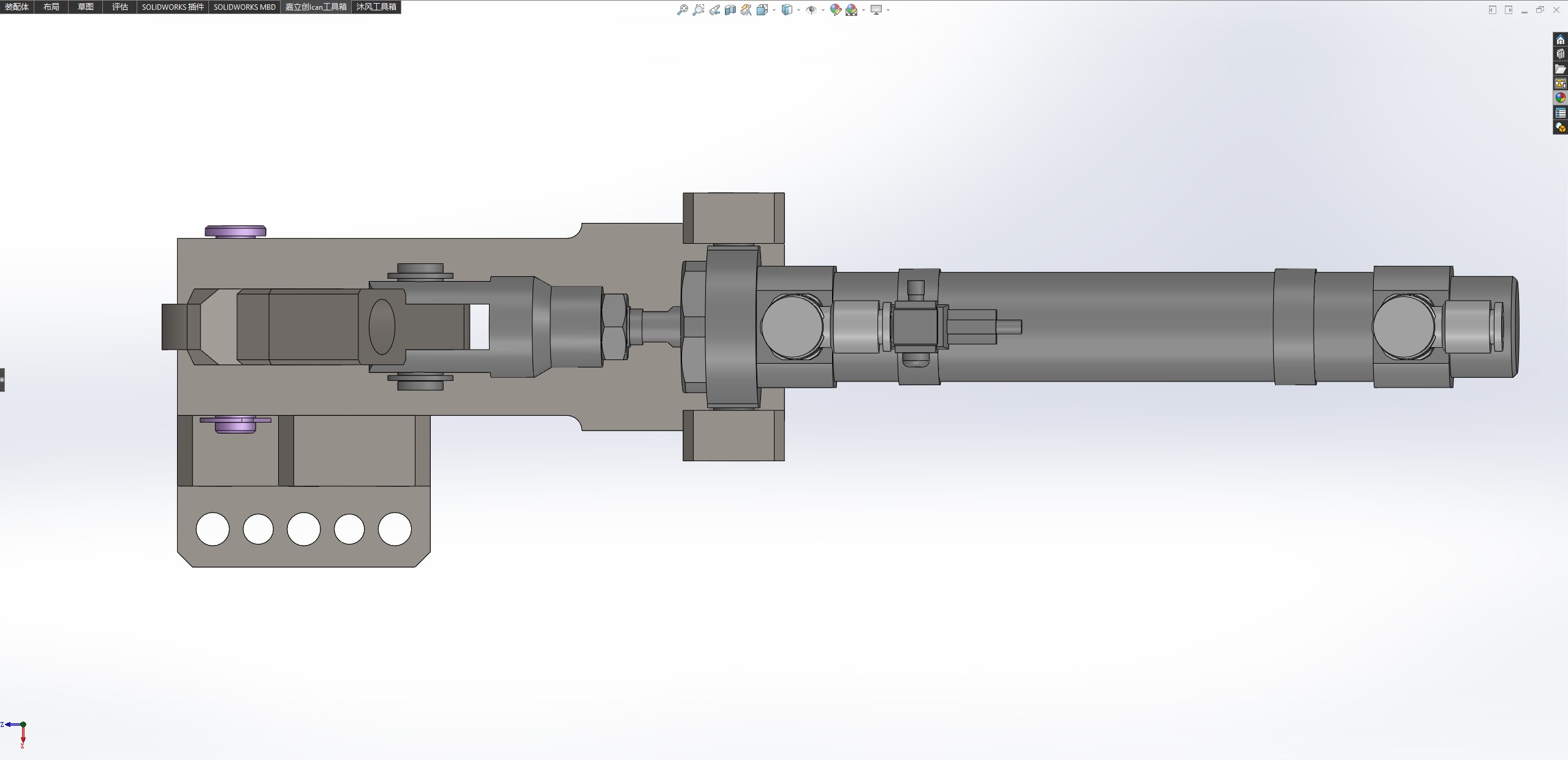

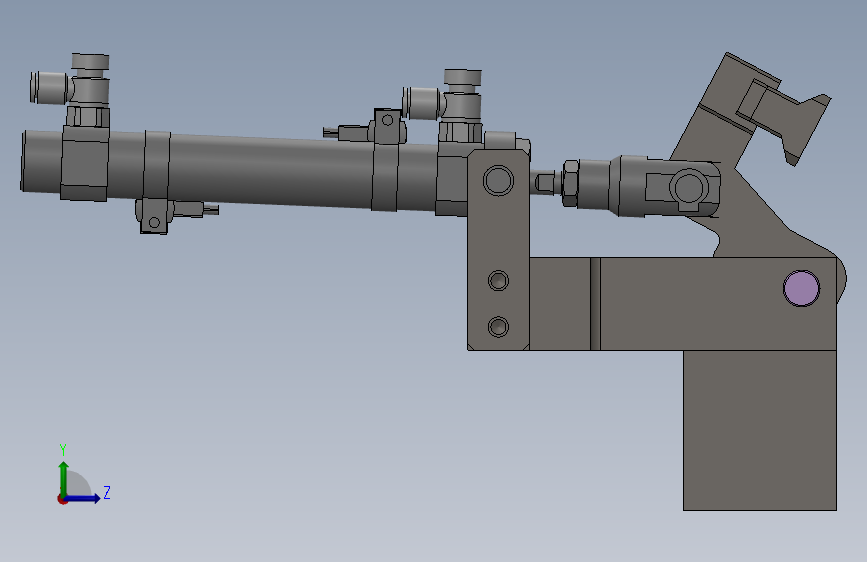

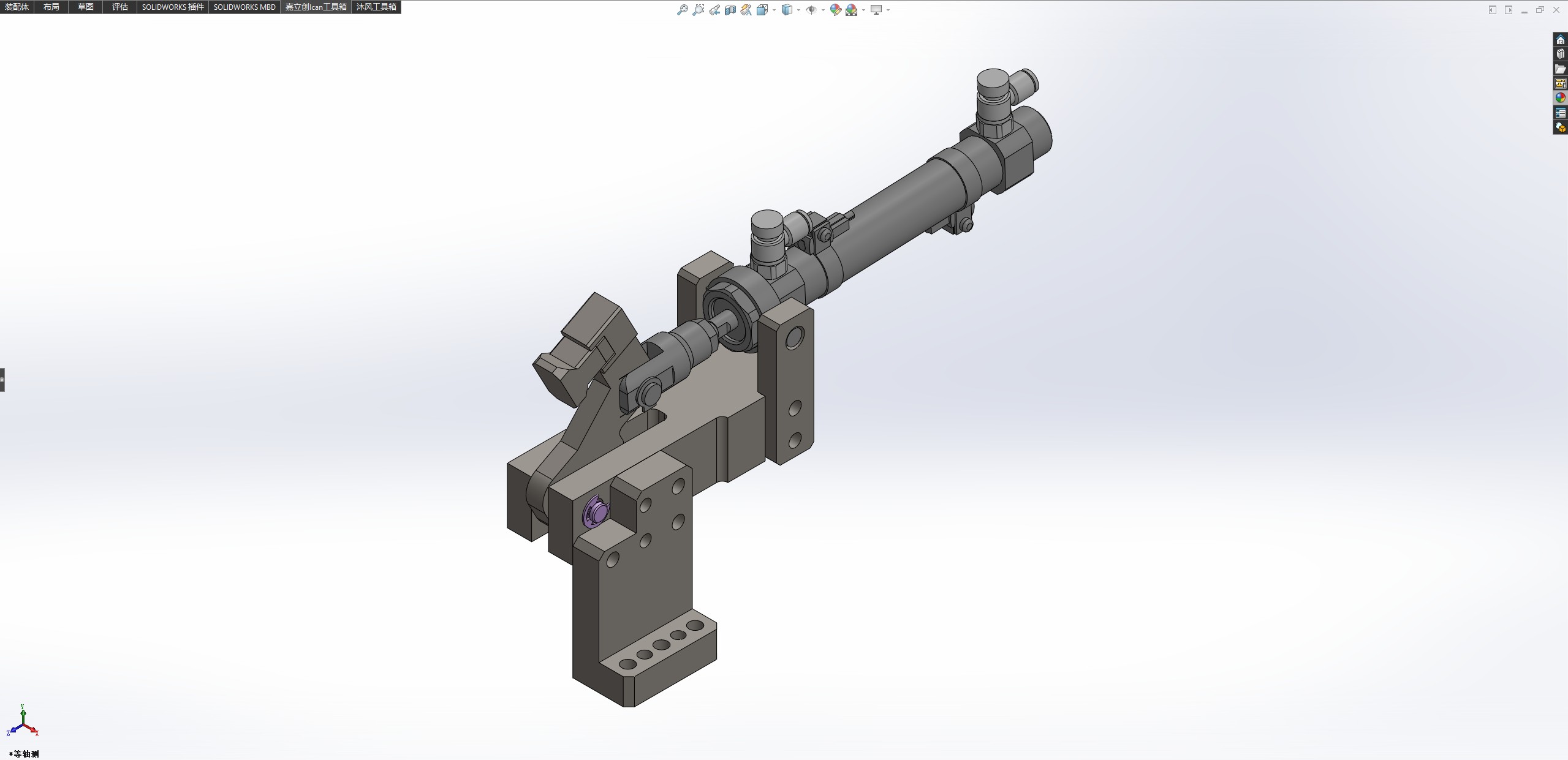

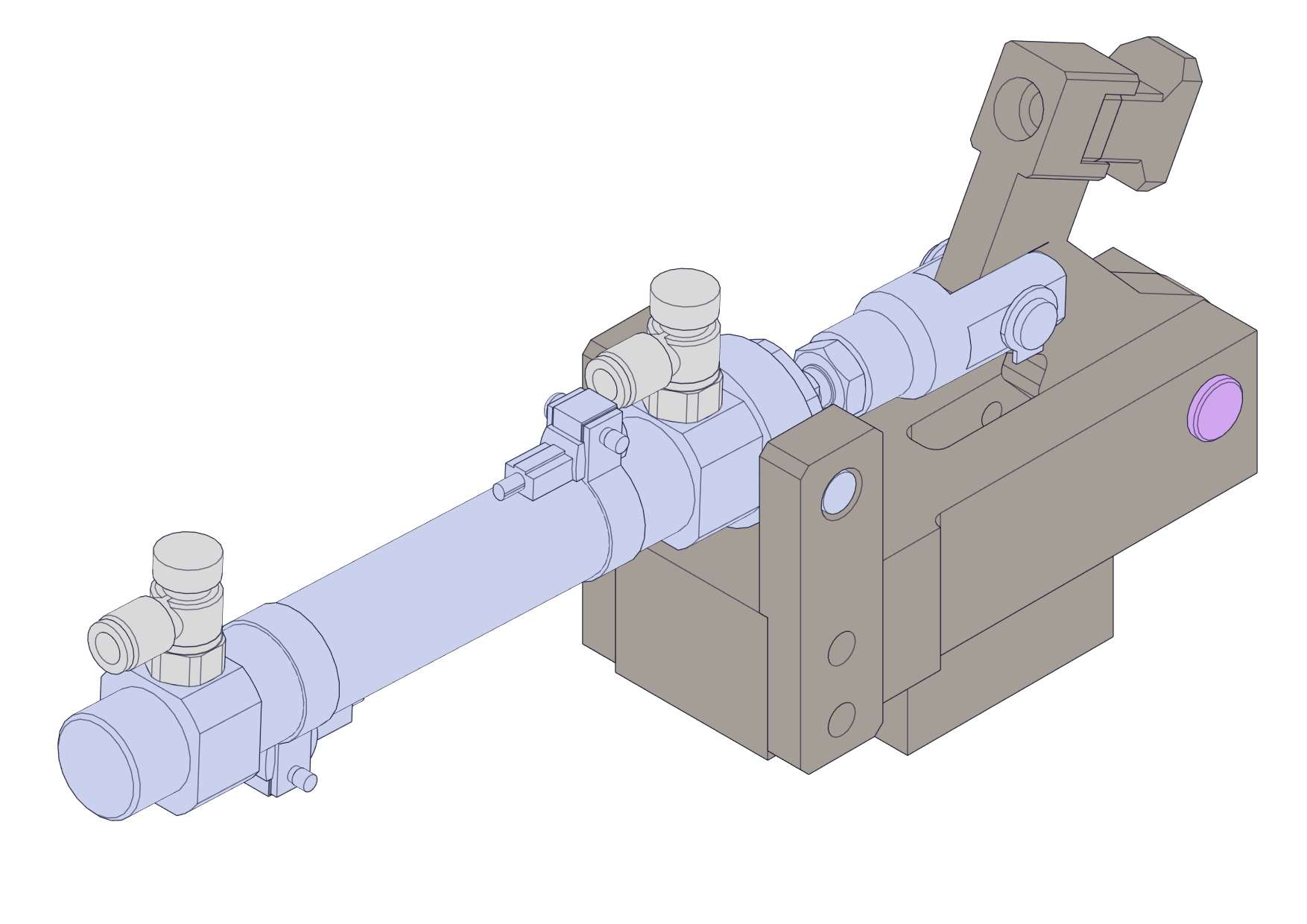

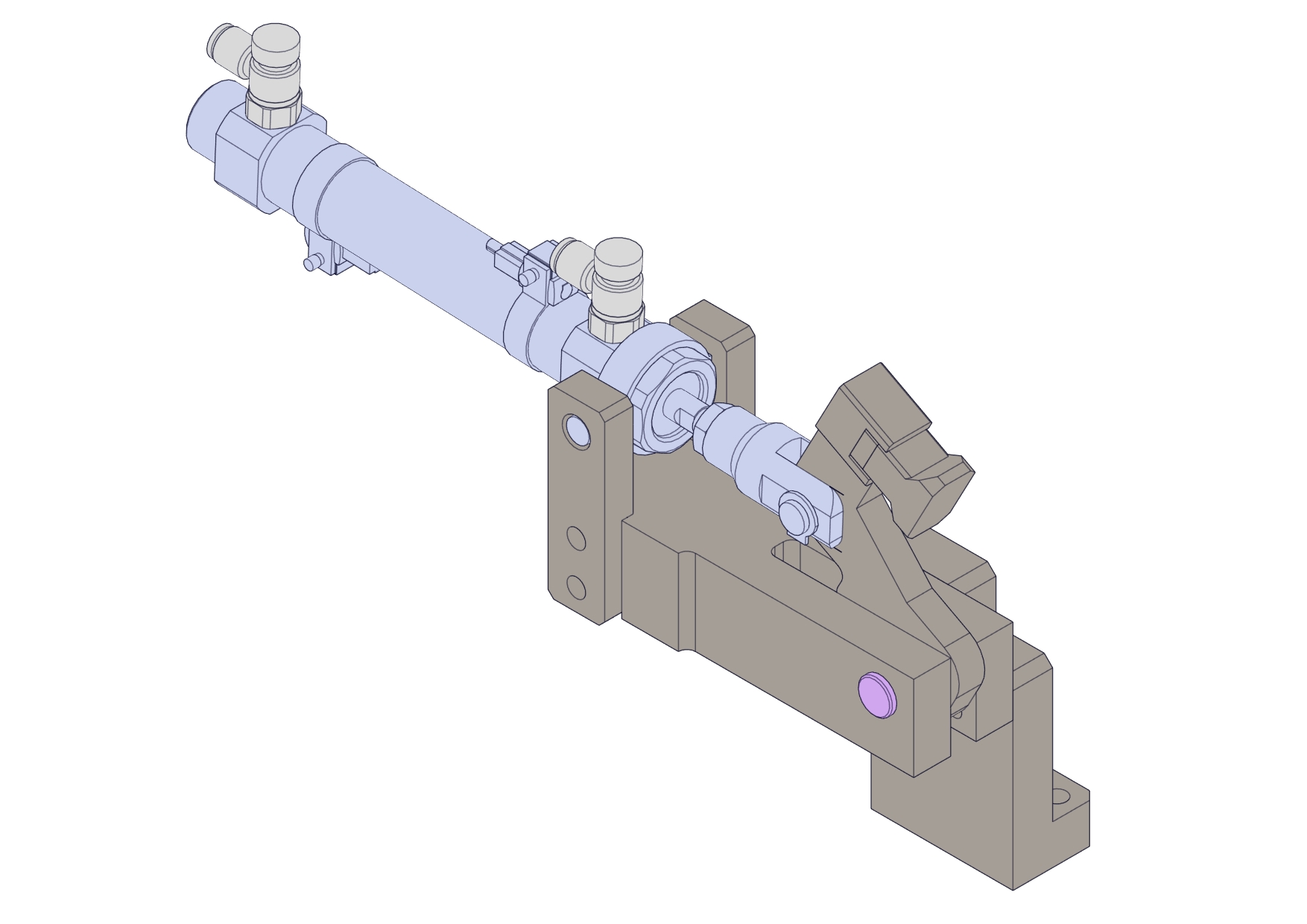

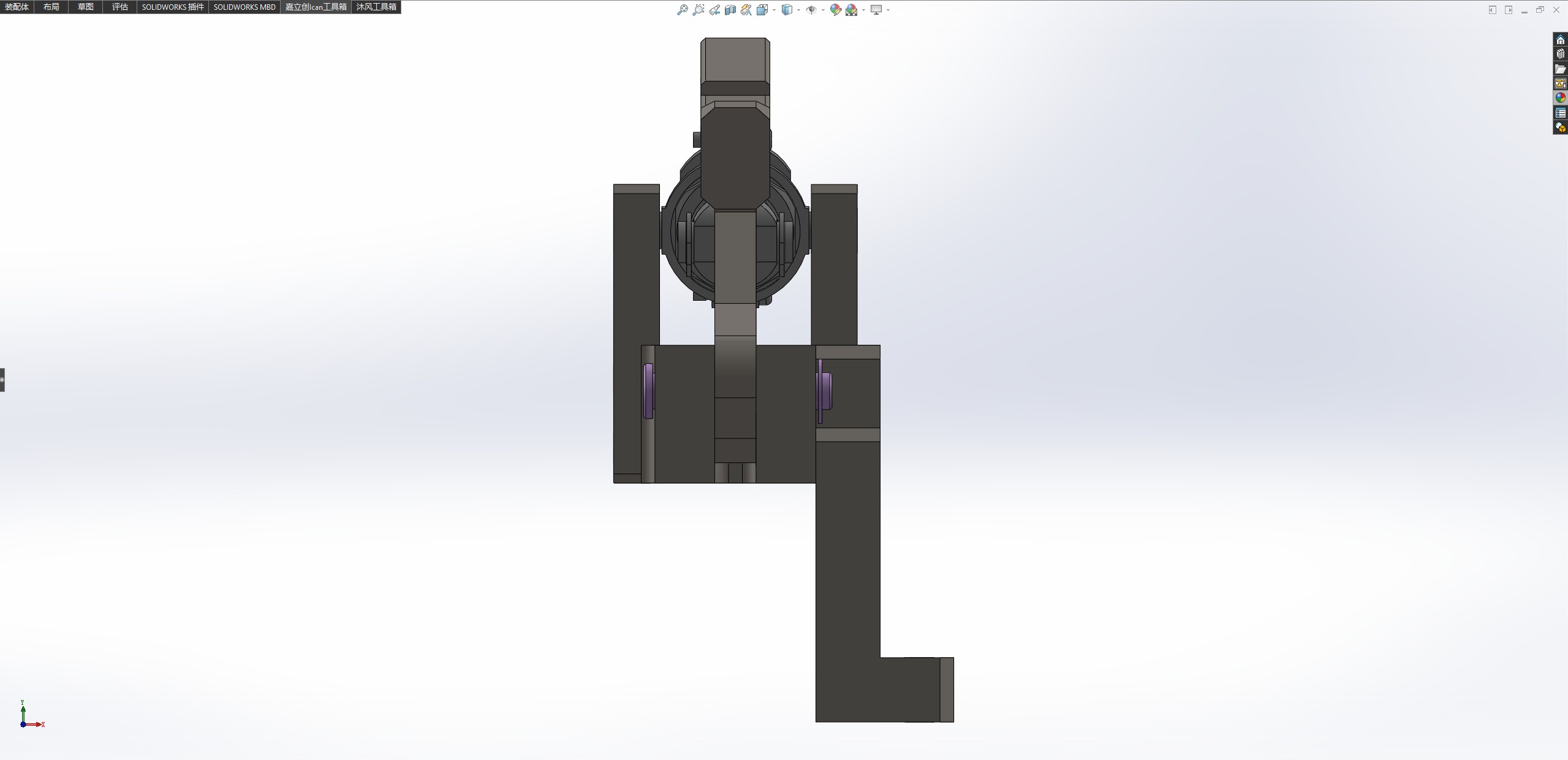

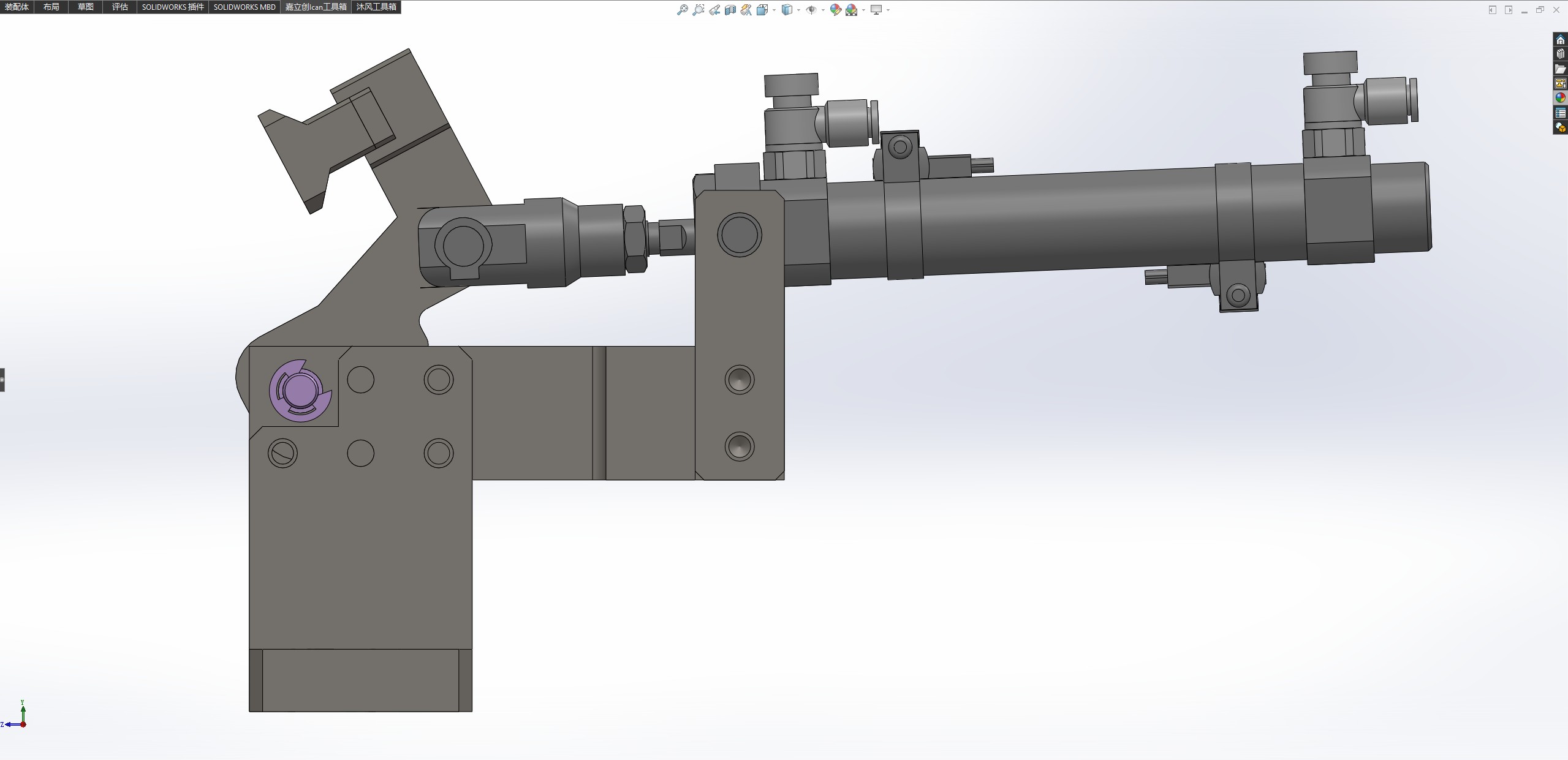

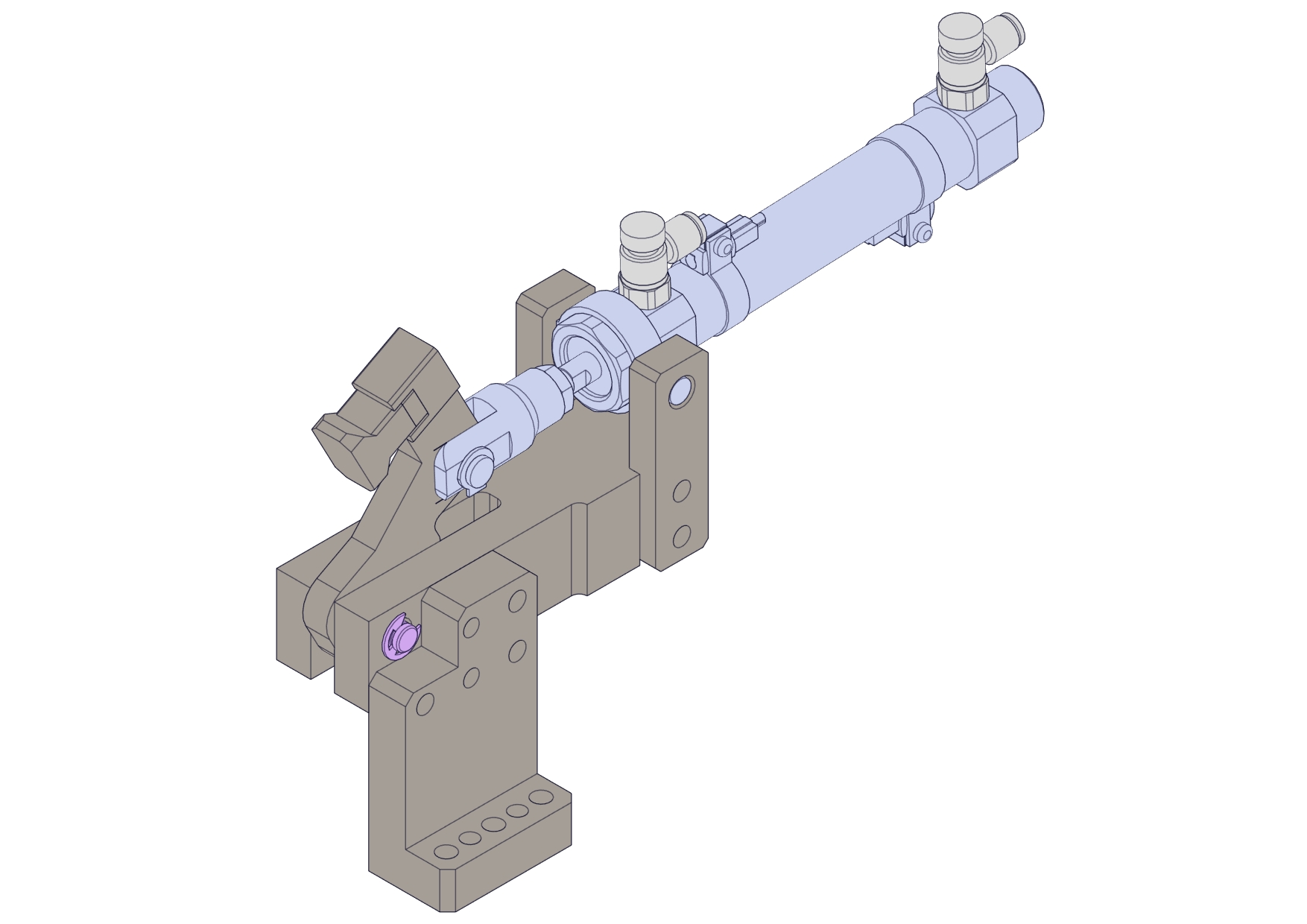

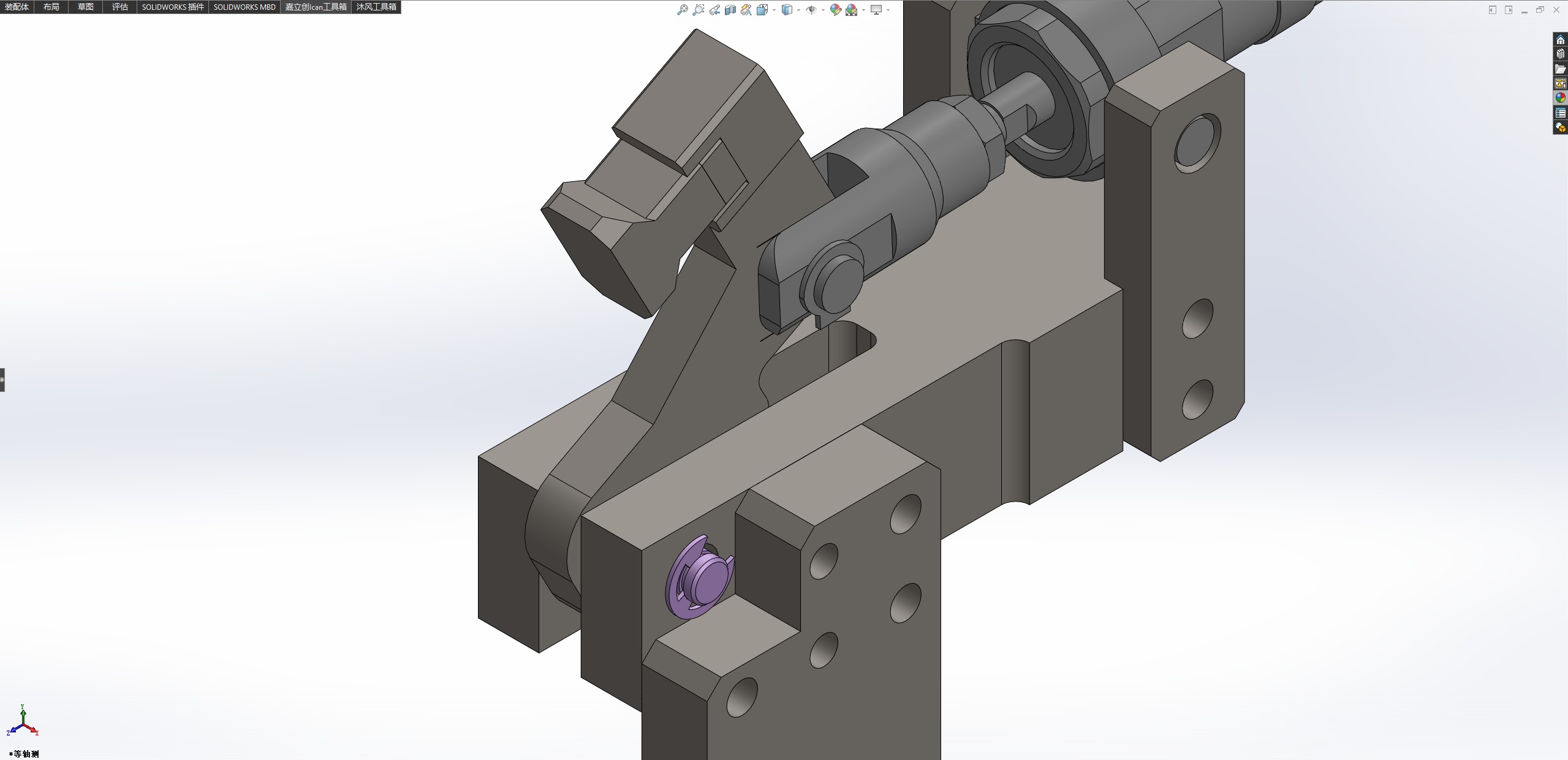

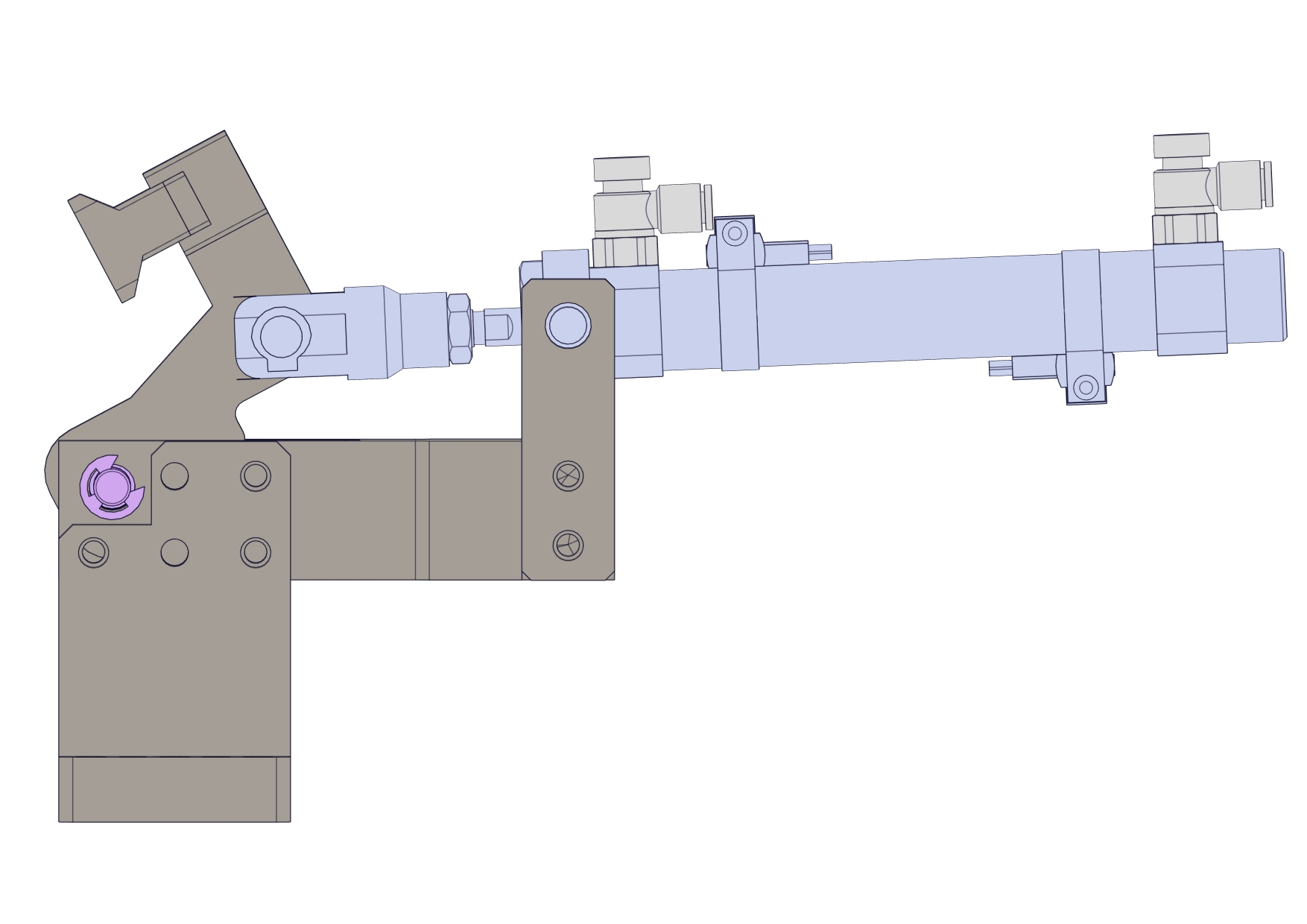

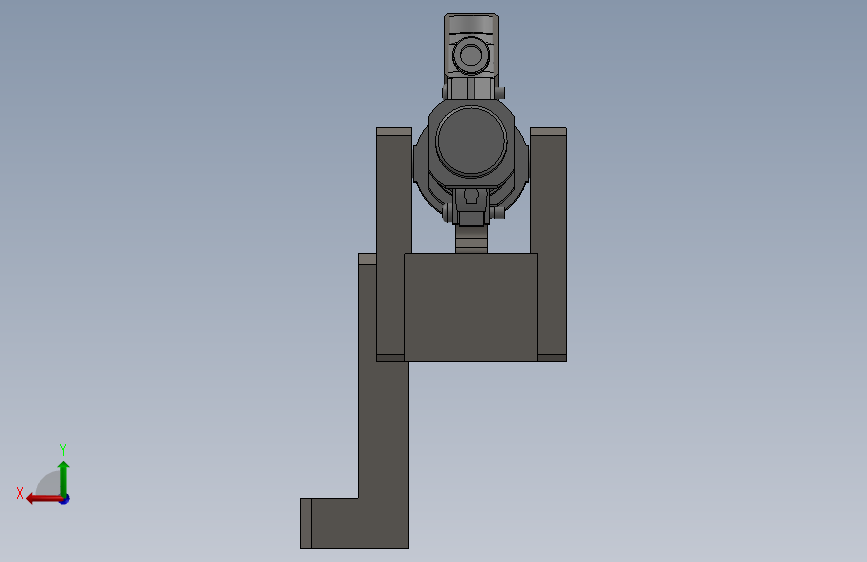

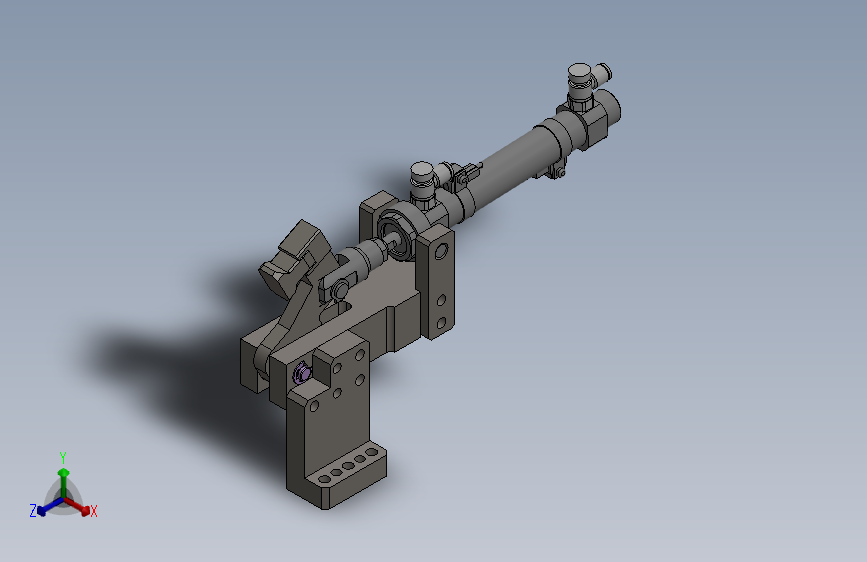

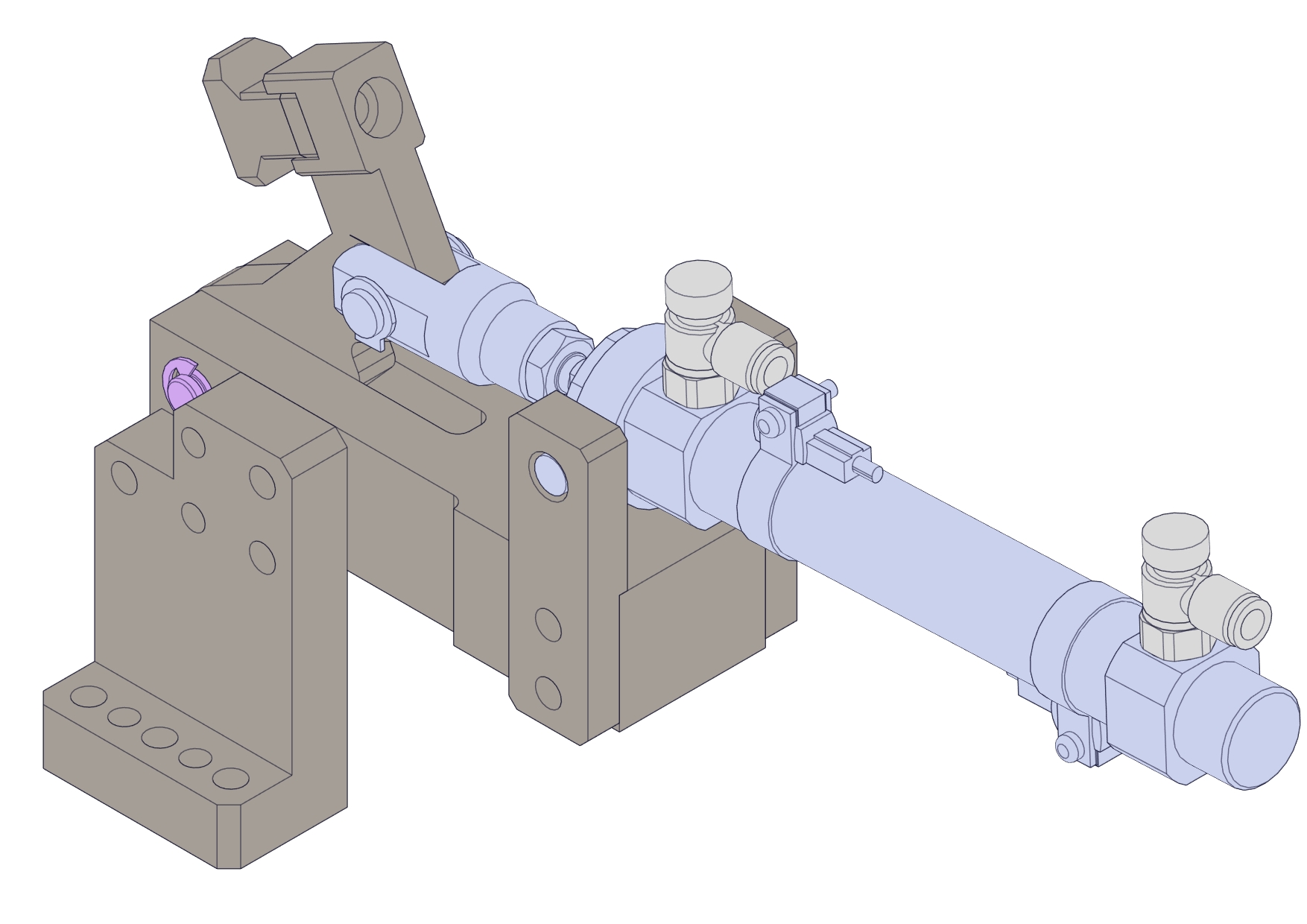

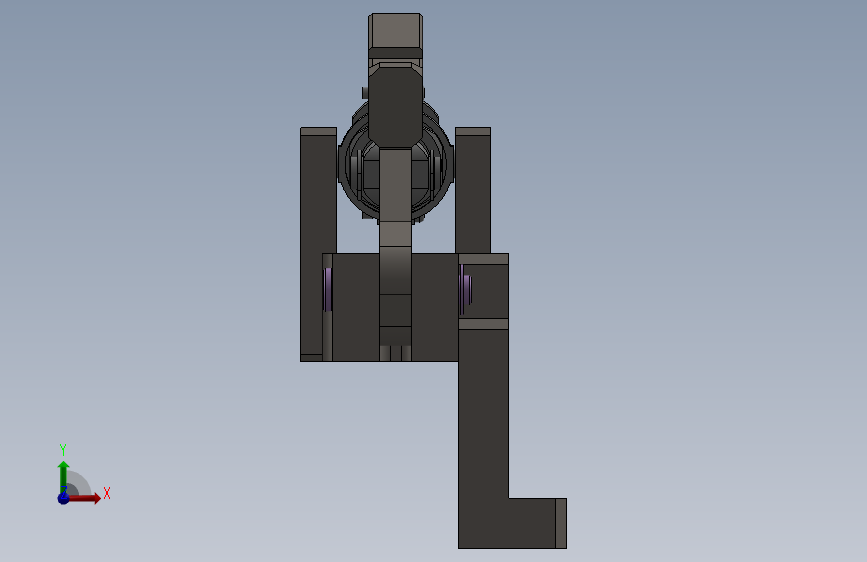

基于连杆机构的气动压紧机构（ID:2858711）
截图
AI截图渲染
✨AI图片渲染
2.png)
3.png)
0.png)
1.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17646338519662.zip | 1.41M |
| 2 | CDM2U20-75-M9BL01.sldprt | 35.34K |
| 3 | CDM2U20-75-M9BL02.sldprt | 25.84K |
| 4 | CDM2U20-75-M9BL03.sldprt | 28.89K |
| 5 | CDM2U20-75-M9BL04.sldprt | 34.48K |
| 6 | CDM2U20-75-M9BL05.sldprt | 55.01K |
| 7 | CDM2U20-75-M9BL06.sldprt | 44.59K |
| 8 | JGCK166-000基于连杆机构的气动压紧机构.SLDASM | 280.84K |
| 9 | JGCK166-000基于连杆机构的气动压紧机构.smg | 94.50K |
| 10 | JGCK166-000基于连杆机构的气动压紧机构.STEP | 1.34M |
| 11 | JGCK166-000基于连杆机构的气动压紧机构.x_t | 506.28K |
| 12 | JGCK166-001.sldprt | 35.20K |
| 13 | JGCK166-002.sldprt | 31.29K |
| 14 | JGCK166-003.sldprt | 36.04K |
| 15 | JGCK166-004.sldprt | 28.49K |
| 16 | JGCK166-005.sldprt | 39.03K |
| 17 | MISUMI铰链销HCCG8-36.0.sldprt | 32.04K |
| 18 | SMC调速阀AS2201F-01-06A.SLDPRT | 107.91K |
| 19 | SMC迷你气缸CDM2U20-75-M9BL.sldasm | 216.87K |
此图纸下载需要30金币
立即下载
发布者
幻现时空
创作: 274
粉丝: 14
加入时间：2024-12-15
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：1.45M
所需金币：30
上传时间：2025-12-02 08:04:23
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2018
标签
连杆机构
压紧机构
图纸简介
这是一种利用压缩空气驱动，通过连杆机构（尤其是肘节、杠杆或连杆组合）将气缸的直线推力转换为垂直或倾斜于工件表面的、具有增力效应和自锁/保持能力的压紧力，用于在加工、装配、检测等工序中牢固固定工件的自动化装置。
