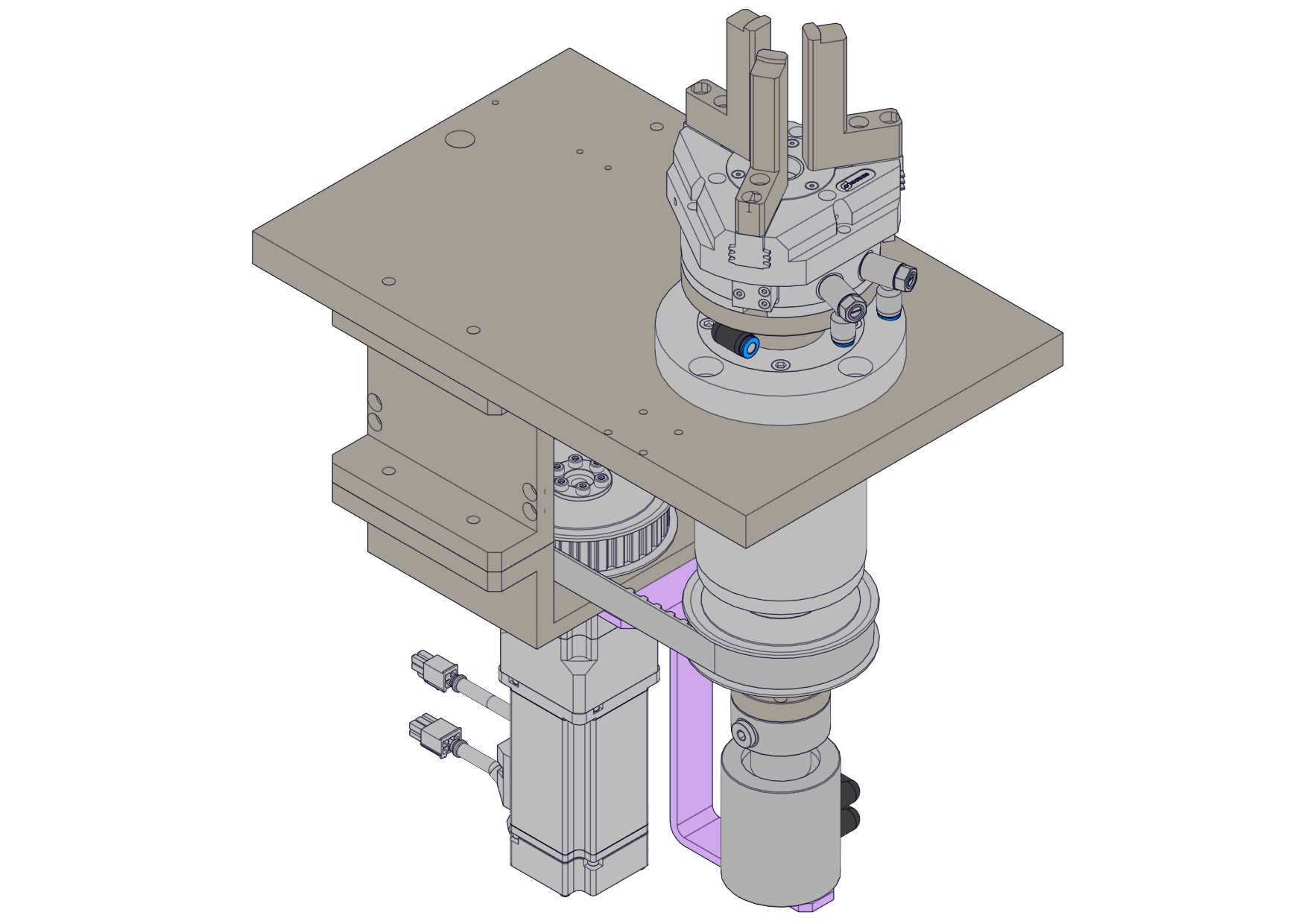

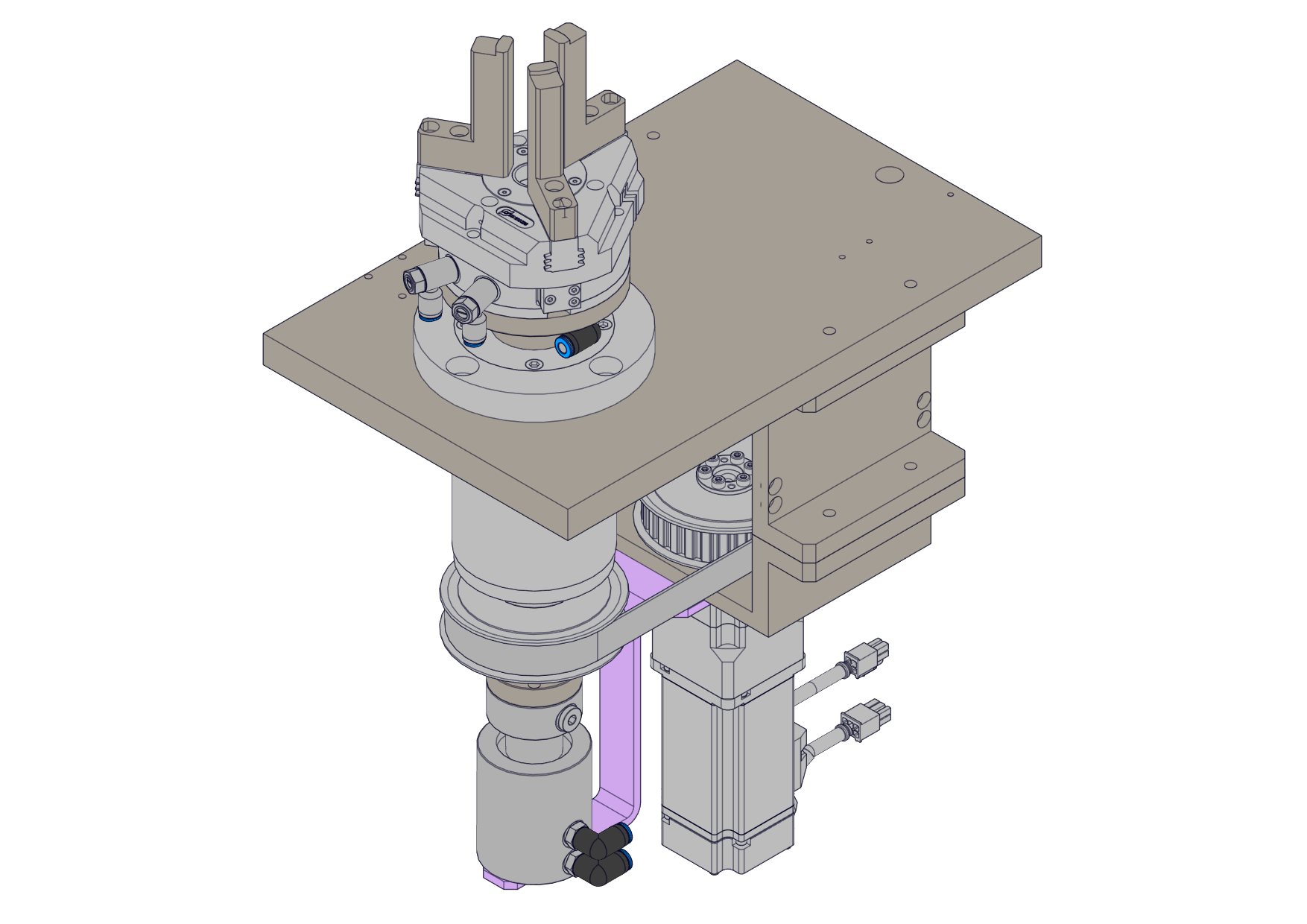

基于气动滑环的旋转夹紧机构

（ID:2887709）

改图/画图

机械设备 / 非标机械 / 基于气动滑环的旋转夹紧机构

©非原创

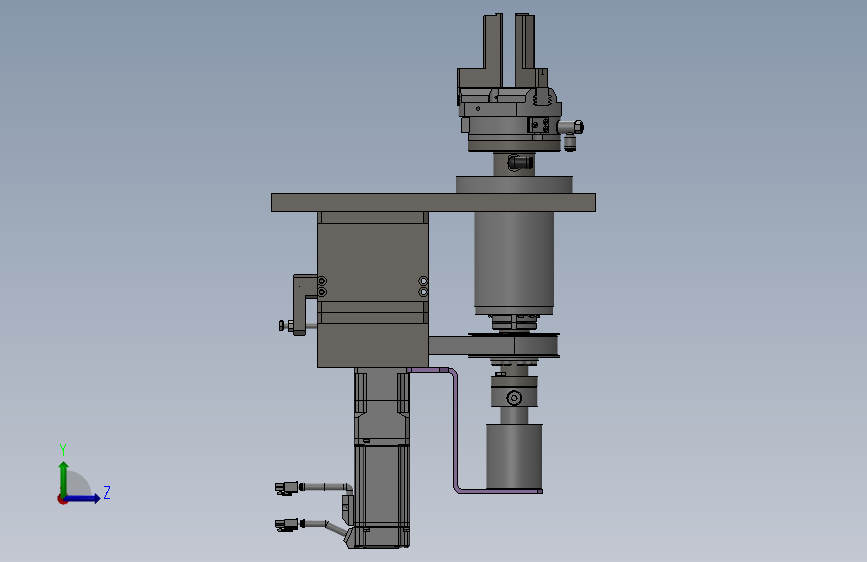

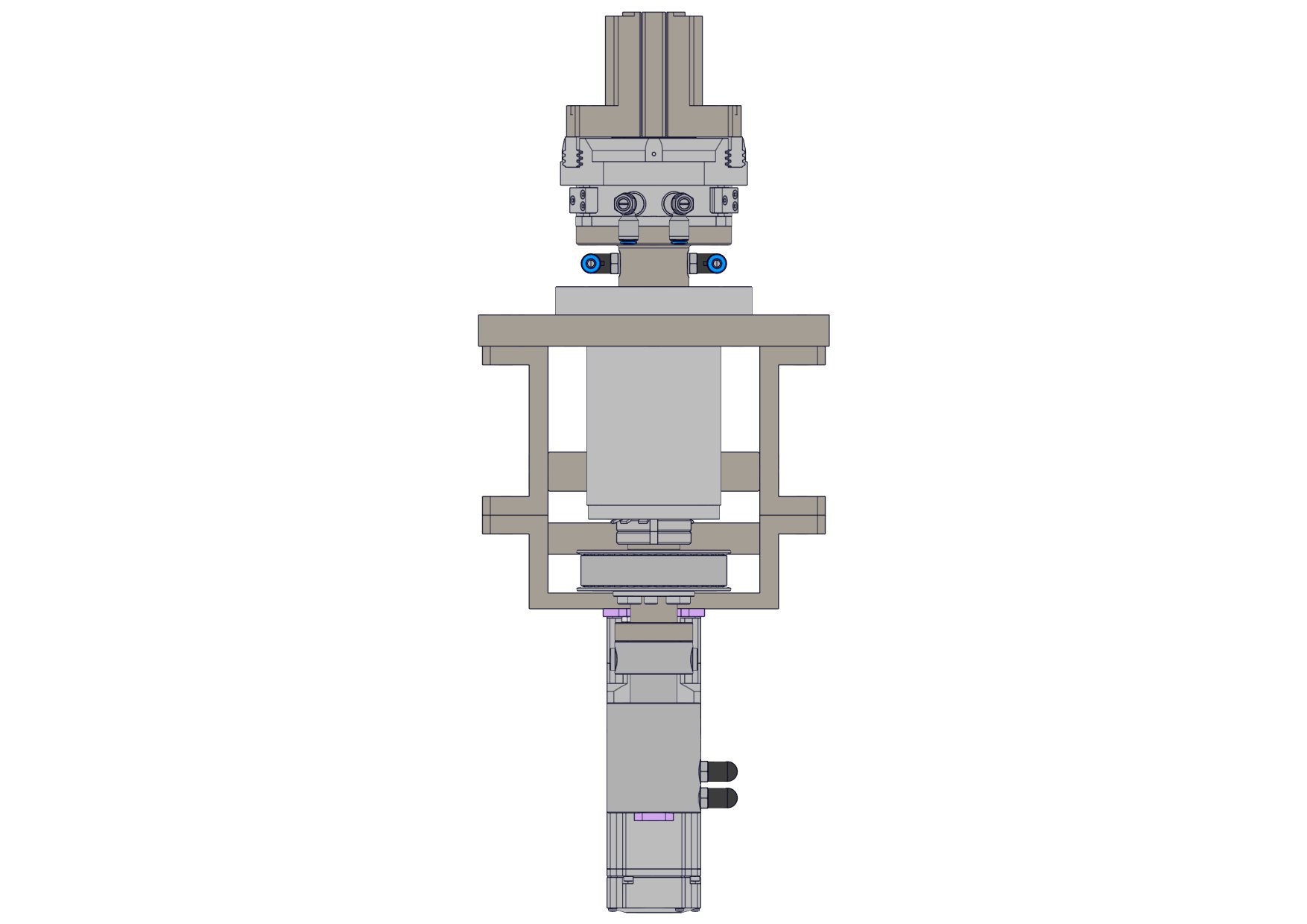

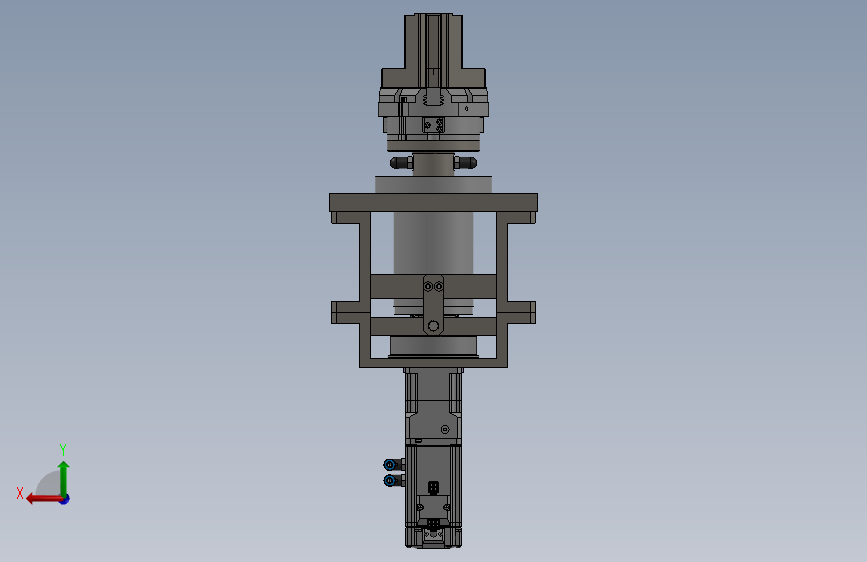

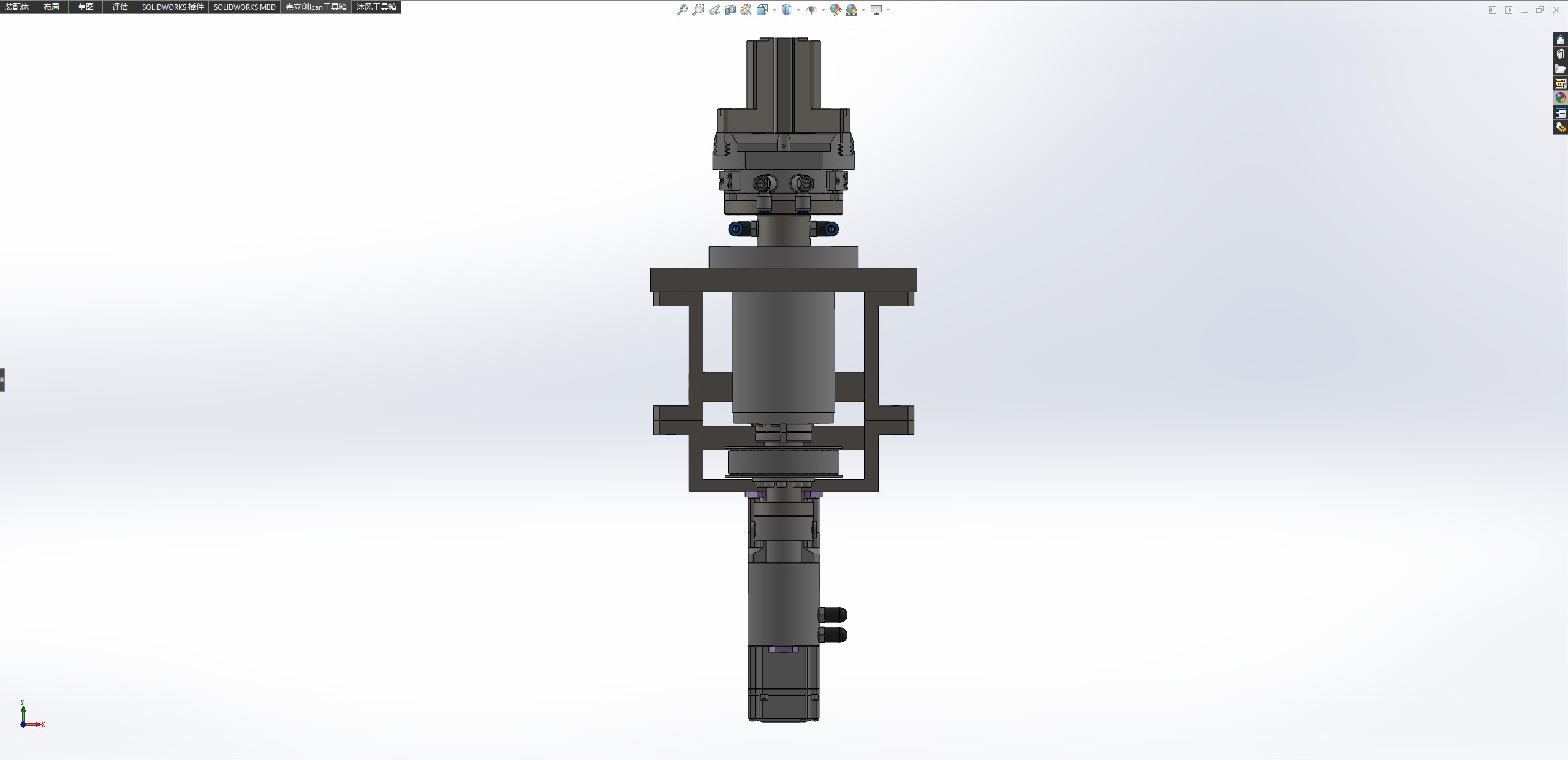

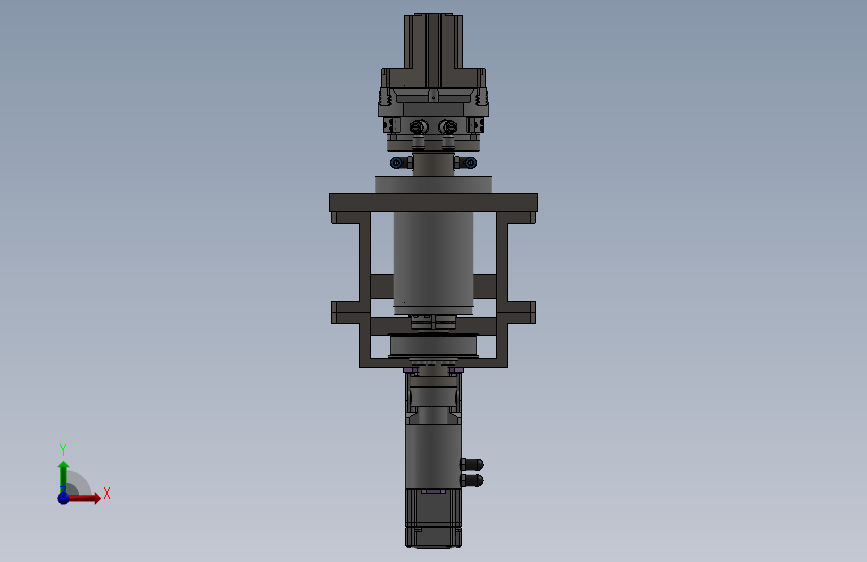

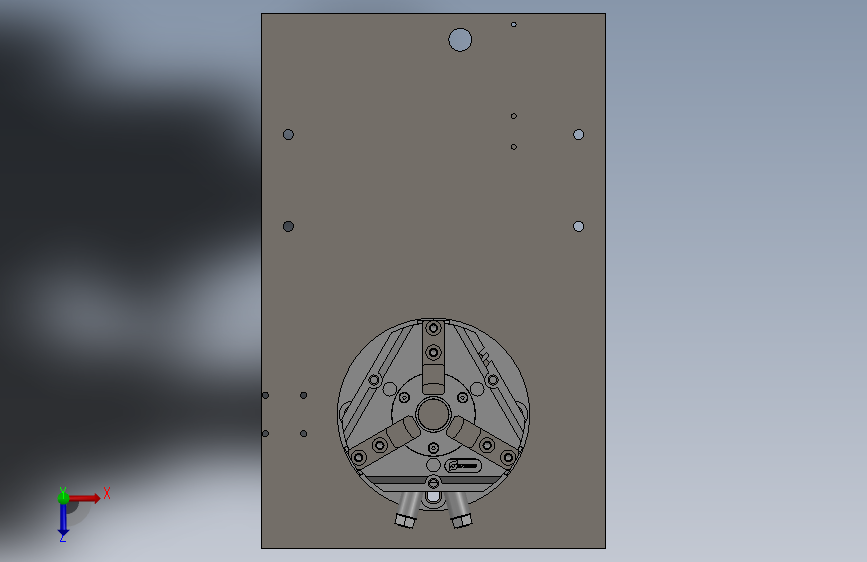

平面图

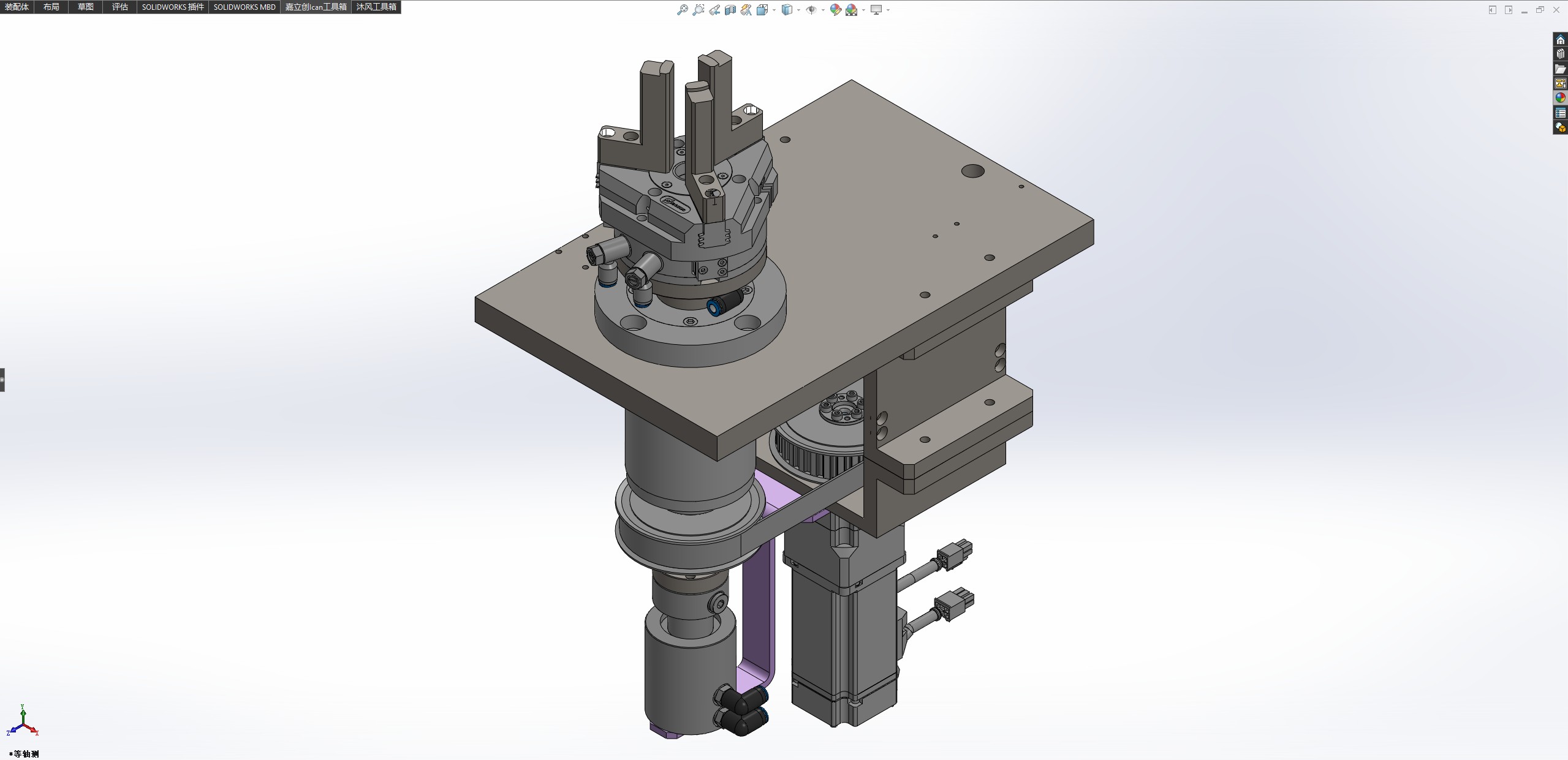

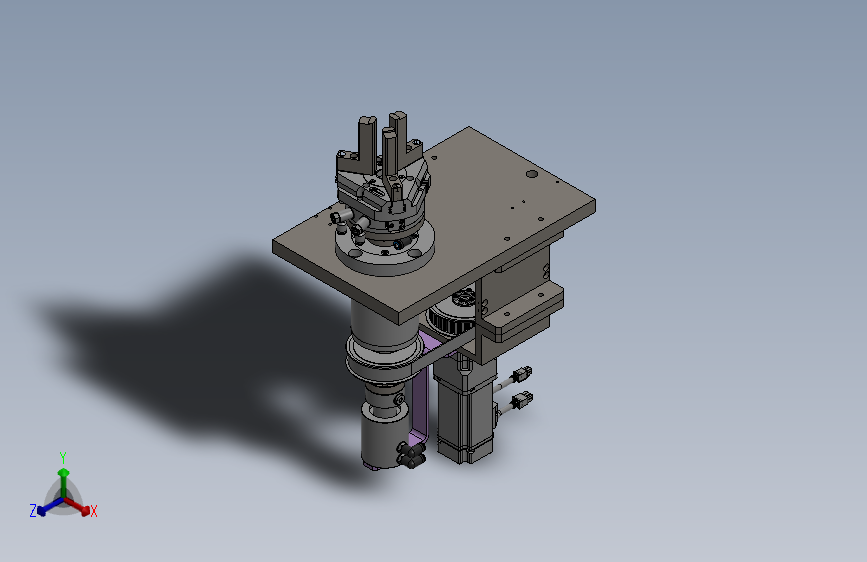

3D视图

文件列表

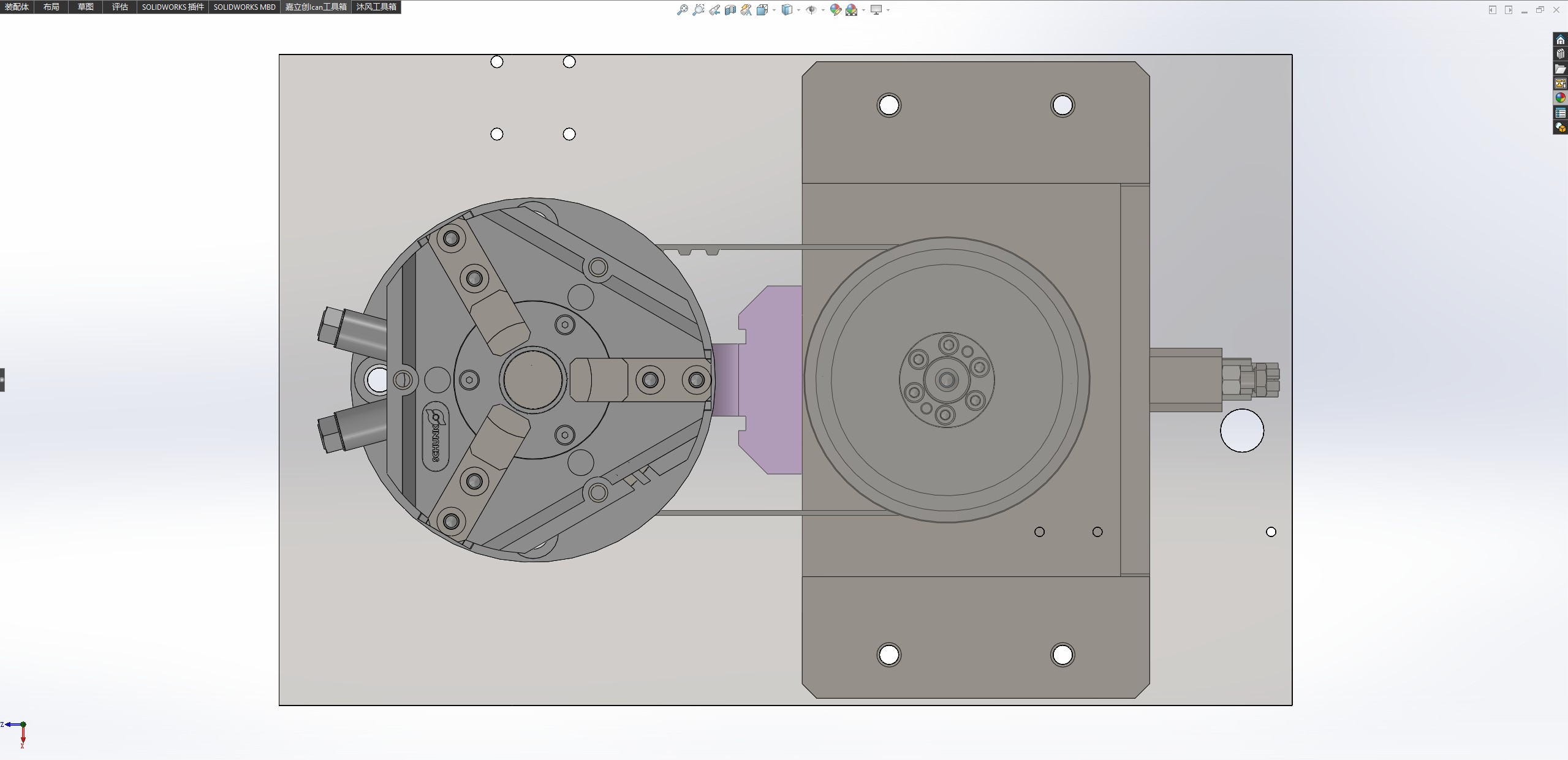

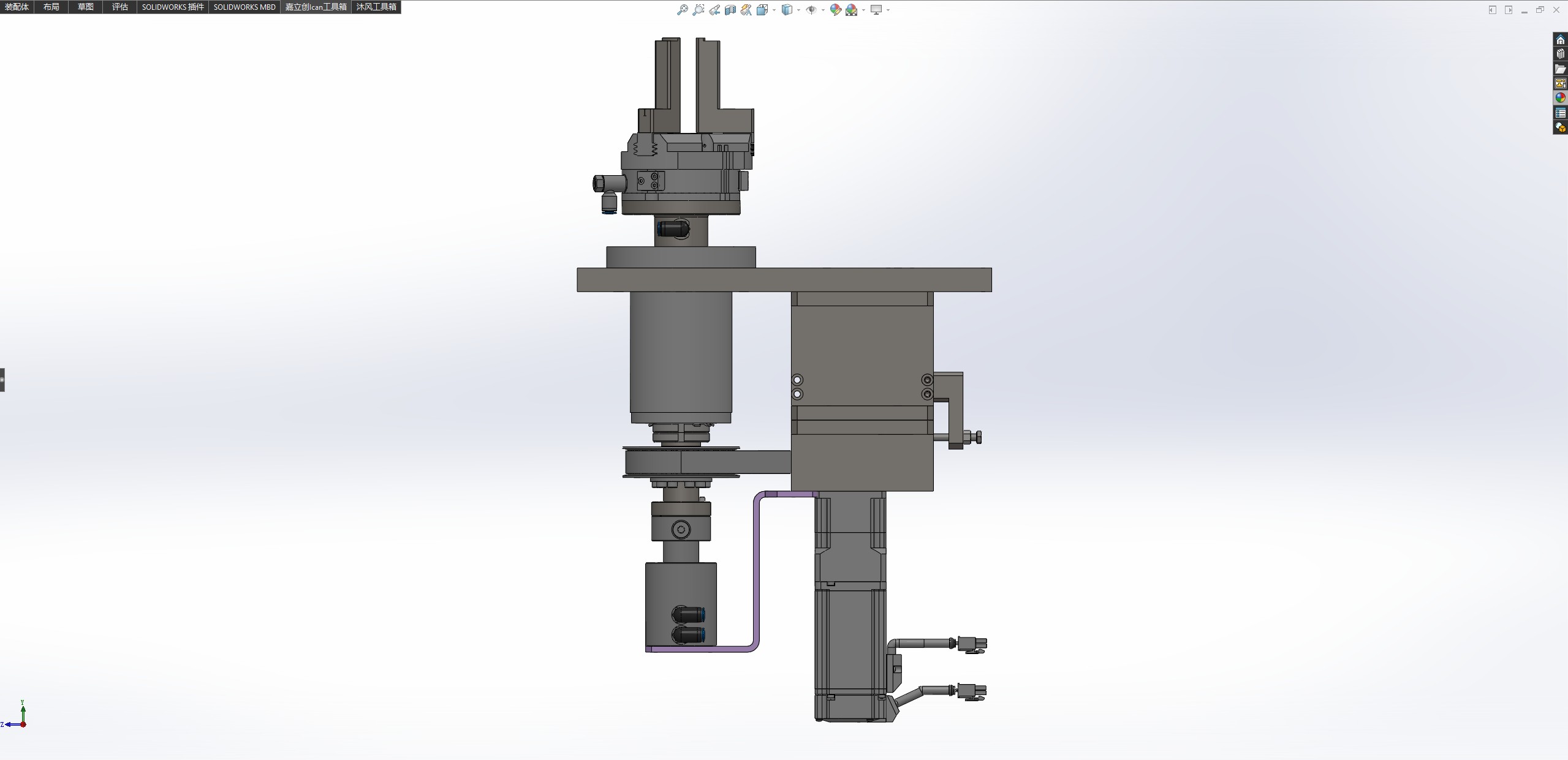

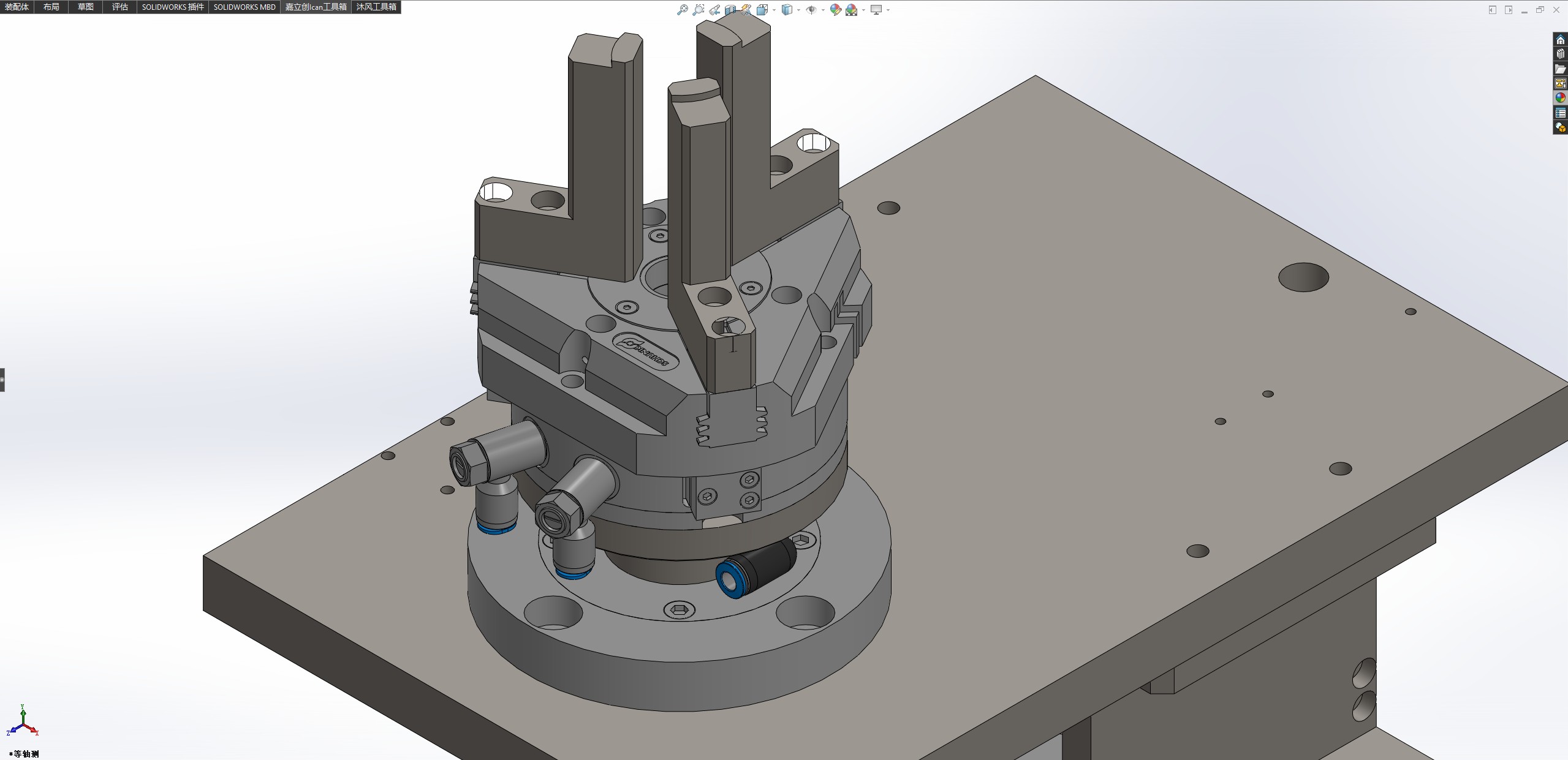

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	FESTO弯头QSL-G1-8-6.sldprt	46.73K
2	GB╱T5783-2000[六角头螺栓全螺纹M6×16].sldprt	30.38K
3	GB╱T5783-2000[六角头螺栓全螺纹M6×45].sldprt	31.05K
4	GB╱T6170-2015[1型六角螺母M6].sldprt	32.79K
5	JGCK197-000基于气动滑环的旋转夹紧机构.SLDASM	2.29M
6	JGCK197-000基于气动滑环的旋转夹紧机构.smg	801.98K
7	JGCK197-000基于气动滑环的旋转夹紧机构.STEP	13.26M
8	JGCK197-000基于气动滑环的旋转夹紧机构.x_t	7.39M
9	JGCK197-001.sldprt	31.86K
10	JGCK197-002.sldprt	33.94K
11	JGCK197-003.sldprt	33.57K
12	JGCK197-004.sldprt	47.10K
13	JGCK197-005.sldprt	48.60K
14	JGCK197-006.sldprt	38.90K
15	JGCK197-007.sldprt	30.21K
16	JGCK197-008.sldprt	34.37K
17	JGCK197-009.sldprt	44.27K
18	MISUMI同步带TBN225L075.sldprt	51.40K
19	MISUMI同步轮HPLK30L075-E-16.sldprt	256.63K
20	MISUMI同步轮HPLK30L075-E-30.sldprt	329.23K
21	MISUMI轴承座ABGCB7007-N-140.sldprt	123.10K
22	SCHUNK气动手指PZB-100-1.sldprt	1.06M
23	垫圈GB85833.sldprt	47.91K
24	市购O形密封圈8x1.8.sldprt	21.41K
25	市购减速机AB060-004-S2-P2PANASONICMHMJ042G1U.sldprt	101.90K
26	市购气滑环型号待定.sldprt	119.45K
27	松下伺服电机MHMJ042G1U.sldprt	447.60K
28	螺母GB810M33x1.5.sldprt	38.19K

此图纸下载需要30金币

立即下载

发布者

图纸驿站

创作: 668

粉丝: 26

加入时间：2024-12-15

私信

关注

模型信息

图纸ID：2887709

图纸格式：sldprt,sldasm,step,x_t

文件大小：10.51M

所需金币：30

上传时间：2025-12-22 09:21:12

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2018

图纸简介

这是一种将气动夹紧功能与无限连续旋转运动相结合的自动化机构。其核心目的是解决传统气路在旋转部件上会因管线缠绕而无法实现多圈或无限连续旋转的难题。通过集成气动滑环，该机构可以在本体连续旋转的同时，始终保持对夹紧单元（如气缸、气动手指）稳定、不泄漏的压缩空气供应，从而实现“边旋转、边夹紧”或“旋转到位后夹紧”的复杂动作。
