钣金模版-配电箱配电柜钣金箱体展开图
（ID:2908954）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 2026.01.04-钣金模版-配电箱配电柜钣金箱体展开图.dwg | 4.69M |
| 2 | 0-总览.png | 72.78K |
| 3 | 1-双开门箱-2.png | 63.35K |
| 4 | 1-双开门箱.png | 59.10K |
| 5 | 1-户外箱-1.png | 69.56K |
| 6 | 1-户外箱-2.png | 53.04K |
| 7 | 1-户外箱.png | 53.56K |
| 8 | 1-配电箱-1.png | 62.70K |
| 9 | 1-配电箱-2.png | 65.08K |
| 10 | 1-配电箱-3.png | 61.92K |
| 11 | 1-配电箱.png | 50.97K |
| 12 | 2-动力柜-1.png | 25.87K |
| 13 | 2-动力柜.png | 46.04K |
此图纸下载需要25金币
立即下载
发布者
模型信息
图纸ID：2908954
图纸格式：dwg
文件大小：4.61M
所需金币：25
上传时间：2026-01-04 21:51:28
是否可编辑：可修改，不包括参数
软件版本：AutoCAD 2004
标签
动力柜
配电箱
钣金
展开图
激光下料图
图纸简介

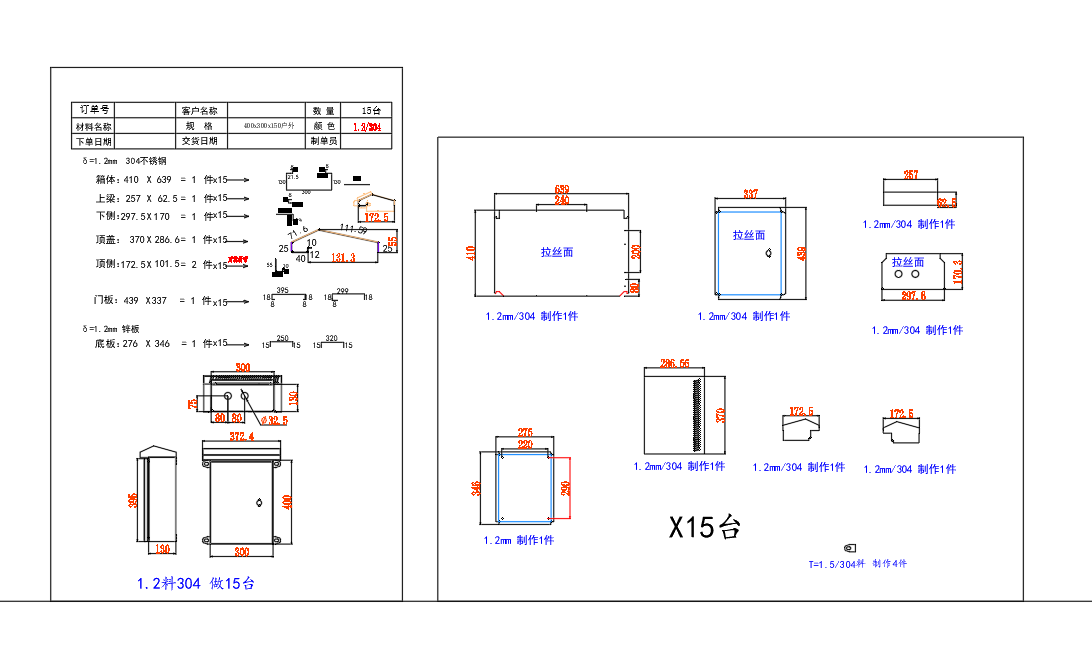

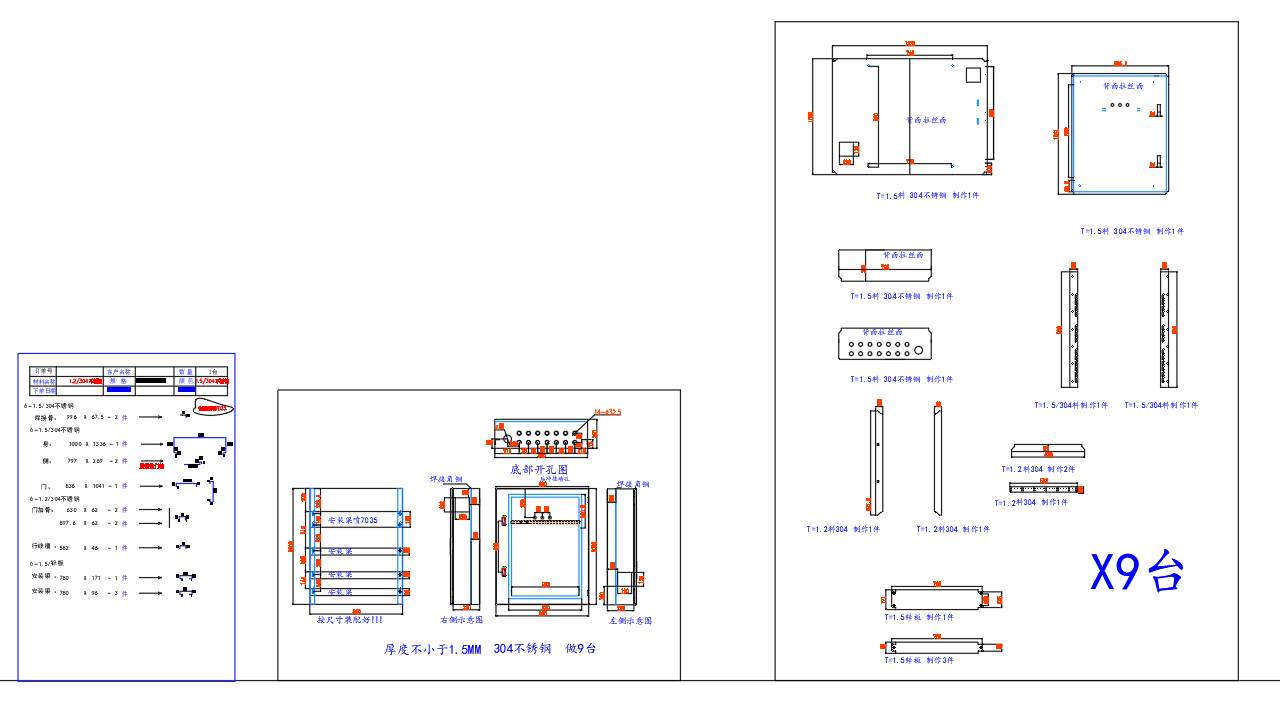

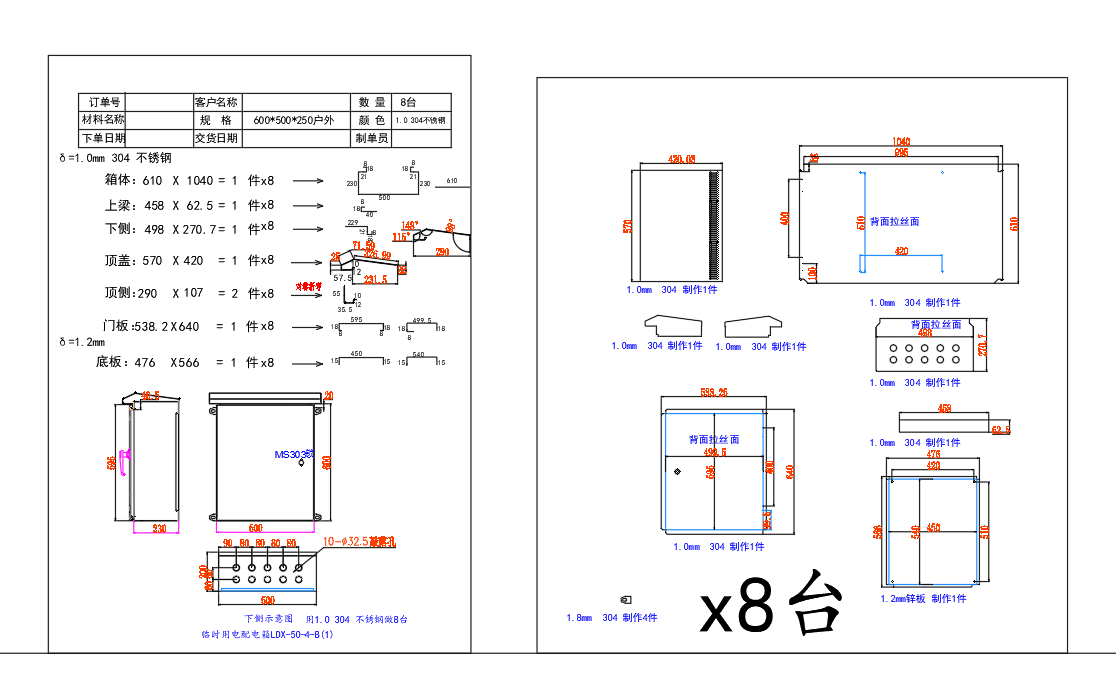

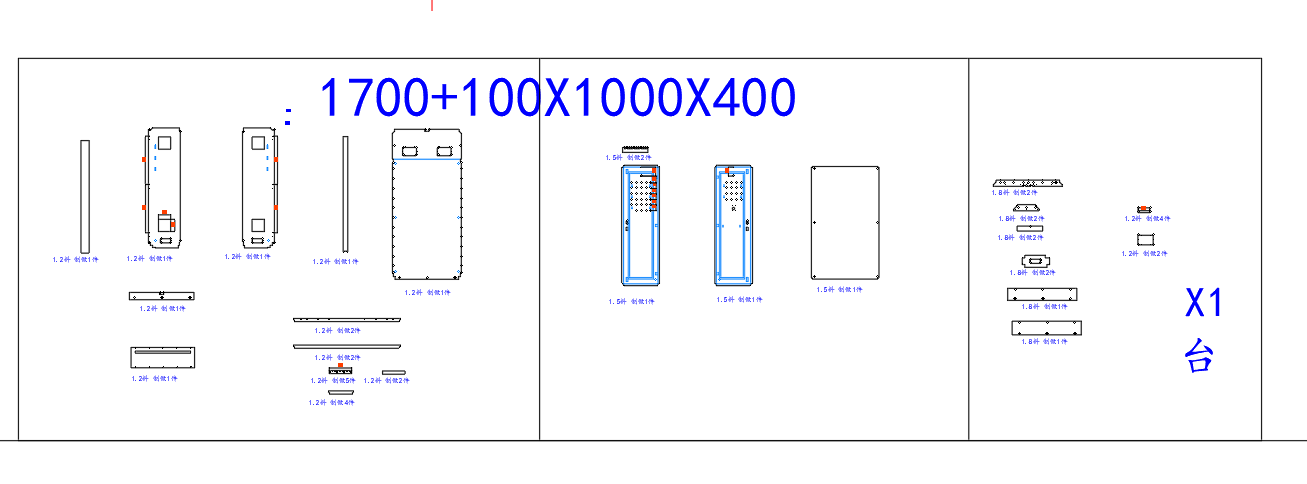

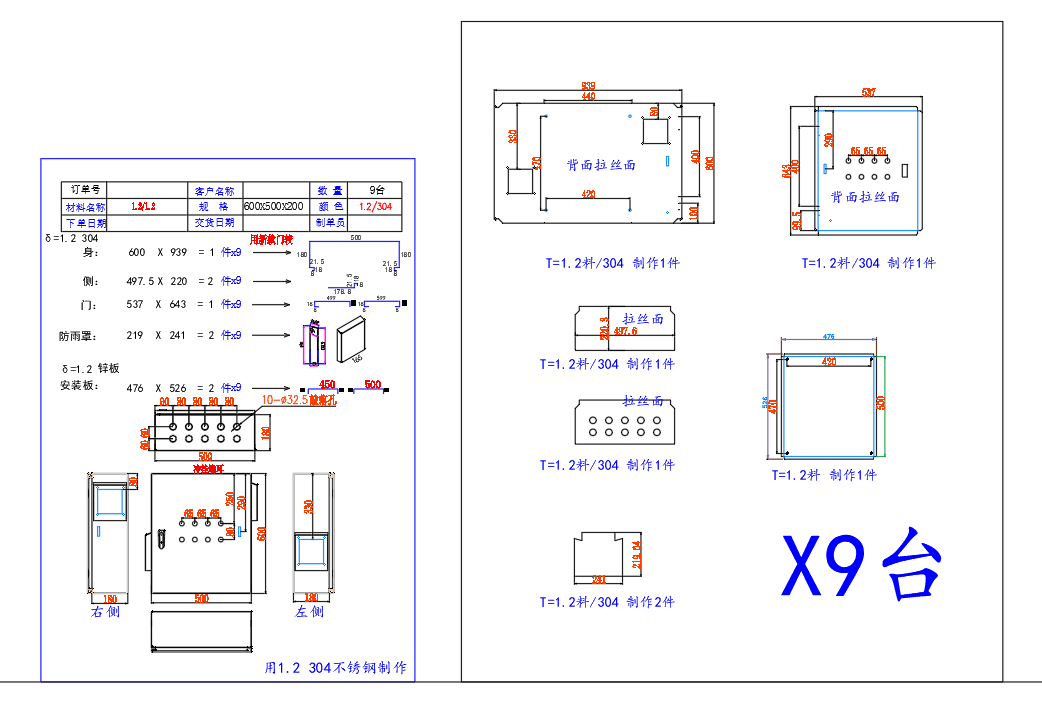

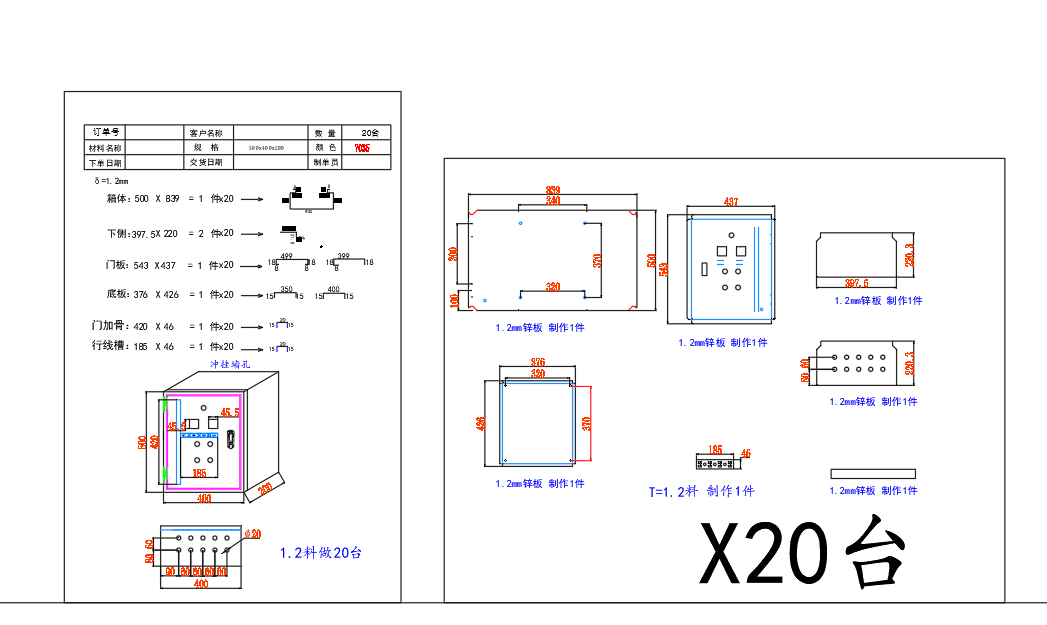

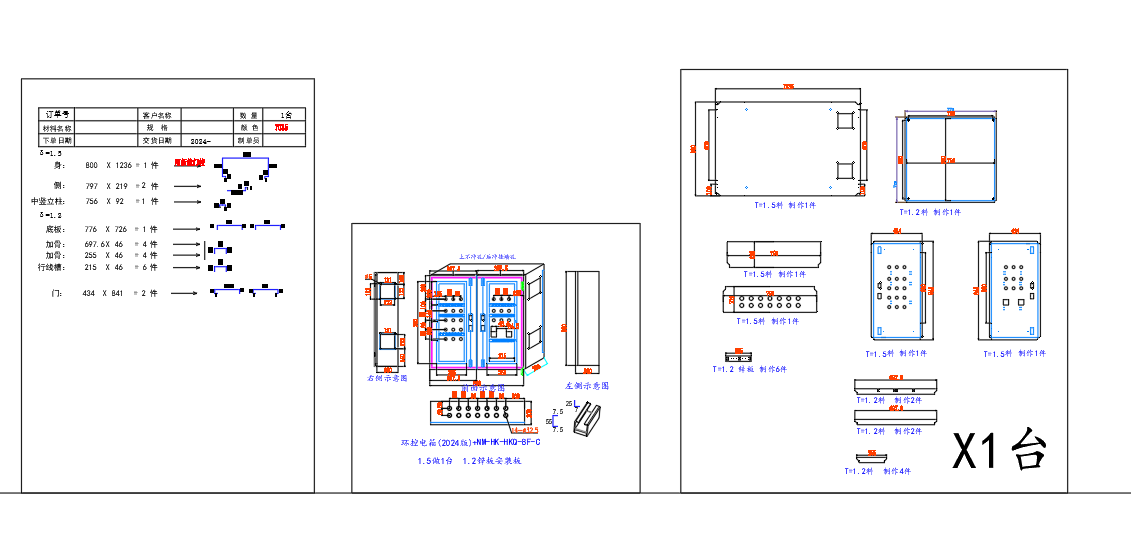

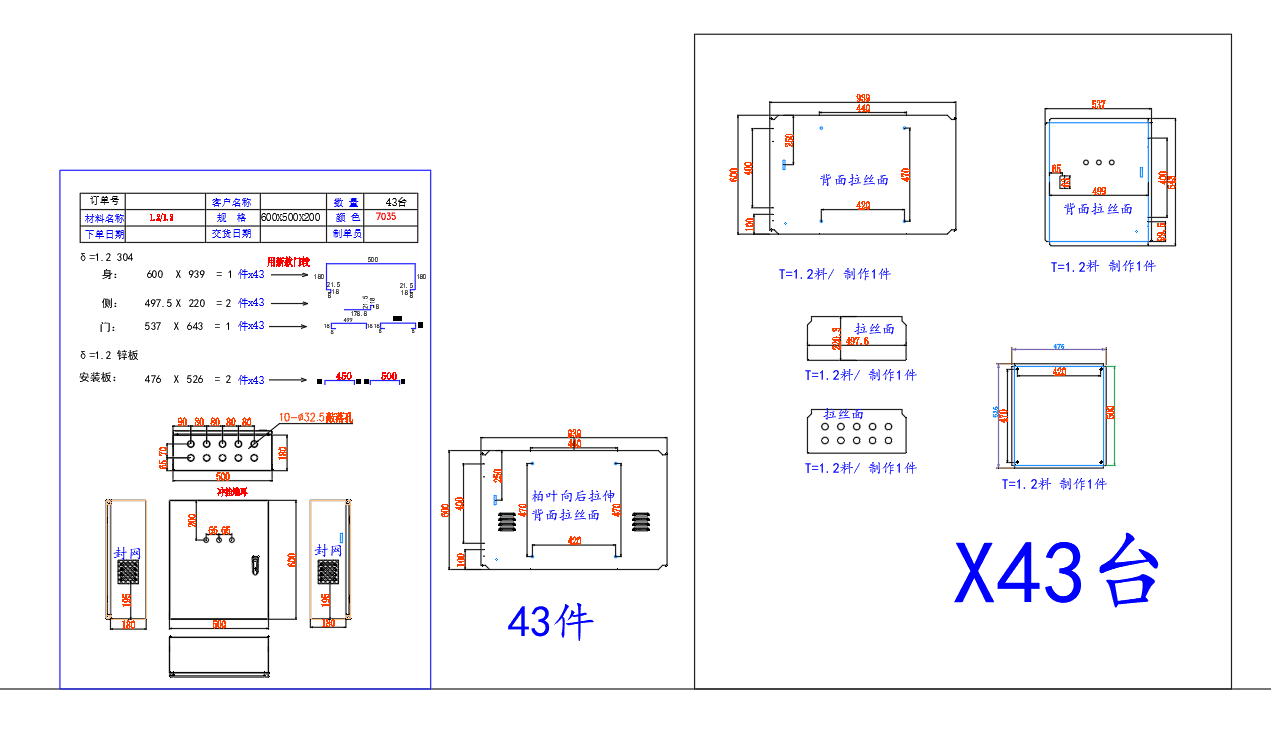

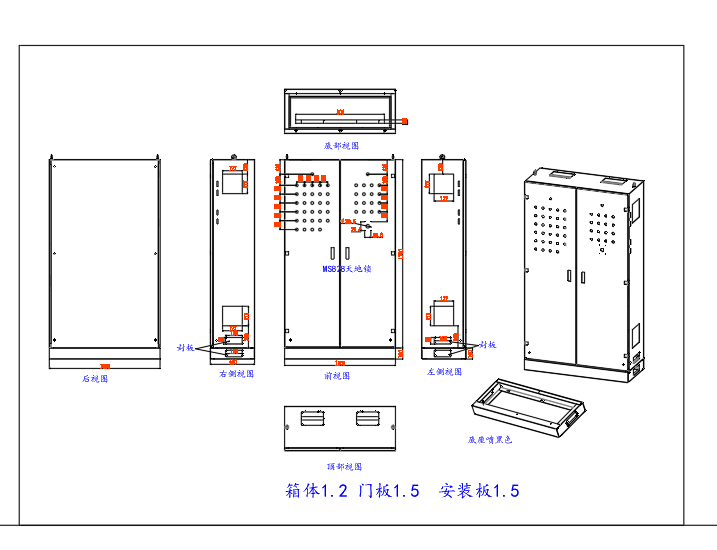

该图纸是钣金模版-配电箱配电柜钣金箱体展开图。根据电气工程师设计出的配电箱箱体图，进行钣金展开下料，供钣金生产空箱使用。该图纸包含配电箱、全内门配电箱、半内门配电箱、动力柜等，各种柜型、各种规格尺寸的钣金展开图，供下载参考学习使用。
