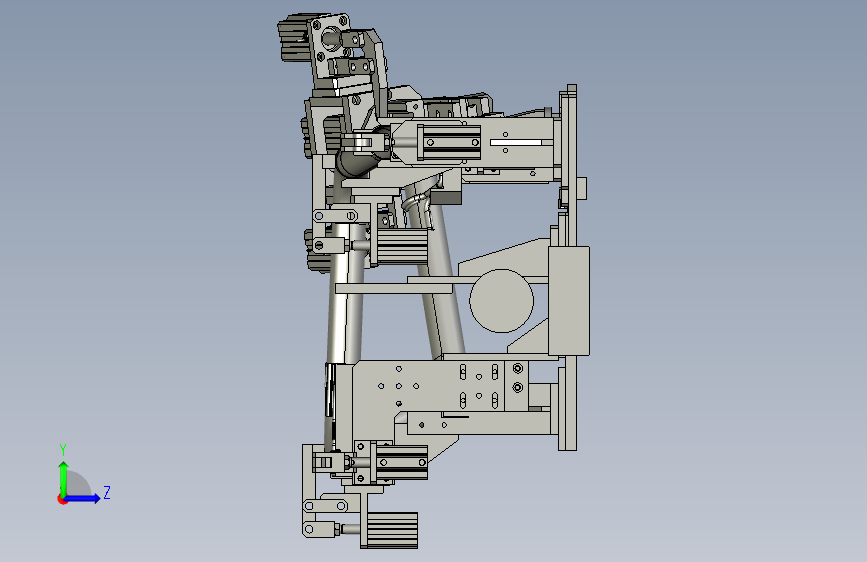

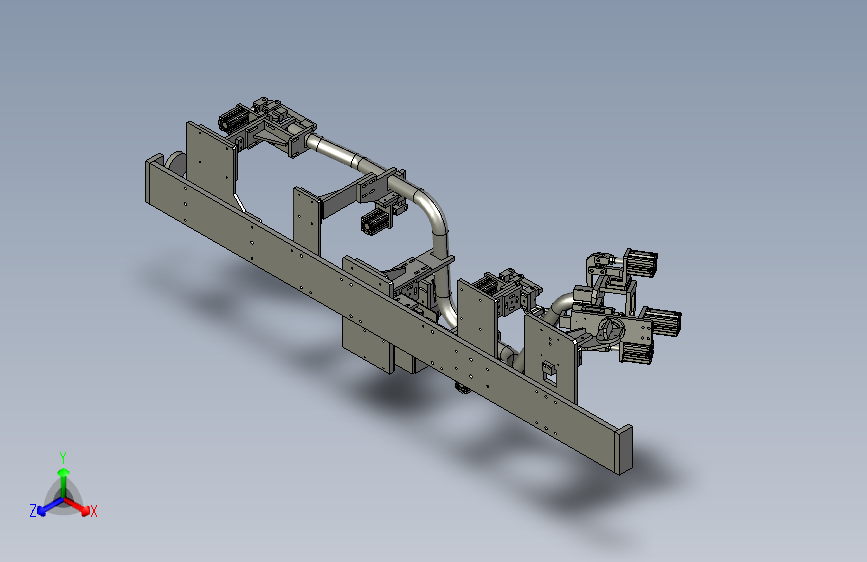

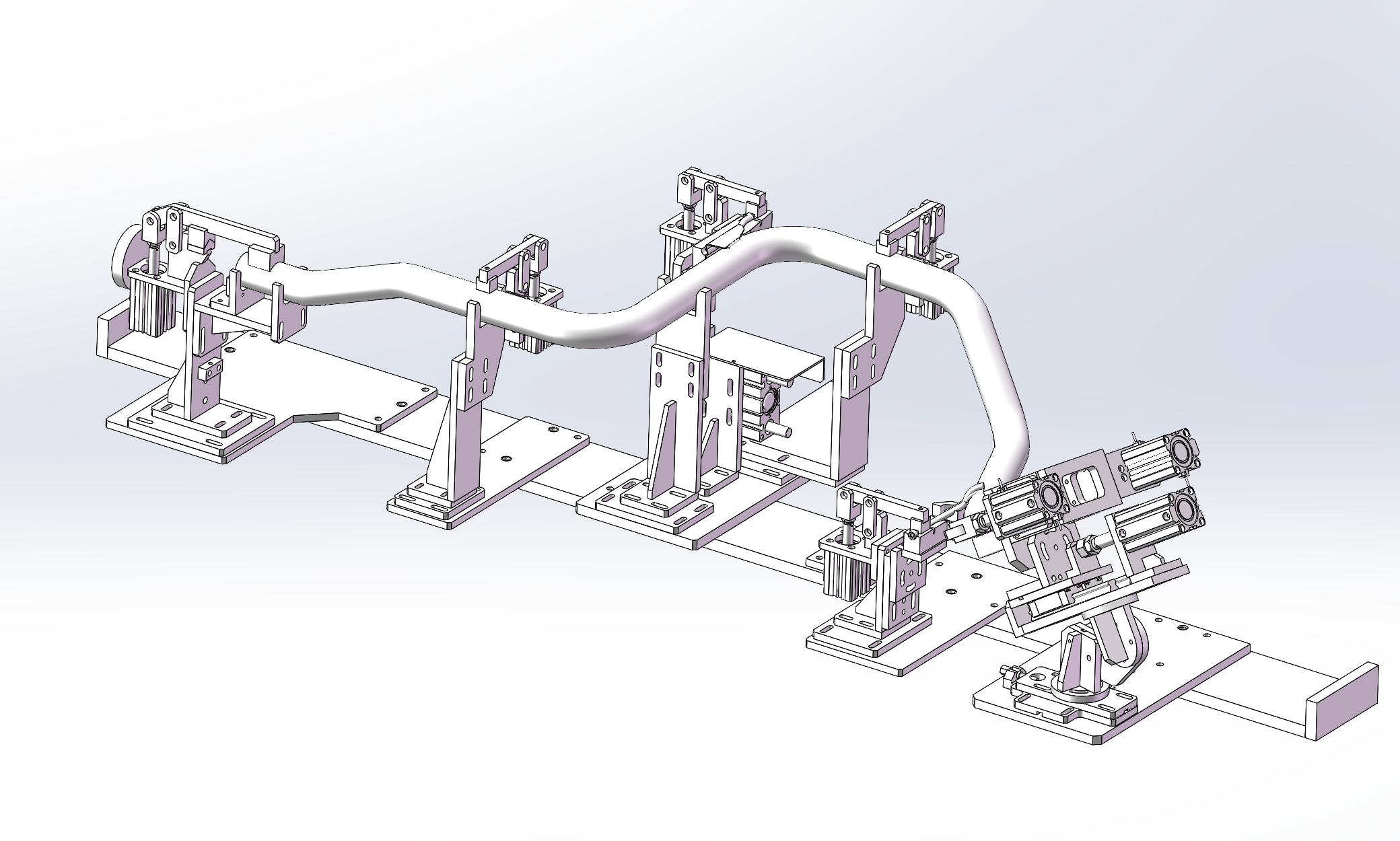

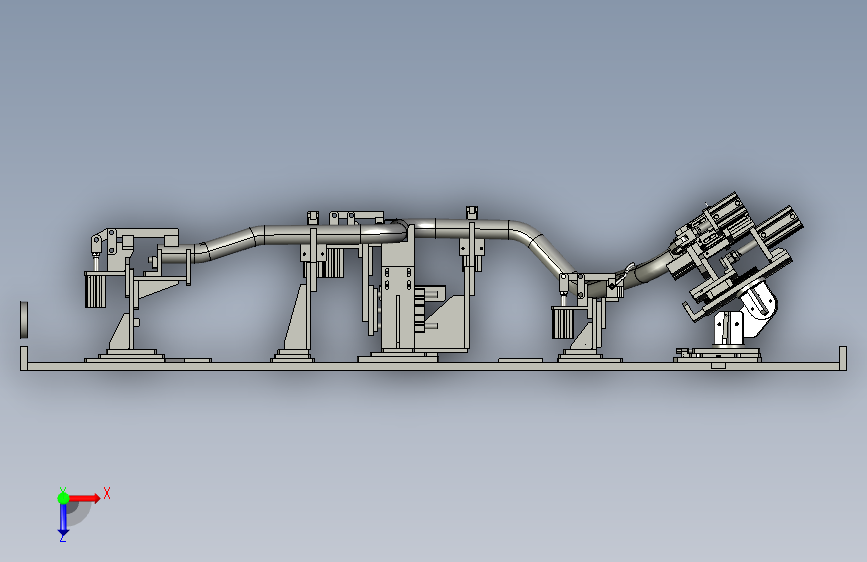

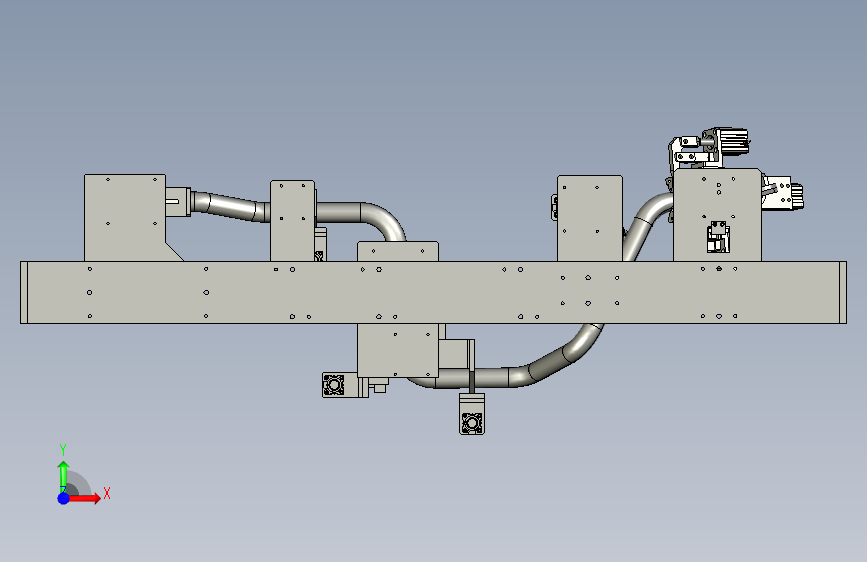

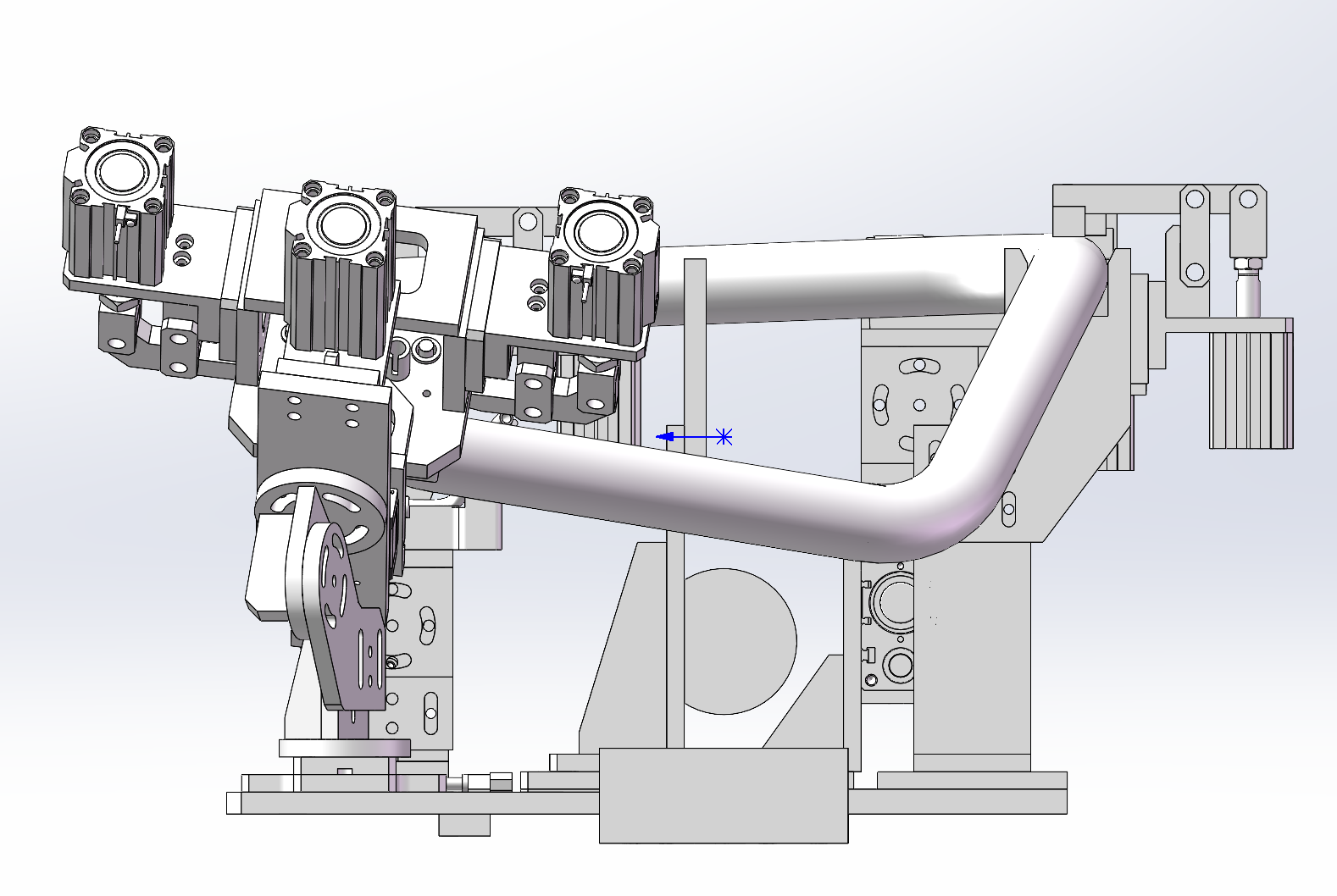

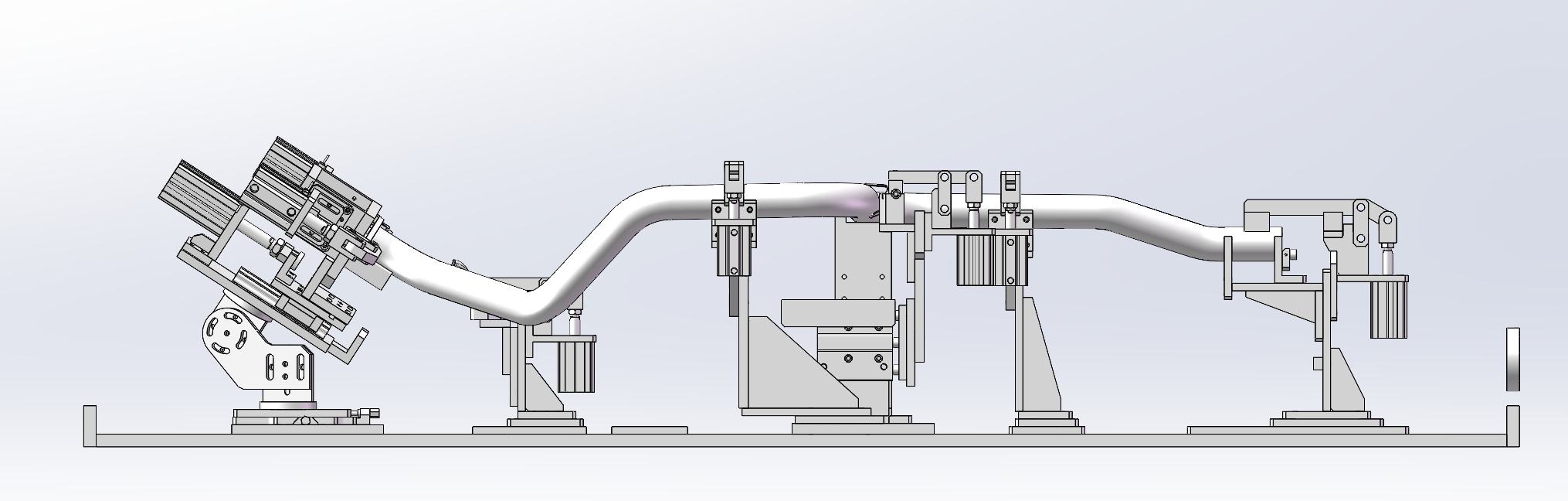

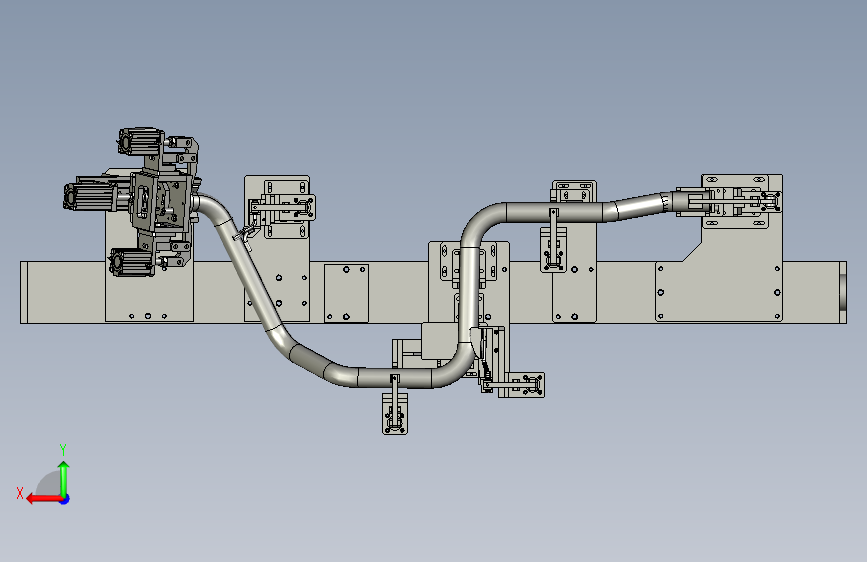

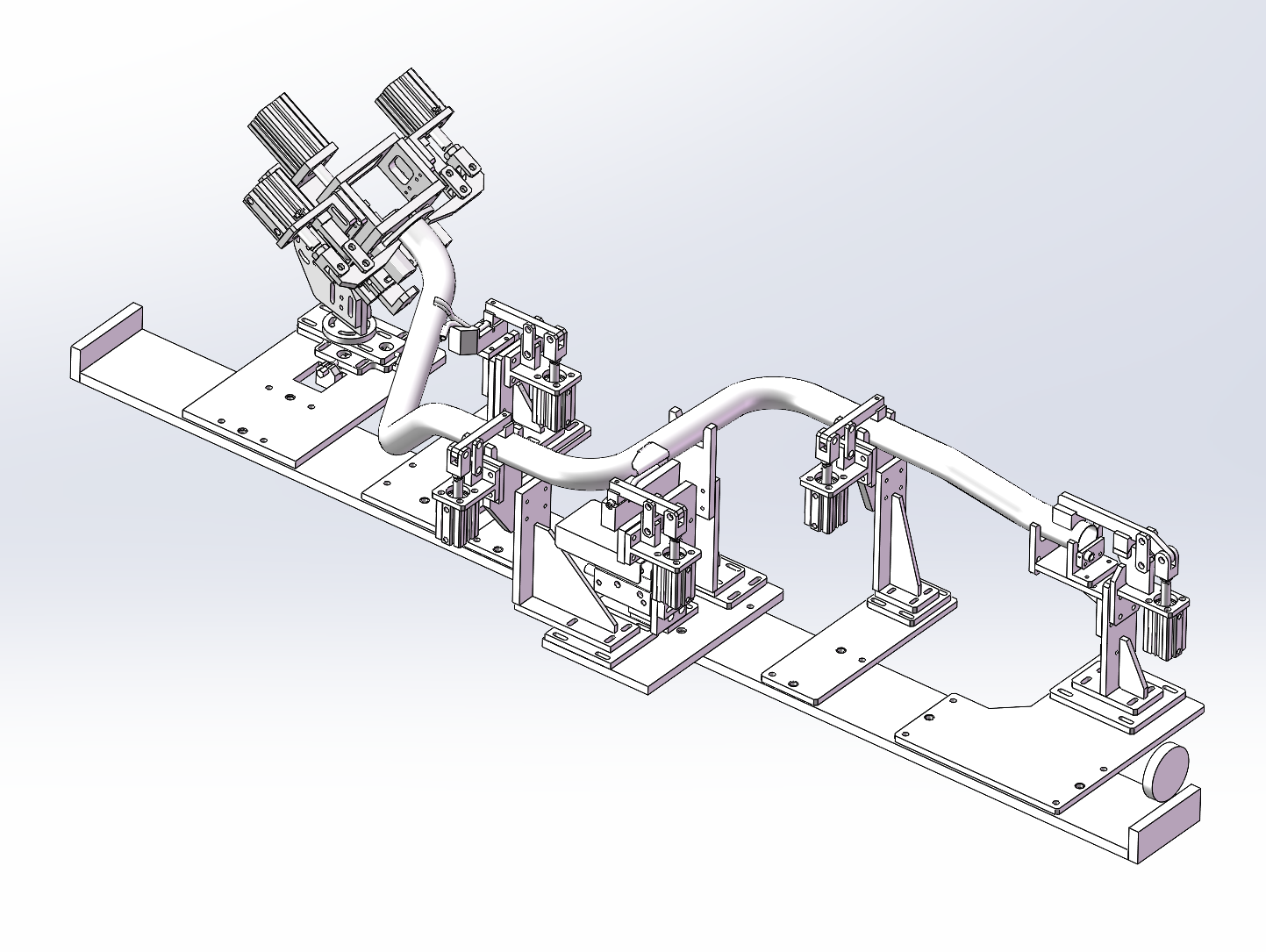

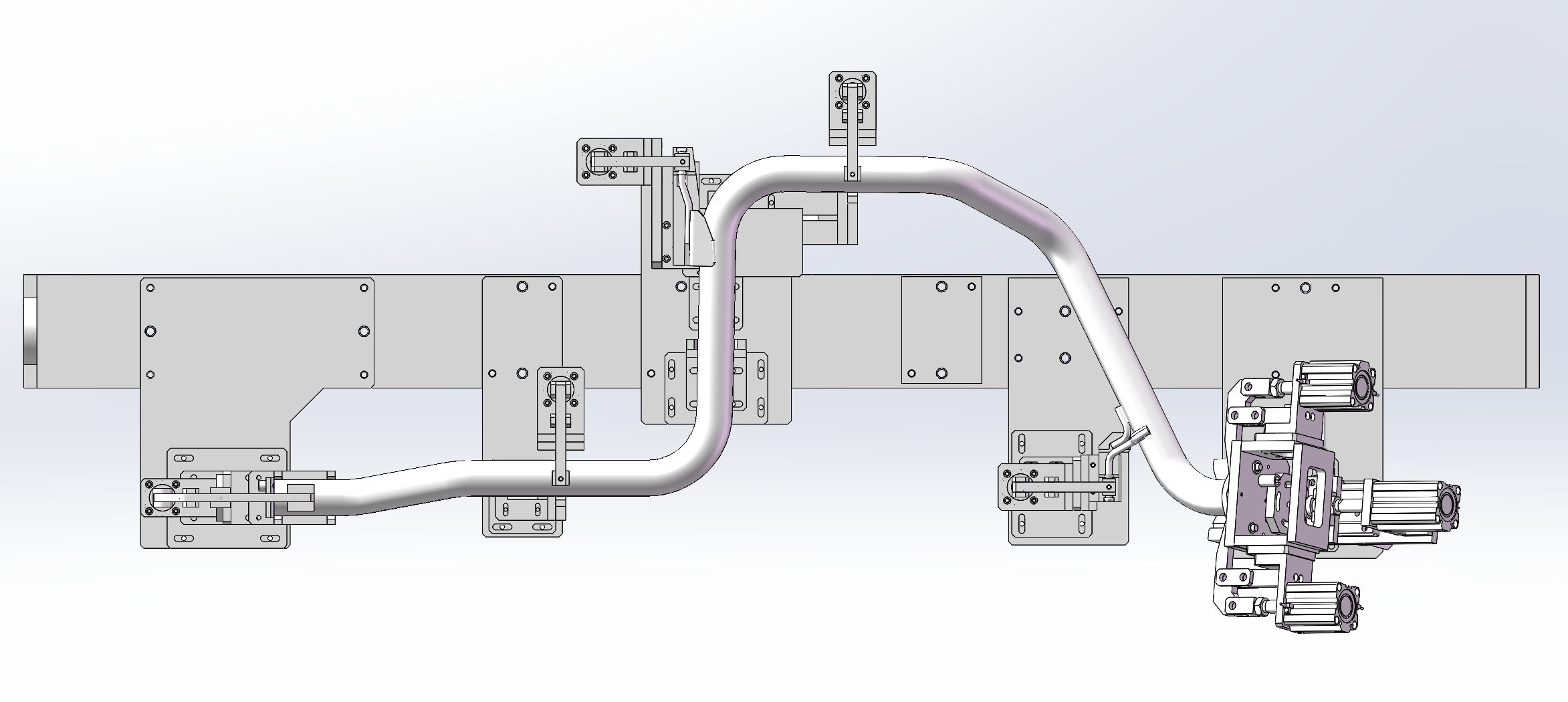

排气管焊接夹具建模
（ID:3065546）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 排气管焊接夹具建模.stp | 13.32M |
此图纸下载需要27金币
立即下载
发布者
模型信息
图纸ID：3065546
图纸格式：stp
文件大小：2.05M
所需金币：27
上传时间：2026-03-10 09:12:16
是否可编辑：不可修改，不包括参数
软件版本：STEP
标签
图纸简介
本设计公开了一种排气管焊接工装夹具,包括焊接平台,支撑柱,夹持部,支撑柱上设置有定位部,定位部上设置有定位凸起;支撑柱两侧设置有连接件,连接件朝向法兰一端设置有用于压紧法兰的压块,支撑柱上沿其长度方向设置有丝杠,丝杠上设置有用于控制压块沿竖直方向移动的驱动装置;支撑柱上设置有用于驱动两个压块相互靠近或远离的驱动机构,驱动机构与丝杠传动连接.通过将用于定位法兰的驱动机构设置在支撑柱的内部和两侧,增大法兰与排气管焊接处的空间,方便焊枪进行焊接;通过设置用于调节压块与定位部间距的调节组件,提高夹具的通用性;通过转动定位部改变法兰与排气管的焊接角度,从而适应法兰与排气管不同角度的焊接工作.
