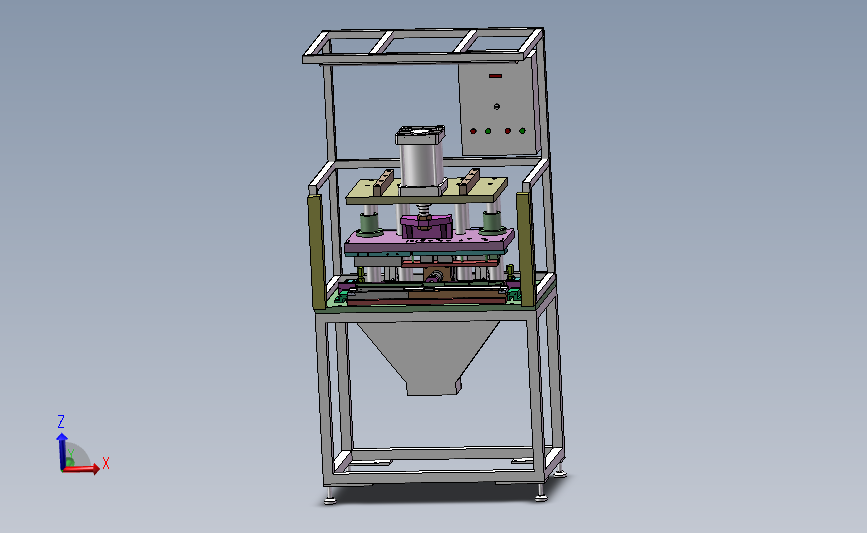

汽车密封条冲孔裁切一体机

（ID:334349）

改图/画图

机械设备 / 非标机械 / 汽车密封条冲孔裁切一体机

©原创

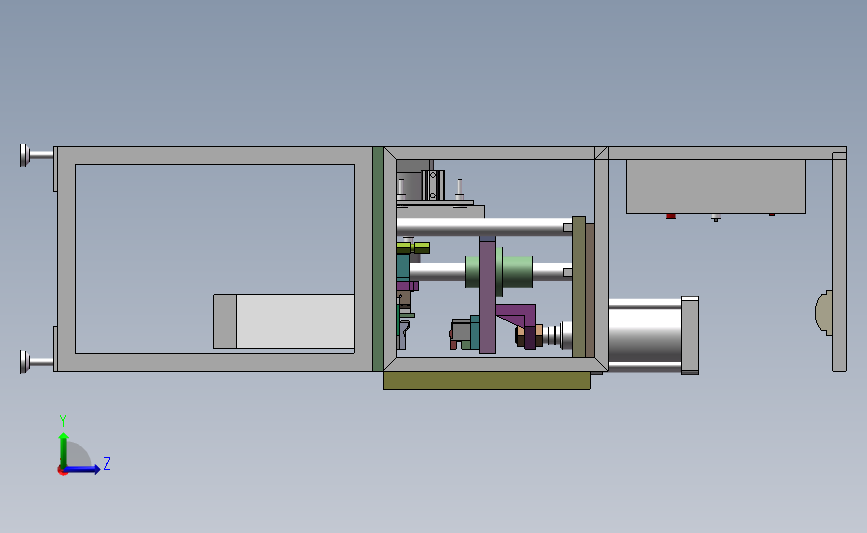

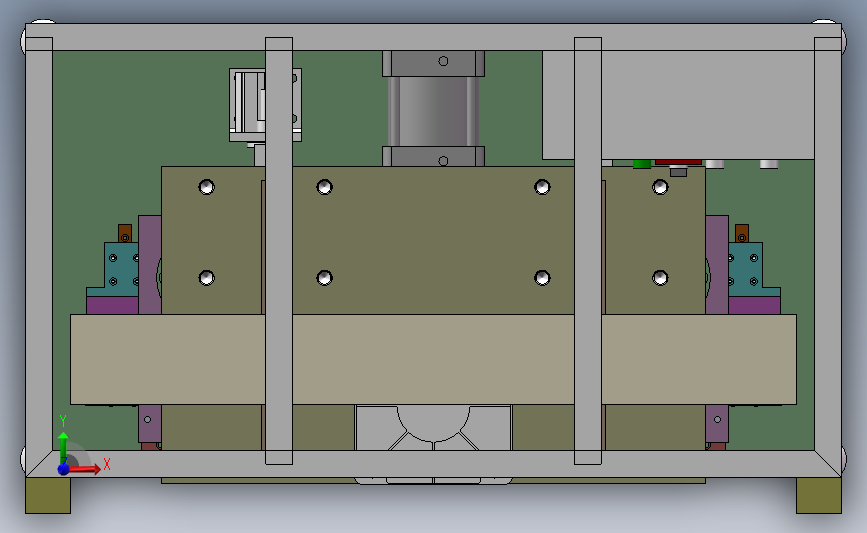

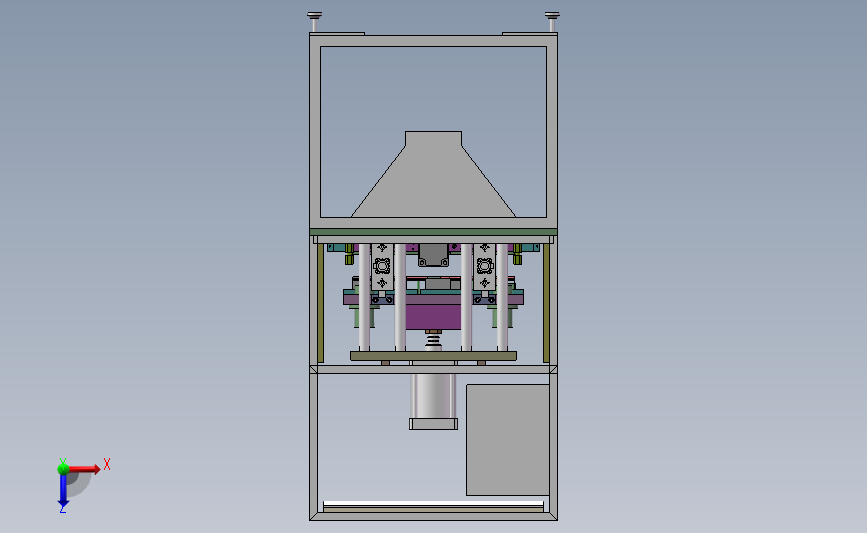

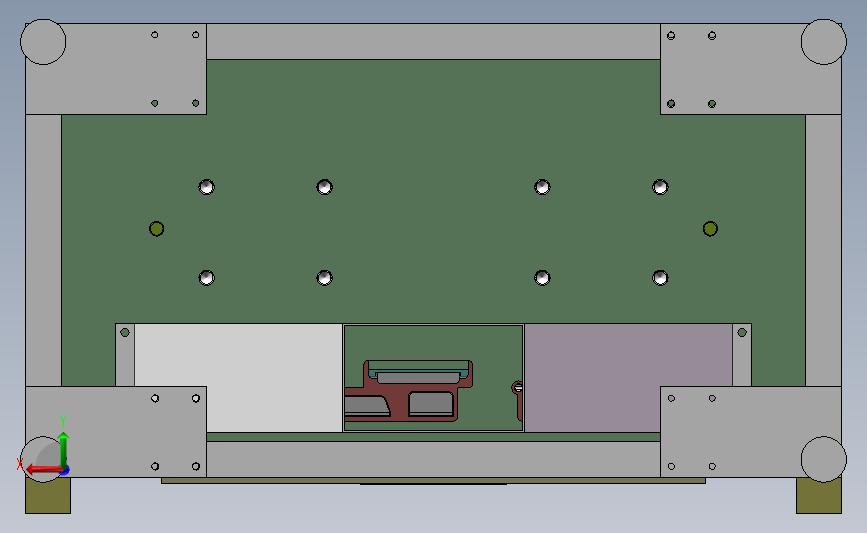

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	10导柱(2GA).SLDPRT	95.91K
2	14定位导柱1(2GA).SLDPRT	98.23K
3	14导套(2GA).SLDPRT	113.81K
4	14导套安装座(2GA).SLDPRT	97.74K
5	14导柱安装座（2GA）.SLDPRT	112.97K
6	2GA SEAL RUB INTAKE(74146)-20160330(素材）.SLDPRT	138.63K
7	2GA-QMT素材.SLDPRT	738.50K
8	40-50-70铜套(2GA).SLDPRT	87.95K
9	40铜套安装套(2GA).SLDPRT	136.22K
10	8-10-20铜套（2GA）.SLDPRT	88.15K
11	LMF10直线轴承(2GA).SLDPRT	116.38K
12	M20x1.5浮动接头（2GA）.SLDPRT	189.53K
13	M36螺母（2GA）.SLDPRT	87.53K
14	M6-8-13-70导柱螺栓(2GA).SLDPRT	106.54K
15	M6-8-13-80导柱螺栓(2GA).SLDPRT	104.61K
16	OLFA刀片（2GA）.SLDPRT	69.58K
17	SC100-30气缸(2GA).SLDPRT	252.56K
18	SC100-30气缸活塞杆(2GA).SLDPRT	108.86K
19	SC160-125气缸(2GA).SLDPRT	332.98K
20	SC160-125气缸活塞(2GA).SLDPRT	97.00K
21	SC160x125气缸Y型接头(2GA).SLDPRT	235.50K
22	SC40-30-S气缸(2GA).SLDPRT	214.57K
23	SC40-30气缸活塞(2GA).SLDPRT	113.02K
24	SPAL10-60-P4.0冲针（2GA）.SLDPRT	110.96K
25	TN32-45气缸(2GA).SLDPRT	370.00K
26	TN32-45气缸活塞杆(2GA).SLDPRT	234.50K
27	TN32-45气缸连接板(2GA).SLDPRT	249.50K
28	TRH15B导轨(2GA).SLDPRT	111.24K
29	TRH15B滑块(2GA).SLDPRT	115.18K
30	上机架(2GA).SLDPRT	260.75K
31	上顶板(2GA).SLDPRT	125.17K

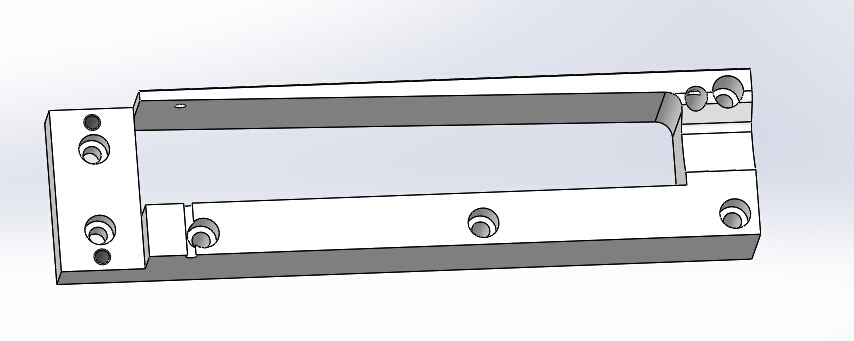

32	下凹模.jpg	106.76K
33	下机架(2GA).SLDPRT	117.26K

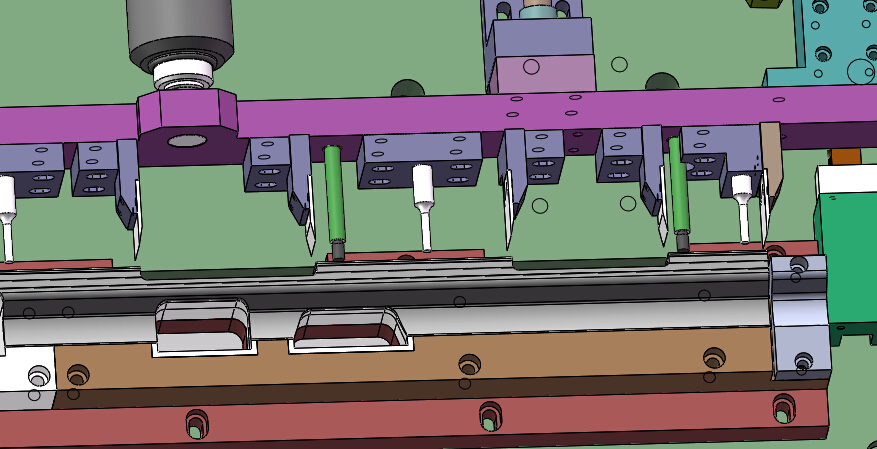

34	两个凹模.jpg	288.46K

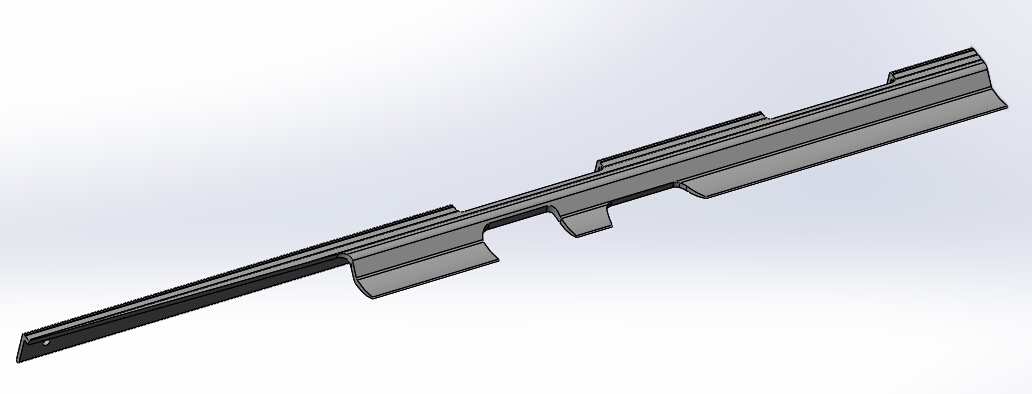

35	产品冲切效果图.jpg	157.89K

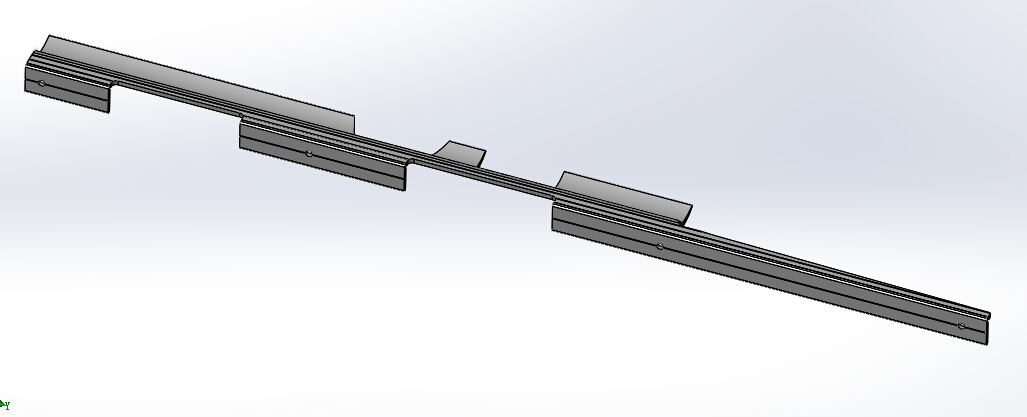

36	产品冲图.jpg	154.04K

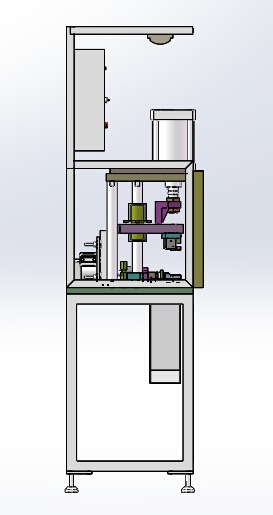

37	侧视图.jpg	66.34K

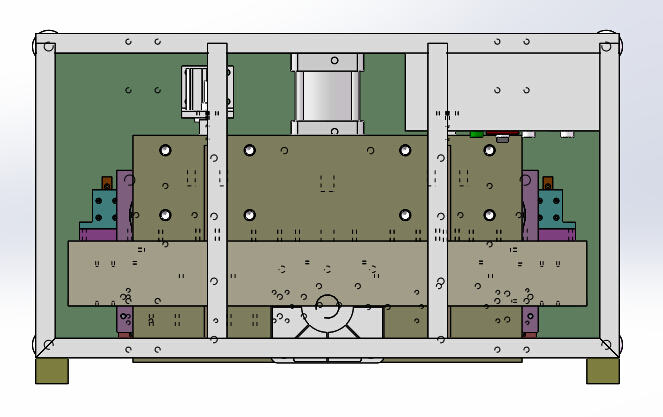

38	俯视图.jpg	126.68K
39	光栅(2GA).SLDPRT	59.34K

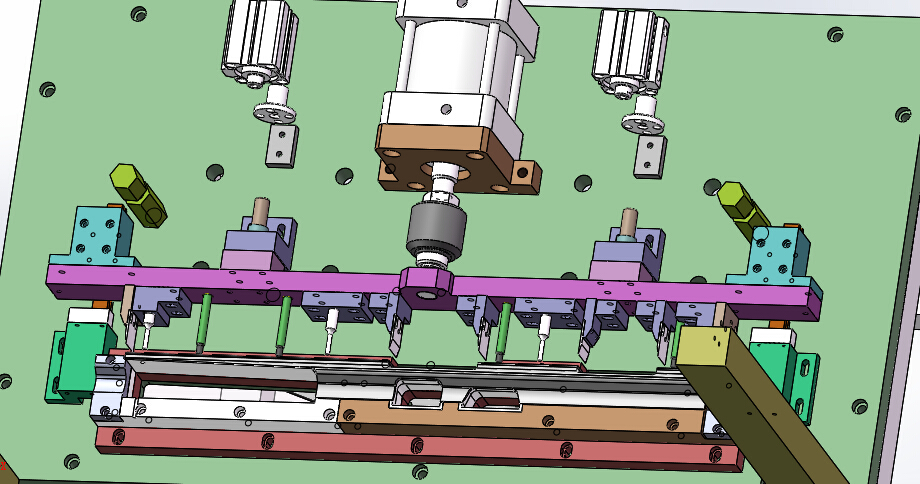

40	冲切刀结构图.jpg	369.60K

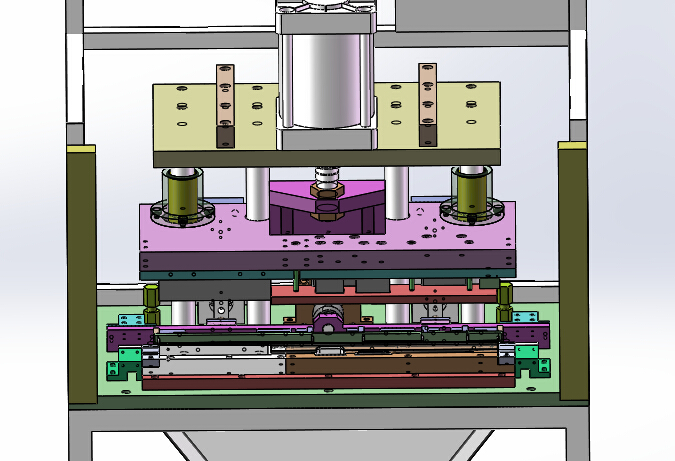

41	冲孔工装模具结构图.jpg	235.77K

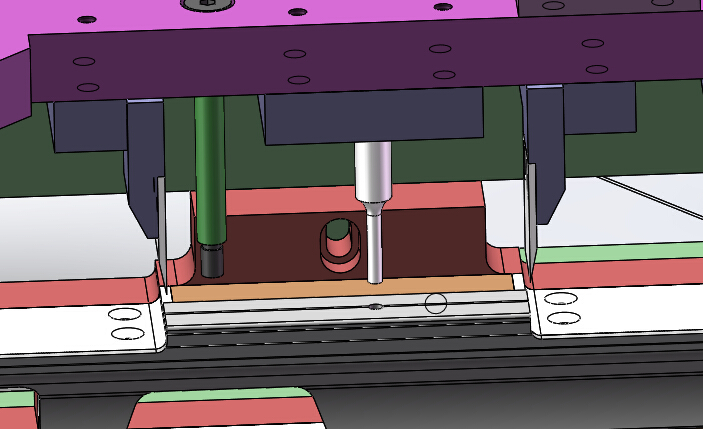

42	冲针.jpg	180.08K
43	冲针凹模1.SLDPRT	81.45K
44	冲针凹模2.SLDPRT	222.00K
45	冲针安装板2（2GA）.SLDPRT	130.94K
46	冲针安装板3（2GA）.SLDPRT	136.99K
47	冲针安装板（2GA）.SLDPRT	106.60K

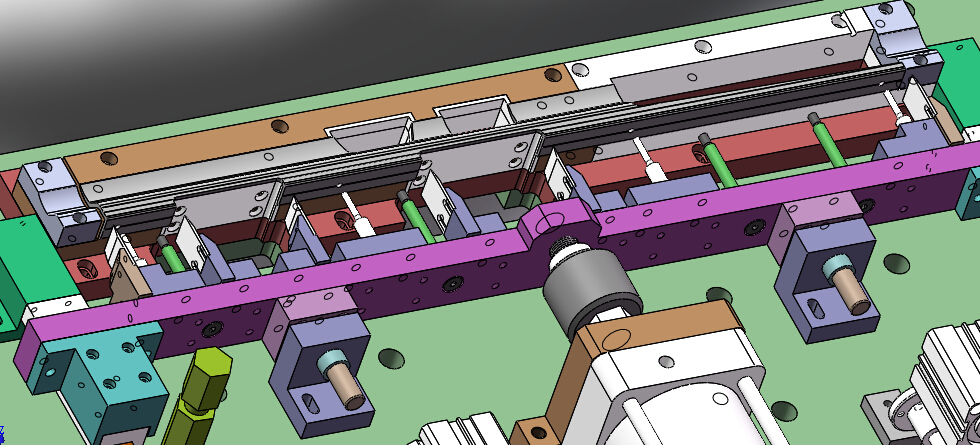

48	冲针裁刀结构.jpg	477.49K
49	凸模1.sldprt	79.08K
50	凸模2.sldprt	92.19K
51	凸模3.sldprt	105.21K
52	凸模4.sldprt	117.58K
53	凸模5.sldprt	92.26K
54	凸模固定板（2GA） - 副本.SLDPRT	268.08K
55	凸模固定板（2GA）.SLDPRT	256.62K
56	凸模垫板.SLDPRT	253.00K
57	凹模1.sldprt	238.71K
58	凹模2.sldprt	115.45K
59	凹模3.sldprt	119.91K
60	凹模4.sldprt	152.45K
61	凹模5.sldprt	116.17K
62	加强板(2GA).SLDPRT	84.72K
63	后刀安装块1（2GA).SLDPRT	106.75K
64	后刀安装块2（2GA).SLDPRT	104.75K
65	后刀安装块3（2GA).SLDPRT	116.62K
66	后刀安装块4（2GA).SLDPRT	117.38K
67	后刀安装块5（2GA).SLDPRT	116.75K
68	后刀架定位板垫板（2GA）.SLDPRT	88.45K
69	后刀架定位板（2GA）.SLDPRT	119.24K
70	后刀架（2GA）.SLDPRT	224.43K
71	后气缸安装板（2GA）.SLDPRT	127.26K
72	后裁刀1（2GA）.SLDPRT	70.87K
73	后退料板（2GA）.SLDPRT	151.48K
74	定位柱（2GA）.SLDPRT	105.06K
75	底板(2GA).SLDPRT	209.38K
76	底模(2GA).SLDPRT	304.87K
77	底模垫板（2GA）.SLDPRT	268.73K
78	支撑柱(2GA).SLDPRT	108.31K
79	日光灯（2GA).SLDPRT	81.09K
80	机架脚杯（2GA).SLDPRT	70.96K
81	机架脚板（2GA）.SLDPRT	87.52K

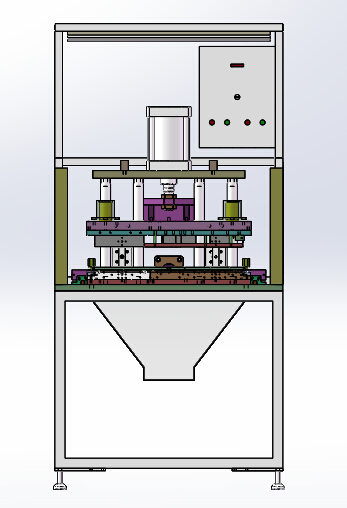

82	正视图.jpg	98.34K
83	气缸垫板（2GA）.SLDPRT	138.00K
84	气缸连接件（2GA）.SLDPRT	113.95K
85	气门条冲孔裁切机装配体1.SLDASM	1.29M
86	滑块安装块（2GA）.SLDPRT	106.00K
87	漏斗(2GA).SLDPRT	101.52K
88	电箱(2GA).SLDPRT	93.84K
89	素材垫板（2GA）.sldprt	94.76K
90	素材垫板（2GA）2.sldprt	102.21K
91	裁刀安装上板(2GA).SLDPRT	315.15K
92	裁刀安装板立板(2GA).SLDPRT	229.00K
93	裁刀安装板（2GA）.SLDPRT	120.88K

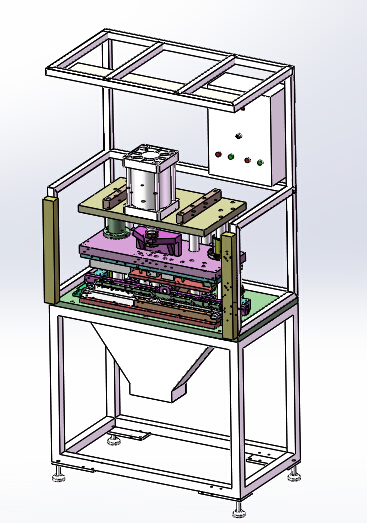

94	设备外观结构图.jpg	180.66K
95	退料板（2GA) - 副本.sldprt	284.50K
96	退料板（2GA).sldprt	179.03K
97	防呆块(2GA).SLDPRT	95.98K
98	防呆块垫板（2GA）.SLDPRT	73.56K
99	防呆挡块（2GA）.SLDPRT	93.08K
100	防呆架(2GA).SLDPRT	145.72K
101	外购件清单.docx	13.60K
102	工程图.DWG	1.63M
103	气门条钻孔机说明书.docx	1.33M

此图纸下载需要200金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 37

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：334349

图纸格式：sldprt,sldasm

文件大小：17.1M

所需金币：200

上传时间：2022-09-18 09:51:02

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

这是汽车气门条工装二次加工的工装设备——冲孔裁断、异形槽口冲一体机，设备功能：第一为冲孔（扣钉安装孔），主要由冲针和凹模组成；第二为异形槽口冲切，主要由下凹模和冲切刀模组成；第三为定长裁断，主要由冲切刀片组成，以上冲切由两个气缸共同完成动作。图纸结构详细，有工程图，格式为solidworks2018，欢迎大家来下载。
