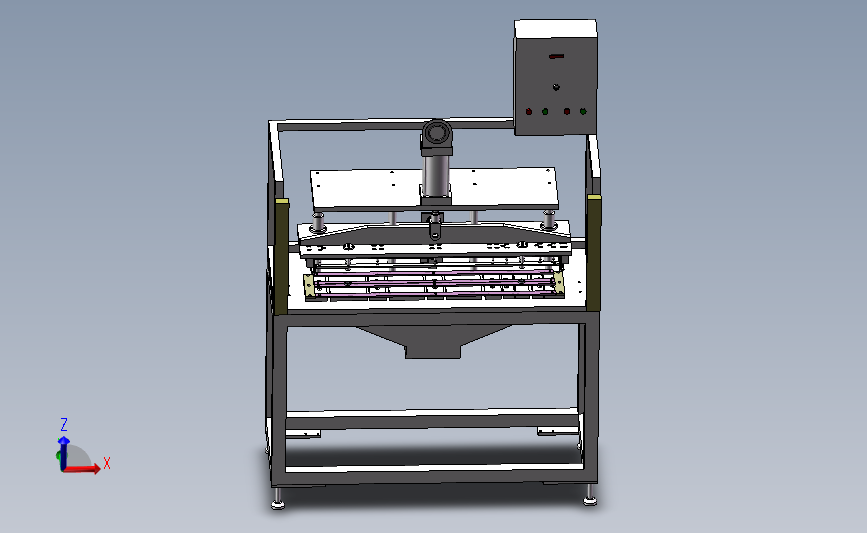

定长裁断冲孔机

（ID:339404）

改图/画图查找相似图纸

机械设备 / 非标机械 / 定长裁断冲孔机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	10导柱（4.01）.SLDDRW	260.00K
2	10导柱（4.01）.SLDPRT	66.15K
3	10直线轴承1.1（4.01）.SLDPRT	116.09K
4	16气缸活塞（4.01）.SLDPRT	81.05K
5	16气缸（4.01）.SLDPRT	211.12K
6	25直线轴承（4.01）.SLDPRT	103.52K
7	SC-100X125气缸（4.01）.SLDPRT	201.37K
8	SC-100X125活塞杆（4.01）.SLDPRT	79.07K
9	~$复件6 凹模座（4.01）.SLDDRW	14B
10	上顶板(4.01).SLDDRW	320.00K
11	上顶板(4.01).SLDPRT	81.06K
12	下机架（4.01）.SLDDRW	264.00K
13	下机架（4.01）.SLDPRT	115.89K
14	中间凹模座（4.01）.SLDDRW	403.50K
15	中间凹模座（4.01）.SLDPRT	132.82K

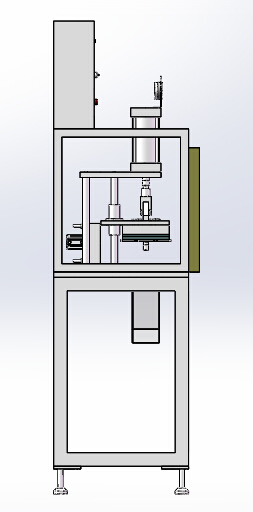

16	侧视图.jpg	57.46K

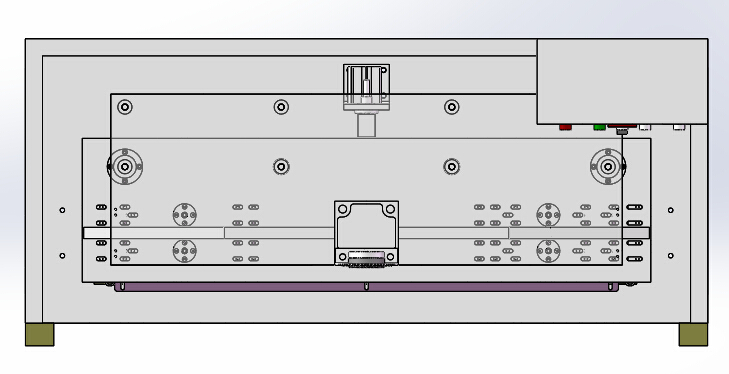

17	俯视图.jpg	87.79K
18	光栅（4.01）.SLDPRT	58.79K

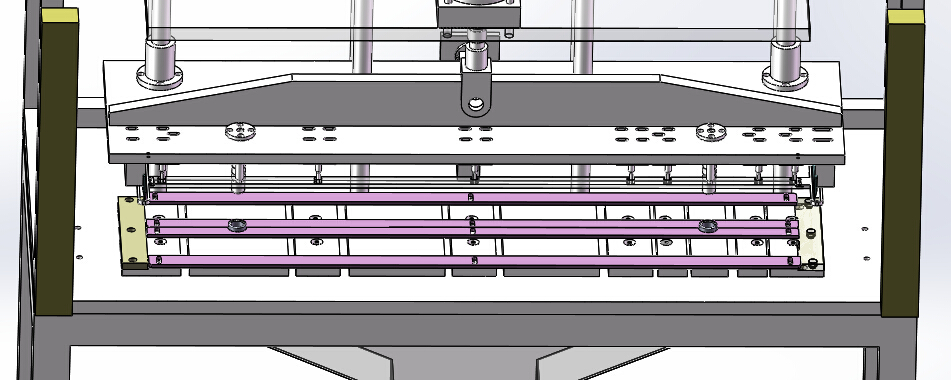

19	冲切模具结构图.jpg	211.69K
20	冲模套.SLDPRT	76.68K
21	冲模安装板底板（4.01）.SLDDRW	160.13K
22	冲模安装板底板（4.01）.SLDPRT	418.63K
23	冲模安装板立板（4.01）.SLDDRW	284.50K
24	冲模安装板立板（4.01）.SLDPRT	73.78K
25	冲模座(4.01).1.SLDDRW	343.00K
26	冲模座(4.01).1.SLDPRT	83.52K
27	冲模（4.01）.SLDPRT	105.18K

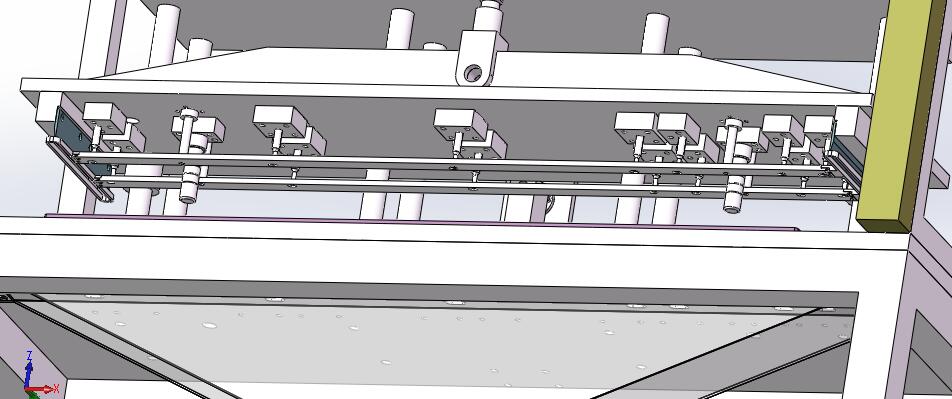

28	冲针结构.jpg	54.15K
29	刀垫（4.01） - 副本.SLDPRT	85.79K
30	刀垫（4.01）.SLDDRW	292.00K
31	刀垫（4.01）.SLDPRT	96.90K
32	右侧退刀保护（4.01） - 副本.SLDDRW	338.00K
33	右侧退刀保护（4.01） - 副本.SLDPRT	143.12K
34	右凹模座（4.01）.SLDDRW	468.50K
35	右凹模座（4.01）.SLDPRT	166.51K
36	右刀架（4.01）.SLDDRW	320.50K
37	右刀架（4.01）.SLDPRT	96.12K
38	右裁刀垫（4.01）.SLDPRT	176.50K
39	复件冲模座(4.01).1.SLDPRT	82.97K
40	复件冲模座（4.01）.SLDDRW	327.00K
41	复件冲模座（4.01）.SLDPRT	80.72K
42	复件导柱座1.2（4.01）.SLDDRW	124.42K
43	复件导柱座1.2（4.01）.SLDPRT	118.70K
44	复件挡板（4.01）.SLDDRW	274.00K
45	复件挡板（4.01）.SLDPRT	93.72K
46	复件退料杆（4.01） - 副本.SLDPRT	147.01K
47	复件退料杆（4.01）.SLDDRW	97.46K
48	复件退料杆（4.01）.SLDPRT	144.15K
49	复件1 凹模座（4.01）.SLDDRW	117.83K
50	复件1 凹模座（4.01）.SLDPRT	123.71K
51	复件2 凹模座（4.01）.SLDDRW	101.34K
52	复件2 凹模座（4.01）.SLDPRT	100.92K

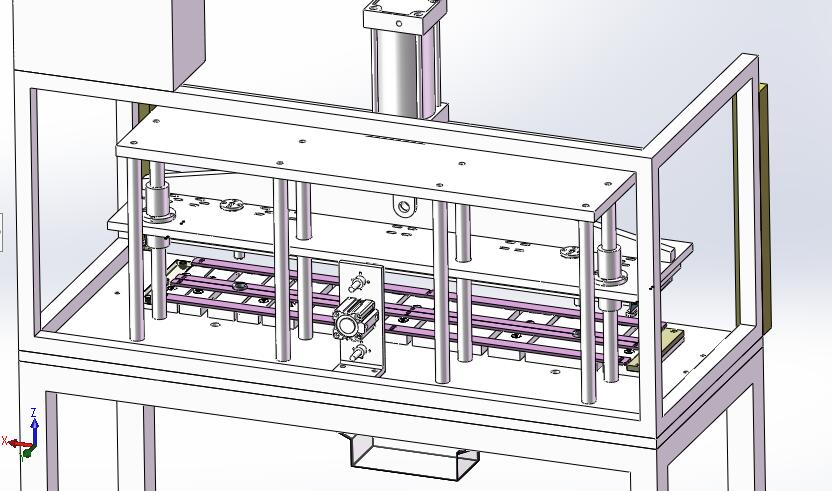

53	复件3 凹模座（4.01）.SLDDRW	113.05K
54	复件3 凹模座（4.01）.SLDPRT	123.10K
55	复件4 凹模座（4.01）.SLDDRW	109.27K
56	复件4 凹模座（4.01）.SLDPRT	116.65K
57	复件5 凹模座（4.01）.SLDDRW	346.00K
58	复件5 凹模座（4.01）.SLDPRT	100.43K
59	复件6 凹模座（4.01）.SLDDRW	320.00K
60	复件6 凹模座（4.01）.SLDPRT	100.88K
61	定长裁断冲孔机.SLDASM	1.03M

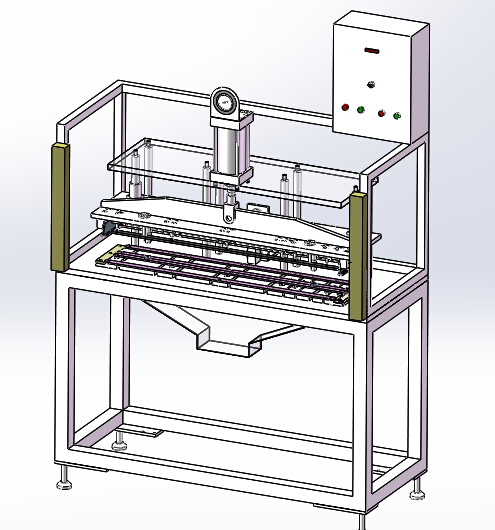

62	定长裁断机外观结构图.jpg	195.87K
63	导柱1.1（4.01）.SLDPRT	135.11K
64	导柱套(4.01).SLDPRT	113.07K
65	工装总成图.jpg	65.81K
66	左侧退刀保护（4.01）.SLDDRW	346.00K
67	左侧退刀保护（4.01）.SLDPRT	146.48K
68	左凹模座（4.01）.SLDDRW	462.50K
69	左凹模座（4.01）.SLDPRT	155.88K
70	左刀架（4.01）.SLDPRT	95.84K
71	底板（4.01）.SLDDRW	141.63K
72	底板（4.01）.SLDPRT	221.22K
73	护栏（4.01）.SLDDRW	279.50K
74	护栏（4.01）.SLDPRT	110.93K
75	挡板（4.01）.SLDDRW	264.00K
76	挡板（4.01）.SLDPRT	82.14K
77	支撑柱（4.01）25-350.SLDDRW	255.00K
78	支撑柱（4.01）25-350.SLDPRT	68.86K
79	机架脚杯(4.01).SLDPRT	70.12K
80	机架脚板（4.01）2.SLDPRT	71.29K

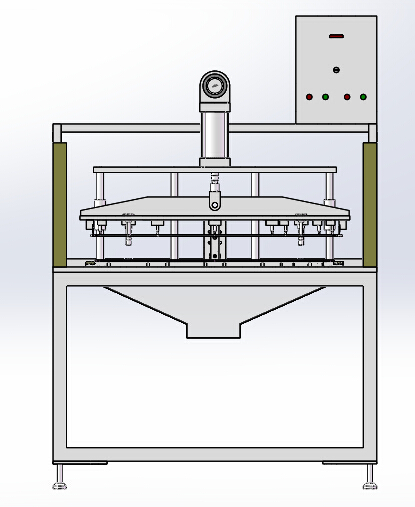

81	正视图.jpg	97.59K
82	气压表法兰（4.01）.SLDPRT	104.27K
83	气压表玻璃盖（4.01）.SLDPRT	56.97K
84	气压表表座（4.01）.SLDPRT	89.80K
85	气压表（4.01）.SLDPRT	88.46K
86	气缸Y型接头(4.01).SLDPRT	86.43K
87	漏斗35.1（4.01）.SLDPRT	97.60K
88	电箱（4.01）.SLDPRT	93.46K

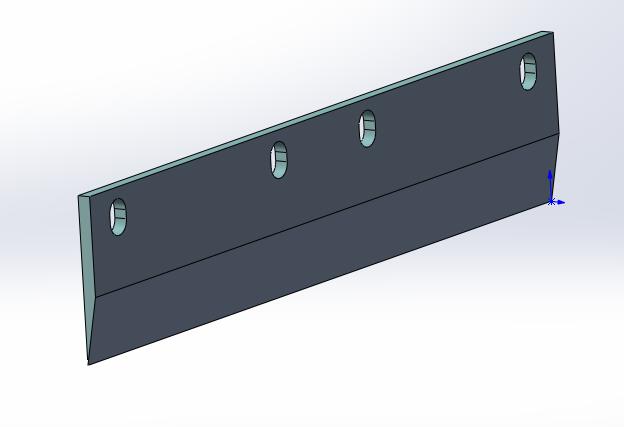

89	白钢刀片.jpg	11.67K
90	裁刀（4.01）.SLDDRW	284.50K
91	裁刀（4.01）.SLDPRT	89.30K
92	裁刀（4.01）1.SLDDRW	304.50K
93	装配体4.01.SLDDRW	1.11M
94	退料杆导柱(4.01).SLDDRW	280.50K
95	退料杆导柱(4.01).SLDPRT	83.54K
96	防呆块（4.01）.1.SLDDRW	344.00K
97	防呆块（4.01）.1.SLDPRT	80.60K
98	防呆架（4.01）.2.SLDDRW	121.48K
99	防呆架（4.01）.2.SLDPRT	125.52K
100	右侧退刀保护（4.01） - 副本.DWG	131.49K
101	左侧退刀保护（4.01）.DWG	35.11K
