气密耐压试验设备

（ID:3597842）

改图/画图

机械设备 / 非标机械 / 气密耐压试验设备

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.jpg	2.03M
2	10.jpg	1.88M
3	2.jpg	1.90M
4	3.jpg	2.02M
5	4.jpg	2.05M
6	5.jpg	2.23M
7	6.jpg	2.25M
8	7.jpg	1.57M
9	8.jpg	2.33M
10	9.jpg	1.94M
11	气密耐压试验设备.stp	71.87M

此图纸下载需要300金币

立即下载

发布者

你在呼唤

创作: 2

粉丝: 1

加入时间：2026-08-01

私信

关注

模型信息

图纸ID：3597842

图纸格式：stp

文件大小：11.23M

所需金币：300

上传时间：2026-08-01 08:53:16

是否可编辑：不可修改，不包括参数

软件版本：STEP

图纸简介

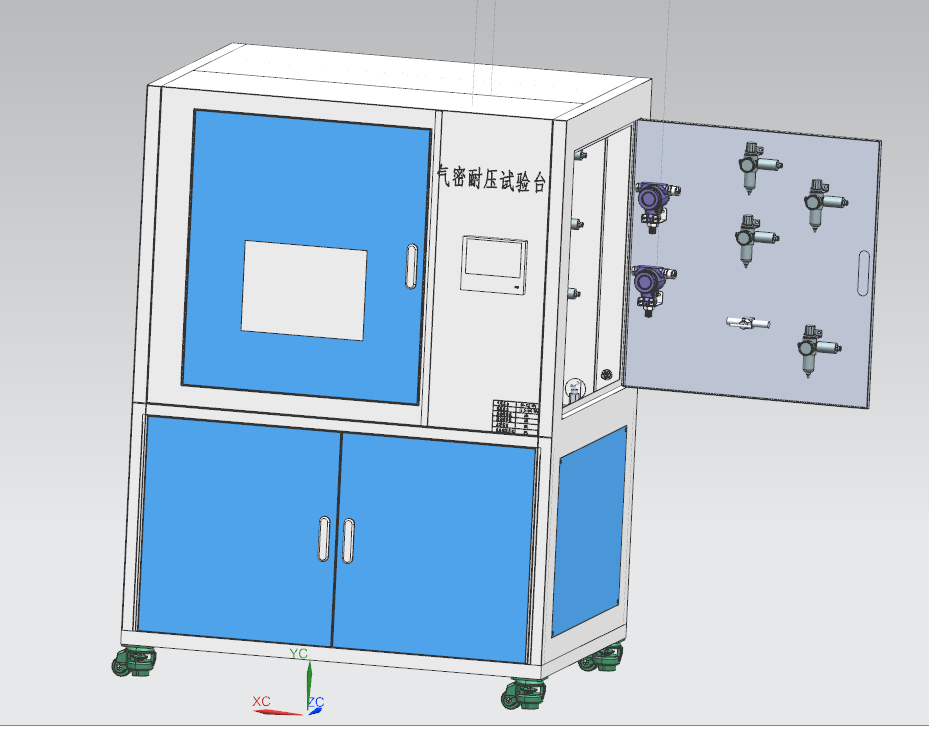

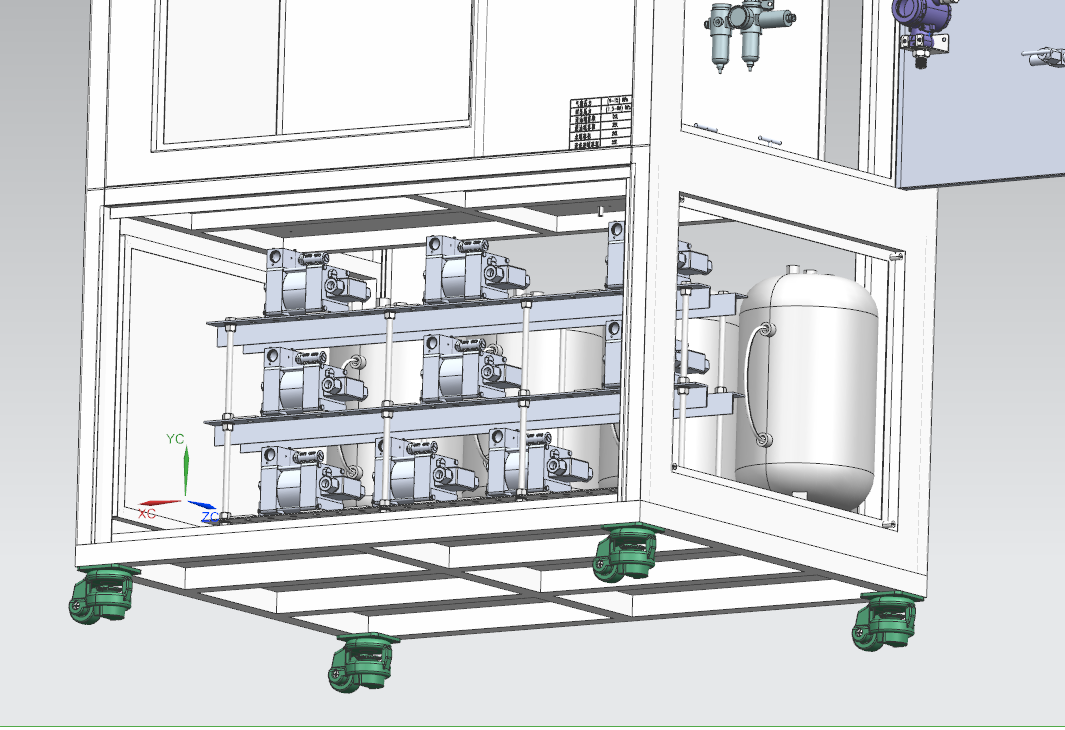

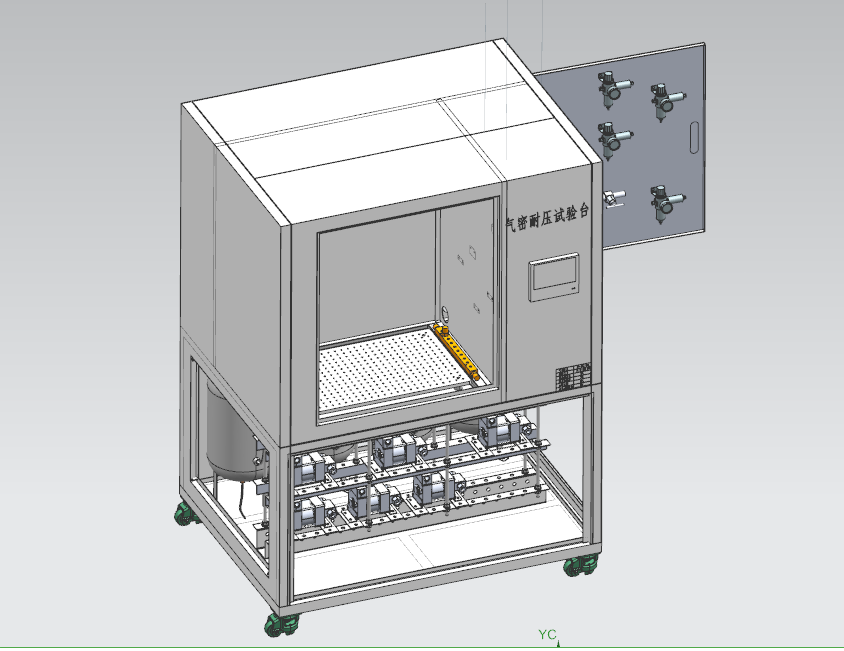

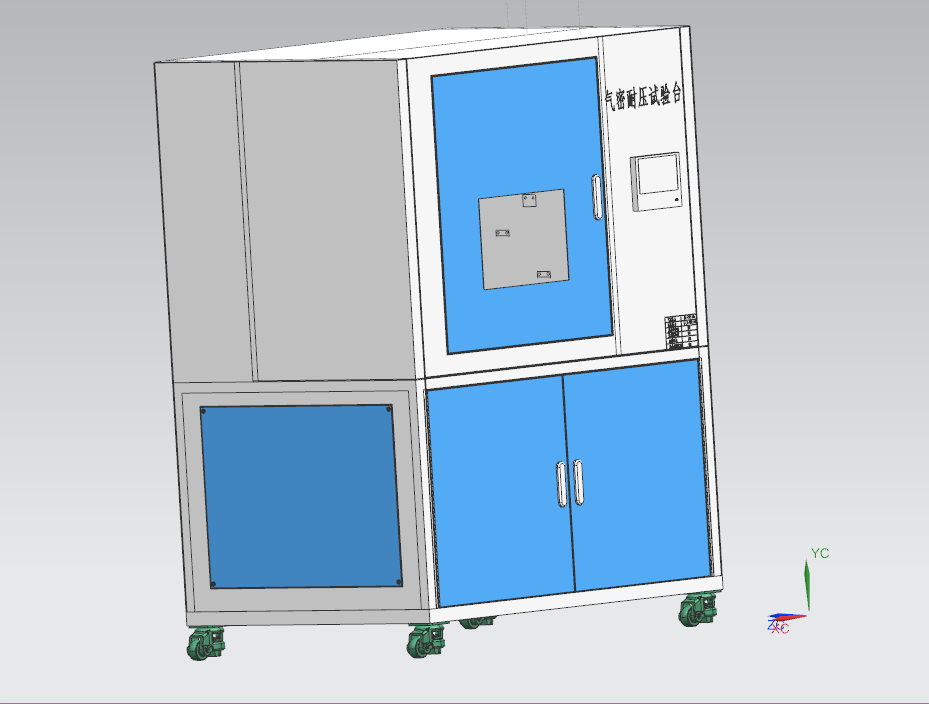

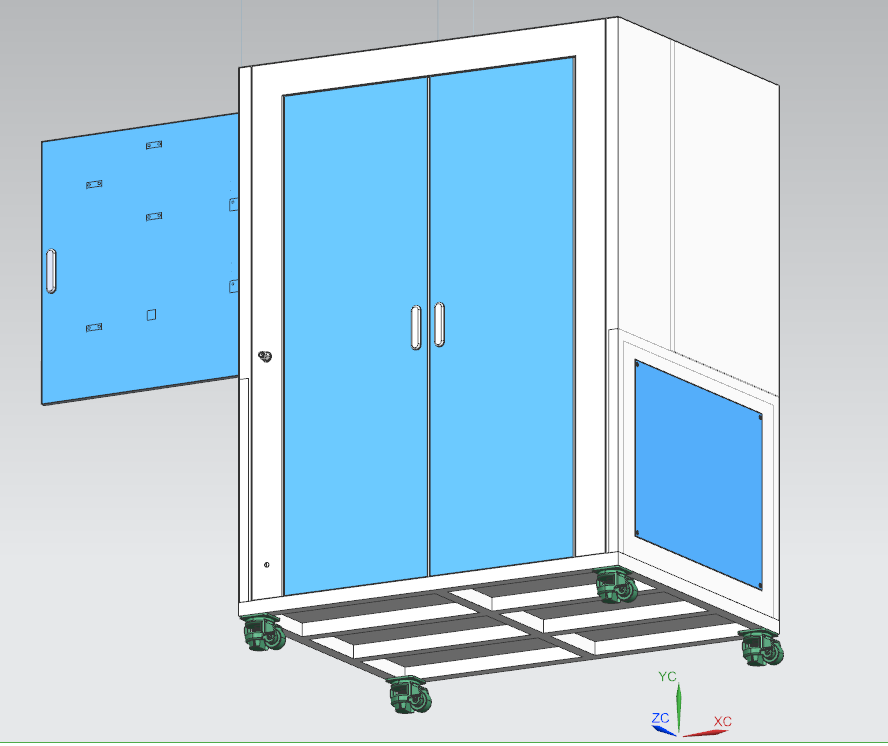

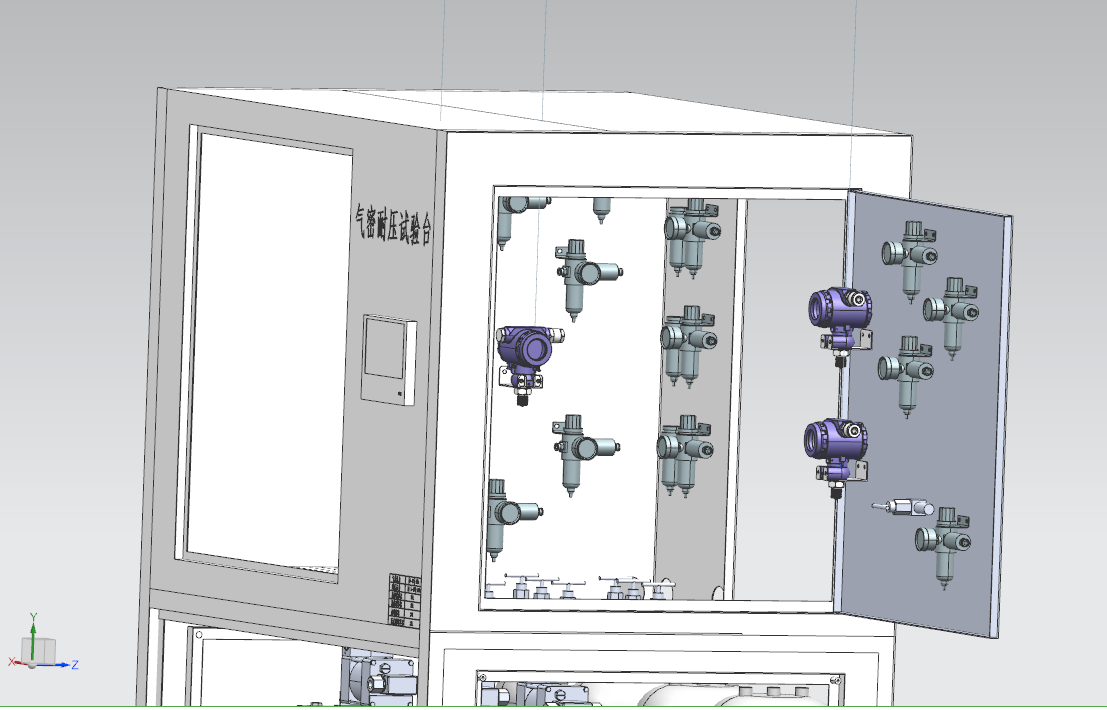

本设备为用于产品气密与耐压的专用工装设备，整体采用钣金封闭式机柜结构，底部配置带刹车万向脚轮；柜体正面搭载触控显示屏，可实现参数设定、过程监控、数据存储与合格判定输出。设备上部设置透明可视舷窗，用于放置待测零部件，舱门集成多路气动控制阀组、压力变送传感器，精准控制充气、保压、泄压流程；下部为开放式动力集成腔体，内置多工位气动夹紧工装、高压储气缓冲罐、增压气路模组，可同时完成多件产品批量检测。设备可执行气密性泄漏率检测、高压耐压爆破试验、保压强度验证等测试项目，适用于阀体、管路接头、阀类零部件、流体五金件等承压工件出厂密封性与承压可靠性抽检，具备多通道独立测试、压力闭环控制、不合格自动报警、
