管翅式换热器

（ID:3597856）

改图/画图

机械设备 / 通用设备 / 管翅式换热器

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.jpg	2.06M
2	2.jpg	2.10M
3	3.jpg	2.00M
4	4.jpg	2.20M
5	5.jpg	2.18M
6	管翅式换热器.stp	3.17M

此图纸下载需要110金币

立即下载

发布者

你在呼唤

创作: 2

粉丝: 1

加入时间：2026-08-01

私信

关注

模型信息

图纸ID：3597856

图纸格式：stp

文件大小：1.44M

所需金币：110

上传时间：2026-08-01 09:28:13

是否可编辑：不可修改，不包括参数

软件版本：STEP

图纸简介

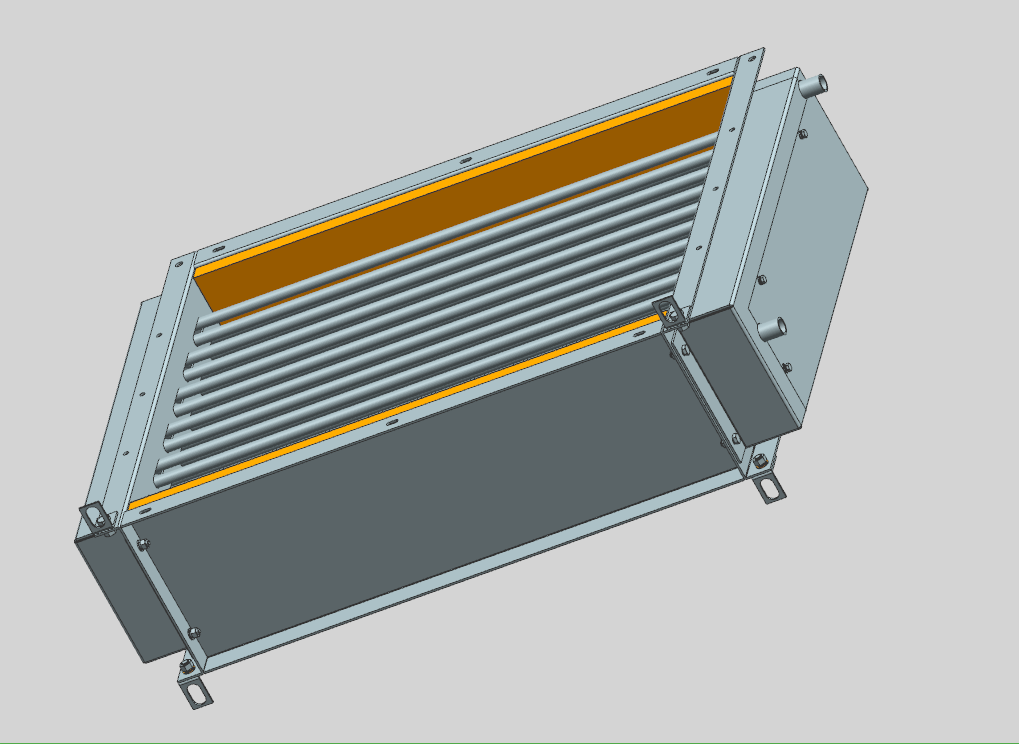

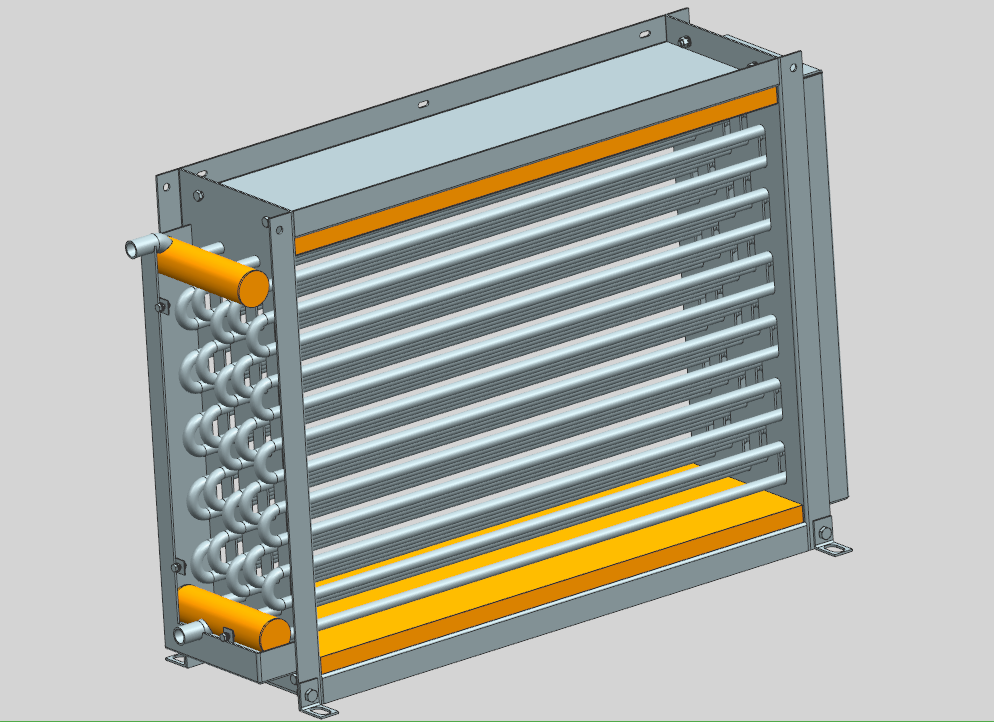

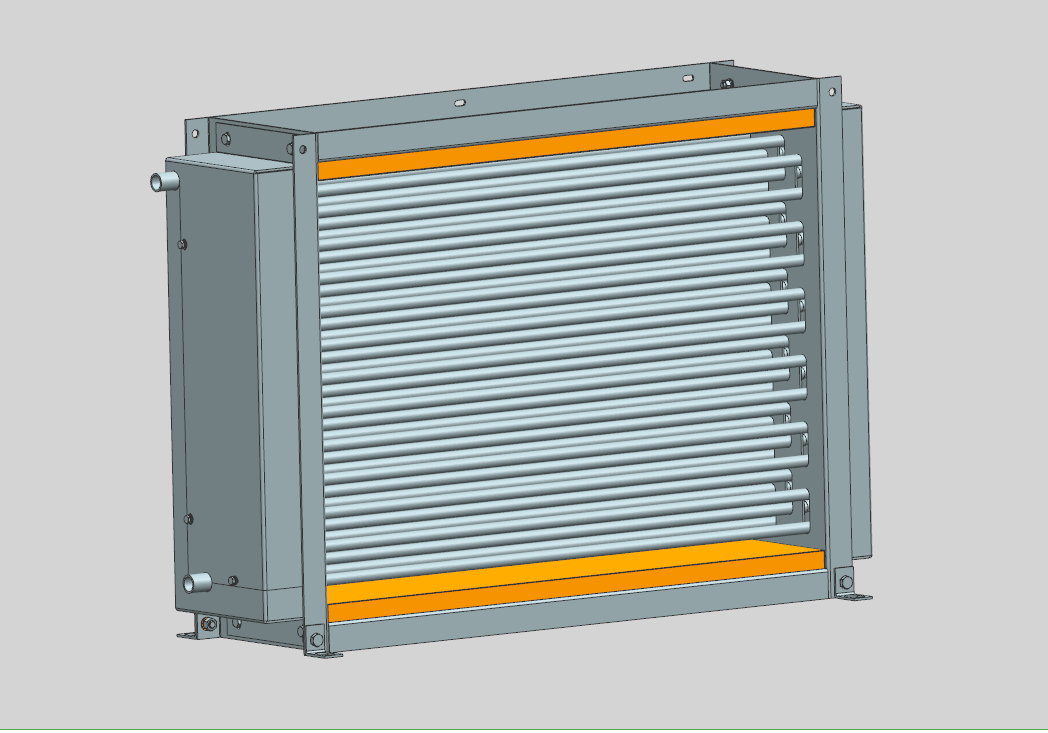

这是一款管翅式换热器（绕片式空气热交换器），多排平行金属光管通过 U 型弯头来回串联成蛇形盘管流道，左侧上下两根橙色主管为介质进出口集管，内部走导热油、蒸汽、热水等热媒；钢制折弯钣金机架，带安装地脚法兰孔，可整机吊装 / 螺栓固定，侧边为盘管弯头检修空间；空气侧强制对流换热，风机吹风横掠管束完成热量交换，属于工业风道式散热器；管束整体折弯串管、焊接集管，框架模块化钣金拼装，多用于烘干烘箱、采暖风道、烟气余热回收、中央空调风柜加热段。
