垂直电梯机械系统设计CAD+论文
(ID:3616710)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

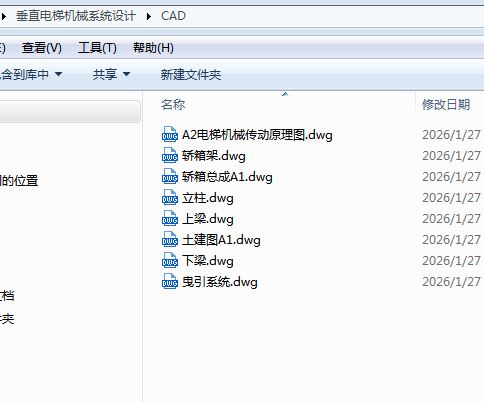

| 1 | A2电梯机械传动原理图.dwg | 69.54K |
| 2 | 上梁.dwg | 52.96K |
| 3 | 下梁.dwg | 49.91K |
| 4 | 土建图A1.dwg | 136.50K |
| 5 | 曳引系统.dwg | 179.36K |
| 6 | 立柱.dwg | 58.15K |

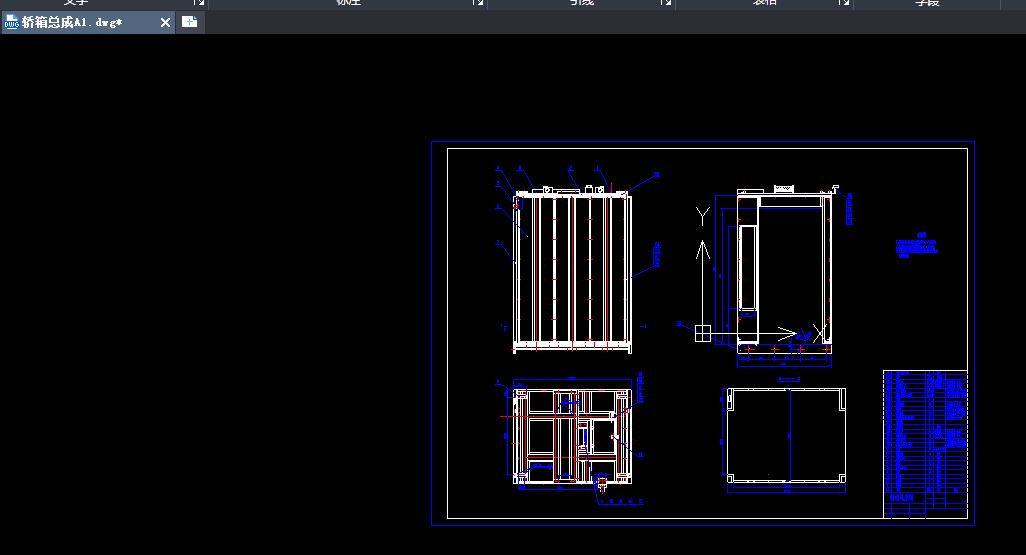

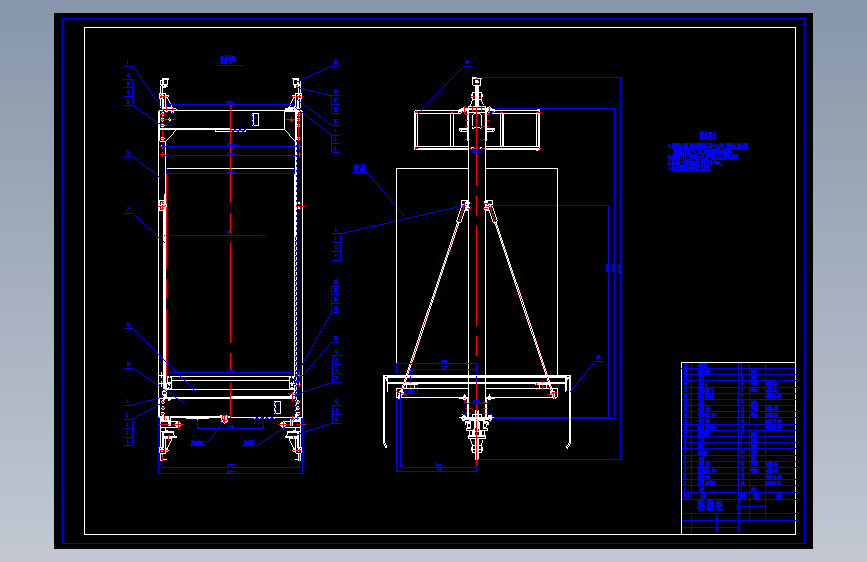

| 7 | 轿箱总成A1.dwg | 166.46K |
| 8 | 轿箱架.dwg | 177.39K |
| 9 | CAD明细.JPG | 34.20K |
| 10 | 开题报告.JPG | 139.38K |
| 11 | 总装图.JPG | 55.27K |
| 12 | 论文.JPG | 25.10K |
| 13 | 论文介绍1.JPG | 50.13K |
| 14 | 论文介绍2.JPG | 126.51K |

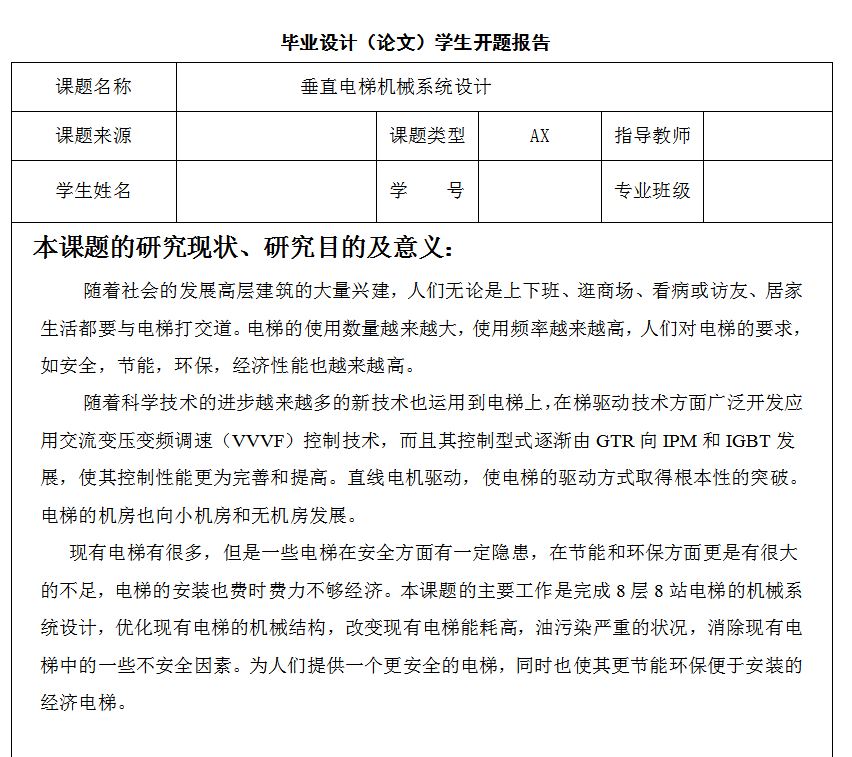

| 15 | 开题报告.doc | 25.00K |
| 16 | 目录.doc | 29.50K |

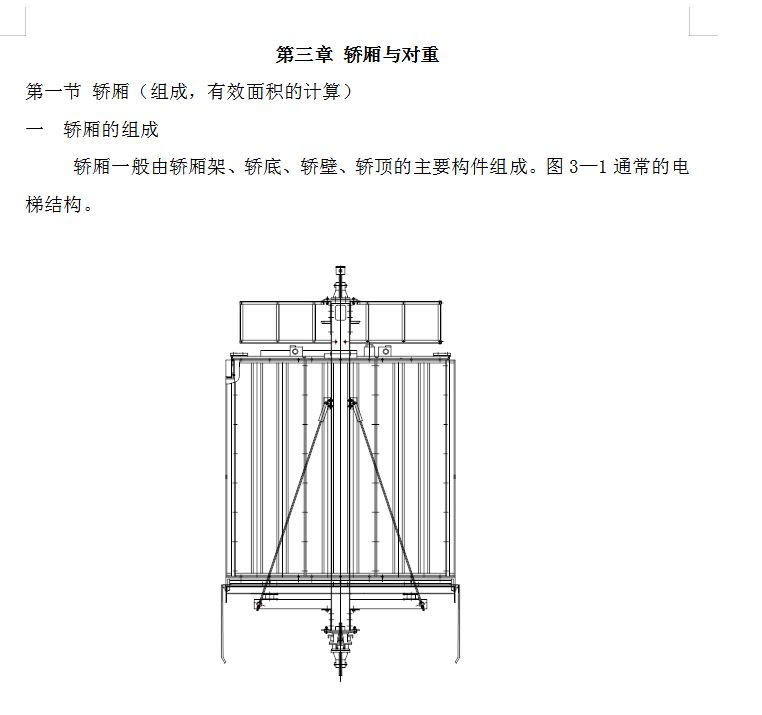

| 17 | 第一章绪论.doc | 52.00K |
| 18 | 第三章.doc | 80.00K |
| 19 | 第二章.doc | 268.50K |
此图纸下载需要2700金币
立即下载
模型信息
图纸ID:3616710
图纸格式:dwg
文件大小:1.2M
所需金币:2700
上传时间:2026-08-10 14:19:35
是否可编辑:可修改,不包括参数
软件版本:AutoCAD 2004
标签
垂直电梯
CAD
论文
图纸简介

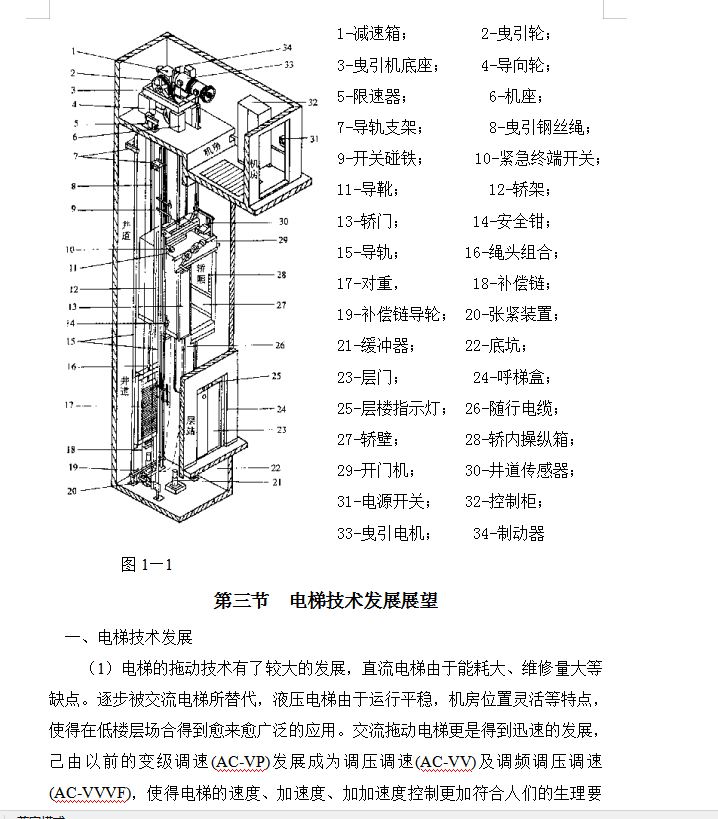

竖直电梯的结构可划分为八大独立功能子系统,各模块分工明确、协同运行:
曳引系统:由曳引机、曳引钢丝绳、导向轮组成,负责输出传递动力,依靠钢丝绳与曳引轮的摩擦力驱动轿厢升降
导向系统:包含导轨、导靴和导轨架,严格限制轿厢与对重的活动自由度,让二者仅能沿固定轨迹垂直移动,避免运行中偏斜晃动
轿厢系统:由轿厢架和轿厢体构成,是承载乘客或货物的封闭空间,可结合场景需求做装饰化设计,兼顾实用性与美观性
门系统:由轿厢门、层门、开门机、门锁装置组成,仅在轿厢完全停层时解锁开启,运行全程锁闭,避免夹挤、坠落风险
重量平衡系统:核心部件为对重装置,可平衡轿厢大部分载荷,大幅降低曳引
