悬挂链红外灯管烤箱（ID:363181）

机械设备 / 非标机械 / 悬挂链红外灯管烤箱

©原创

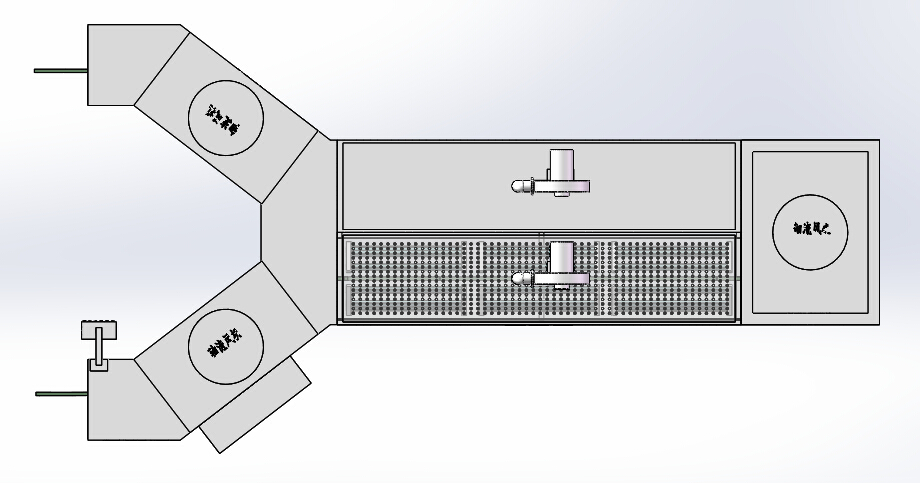

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16665272005735.zip	17.10M
2	QQ截图20220121215000.jpg	125.49K
3	QQ截图20220121215017.jpg	91.51K
4	QQ截图20220121215028.jpg	185.72K
5	QQ截图20220121215101.jpg	227.83K
6	QQ截图20220121215155.jpg	325.66K
7	QQ截图20220121215228.jpg	258.11K
8	冷却室.SLDPRT	349.02K
9	加热管安装架.SLDPRT	48.40K
10	吸尘装置.SLDPRT	827.42K
11	吹风装置.SLDPRT	831.85K
12	喷涂室.SLDPRT	473.65K
13	导轨 - 1.SLDPRT	172.95K
14	导轨.SLDPRT	169.45K
15	底架.SLDPRT	183.05K
16	滑块.SLDPRT	309.30K
17	烤箱1.SLDPRT	1.17M
18	烤箱外风道.SLDPRT	159.50K
19	烤箱外风道2.SLDPRT	155.50K
20	烤箱装配体1.SLDASM	813.64K
21	烤箱装配体2.SLDASM	887.50K
22	电箱.SLDPRT	269.20K
23	红外加热管.SLDPRT	71.65K
24	装配体1.SLDASM	1.80M
25	触摸屏.SLDPRT	499.78K
26	进风罩.SLDPRT	67.74K
27	风帘.SLDPRT	61.09K
28	风机 -1.SLDPRT	150.58K
29	悬挂线方案图设计.dwg	453.03K
30	头道新烤箱技术参考.pdf	609.97K
31	烘箱装配体.pdf	93.72K
32	红外烘箱技术附件7-31.pdf	4.83M
33	流水线总装图.dwg	681.10K
34	装配体1.DWG	1015.59K
35	装配图.DWG	552.27K

此图纸下载需要800金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,pdf

文件大小：17.51M

所需金币：800

上传时间：2022-10-23 20:13:30

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

红外烤箱

悬挂链

悬挂链烤箱

图纸简介

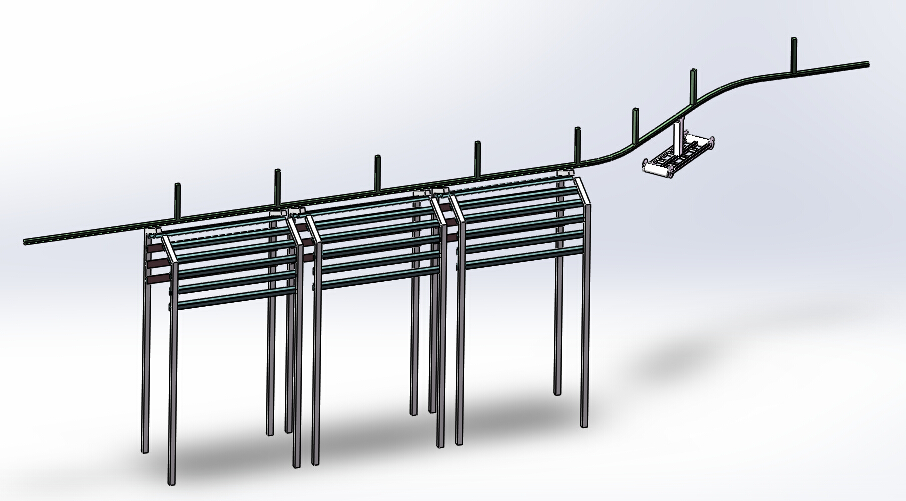

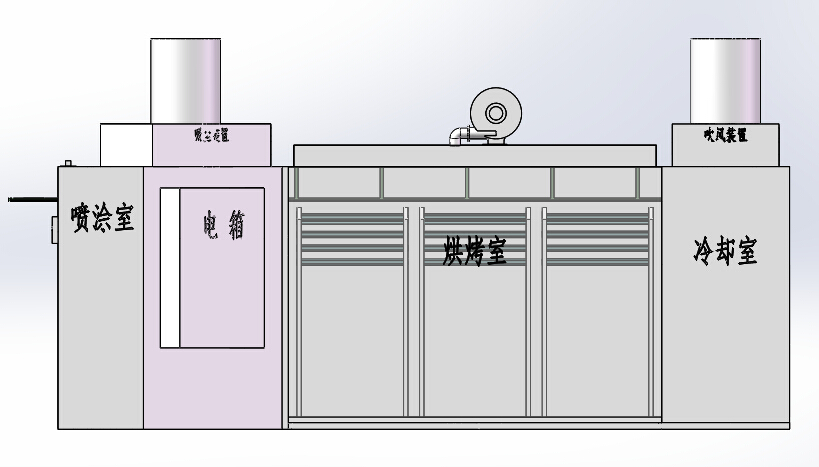

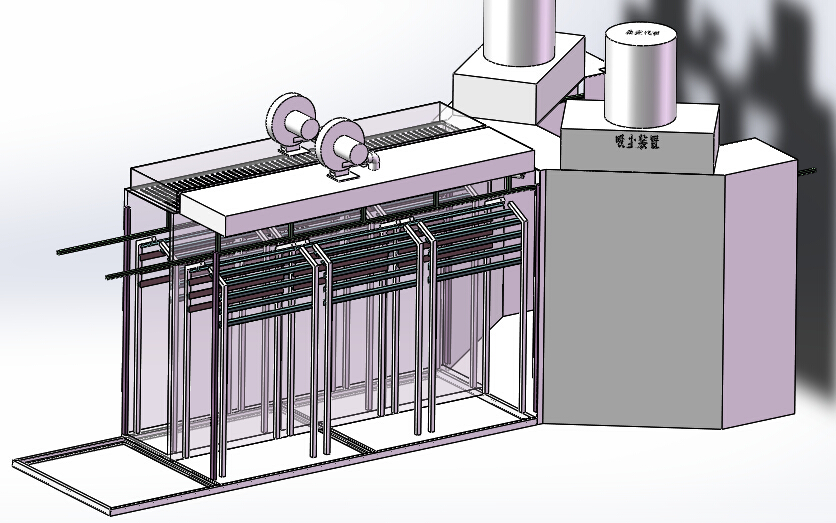

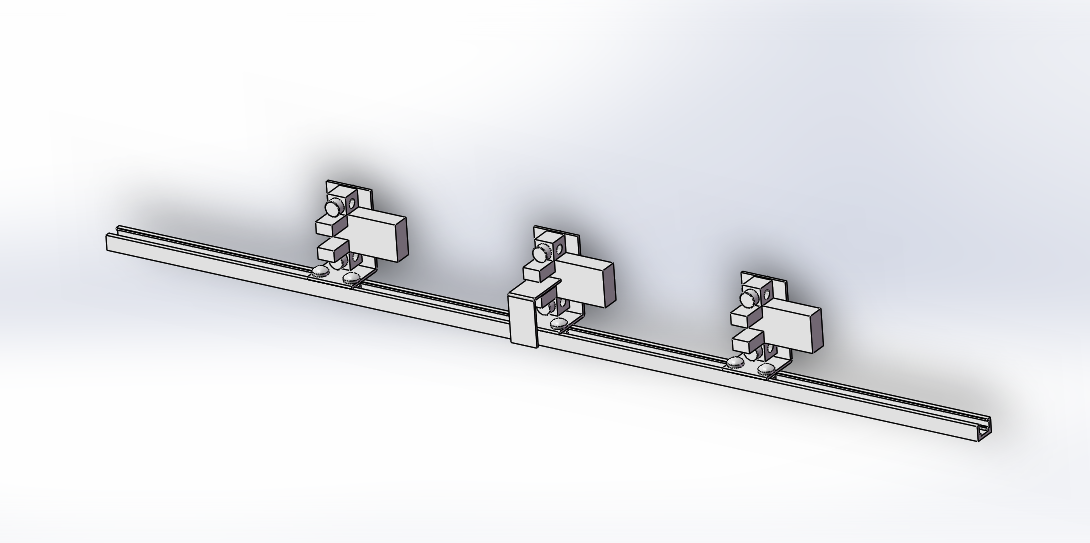

这是一款悬挂链红外灯管喷涂烤箱，产品为汽车密封条头道产品。烤箱的要求：要有喷涂区域，利用悬挂链输送产品进入烤箱，采用红外灯管加热烘烤，要有较好的排风效果。烤箱的主要结构：喷涂区域，安装抽风系统；悬挂链，安装挂钩；红外灯管和冷却干燥区域。技术要求如下：技术要求： 1，立柱支架选用80*80*3MM方管和3MM钢板折板，12MM钢板焊接制作，配地脚美观封板。 2，主线体选用P150MM悬挂线链条，配专用悬挂线轨道（渗炭处理）。 3，线体配吊具+产品用挂具，吊具选用吊片+360度旋转吊具（每旋转90度带定位功能），挂具选用直径8MM圆钢弯制+直径125MM耐200度高温塑料（白色）车制挂点。
