灭火毯仿真

（ID:3635998）

改图/画图查找相似图纸

机械设备 / 非标机械 / 灭火毯仿真

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	新能源汽车灭火毯自动铺设装置仿真.docx	590.04K
2	16圆钢.SLDPRT	58.46K
3	16圆钢L2490.SLDPRT	74.69K
4	1轴右端盖.SLDPRT	136.26K
5	1轴套筒左.SLDPRT	84.74K
6	1轴套筒有、.SLDPRT	84.54K
7	1轴左端盖.SLDPRT	146.63K
8	2轴套筒右.SLDPRT	135.65K
9	2轴套筒左.SLDPRT	87.03K
10	2轴左端端盖.SLDPRT	135.28K
11	3轴右端盖.SLDPRT	153.95K
12	3轴套筒.SLDPRT	85.89K
13	3轴套筒右.SLDPRT	104.49K
14	3轴左端盖.SLDPRT	138.32K
15	B3_Y90S-6_JB9619.SLDASM	350.11K
16	DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH35CA2R3000Z0CI＋E2].SLDASM	91.89K
17	DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH35CA2R3000Z0CI＋E2]_1.SLDPRT	1.09M
18	DB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH35CA2R3000Z0CI＋E2]_2.SLDPRT	690.94K
19	GB／T117-2000圆锥销A型10×18.SLDPRT	134.89K
20	GB／T297-94圆锥滚子轴承30206.SLDPRT	352.22K
21	GB／T297-94圆锥滚子轴承30209.SLDPRT	380.97K
22	GB／T41-20001型六角螺母C级M10.SLDPRT	115.94K
23	GB／T41-20001型六角螺母C级M12.SLDPRT	118.08K
24	GB／T5780-2000六角头螺栓C级M10×24.SLDPRT	178.65K
25	GB／T5780-2000六角头螺栓C级M10×45.SLDPRT	177.73K
26	GB／T5783-2000六角头螺栓全螺纹M10×10.SLDPRT	172.80K
27	GB／T70．1-2000内六角圆柱头螺钉M12×90.SLDPRT	133.04K
28	GB／T7810-1995带方形座轴承UCFU216.SLDPRT	309.15K
29	MirrorDB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH35CA2R3000Z0CI＋E2].SLDASM	48.44K
30	MirrorDB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH35CA2R3000Z0CI＋E2]_1.SLDPRT	387.85K
31	MirrorDB-GEH-SA╱DB-GEH-CA低组装式线性滑轨[DB-GEH35CA2R3000Z0CI＋E2]_2.SLDPRT	124.63K
32	Mirror气缸拉杆.SLDPRT	89.76K
33	Y_IP44B3_FL_90S_2.step.SLDPRT	222.01K
34	Y_IP44_DJ_90S.step.SLDPRT	240.07K
35	Y_IP44_FZ_90S_2.step.SLDPRT	195.94K
36	Y_IP44_JXH_90S.step.SLDPRT	192.63K
37	Y_IP44_JZ_90S_2.step.SLDPRT	332.44K
38	Y_IP44_SCZ_90S_2.step.SLDPRT	87.30K
39	上箱体.SLDPRT	684.46K
40	上轴座.SLDPRT	132.51K
41	下箱体.SLDPRT	1.12M
42	中间轴.SLDPRT	286.94K
43	主动轮.SLDPRT	110.58K
44	主动链轮.SLDPRT	877.77K
45	亚德客AirTAC[中国台湾]_F-RMSF40LB-P_亚德客AirTAC[中国台湾].SLDPRT	36.94K
46	亚德客AirTAC[中国台湾]_RMS-F-40X1000-LB0_dummy_亚德客AirTAC[中国台湾].SLDPRT	23.57K
47	亚德客AirTAC[中国台湾]_RMS-F-40X1000-LB_亚德客AirTAC[中国台湾].sldasm	146.83K
48	亚德客AirTAC[中国台湾]_RMS-F40X10000-fcv_亚德客AirTAC[中国台湾].SLDPRT	348.89K
49	亚德客AirTAC[中国台湾]_RMS-F40X50_Body_亚德客AirTAC[中国台湾].SLDPRT	51.47K
50	亚德客AirTAC[中国台湾]_RMS-F40X50_Nut_亚德客AirTAC[中国台湾].SLDPRT	40.73K
51	从动轮.SLDPRT	149.58K
52	低速大齿轮.SLDPRT	665.88K
53	低速小齿轮5.SLDPRT	307.79K
54	低速小齿轮键.SLDPRT	74.32K
55	低速轴.SLDPRT	175.98K
56	压板.SLDPRT	63.79K
57	大带轮8.SLDPRT	193.93K
58	小带轮8.SLDPRT	211.75K
59	平台.sldprt	45.97K
60	新能源汽车灭火毯自动铺设装置.SLDASM	6.73M
61	气缸拉杆.SLDPRT	128.65K
62	游标尺.SLDPRT	85.31K
63	灭火毯.SLDPRT	233.25K
64	窥视盖.SLDPRT	132.38K
65	螺栓M6.SLDPRT	78.24K
66	装配体1.SLDASM	2.16M
67	链条.SLDPRT	5.48M
68	链板.SLDPRT	199.89K
69	零件4.sldprt	40.50K
70	高速大齿轮.SLDPRT	15.37M
71	高速大齿轮键.SLDPRT	71.71K
72	高速轴.SLDPRT	4.65M

此图纸下载需要600金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3635998

图纸格式：sldprt,sldasm

文件大小：48.57M

所需金币：600

上传时间：2026-08-20 17:50:07

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2025

图纸简介

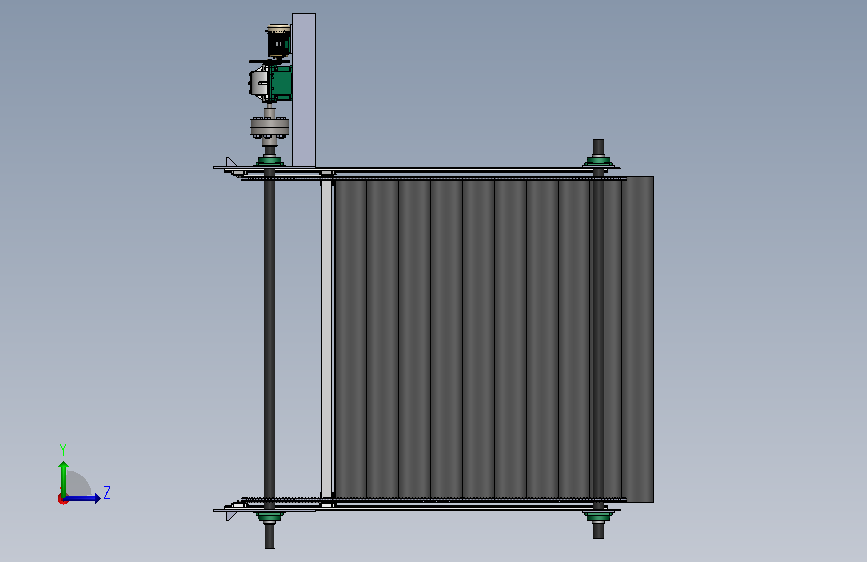

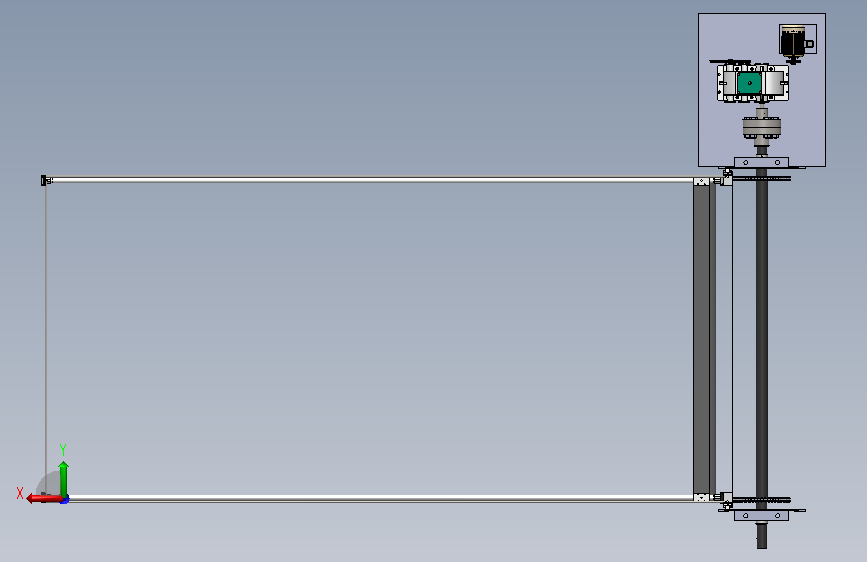

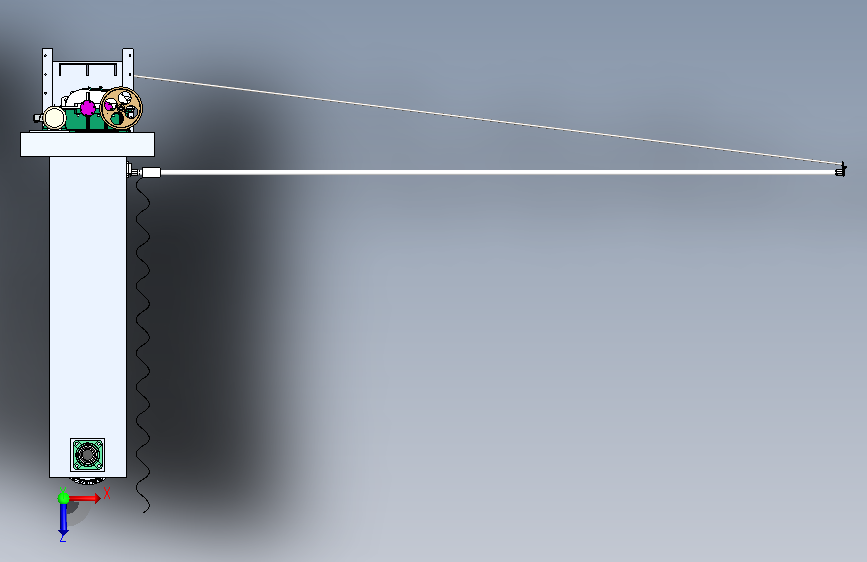

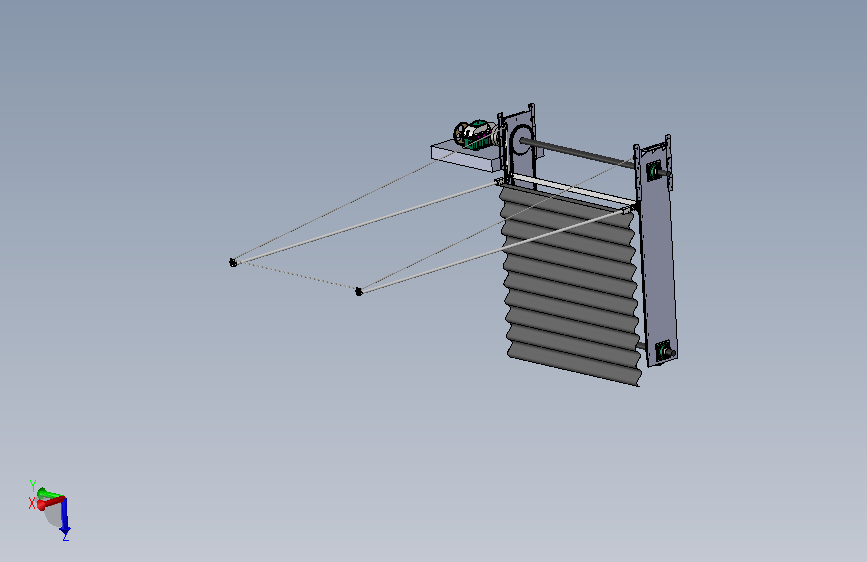

该新能源汽车灭火毯自动铺设装置针对新能源车起火应急防护设计，依靠驱动轴与减速器高速轴组成传动机构，依托电机输出扭矩带动机构完成灭火毯自动铺放作业，灭火毯自重约10kg，可在车辆火情发生时快速覆盖起火车体，隔绝氧气抑制火势蔓延。文中借助SolidWorks完成零部件建模，利用Simulation插件开展有限元静应力仿真，对普通碳钢材质的驱动轴、减速器高速轴施加对应扭矩载荷与轴承约束，经网格划分后分析构件应力、位移、应变情况。仿真结果表明两根轴最大应力均低于材料屈服强度，构件变形处于许可区间，验证传动核心轴件强度满足装置工作工况，保障装置自动铺设功能稳定可靠，提升新能源汽车火灾处置的自动化水平。
