全自动生态复绿装备的设计

（ID:3640666）

改图/画图

机械设备 / 非标机械 / 全自动生态复绿装备的设计

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	全自动生态复绿装备的设计.docx	809.24K
2	BZC-00总图A0.dwg	1.51M
3	BZC-00总图A0.pdf	1.64M
4	BZC-01车体A3.dwg	102.36K
5	BZC-01车体A3.pdf	189.06K
6	BZC-02刮板A3.bak	80.47K
7	BZC-02刮板A3.dwg	129.11K
8	BZC-02刮板A3.pdf	138.05K
9	BZC-03连接座A3.bak	89.51K
10	BZC-03连接座A3.dwg	89.19K
11	BZC-03连接座A3.pdf	124.47K
12	BZC-04缸杆A3.bak	89.72K
13	BZC-04缸杆A3.dwg	77.04K
14	BZC-04缸杆A3.pdf	117.96K
15	BZC-05竖直筒A3.bak	106.24K
16	BZC-05竖直筒A3.dwg	106.02K
17	BZC-05竖直筒A3.pdf	140.89K
18	BZC-06压土器A3.bak	81.10K
19	BZC-06压土器A3.dwg	93.97K
20	BZC-06压土器A3.pdf	118.65K
21	BZC-07升降板A3.bak	91.47K
22	BZC-07升降板A3.dwg	122.84K
23	BZC-07升降板A3.pdf	129.43K
24	BZC-08太阳能板固定结构A3.bak	99.96K
25	BZC-08太阳能板固定结构A3.dwg	100.05K
26	BZC-08太阳能板固定结构A3.pdf	164.65K
27	BZC-09弧形连接杆A3.bak	80.32K
28	BZC-09弧形连接杆A3.dwg	126.36K
29	BZC-09弧形连接杆A3.pdf	149.05K
30	BZC-10法兰轴A3.bak	89.61K
31	BZC-10法兰轴A3.dwg	89.58K
32	BZC-10法兰轴A3.pdf	191.63K
33	BZC-11管.bak	754.73K
34	BZC-11管A3.bak	92.23K
35	BZC-11管A3.dwg	92.20K
36	BZC-11管A3.pdf	163.55K
37	BZC-12底盘A3.bak	110.41K
38	BZC-12底盘A3.dwg	95.98K
39	BZC-12底盘A3.pdf	165.36K
40	BZC-13太阳能活动板A3.bak	100.44K
41	BZC-13太阳能活动板A3.dwg	138.93K
42	BZC-13太阳能活动板A3.pdf	140.07K
43	BZC-14摇杆A3.bak	120.85K
44	BZC-14摇杆A3.dwg	77.75K
45	BZC-14摇杆A3.pdf	109.94K
46	BZC-15固定杆A3.bak	123.50K
47	BZC-15固定杆A3.dwg	78.41K
48	BZC-15固定杆A3.pdf	115.09K
49	BZC-16提升杆A3.bak	120.07K
50	BZC-16提升杆A3.dwg	76.91K
51	BZC-16提升杆A3.pdf	109.71K
52	BZC-17水桶A3.bak	81.66K
53	BZC-17水桶A3.dwg	126.26K
54	BZC-17水桶A3.pdf	149.52K
55	BZC-18车轴A3.bak	88.00K
56	BZC-18车轴A3.dwg	75.22K
57	BZC-18车轴A3.pdf	107.52K
58	BZC-19水管A3.bak	120.86K
59	BZC-19水管A3.dwg	118.95K
60	BZC-19水管A3.pdf	125.89K
61	BZC-20水桶盖A3.bak	80.63K
62	BZC-20水桶盖A3.dwg	123.87K
63	BZC-20水桶盖A3.pdf	125.22K
64	BZC-21水桶座A3.bak	80.60K
65	BZC-21水桶座A3.dwg	129.78K
66	BZC-21水桶座A3.pdf	135.14K
67	BZC-22地脚A3.bak	88.00K
68	BZC-22地脚A3.dwg	75.04K
69	BZC-22地脚A3.pdf	113.75K
70	BZC-23驱动法兰A3.bak	91.01K
71	BZC-23驱动法兰A3.dwg	91.29K
72	BZC-23驱动法兰A3.pdf	164.21K
73	BZC-24法兰套A3.bak	133.38K
74	BZC-24法兰套A3.dwg	96.72K
75	BZC-24法兰套A3.pdf	145.56K
76	BZC-25齿轮A3.bak	100.44K
77	BZC-25齿轮A3.dwg	144.66K
78	BZC-25齿轮A3.pdf	196.60K
79	总装配.STEP	110.12M
80	BZC-00总图A0.dwg	1.51M
81	BZC-00总图A0.pdf	1.64M
82	BZC-01车体A3.dwg	102.20K
83	BZC-01车体A3.pdf	189.90K
84	BZC-02刮板A3.dwg	80.85K
85	BZC-02刮板A3.pdf	138.81K
86	BZC-03连接座A3.dwg	89.51K
87	BZC-03连接座A3.pdf	125.27K
88	BZC-04缸杆A3.dwg	89.72K
89	BZC-04缸杆A3.pdf	118.71K
90	BZC-05竖直筒A3.dwg	106.24K
91	BZC-05竖直筒A3.pdf	141.63K
92	BZC-06压土器A3.dwg	80.57K
93	BZC-06压土器A3.pdf	119.54K
94	BZC-07升降板A3.dwg	91.47K
95	BZC-07升降板A3.pdf	130.15K
96	BZC-08太阳能板固定结构A3.dwg	99.96K
97	BZC-08太阳能板固定结构A3.pdf	166.51K
98	BZC-09弧形连接杆A3.dwg	80.32K
99	BZC-09弧形连接杆A3.pdf	149.59K
100	BZC-10法兰轴A3.dwg	89.61K
101	BZC-10法兰轴A3.pdf	193.08K
102	BZC-11管A3.dwg	92.11K
103	BZC-11管A3.pdf	164.19K
104	BZC-12底盘A3.dwg	110.41K
105	BZC-12底盘A3.pdf	166.21K
106	BZC-13太阳能活动板A3.dwg	100.44K
107	BZC-13太阳能活动板A3.pdf	141.61K
108	BZC-14摇杆A3.dwg	120.85K
109	BZC-14摇杆A3.pdf	115.87K
110	BZC-15固定杆A3.dwg	123.50K
111	BZC-15固定杆A3.pdf	110.77K
112	BZC-16提升杆A3.dwg	120.07K
113	BZC-16提升杆A3.pdf	110.40K
114	BZC-17水桶A3.dwg	81.66K
115	BZC-17水桶A3.pdf	150.41K
116	BZC-18车轴A3.dwg	88.00K
117	BZC-18车轴A3.pdf	108.27K
118	BZC-19水管A3.dwg	76.85K
119	BZC-19水管A3.pdf	126.52K
120	BZC-20水桶盖A3.dwg	80.63K
121	BZC-20水桶盖A3.pdf	126.07K
122	BZC-21水桶座A3.dwg	80.60K
123	BZC-21水桶座A3.pdf	135.81K
124	BZC-22地脚A3.dwg	88.00K
125	BZC-22地脚A3.pdf	114.39K
126	BZC-23驱动法兰A3.dwg	91.01K
127	BZC-23驱动法兰A3.pdf	165.09K
128	BZC-24法兰套A3.dwg	133.38K
129	BZC-24法兰套A3.pdf	143.01K
130	BZC-25齿轮A3.dwg	100.44K
131	BZC-25齿轮A3.pdf	197.10K
132	BZC-00总图A0.dwg	1.51M
133	BZC-00总图A0.pdf	1.64M
134	BZC-01车体A3.dwg	102.20K
135	BZC-01车体A3.pdf	189.90K
136	BZC-02刮板A3.dwg	80.85K
137	BZC-02刮板A3.pdf	138.81K
138	BZC-03连接座A3.dwg	89.51K
139	BZC-03连接座A3.pdf	125.27K
140	BZC-04缸杆A3.dwg	89.72K
141	BZC-04缸杆A3.pdf	118.71K
142	BZC-05竖直筒A3.dwg	106.24K
143	BZC-05竖直筒A3.pdf	141.63K
144	BZC-06压土器A3.dwg	80.57K
145	BZC-06压土器A3.pdf	119.54K
146	BZC-07升降板A3.dwg	91.47K
147	BZC-07升降板A3.pdf	130.15K
148	BZC-08太阳能板固定结构A3.dwg	99.96K
149	BZC-08太阳能板固定结构A3.pdf	166.51K
150	BZC-09弧形连接杆A3.dwg	80.32K
151	BZC-09弧形连接杆A3.pdf	149.59K
152	BZC-10法兰轴A3.dwg	89.61K
153	BZC-10法兰轴A3.pdf	193.08K
154	BZC-11管A3.dwg	92.11K
155	BZC-11管A3.pdf	164.19K
156	BZC-12底盘A3.dwg	110.41K
157	BZC-12底盘A3.pdf	166.21K
158	BZC-13太阳能活动板A3.dwg	100.44K
159	BZC-13太阳能活动板A3.pdf	141.61K
160	BZC-14摇杆A3.dwg	120.85K
161	BZC-14摇杆A3.pdf	115.87K
162	BZC-15固定杆A3.dwg	123.50K
163	BZC-15固定杆A3.pdf	110.77K
164	BZC-16提升杆A3.dwg	120.07K
165	BZC-16提升杆A3.pdf	110.40K
166	BZC-17水桶A3.dwg	81.66K
167	BZC-17水桶A3.pdf	150.41K
168	BZC-18车轴A3.dwg	88.00K
169	BZC-18车轴A3.pdf	108.27K
170	BZC-19水管A3.dwg	76.85K
171	BZC-19水管A3.pdf	126.52K
172	BZC-20水桶盖A3.dwg	80.63K
173	BZC-20水桶盖A3.pdf	126.07K
174	BZC-21水桶座A3.dwg	80.60K
175	BZC-21水桶座A3.pdf	135.81K
176	BZC-22地脚A3.dwg	88.00K
177	BZC-22地脚A3.pdf	114.39K
178	BZC-23驱动法兰A3.dwg	91.01K
179	BZC-23驱动法兰A3.pdf	165.09K
180	BZC-24法兰套A3.dwg	133.38K
181	BZC-24法兰套A3.pdf	143.01K
182	BZC-25齿轮A3.dwg	100.44K
183	BZC-25齿轮A3.pdf	197.10K
184	伺服电机.SLDPRT	835.13K
185	伺服电机1.SLDPRT	835.45K
186	刮板.SLDPRT	73.69K
187	升降板.SLDPRT	76.52K
188	升降装置.SLDASM	285.13K
189	压土器.SLDPRT	76.86K
190	固定杆.SLDPRT	63.81K
191	太阳活动能板.SLDPRT	80.12K
192	太阳能板固定结构.SLDPRT	113.35K
193	导向柱.SLDPRT	66.45K
194	底盘1.SLDPRT	38.19M
195	弧形连杆.SLDPRT	76.64K
196	总装配.SLDASM	23.22M
197	提升杆.SLDPRT	61.04K
198	摇杆.SLDPRT	68.74K
199	杆1.SLDPRT	66.43K
200	杆2.SLDPRT	63.17K
201	水压增压站.SLDPRT	5.96M
202	水桶.SLDPRT	573.12K
203	水管.SLDPRT	57.79K
204	活动太阳能板.SLDASM	103.75K
205	电池.SLDPRT	493.60K
206	竖直筒.SLDPRT	335.97K
207	管.SLDPRT	88.25K
208	缸体.SLDPRT	93.06K
209	缸杆.SLDPRT	71.61K
210	车体.SLDPRT	348.61K
211	连接座.SLDPRT	161.55K
212	连接短轴.SLDPRT	63.85K
213	连接轴.SLDPRT	64.66K
214	送苗.SLDPRT	1.57M
215	钻头.SLDPRT	954.24K
216	钻头装置.SLDASM	678.48K
217	铰链.SLDPRT	77.51K
218	镜向太阳能板固定结构.SLDPRT	71.99K

此图纸下载需要600金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3640666

图纸格式：dwg,pdf,step,sldprt,sldasm

文件大小：204.68M

所需金币：600

上传时间：2026-08-22 19:38:08

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2025

图纸简介

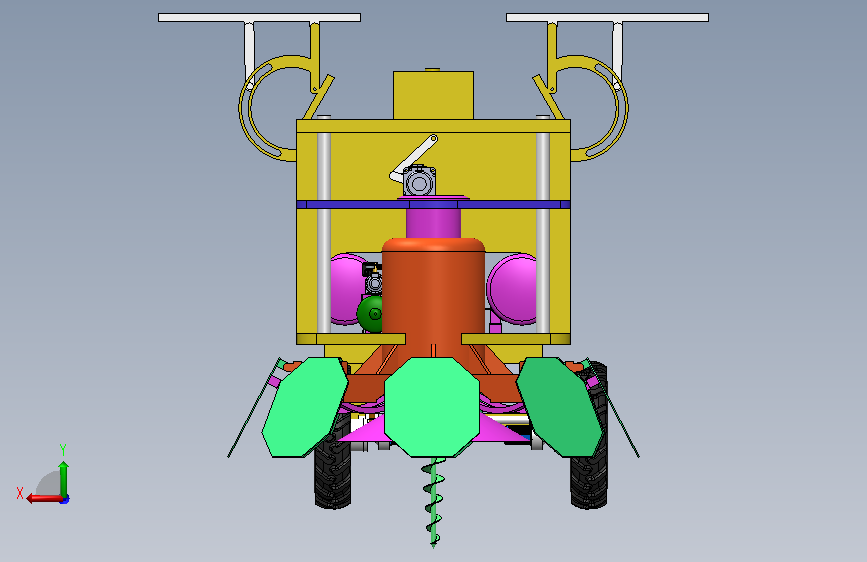

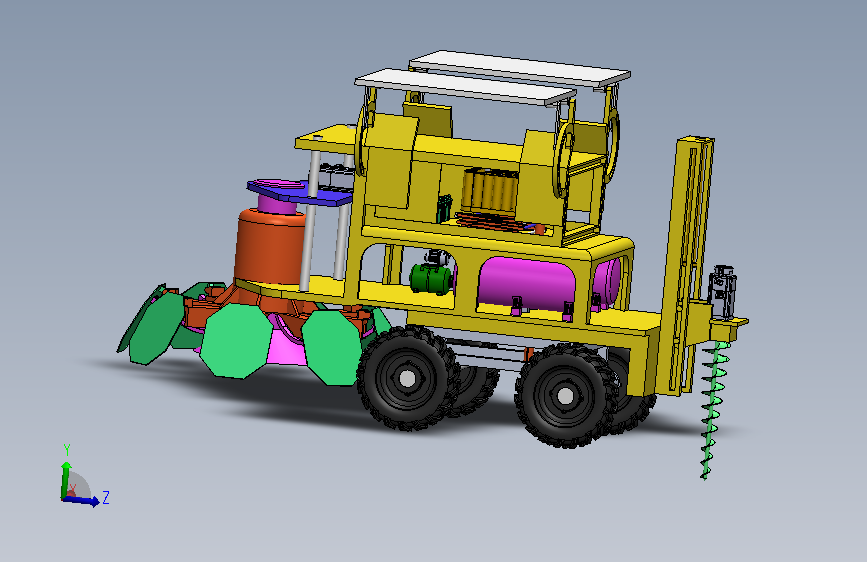

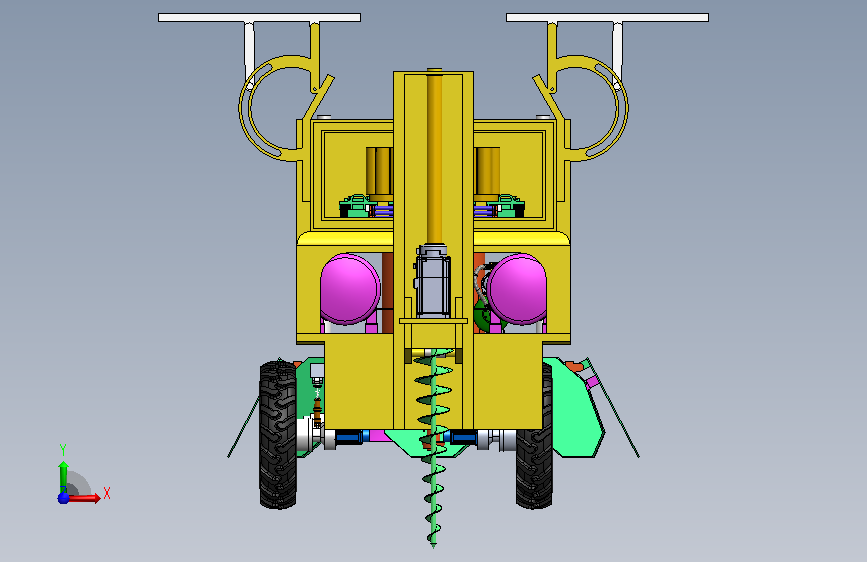

全自动生态复绿装备面向水土流失、土地荒漠化区域生态修复需求，针对传统人工造林效率低、现有植树设备智能化不足、地形适应性差等问题开展设计。设备以分布式独立电动轮毂电机作为行进动力，集成挖坑松土、间歇送苗、铰接菱形多杆栽植灌溉、曲柄滑块式拢土夯实以及智能控制五大功能模块。作业时螺旋钻头完成挖坑松土，蛇形排布的间歇送苗盘实现容器苗有序输送，借助剪叉式铰接菱形多杆机构完成树苗垂直投放与同步灌溉，后端拢土夯实模块收拢树坑周边土壤并压实，保障树苗竖直扎根。整机由 Arduino 主控系统实现各机构协同控制，支持手动、自动两种工作模式，可在复杂地形下完成挖坑、送苗、栽植、灌溉、拢土压实全流程自动化作业，作业
