举升平台的机械结构设计

（ID:3642771）

改图/画图

机械设备 / 钢结构支架 / 举升平台的机械结构设计

©原创

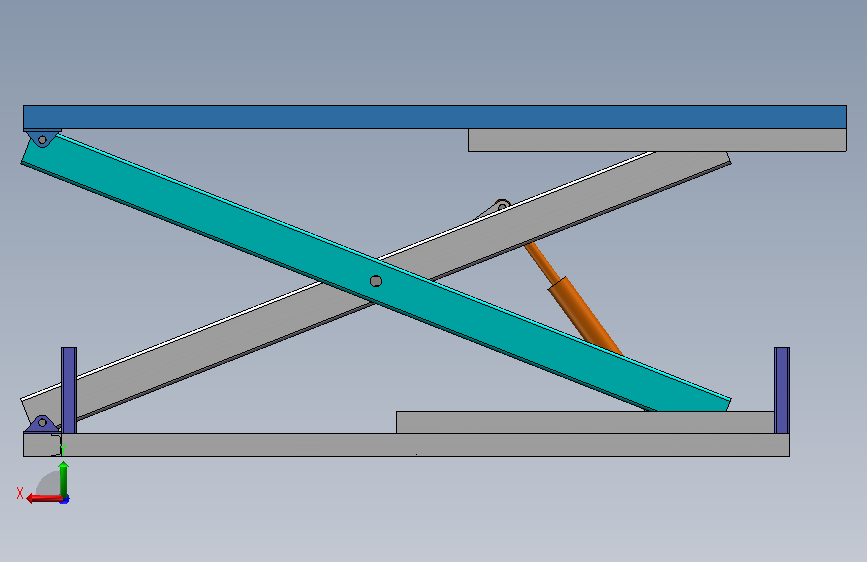

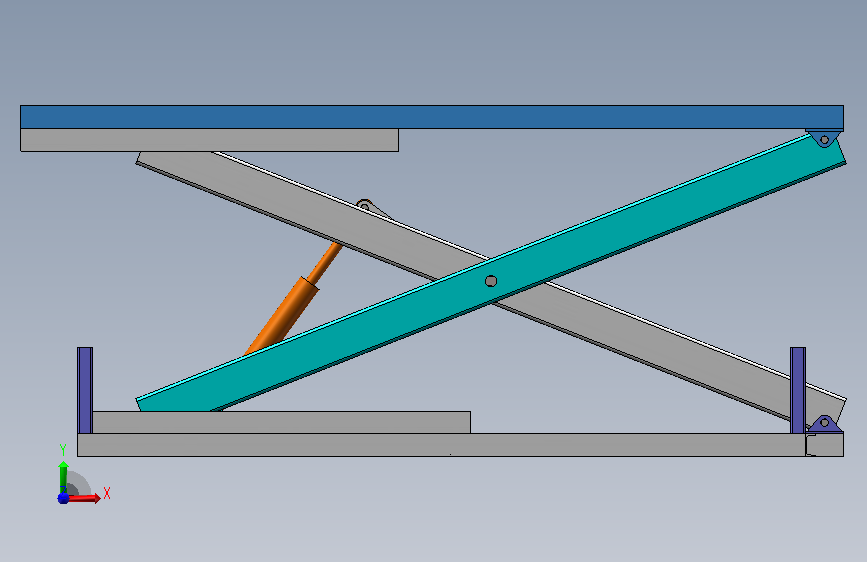

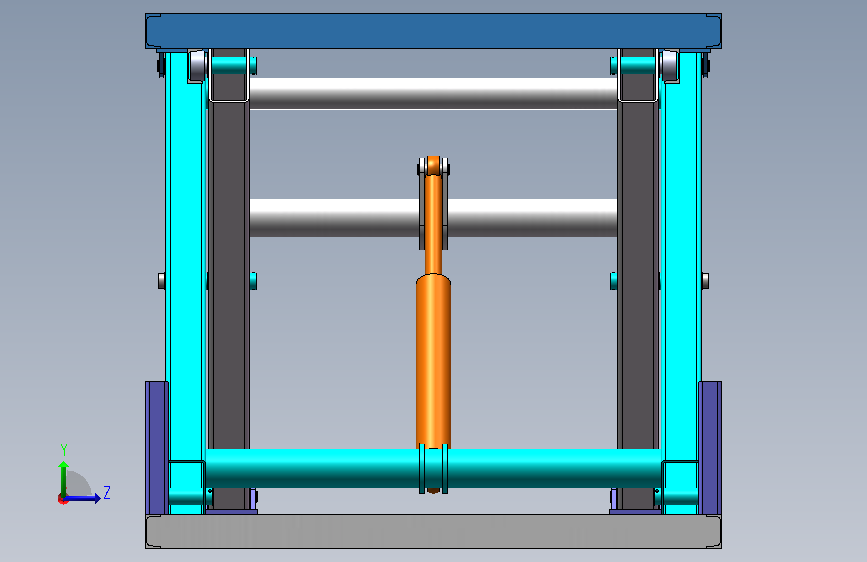

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	举升平台的机械结构设计仿真.docx	724.29K
2	SJZH-00举升平台A0.dwg	418.38K
3	SJZH-00举升平台A0.pdf	224.81K
4	SJZH-01内叉架A1.dwg	117.13K
5	SJZH-01内叉架A1.pdf	92.94K
6	SJZH-02活塞杆A2.dwg	76.00K
7	SJZH-02活塞杆A2.pdf	74.06K
8	SJZH-03铰接轴A3.dwg	73.38K
9	SJZH-03铰接轴A3.pdf	72.74K
10	SJZH-04套筒A4.dwg	73.85K
11	SJZH-04套筒A4.pdf	66.40K
12	SJZH-05U型卡A4.dwg	72.72K
13	SJZH-05U型卡A4.pdf	65.63K
14	SJZH-00举升平台A0.dwg	418.38K
15	SJZH-00举升平台A0.pdf	224.81K
16	SJZH-01内叉架A1.dwg	117.13K
17	SJZH-01内叉架A1.pdf	92.94K
18	SJZH-02活塞杆A2.dwg	76.00K
19	SJZH-02活塞杆A2.pdf	74.06K
20	SJZH-03铰接轴A3.dwg	73.38K
21	SJZH-03铰接轴A3.pdf	72.74K
22	SJZH-04套筒A4.dwg	73.85K
23	SJZH-04套筒A4.pdf	66.40K
24	SJZH-05U型卡A4.dwg	72.72K
25	SJZH-05U型卡A4.pdf	65.63K
26	SJJ内叉架.SLDPRT	221.20K
27	SJJ内套筒.SLDPRT	141.35K
28	SJJ剪叉架内.SLDASM	191.10K
29	SJJ剪叉架外.SLDASM	171.66K
30	SJJ升降平台.SLDASM	179.01K
31	SJJ升降机底座.SLDASM	151.72K
32	SJJ升降机装配.SLDASM	573.08K
33	SJJ台面支撑.SLDPRT	305.62K
34	SJJ台面面板.SLDPRT	90.24K
35	SJJ固定轴.SLDPRT	159.04K
36	SJJ垫片.SLDPRT	101.07K
37	SJJ外叉架.SLDPRT	228.52K
38	SJJ导轨.SLDPRT	93.74K
39	SJJ底盘.SLDPRT	277.30K
40	SJJ活塞杆.SLDPRT	94.71K
41	SJJ液压升降车.SLDDRW	576.33K
42	SJJ液压缸体.SLDPRT	125.57K
43	SJJ滚轮.SLDPRT	94.99K
44	SJJ立柱.SLDPRT	124.86K
45	SJJ轴.SLDPRT	100.38K
46	SJJ铰接座.SLDPRT	129.86K
47	SJJ铰接轴.SLDPRT	110.14K
48	SJJ镜向内套筒.SLDPRT	67.00K
49	SJJ内叉架.SLDPRT	221.20K
50	SJJ内套筒.SLDPRT	141.35K
51	SJJ剪叉架内.SLDASM	191.10K
52	SJJ剪叉架外.SLDASM	171.66K
53	SJJ升降平台.SLDASM	179.01K
54	SJJ升降机底座.SLDASM	151.72K
55	SJJ升降机装配.SLDASM	573.08K
56	SJJ台面支撑.SLDPRT	305.62K
57	SJJ台面面板.SLDPRT	90.24K
58	SJJ固定轴.SLDPRT	159.04K
59	SJJ垫片.SLDPRT	101.07K
60	SJJ外叉架.SLDPRT	228.52K
61	SJJ导轨.SLDPRT	93.74K
62	SJJ底盘.SLDPRT	277.30K
63	SJJ活塞杆.SLDPRT	94.71K
64	SJJ液压升降车.SLDDRW	576.33K
65	SJJ液压缸体.SLDPRT	125.57K
66	SJJ滚轮.SLDPRT	94.99K
67	SJJ立柱.SLDPRT	124.86K
68	SJJ轴.SLDPRT	100.38K
69	SJJ铰接座.SLDPRT	129.86K
70	SJJ铰接轴.SLDPRT	110.14K
71	SJJ镜向内套筒.SLDPRT	67.00K
72	U型卡.SLDPRT	95.04K
73	六角螺母M20.SLDPRT	99.09K
74	定位销.SLDPRT	48.57K
75	定位销2.SLDPRT	48.47K
76	组件-锁紧组合.SLDASM	554.77K
77	U型卡.SLDPRT	95.04K
78	六角螺母M20.SLDPRT	99.09K
79	定位销.SLDPRT	48.57K
80	定位销2.SLDPRT	48.47K
81	组件-锁紧组合.SLDASM	554.77K
82	SJJ内叉架.SLDPRT	224.81K
83	SJJ内套筒.SLDPRT	146.88K
84	SJJ剪叉架内.SLDASM	194.51K
85	SJJ剪叉架外.SLDASM	176.13K
86	SJJ升降平台.SLDASM	184.35K
87	SJJ升降机底座.SLDASM	156.49K
88	SJJ升降机装配.SLDASM	636.29K
89	SJJ台面支撑.SLDPRT	309.53K
90	SJJ台面面板.SLDPRT	92.58K
91	SJJ固定轴.SLDPRT	165.38K
92	SJJ垫片.SLDPRT	104.10K
93	SJJ外叉架.SLDPRT	232.42K
94	SJJ导轨.SLDPRT	96.74K
95	SJJ底盘.SLDPRT	284.59K
96	SJJ活塞杆.SLDPRT	97.21K
97	SJJ液压缸体.SLDPRT	129.70K
98	SJJ滚轮.SLDPRT	98.32K
99	SJJ立柱.SLDPRT	127.96K
100	SJJ轴.SLDPRT	104.73K
101	SJJ铰接座-静应力分析1.CWR	12.26M
102	SJJ铰接座.SLDPRT	157.72K
103	SJJ铰接轴-静应力分析1.CWR	8.99M
104	SJJ铰接轴.SLDPRT	180.38K
105	SJJ镜向内套筒.SLDPRT	69.80K

此图纸下载需要600金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3642771

图纸格式：dwg,pdf,sldprt,sldasm,slddrw

文件大小：45.41M

所需金币：600

上传时间：2026-08-23 19:11:49

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2025

图纸简介

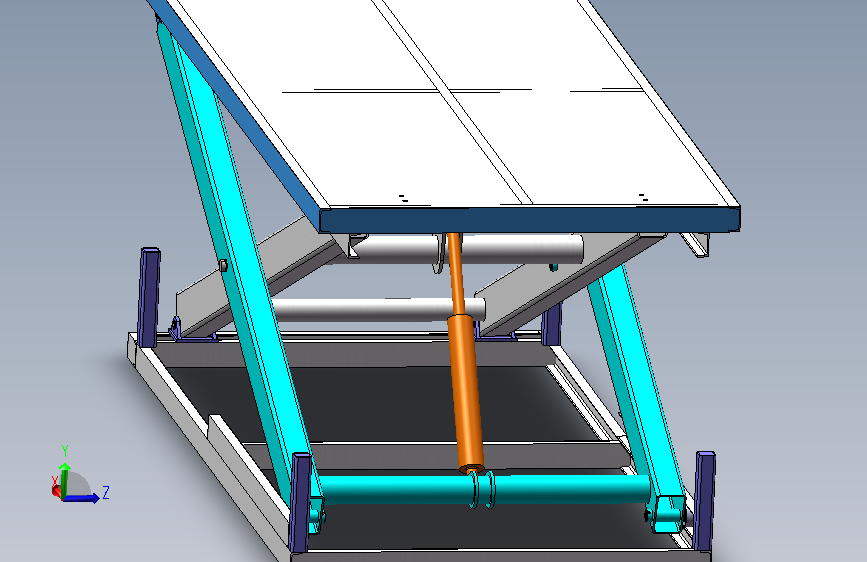

该举升平台采用**交叉剪叉铰接连杆机构**的设计原理，由驱动部件推动剪叉臂开合，把水平驱动力转化为工作台垂直方向升降运动，依靠铰接座、铰接轴完成各剪叉臂之间的转动连接，实现台面平稳举升与回落。主要用于工厂车间、仓储物流，完成工件、货物的举升对位，满足物料装卸、设备装配的高度调节需求。具备负载承载、垂直升降、高度连续调节、台面水平保持等功能。选用普通碳钢制作铰接座与铰接轴，利用 Simulation 开展静力学有限元仿真，校核应力、位移与应变，关键零部件最大应力低于材料屈服强度，满足重载工况刚度强度要求。平台结构简单可靠，承载能力强，为中小型举升装备提供结构设计参考。
