高温熔体虹吸自动出炉装置
（ID:3658960）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 说明书.docx | 70.00K |
| 2 | drive_wheel_asm.SLDPRT | 300.68K |
| 3 | 炉体.SLDPRT | 937.81K |
| 4 | 真空包.SLDPRT | 917.70K |
| 5 | 真空泵.SLDPRT | 1.07M |
| 6 | 移动升降平台.SLDPRT | 153.25K |
| 7 | 虹吸包.SLDPRT | 320.45K |
| 8 | 装配体4.SLDASM | 219.87K |
| 9 | 阀门.SLDPRT | 950.87K |
| 10 | 高温炉.SLDASM | 557.73K |
| 11 | 高温炉.SLDPRT | 423.47K |
| 12 | 高温炉.STEP | 2.53M |
此图纸下载需要500金币
立即下载
发布者
模型信息
图纸ID：3658960
图纸格式：sldprt,sldasm,step
文件大小：6.18M
所需金币：500
上传时间：2026-09-02 15:04:58
是否可编辑：
软件版本：SOLIDWORKS 2025
标签
自动出炉装置
图纸简介

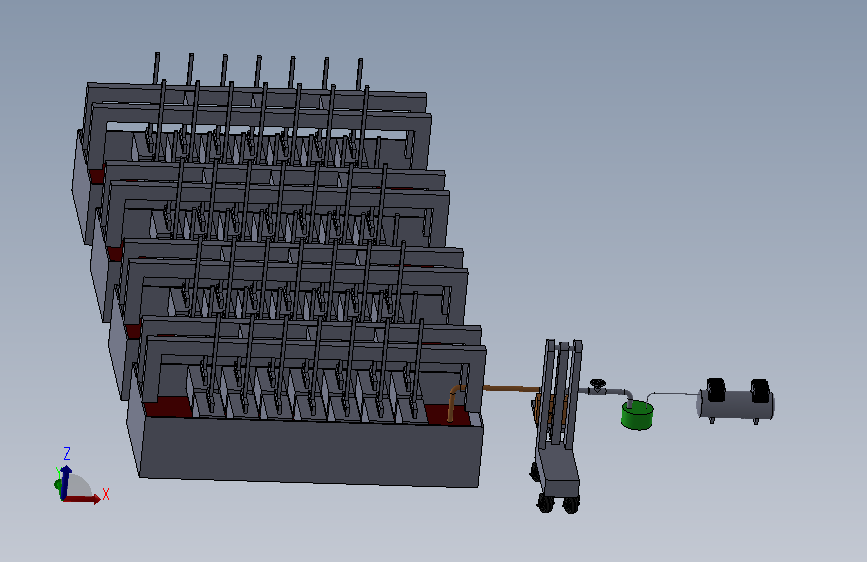

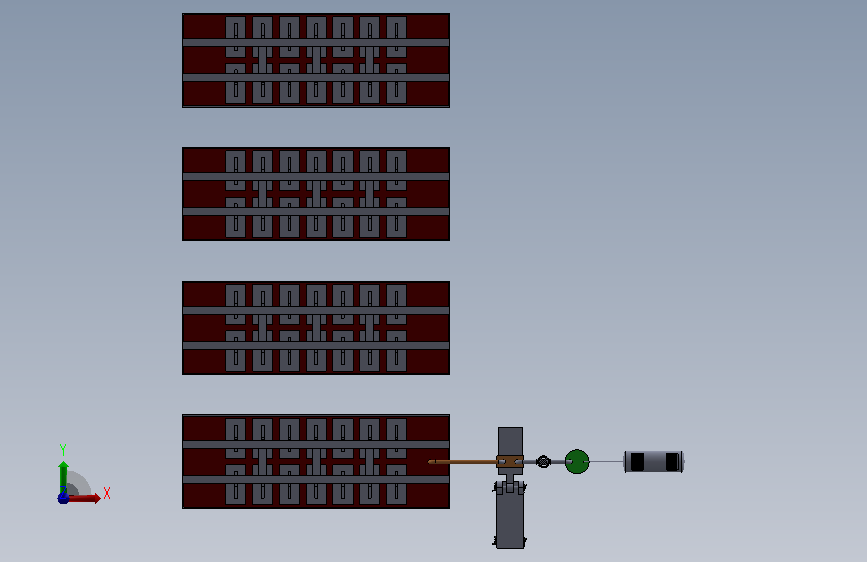

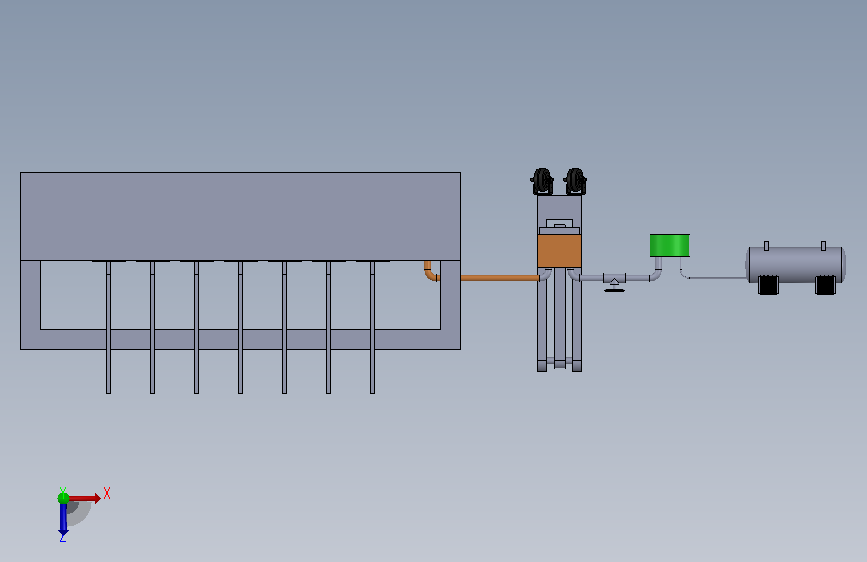

该装置基于**文丘里真空引射与虹吸压差输送原理**，利用负压形成的压差驱动高温稀土熔体完成转注。主要用于冶金行业，实现高温熔融稀土金属的虹吸式出料转运。具备真空负压生成、熔体虹吸输送、虹吸管伺服升降调节、熔体导流保温、泄漏防护、多参数监测与自动控制等功能。虹吸管选用反应烧结碳化硅材料，耐高温抗热震；采用伺服‑滚珠丝杠机构实现浸入深度精准调节，搭配保温导流槽降低熔体温降。完成真空泵、传动部件选型计算，对机架开展静力学有限元校核，同时设置应急切断、防泄漏托盘、隔热防护等安全结构。设备可实现熔体稳定可控输送，安全性高，为高温液态金属虹吸转注装备提供设计参考
