自动覆膜机

（ID:3666042）

改图/画图

机械设备 / 包装设备 / 自动覆膜机

©原创

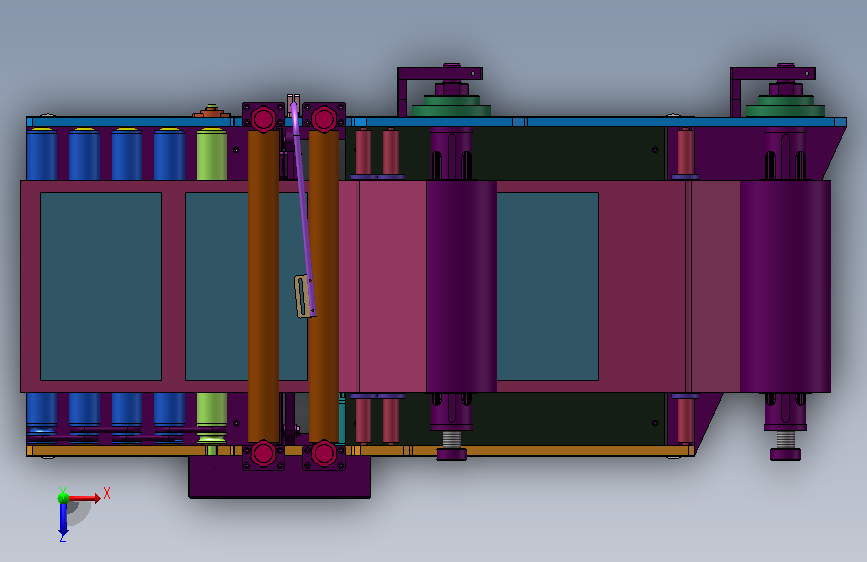

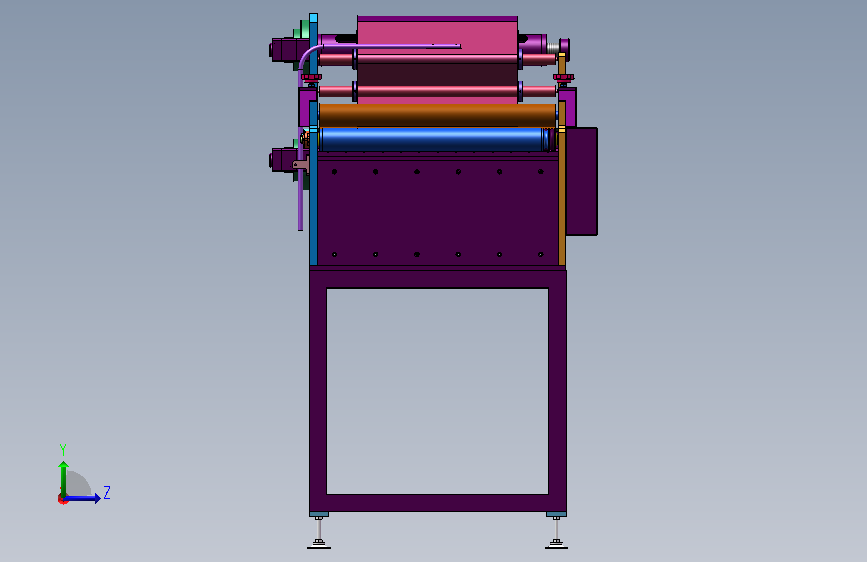

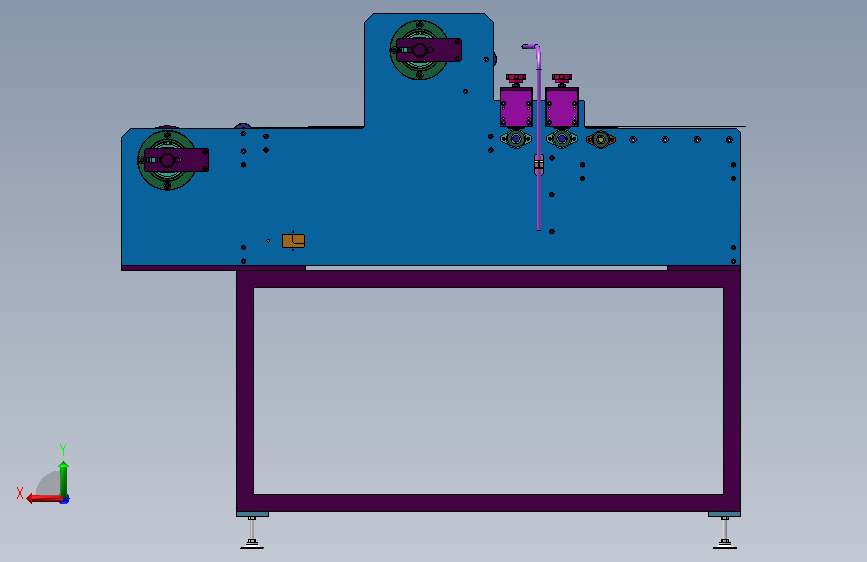

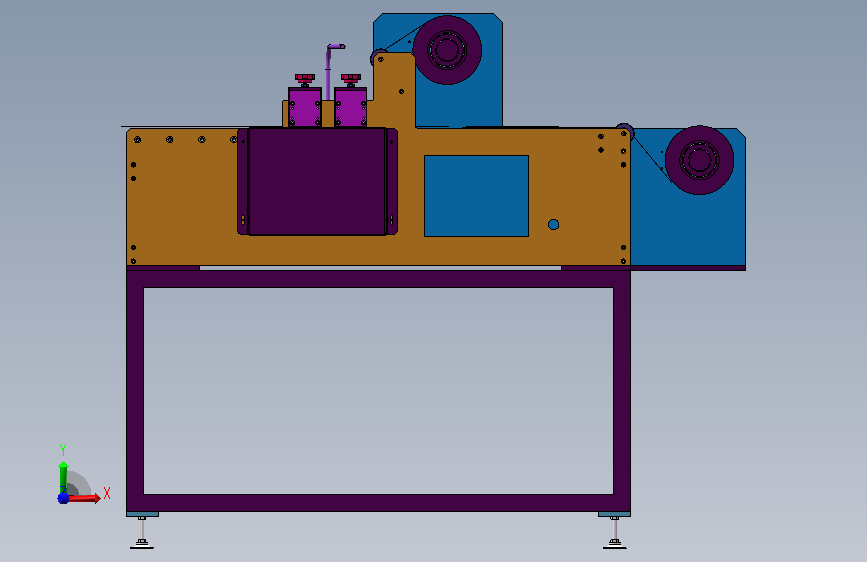

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	自动覆膜机说明书.docx	2.47M
2	25钢制镀铬自由滚筒.SLDPRT	86.89K
3	57步进减速机1_20.SLDPRT	466.69K
4	57步进减速机1_5.SLDPRT	466.33K
5	bearingB6208ZZ.sldprt	121.98K
6	bearingB6902ZZ.sldprt	127.24K
7	C6900ZZ.sldprt	76.86K
8	Gewindestift_DIN_913___M4x3_.sldprt	76.54K
9	Gewindestift_DIN_913___M5x4_.sldprt	76.61K
10	HBT12.sldasm	120.83K
11	HBT12x.sldprt	153.91K
12	HBT15.sldasm	118.87K
13	HBT15x.sldprt	152.34K
14	Headless_pin_DIN_913___M3x4.sldprt	85.89K
15	Headless_pin_DIN_913___M4x4.sldprt	88.46K
16	HNFJN48_12_30.sldasm	114.38K
17	HNFJN48_12_30_b.sldprt	78.18K
18	HNFJN48_12_30_d.sldprt	36.35K
19	HNFJN48_12_30_t.sldprt	94.74K
20	HTPA25S5M150_A_Y18_Q22_R22_S6_T6.sldasm	163.59K
21	HTPA25S5M150_B_N14.sldasm	179.55K
22	HTPA25S5M150_B_N14_a.sldprt	400.10K
23	HTPA25S5M150_B_N15.sldasm	178.21K
24	HTPA25S5M150_B_N15_a.sldprt	399.59K
25	HTPA25S5M150_B_P12.sldasm	177.53K
26	HTPA25S5M150_B_P12_a.sldprt	393.63K
27	lenovo.SLDPRT	49.01K
28	MANIFOLD_SOLID_BREP_100.sldprt	42.96K
29	MANIFOLD_SOLID_BREP_99.sldprt	187.54K
30	MGN15C_500.sldasm	113.69K
31	nfnjct12nut.sldprt	82.39K
32	NHM10_50.sldprt	117.80K
33	O型带.sldprt	129.36K
34	O型带动力滚筒.SLDPRT	127.54K
35	O型带自由滚筒.SLDPRT	138.86K
36	RRING28.sldprt	67.74K
37	RRING80.sldprt	66.67K
38	SNTRC10.sldprt	101.49K
39	WAC48-D50-M8-L100.SLDPRT	93.49K
40	三角刀片.SLDPRT	50.39K
41	上挡板.SLDPRT	93.96K
42	下光纤支架.SLDPRT	105.03K
43	光电感应片.SLDPRT	111.00K
44	光电支架1.SLDPRT	69.25K
45	光电支架2.SLDPRT	71.15K
46	光纤固定.SLDASM	80.50K
47	光纤固定座.SLDPRT	126.38K
48	光纤固定杆.SLDPRT	84.11K
49	光纤固定片.SLDPRT	75.27K
50	刀片压板.SLDPRT	67.79K
51	切刀固定块2.SLDPRT	112.19K
52	切刀固定块4.SLDPRT	154.18K
53	刻度尺.SLDPRT	136.85K
54	动力切刀组.SLDASM	585.40K
55	包胶滚筒1.SLDPRT	94.36K
56	包胶滚筒2.SLDPRT	91.98K
57	压滚组件.SLDASM	299.16K
58	压滚组轴承座.SLDPRT	125.76K
59	压滚轴承座组件.SLDASM	134.19K
60	右机身板.SLDPRT	531.38K
61	同步带1.sldprt	90.29K
62	同步带2.SLDPRT	75.77K
63	固定块1.SLDPRT	118.73K
64	固定块2.SLDPRT	98.66K
65	固定支撑杆.SLDPRT	119.83K
66	固定螺母.SLDPRT	156.55K
67	垫圈1.SLDPRT	74.88K
68	垫圈2.SLDPRT	76.24K
69	垫圈3.SLDPRT	76.11K
70	安装基板.SLDPRT	204.69K
71	定位挡圈.SLDPRT	103.55K
72	定心轮组1.SLDASM	212.84K
73	定心轮组2.SLDASM	129.13K
74	定心轮组3.SLDASM	128.34K
75	定轮轴心1.SLDPRT	134.17K
76	定轮轴心2.SLDPRT	130.54K
77	左机身板.SLDPRT	504.56K
78	底板1.SLDPRT	108.94K
79	底板2.SLDPRT	98.83K
80	张紧轮.SLDPRT	116.25K
81	挡板1.SLDPRT	89.22K
82	挡板2.SLDPRT	87.35K
83	挡板3.SLDPRT	91.63K
84	摩擦固定块1.SLDPRT	88.21K
85	摩擦固定块2.SLDPRT	88.34K
86	摩擦块.SLDPRT	97.46K
87	机械胀轴.SLDASM	183.17K
88	机械胀轴.SLDPRT	246.63K
89	槽型光电.SLDPRT	55.62K
90	滚筒.SLDASM	77.90K
91	皮带压板.SLDPRT	74.74K
92	胀轴螺母.SLDPRT	150.91K
93	脚轮.SLDASM	80.99K
94	膜111.sldprt	75.34K
95	膜卷.SLDPRT	81.04K
96	覆膜机.SLDASM	2.19M
97	覆膜机架.SLDASM	112.39K
98	覆膜机架.SLDPRT	184.11K
99	轴承压垫.SLDPRT	94.60K
100	轴承座.SLDPRT	155.17K
101	轴承座滑槽.SLDPRT	144.80K
102	轴承座组件.SLDASM	187.34K
103	连接板1.SLDPRT	51.48K
104	连接板2.SLDPRT	50.15K
105	门板.SLDASM	56.73K
106	防护罩.SLDPRT	190.94K
107	马达过渡板.SLDPRT	108.46K

此图纸下载需要500金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3666042

图纸格式：sldprt,sldasm

文件大小：18.39M

所需金币：500

上传时间：2026-09-07 10:45:51

是否可编辑：

软件版本：SOLIDWORKS 2025

图纸简介

依托摩擦阻尼恒张力放卷、浮动胶辊压合与步进驱动冷刀切断的设计原理，主要用于中小型包装生产线盒装、平板类产品的自动化覆膜作业。设备采用双层模块化机架，集成物料输送、恒张力覆膜、光电定位、冷刀裁切模块，可完成上料、覆膜、切断、出料全流程自动化作业，能够自适应不同厚度规格工件，有效避免膜材褶皱拉伸，实现切口整齐无尾纤。完成整机机构参数计算与零部件选型，对承重机柜框架、压滚传动主轴开展静力学有限元仿真校核，验证关键部件强度刚度满足连续生产工况，设备运行稳定，降低人工劳动强度，可为同类包装覆膜装备设计提供参考
