一级锥齿轮减速器设计
（ID:3666313）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

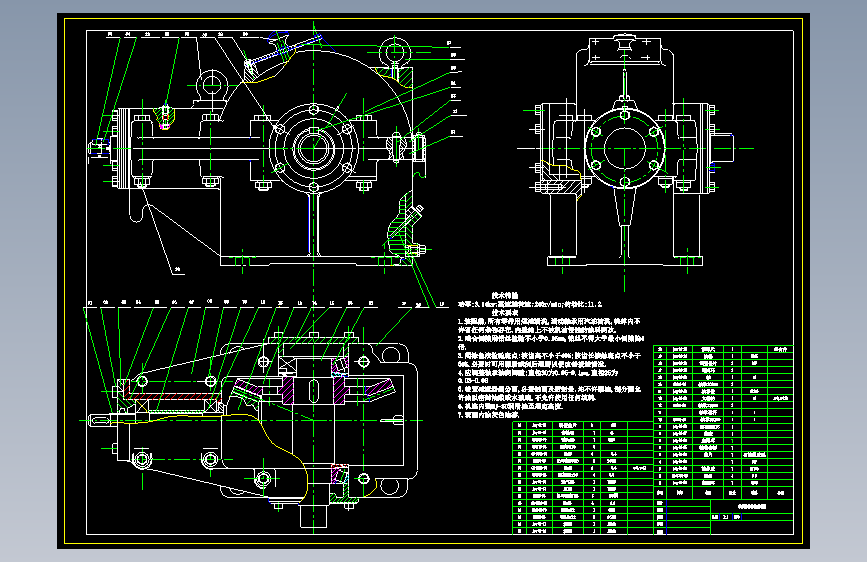

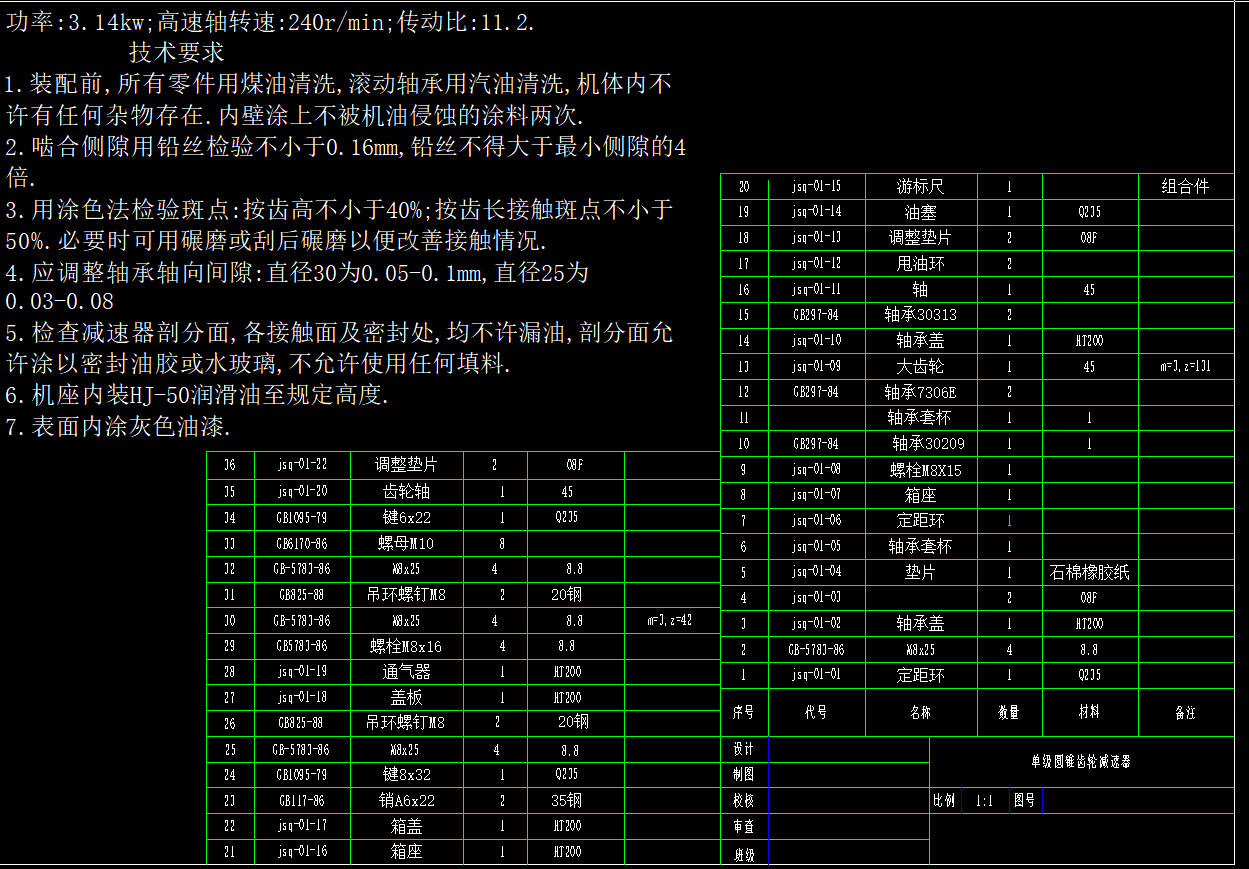

| 1 | 单级圆锥齿轮减速器装配图.dwg | 147.23K |

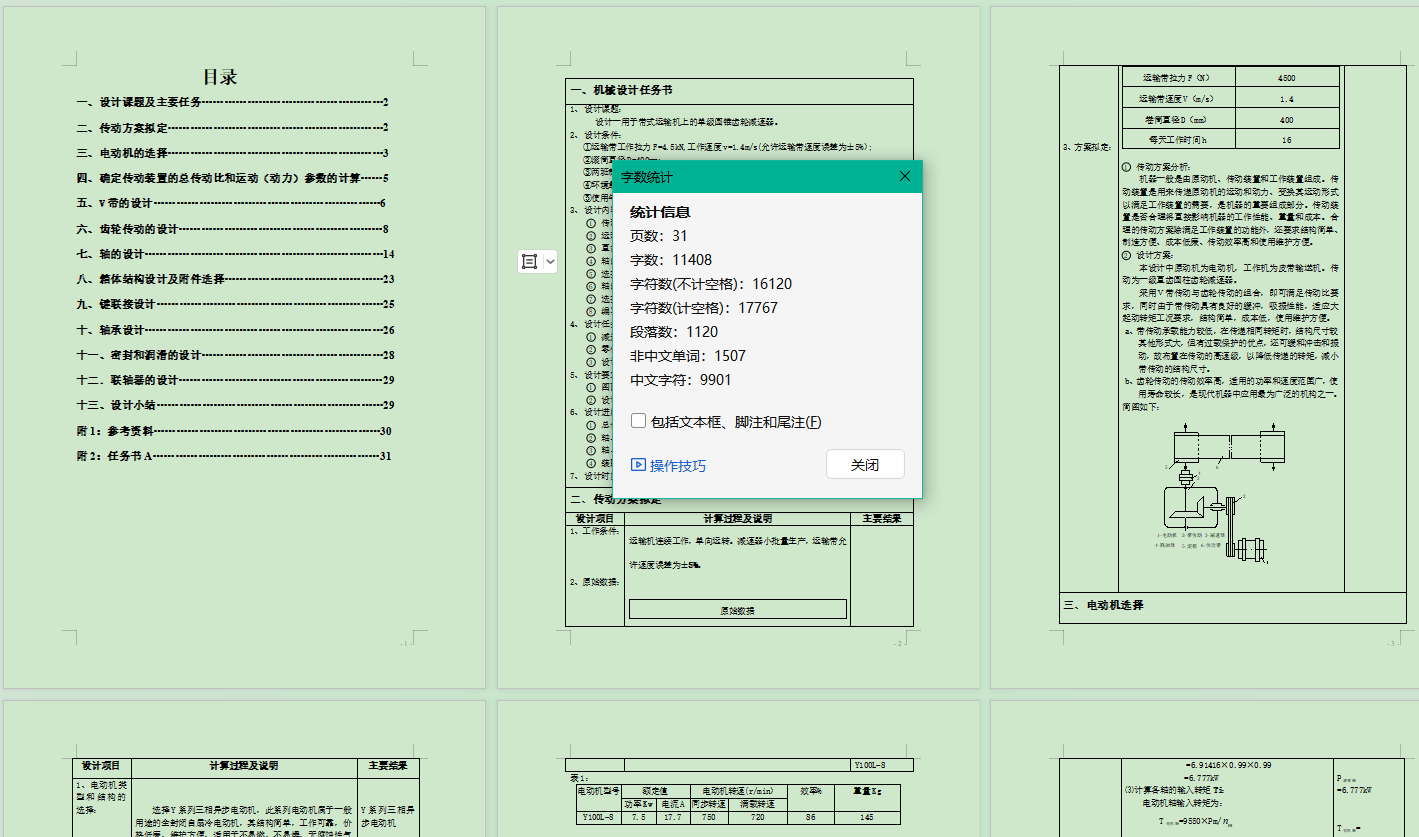

| 2 | 机械设计报告书.doc | 1.35M |

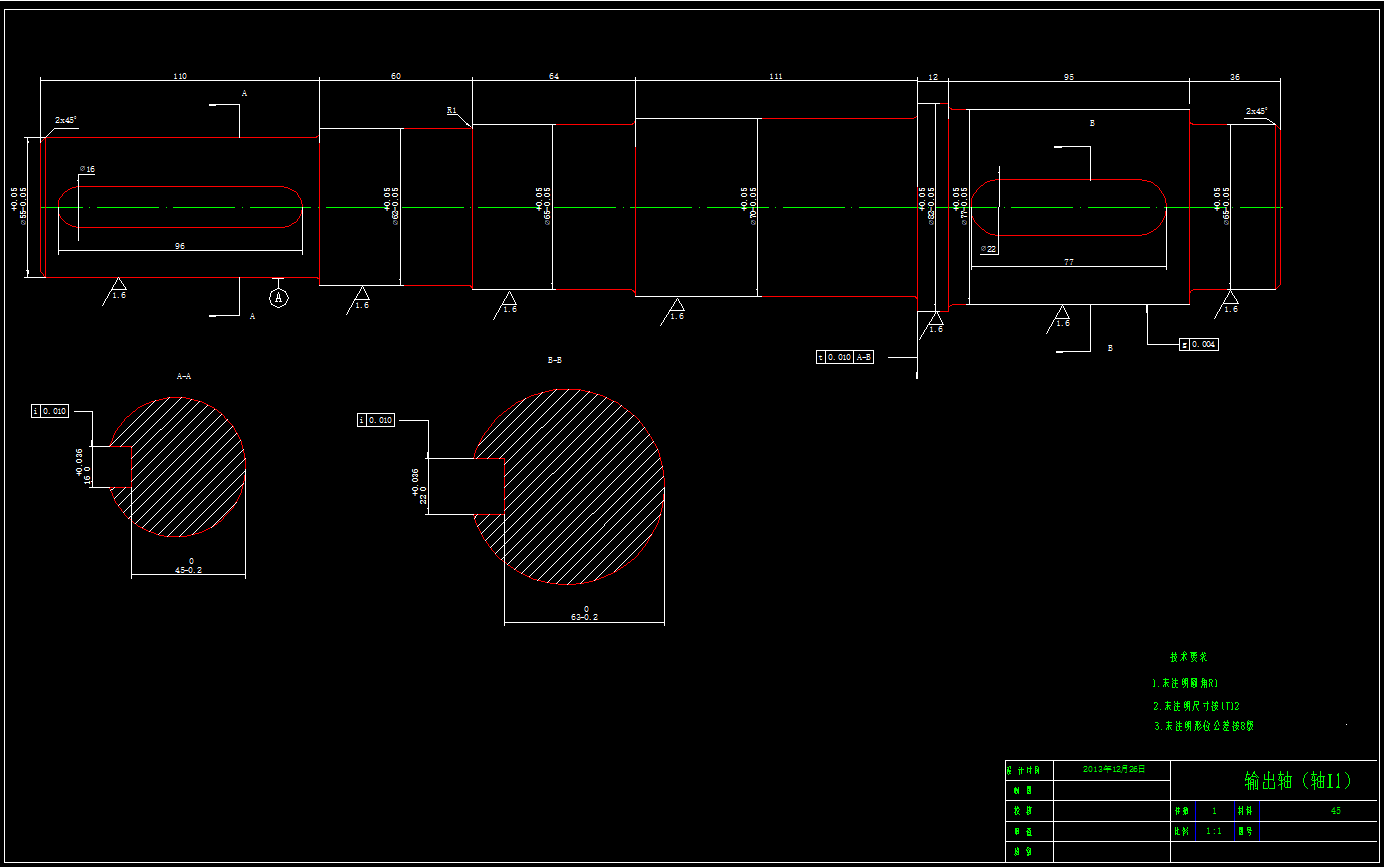

| 3 | 轴1.dwg | 99.73K |

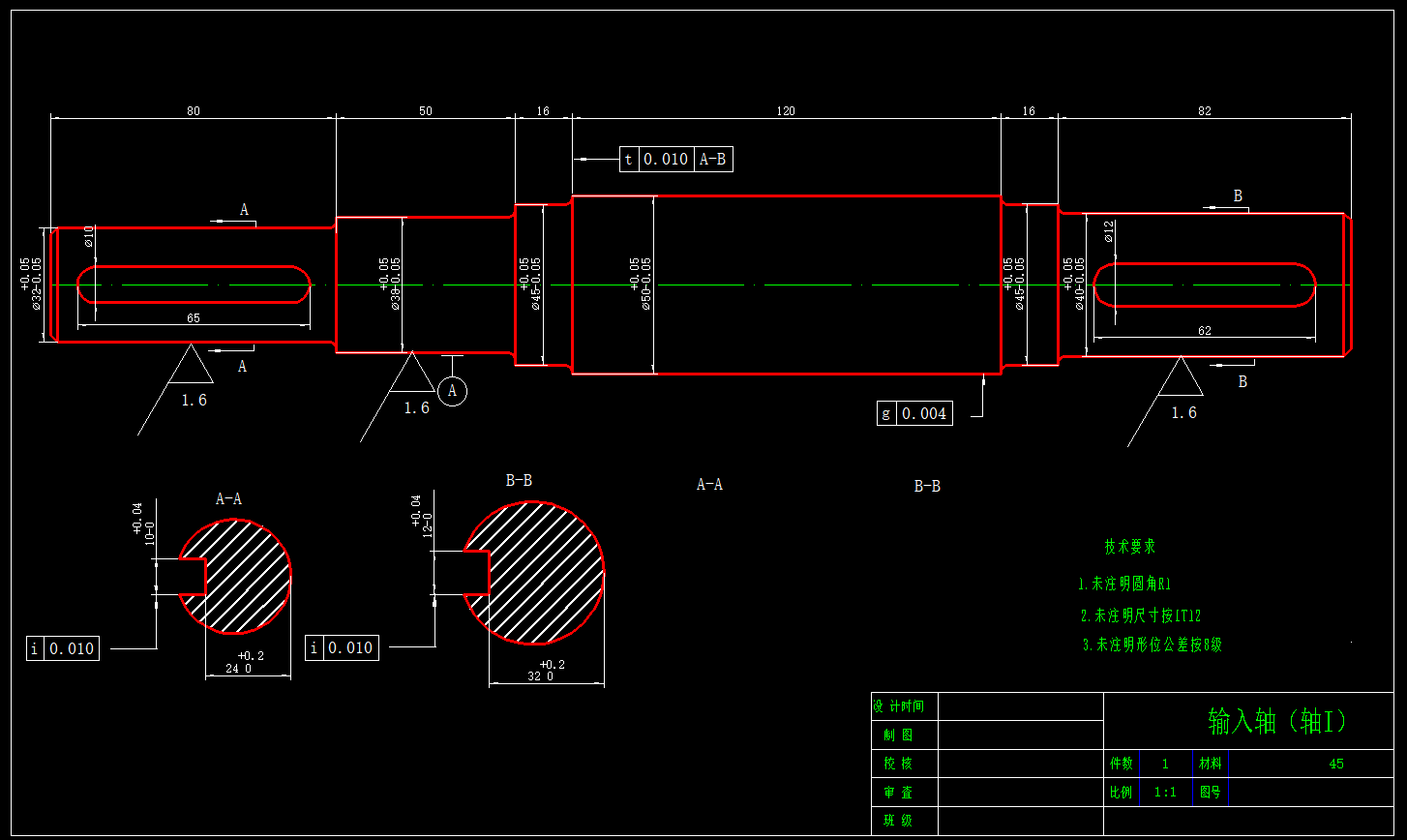

| 4 | 轴2.dwg | 95.04K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：3666313
图纸格式：dwg
文件大小：451.01KB
所需金币：50
上传时间：2026-09-07 14:10:18
是否可编辑：
软件版本：AutoCAD 2013
标签
图纸简介
1、设计课题：
设计一用于带式运输机上的单级圆锥齿轮减速器。
2、设计条件：
①运输带工作拉力F=4.5kN,工作速度v=1.4m/s(允许运输带速度误差为±5%);
②滚筒直径D=400mm;
③两班制，连续单向运转，载荷较平稳；
④环境最高温度35℃，小批量生产；
⑤使用年限15年（每年300天）。
3、设计内容：
①传动方案的拟定及说明（附图）；
②运动学计算（电动机功率计算、传动比计算、运动及动力参数计算）；
③直齿圆锥齿轮传动件设计计算（选材、确定尺寸）；
④轴的初步设计；
⑤选择联轴器和轴承；
⑥轴的结构设计（附结构简图）；
⑦选择轴承、齿轮处的配合；
