手术箱

（ID:3680771）

改图/画图

机械设备 / 非标机械 / 手术箱

©原创

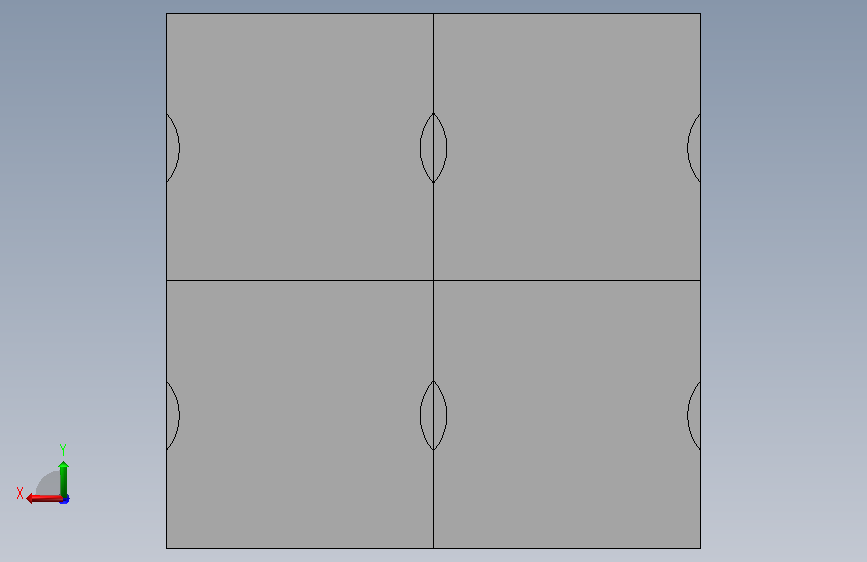

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1903c26716a984802b5166f591f98971.png	75.35K
2	6143f894328f0ad38c7329413fba67a8.png	180.59K
3	66eff3a90da1354165ca935089a51e7e.png	163.31K
4	a73988c0311ca35ddd927a1fc36b13e7.png	49.62K
5	手术箱.SLDASM	654.96K
6	零件1.SLDPRT	241.59K
7	零件10.SLDPRT	335.14K
8	零件2.SLDPRT	67.44K
9	零件3.SLDPRT	288.90K
10	零件4.SLDPRT	109.06K
11	零件5.SLDPRT	439.89K
12	零件6.SLDPRT	89.47K
13	零件7.SLDPRT	298.78K
14	零件8.SLDPRT	132.80K

此图纸下载需要20金币

立即下载

发布者

无聊的小蘑菇

创作: 62

粉丝: 0

加入时间：2026-06-08

私信

关注

模型信息

图纸ID：3680771

图纸格式：sldasm,sldprt

文件大小：3.04M

所需金币：20

上传时间：2026-09-14 09:37:05

是否可编辑：

软件版本：SOLIDWORKS 2018

图纸简介

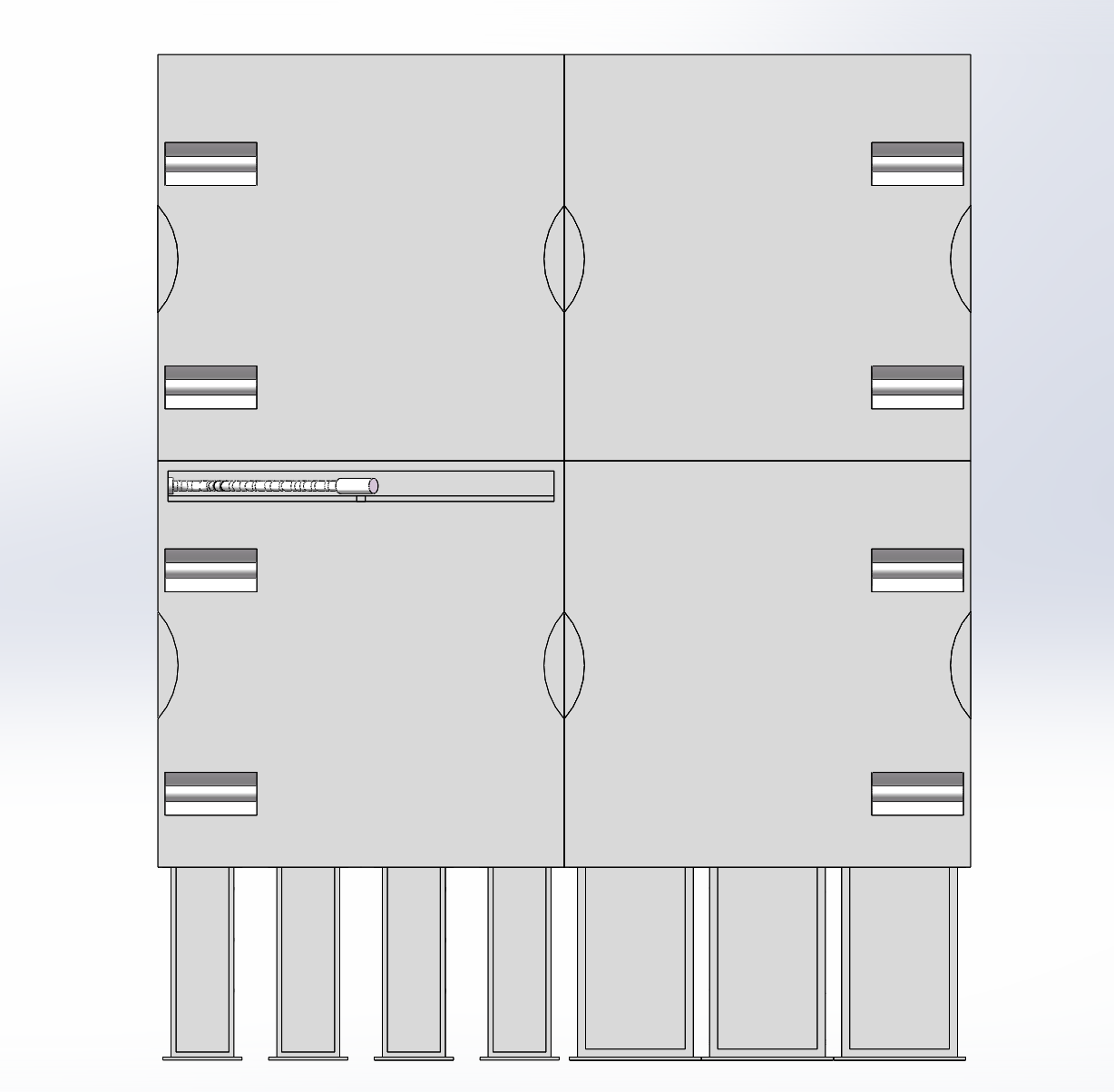

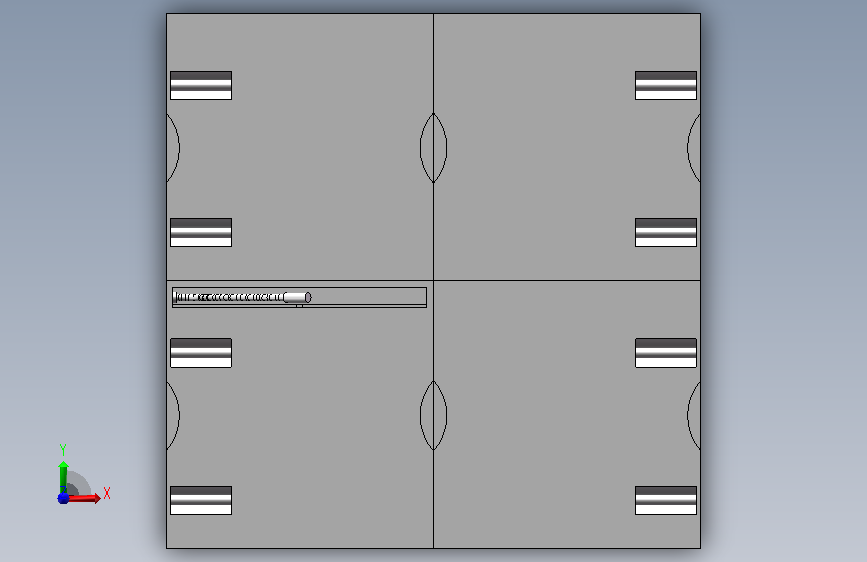

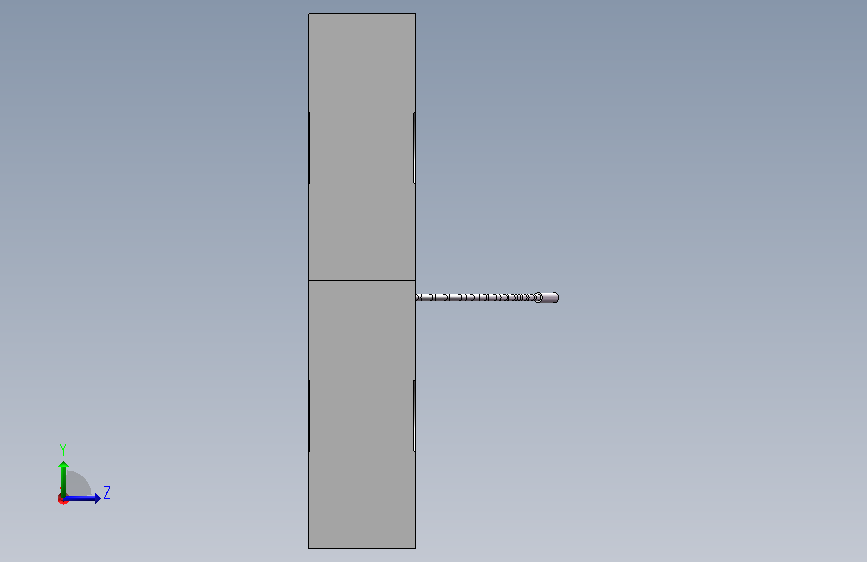

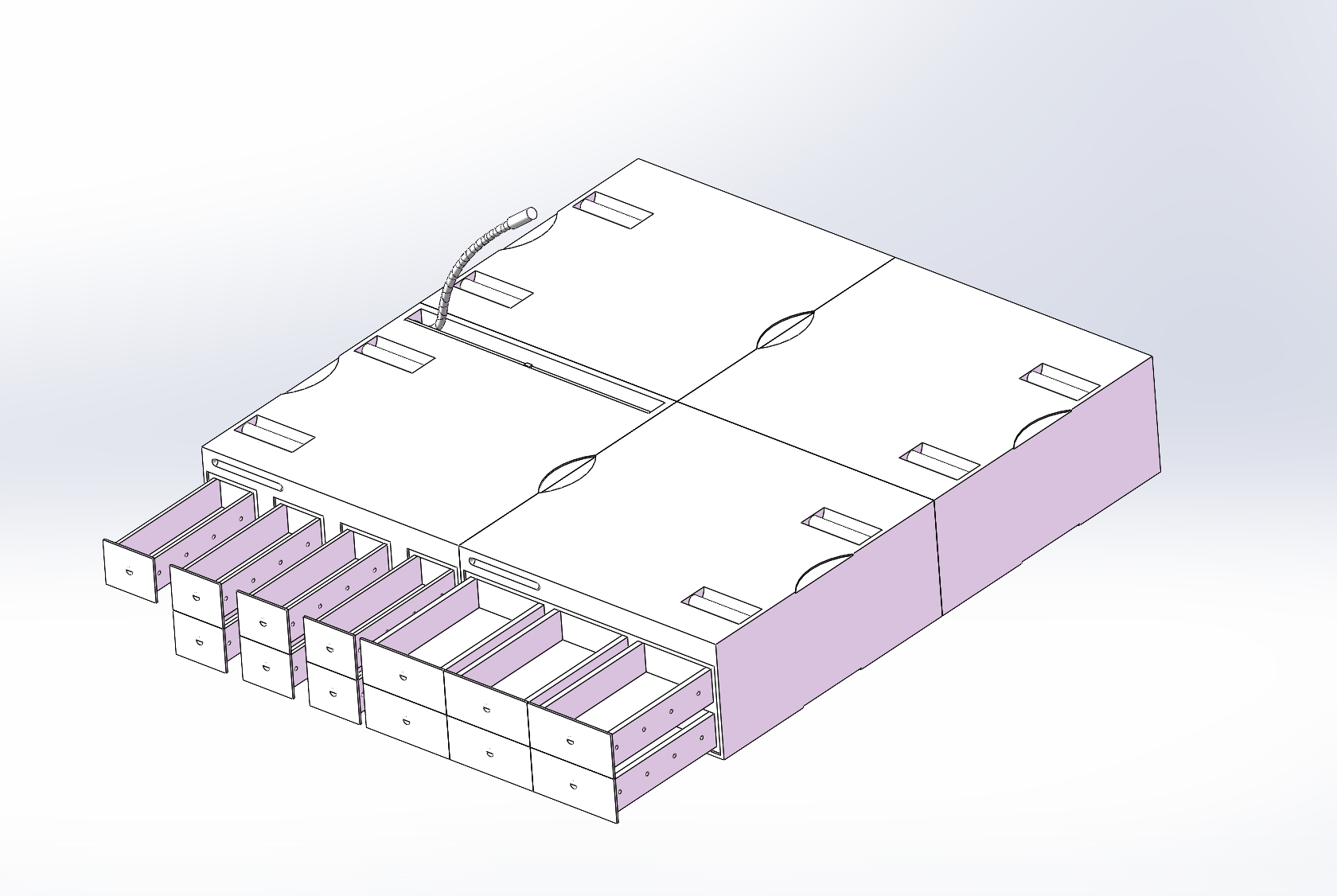

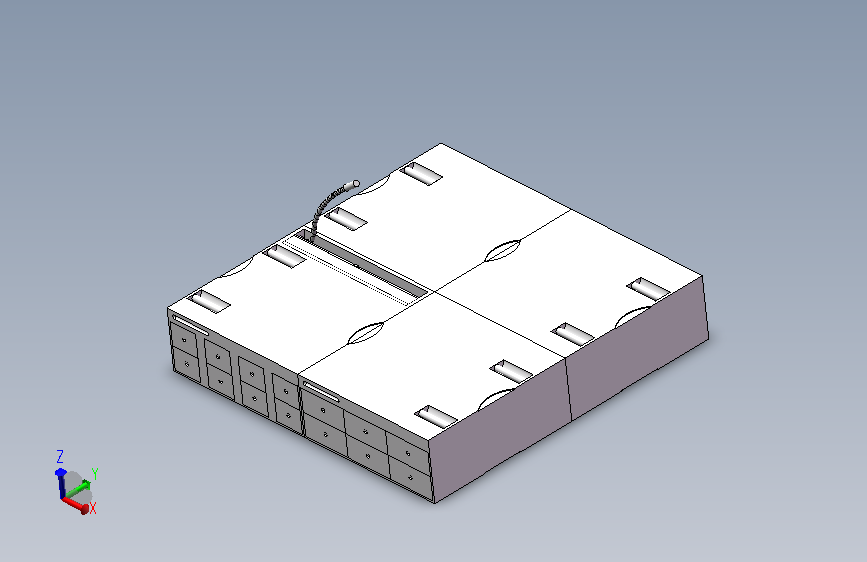

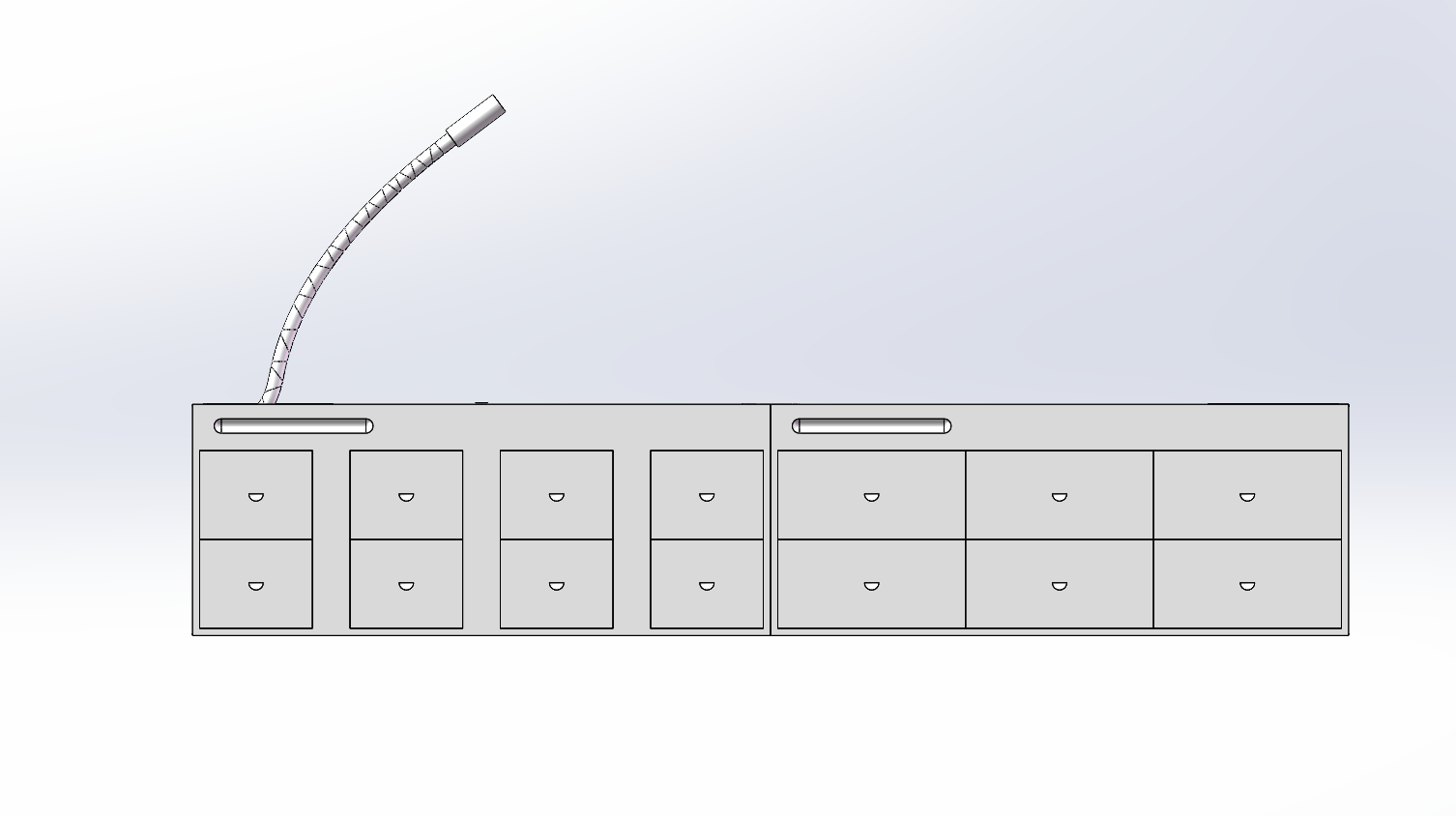

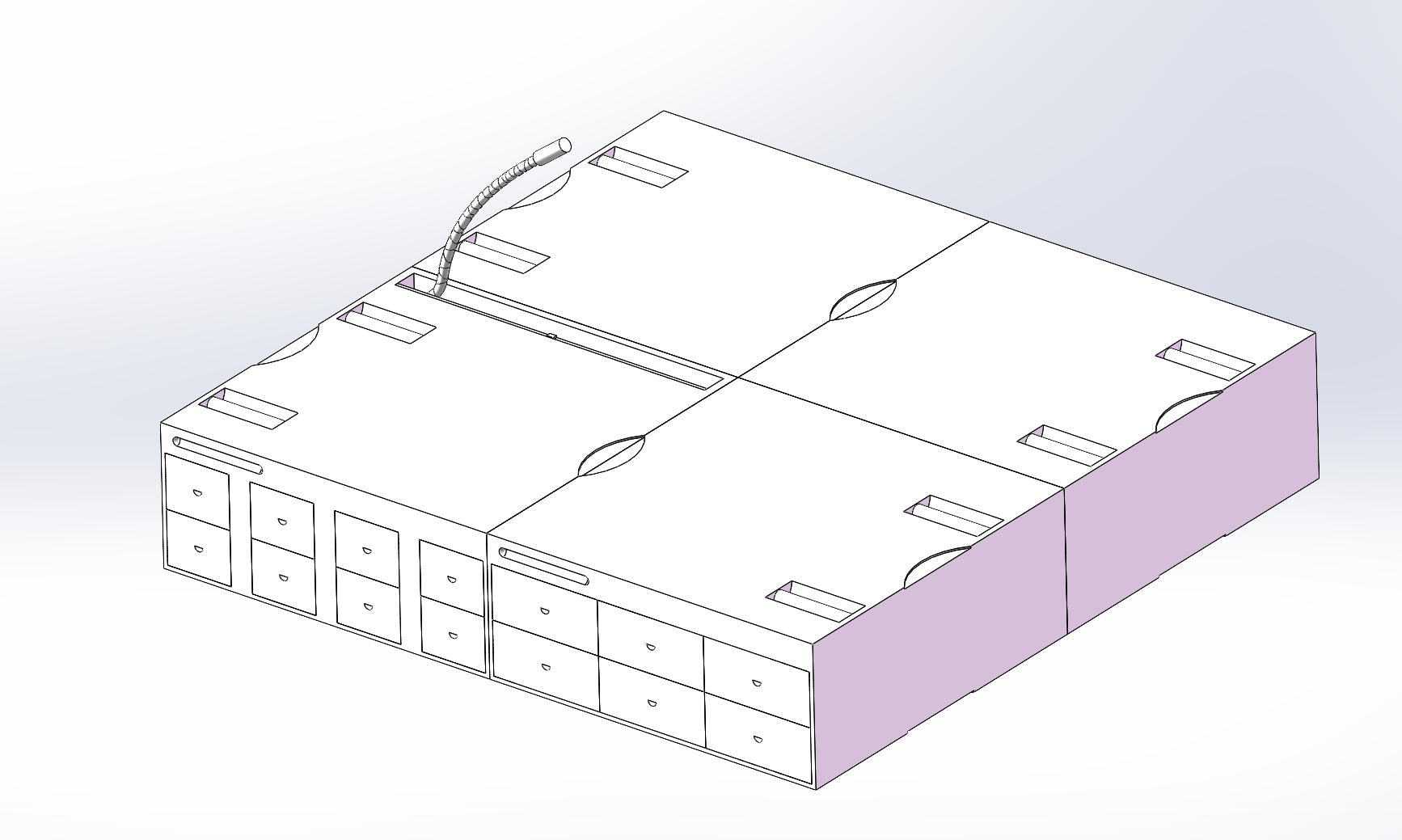

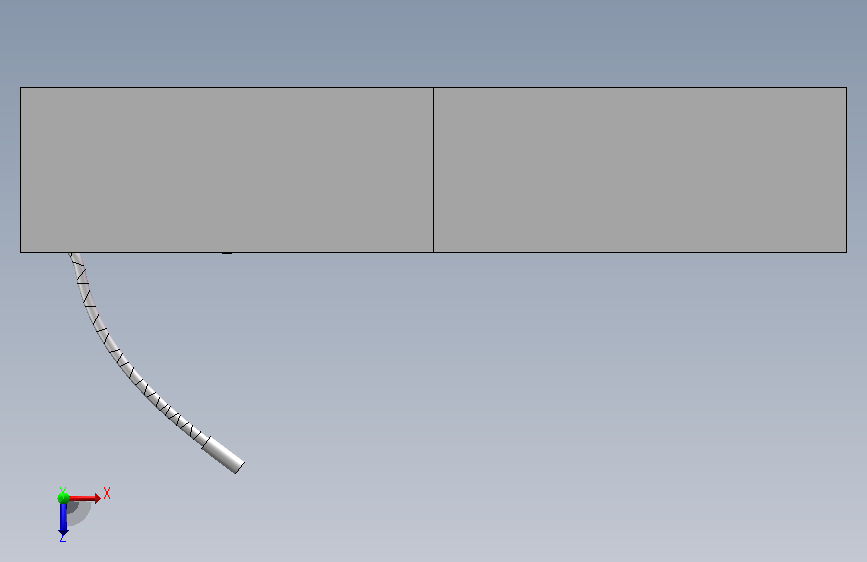

目前手术设备结构固定，收纳运输很不方便，适用位置有限，导致紧急或战地使用十分局限。舰用手术综合箱主要由1个手术器模块箱和3个手术耗材模块箱组成。一、整体构成与拼接方式箱体组成:包含1个手术器模块箱和3个手术耗材模块箱，共4个模块箱。拼接固定:模块箱之间通过上、下端及前、后端的自粘带拼接，位置可自由调整便于收纳运输。二、关键功能部件照明系统:1个手术耗材模块箱内装供电机构，上端后侧设收纳槽;槽内通过横向转轴连拼装式中空金属波纹管，波纹管顶顶端固定无影灯，由内部供电。搬运设计:每个模块箱上端一侧开弧形操纵槽，内置磁性手柄，方便拎拿搬运。三、收纳与锁止结构收纳方式:4个模块箱正面均设多个
