同视机家用版

（ID:370458）

改图/画图

机械设备 / 非标机械 / 同视机家用版

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	FHATJNSSL-ASM装配体.STEP	8.73M
2	00 3 point faded.p2s	1.07K
3	34×24塑料旋钮帽.SLDPRT	234.13K
4	8×8×1小方管.SLDPRT	88.82K
5	cast_fine.jpg	7.13K
6	color.p2m	265B
7	default texture.p2m	329B
8	FHATJNSSL-ASM装配体.SLDASM	2.24M
9	FHATJNSSL-巴托装配体.SLDASM	172.72K
10	FHATJNSSL-底板.SLDPRT	161.75K
11	FHATJNSSL-滑块固定座.SLDPRT	108.82K
12	FHATJNSSL-滑块导向轴.SLDPRT	99.89K
13	FHATJNSSL-滑块活动轴.SLDPRT	179.19K
14	FHATJNSSL-滑块装置装配体.SLDASM	433.03K
15	FHATJNSSL-滑板.SLDPRT	188.10K
16	FHATJNSSL-瞳距指示套.SLDPRT	213.67K
17	FHATJNSSL-瞳距调节杆.SLDPRT	131.09K
18	FHATJNSSL-视窗LED灯罩.SLDPRT	188.84K
19	FHATJNSSL-视窗盒底.SLDPRT	165.38K
20	FHATJNSSL-视窗盒底座.SLDPRT	574.98K
21	FHATJNSSL-视窗盒盖.SLDPRT	113.98K
22	FHATJNSSL-视窗盒锥形筒透镜盖.SLDPRT	165.60K
23	FHATJNSSL-视窗盒锥形镜筒.SLDPRT	324.86K
24	FHATJNSSL-视窗盒锥形镜筒折光镜盖.SLDPRT	160.41K
25	FHATJNSSL-视窗盒锥形镜筒装配体.SLDASM	218.80K
26	FHATJNSSL-视窗盒齿轮.SLDPRT	520.04K
27	FHATJNSSL-额托巴托.SLDPRT	243.96K
28	FHATJSSL-上面钣金.SLDPRT	1.79M
29	FHATJSSL-视窗盒.SLDPRT	261.87K
30	FHATJSSL-视窗盒装配体.SLDASM	798.45K
31	FHATJSSL-视窗盒齿轮升降板.SLDPRT	503.32K
32	KYZ12-20-6J.SLDPRT	172.09K
33	light grey high gloss plastic.p2m	282B
34	M12-GBT923盖形薄螺母.SLDPRT	174.16K
35	M14-1.5-GBT810圆螺母.SLDPRT	138.57K
36	M14-27-2.5塑料垫片.SLDPRT	72.12K
37	M14空心螺丝.SLDPRT	503.64K
38	M4-20圆头直纹手柄.SLDPRT	250.74K
39	M4螺母.SLDPRT	162.89K
40	M6×6键条.SLDPRT	113.39K
41	M6螺母.SLDPRT	167.00K
42	reflective shadow floor.p2m	159B
43	SCS滑块.SLDPRT	221.02K
44	softbox.png	69.18K
45	white medium gloss plastic.p2m	253B
46	橡胶脚垫.SLDPRT	92.76K
47	直手柄.SLDPRT	99.46K
48	角度标签.SLDPRT	1.53M
49	3D打印件BOM.xlsx	9.84K
50	FHATJNSSL-瞳距指示套.STL	130.84K
51	FHATJNSSL-视窗LED灯罩.STL	331.82K
52	FHATJNSSL-视窗盒底.STL	109.55K
53	FHATJNSSL-视窗盒底座(右).STL	193.34K
54	FHATJNSSL-视窗盒底座(左).STL	192.95K
55	FHATJNSSL-视窗盒盖.STL	54.77K
56	FHATJNSSL-视窗盒锥形筒透镜盖.STL	144.13K
57	FHATJNSSL-视窗盒锥形镜筒.STL	197.84K
58	FHATJNSSL-视窗盒锥形镜筒折光镜盖.STL	178.11K
59	FHATJNSSL-视窗盒齿轮.STL	338.27K
60	FHATJNSSL-额托巴托.STL	301.25K
61	FHATJSSL-视窗盒(右).STL	88.85K
62	FHATJSSL-视窗盒(左).STL	88.95K
63	FHATJSSL-视窗盒齿轮升降板.STL	231.53K
64	角度标签.dwg	408.61K
65	FHATJNSSL-滑块活动轴.dxf	348.77K
66	FHATJNSSL-瞳距调节杆.dxf	312.32K
67	机加件BOM.xlsx	9.49K
68	8×8×1小方管.STL	9.16K
69	M6×6键条.STL	69.22K
70	采购件.xlsx	793.56K
71	FHATJNSSL-底板.STEP	125.80K
72	FHATJNSSL-底板.STL	92.27K
73	FHATJNSSL-滑块固定座.STEP	48.30K
74	FHATJNSSL-滑块固定座.STL	31.43K
75	FHATJNSSL-滑板.STEP	144.40K
76	FHATJNSSL-滑板.STL	118.05K
77	FHATJSSL-上面钣金.STEP	469.68K
78	FHATJSSL-上面钣金.STL	454.38K
79	钣金件BOM.xlsx	9.55K
80	面板图.dwg	469.93K
81	面板图.dxf	1.63M

此图纸下载需要175金币

立即下载

发布者

xx123458xx

创作: 53

粉丝: 5

加入时间：2022-12-22

私信

关注

模型信息

图纸ID：370458

图纸格式：step,sldprt,sldasm,stl

文件大小：18.3M

所需金币：175

上传时间：2022-11-04 17:58:07

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2021

图纸简介

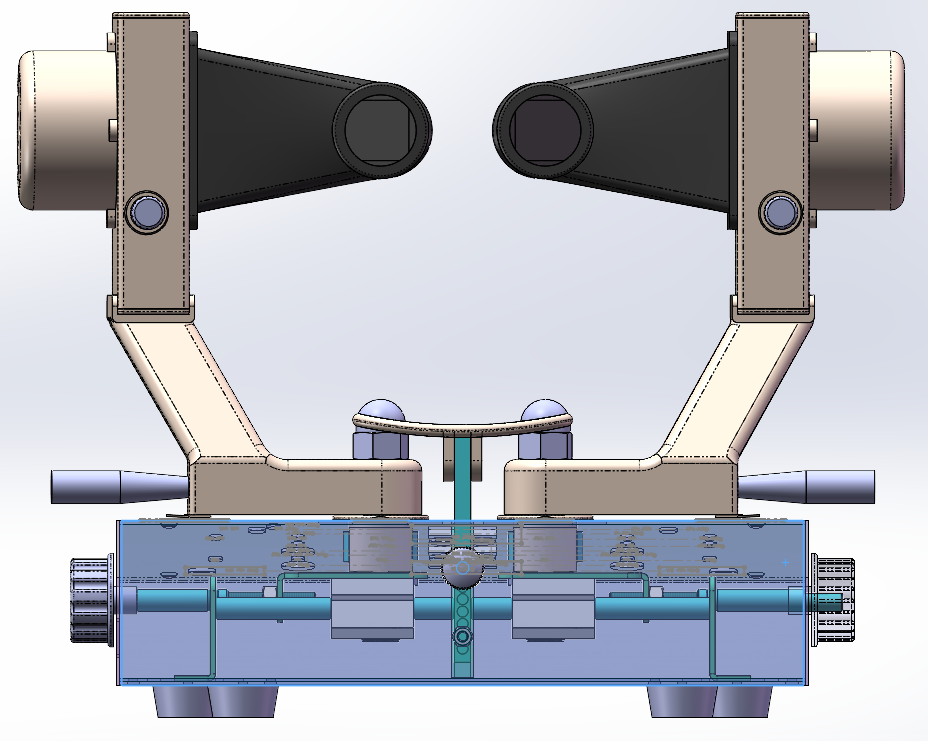

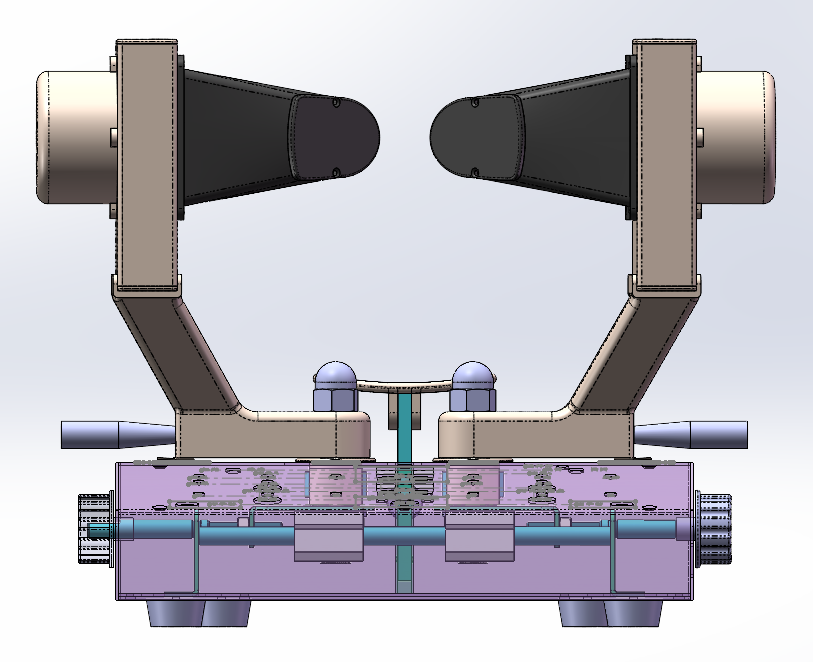

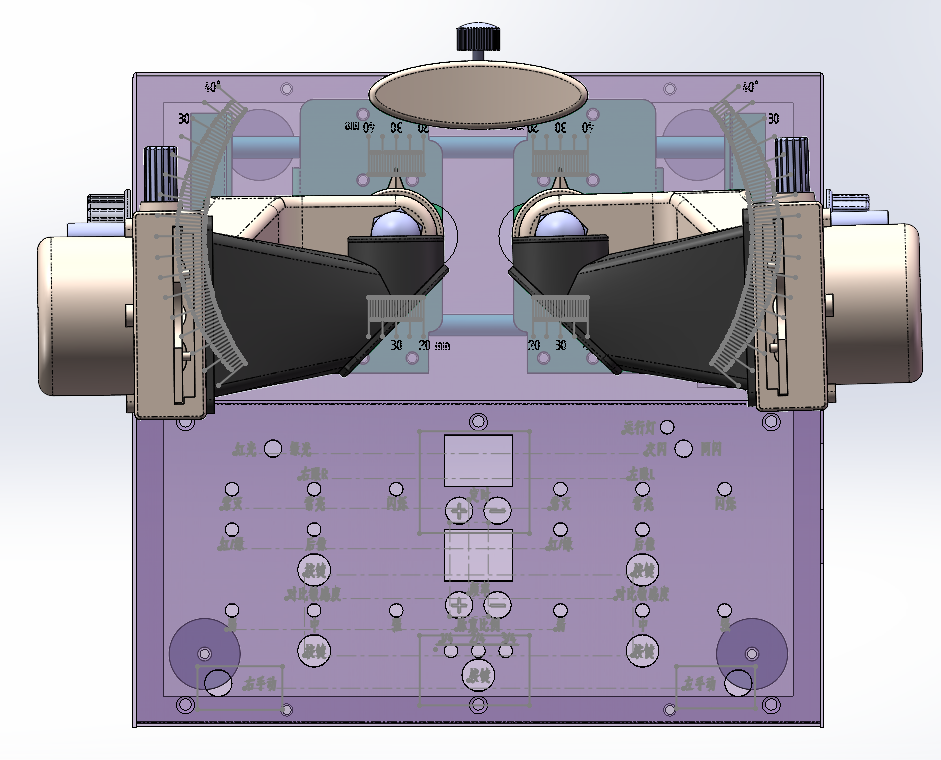

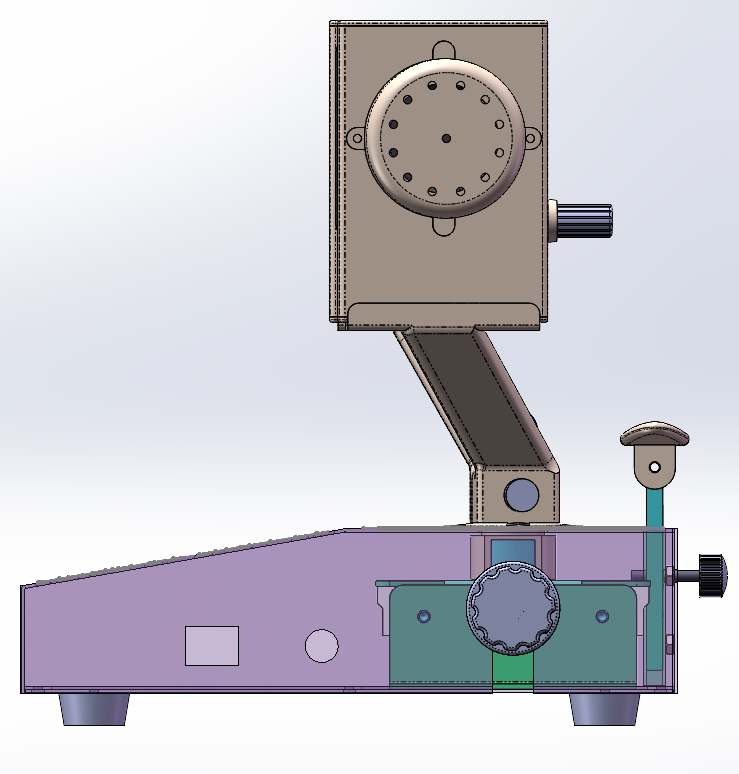

同视机也叫大弱视镜，能用来检查人眼的同时视、融像、立体视等双眼视觉功能、以及诊断主客观斜视角、异常视网膜对应、隐斜、后像、弱斜视等眼科疾病，是弱、斜视诊治的必备仪器。家用版同视机结构比较简单，主要结构是两个轴距可调围绕垂直轴作内收和外展的镜筒，作旋转运动是围绕着眼球旋转中心的位置进行的。家用版同视机镜筒之臂在底座上有刻度盘，其刻度为三棱镜度，以指明镜筒旋转的角度。两镜筒一般可内转400 、外转400。同视机镜筒内装有平面反光镜，与视线呈45°,能使两只镜筒分别左、右两个方向弯曲90°。筒的一端装有目镜，另一端装有画片，中间安放一只+7.00D的球镜，使画片置于球镜的焦点上，模拟病人自目镜
