直角弯管接头气密检测机（ID:678743）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16890629468466.zip | 1.38M |
| 2 | 直角弯管接头气密检测机-ASM装配体.x_t | 4.70M |
此图纸下载需要155金币
立即下载
发布者
xx123458xx
创作: 53
粉丝: 4
加入时间：2022-12-22
模型信息
图纸格式：x_t
文件大小：1.42M
所需金币：155
上传时间：2023-07-11 16:09:07
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2021
标签
图纸简介

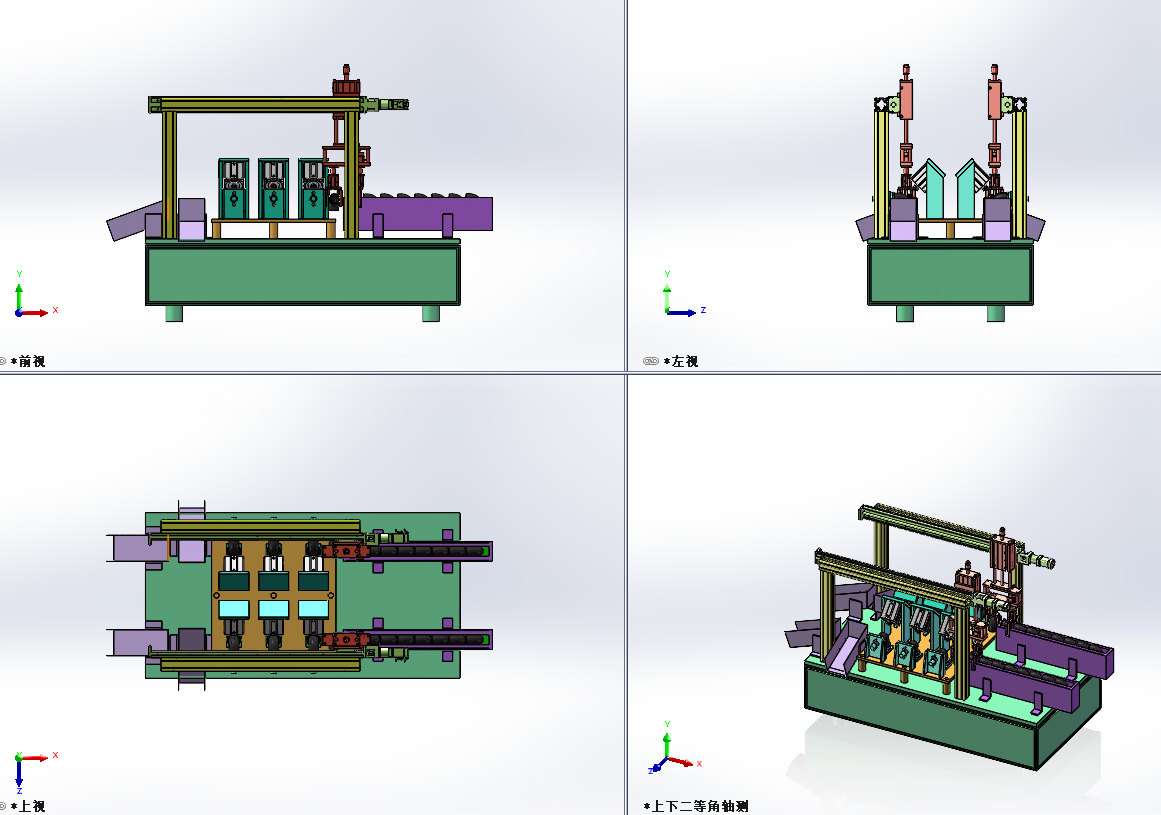

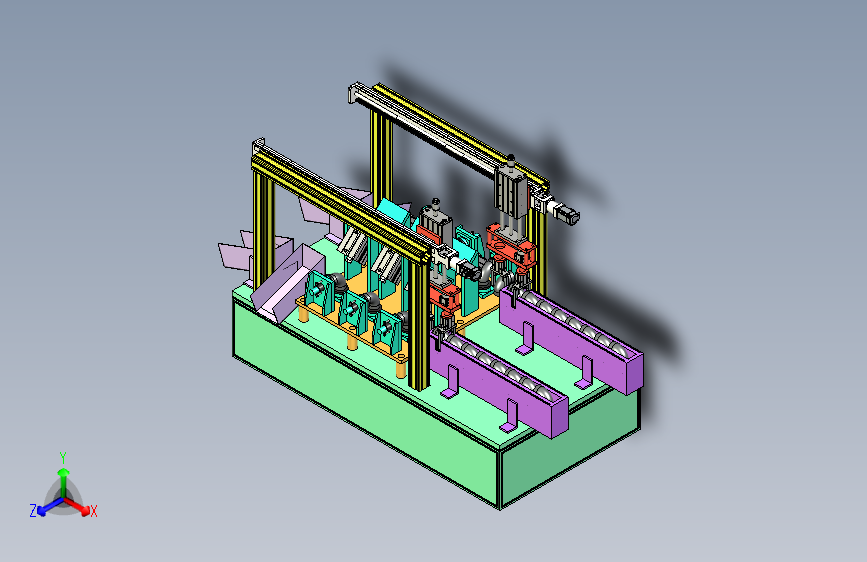

此设备为双线6工位，采用高精度仪器，通过检测管内压降判定合格与否，实现免水测漏，工作过程如下：
1.人工将工件放入双条流水线内，流水线有一定缓存位；

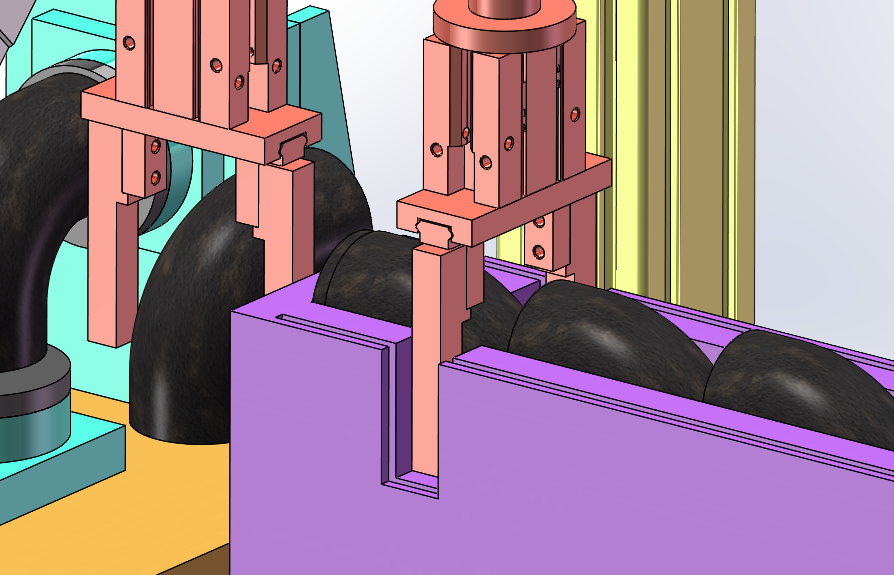

2.工件到位后，机械手1将工件抓取并进行方向旋转；
3.机械手2将测试工位内的工件取出后，机械手1将工件放入测试工位，机械手离开，测试开始；
4.机械手2到达下料料道后将工件放下，返回流水线重新抓取工件，重复对其他工位进行取放料测试。
注：该设备除流水线放料处及下料口外，其余位置使用防护罩罩起，对操作人员起到一定防护效果。
