碳刷端子焊接设备
（ID:3773196）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 碳刷焊接设备.STEP | 172.49M |
此图纸下载需要100金币
立即下载
发布者
模型信息
图纸ID：3773196
图纸格式：step
文件大小：37.89M
所需金币：100
上传时间：2026-10-29 12:04:03
是否可编辑：
软件版本：STEP
标签
碳刷
端子压装
视觉工作站
图纸简介
这是一台碳刷引线电阻焊专机，采用转盘多工位结构，配四轴视觉上料，用于碳刷与刷辫（引线）的自动上料、定位、焊接与下料。

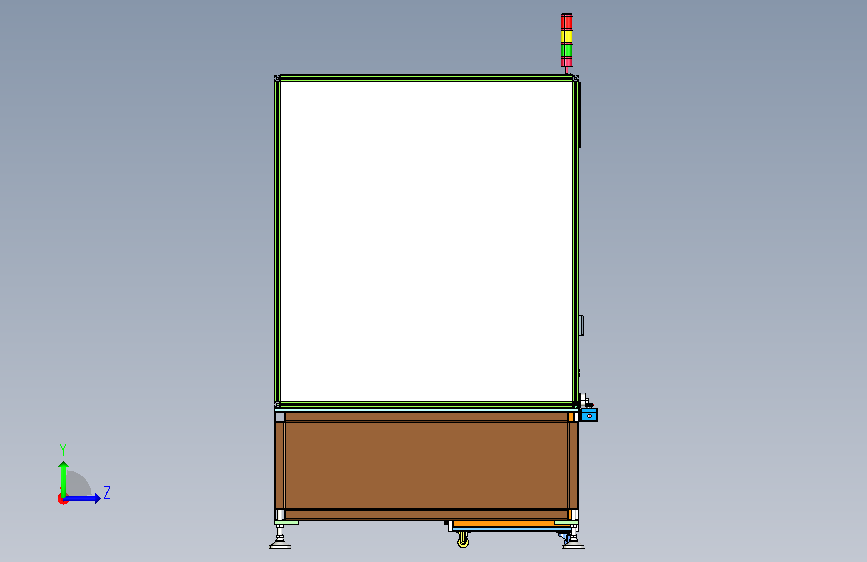

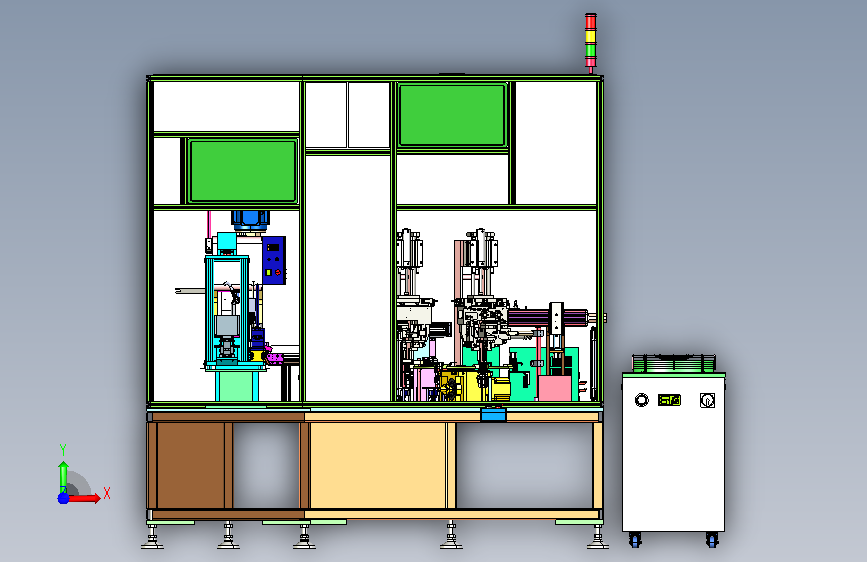

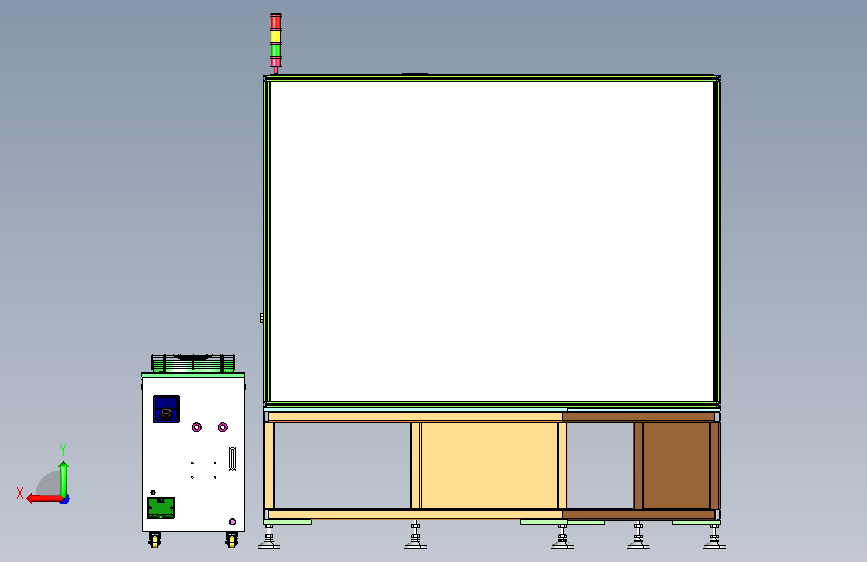

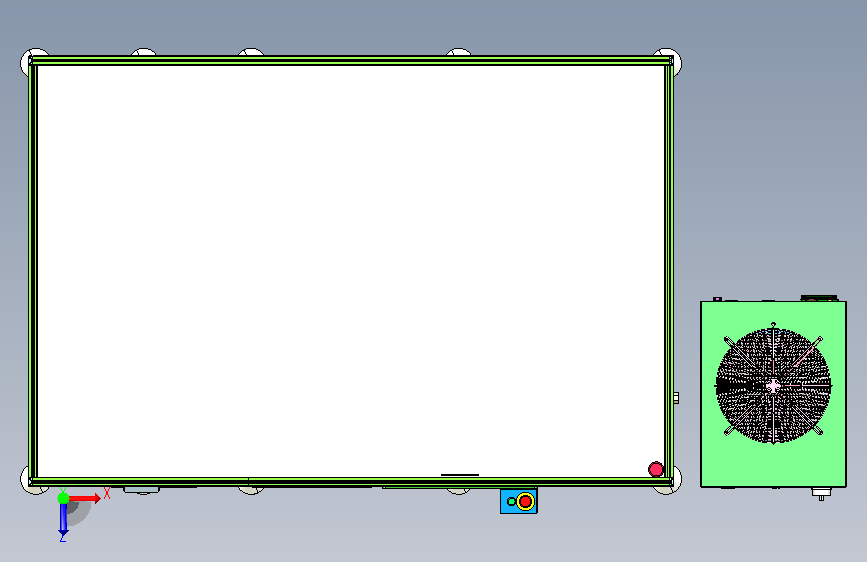

整机为铝型材框架加全封闭透明防护罩，正面开铝型材门并带观察窗，操作侧留上料口；立柱顶部装三色报警灯，底部为钣金机柜，多组调平地脚，电气元件与电阻焊控制器全部收在柜内。
核心是中央分度转盘，由凸轮分度器或伺服驱动，沿圆周均布多个工位：上料位由四轴机械手配合工业相机取放，相机先拍工件、算出偏移量，再由四轴（X、Y、Z 加旋转）补偿抓取，把碳刷准确放入转盘治具，解决来料位置散差；焊接位为伺服加压电阻焊头，上下电极从两侧压紧工件，变压器与电极通水冷却；其余为检测和下料位。上方料盘供
