光标切割机（ID:554079）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16801831003310.zip | 43.07M |
| 2 | 20MACSDB280Body.sldprt | 161.58K |
| 3 | 20MANut.sldprt | 98.66K |
| 4 | 20MANut1.sldprt | 95.57K |
| 5 | 20SDBMAC280Rod.sldprt | 65.91K |
| 6 | AHTFW30-S3M150-6.sldasm | 243.92K |
| 7 | AHTFW30-S3M150-6_body.sldprt | 344.96K |
| 8 | AWKM-058锁扣主体.1.1.1.sldprt | 144.45K |
| 9 | AWKM-059卡板.1.1.1.sldprt | 100.37K |
| 10 | AWKM-060扣臂.1.1.1.sldprt | 79.99K |
| 11 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 47.47K |
| 12 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 47.72K |
| 13 | AWKM-063锁扣支架.1.1.1.SLDPRT | 116.58K |
| 14 | bearing_696.sldprt | 131.44K |
| 15 | BRW25.sldasm | 136.24K |
| 16 | BRW25_b.sldprt | 185.85K |
| 17 | BRW25_c.sldprt | 68.55K |
| 18 | BRW25_n.sldprt | 102.75K |
| 19 | BVGY-015-3-1.1.1.SLDPRT | 297.43K |
| 20 | BVGY-015-3-2.1.1.SLDPRT | 113.41K |
| 21 | BVGY-015-3-3.1.1.SLDPRT | 359.20K |
| 22 | BVGY-015-3-4.1.1.sldasm | 652.85K |
| 23 | CB3-5.sldprt | 88.17K |
| 24 | CB3-6.sldprt | 87.09K |
| 25 | CB5-14.sldprt | 114.52K |
| 26 | CS1-M-S20.sldprt | 182.88K |
| 27 | EE_SX672_WR.SLDPRT | 79.02K |
| 28 | F-MAC20SDB20.sldprt | 180.77K |
| 29 | FL684ZZ.sldprt | 136.42K |
| 30 | GNFS8-4040-220.sldprt | 203.76K |
| 31 | GNFS8-4040-263_5.sldprt | 174.02K |
| 32 | GNFS8-4080-229.sldprt | 300.94K |
| 33 | GNFS8-4080-263_5.sldprt | 240.71K |
| 34 | HBLFSNK8hblfsn8.sldprt | 124.66K |
| 35 | HGH20.sldprt | 350.10K |
| 36 | HGR20.sldprt | 161.93K |
| 37 | HTBN750S3M-150_info-1-30-30.sldprt | 98.97K |
| 38 | HTPA30S3M150-A-H10.sldasm | 206.46K |
| 39 | HTPA30S3M150-A-H10_a.sldprt | 384.75K |
| 40 | IJUT-001.SLDPRT | 320.68K |
| 41 | IJUT-003.SLDASM | 823.30K |
| 42 | IJUT-004.SLDASM | 324.21K |
| 43 | IJUT-005.SLDASM | 4.15M |
| 44 | IJUT-005.SLDPRT | 117.41K |
| 45 | IJUT-006.SLDPRT | 143.99K |
| 46 | MAC20x280SCASDB0CS1-M-2.sldasm | 209.15K |
| 47 | MGN15C-a.SLDPRT | 320.89K |
| 48 | MGN15C.SLDPRT | 227.33K |
| 49 | MXQ-BS12_AOP-BMBS.sldprt | 131.00K |
| 50 | MXQ-BS12_AOP-TMBS.sldprt | 108.10K |
| 51 | MXQ-BS16_AOP-BMBS.sldprt | 129.19K |
| 52 | MXQ-BS16_AOP-TMBS.sldprt | 109.17K |
| 53 | MXQ12-1000_BODY.sldprt | 239.50K |
| 54 | MXQ12-1000_TABLE.sldprt | 314.91K |
| 55 | MXQ12-100BS-A00.sldasm | 150.65K |
| 56 | MXQ12-100BS-A11.sldasm | 122.69K |
| 57 | MXQ16-1000_BODY.sldprt | 232.67K |
| 58 | MXQ16-1000_TABLE.sldprt | 307.28K |
| 59 | MXQ16-100BS-A00.sldasm | 148.02K |
| 60 | MXQ16-100BS-A11.sldasm | 122.90K |
| 61 | SCBST8-30.sldasm | 74.58K |
| 62 | SCBSTBOLT8-30.sldprt | 93.55K |
| 63 | SCBSTSPRINGWASHER8-15.sldprt | 65.69K |
| 64 | SCBSTWASHER8-15.sldprt | 59.16K |
| 65 | SENBK3-300.sldprt | 84.90K |
| 66 | UWAF8-80-27.sldprt | 96.41K |
| 67 | Y09-59D3-7430-P.SLDPRT | 191.97K |
| 68 | 产品托盘.SLDASM | 512.59K |
| 69 | 光标切割机.SLDASM | 5.37M |
| 70 | 光电开关组合.SLDASM | 82.75K |
| 71 | 刀架.SLDASM | 1.43M |
| 72 | 刀架装配体.SLDASM | 112.08K |
| 73 | 刀架装配体2.SLDASM | 101.76K |
| 74 | 刀架运动组合.SLDASM | 2.15M |
| 75 | 单刀架运动组合.SLDASM | 224.44K |
| 76 | 安全罩子PPY.SLDPRT | 966.11K |
| 77 | 封板2.XG1.1.SLDPRT | 51.91K |
| 78 | 封板PPY.SLDPRT | 57.05K |
| 79 | 气缸固定结构.SLDASM | 753.33K |
| 80 | 自动切割设备-产品角度调节挡块-025.SLDPRT | 99.61K |
| 81 | 自动切割设备-倾斜板-053.SLDPRT | 124.10K |
| 82 | 自动切割设备-刀架固定板-004.SLDPRT | 6.57M |
| 83 | 自动切割设备-刀片-001.SLDPRT | 75.12K |
| 84 | 自动切割设备-刀片固定板-002.SLDPRT | 201.49K |
| 85 | 自动切割设备-刀片固定板-003.SLDPRT | 160.82K |
| 86 | 自动切割设备-刀片连接板-005.SLDPRT | 184.83K |
| 87 | 自动切割设备-同步带压块-017.SLDPRT | 143.94K |
| 88 | 自动切割设备-同步带齿块-016.SLDPRT | 221.52K |
| 89 | 自动切割设备-固定轴-014.SLDPRT | 121.85K |
| 90 | 自动切割设备-垫片-015.SLDPRT | 75.66K |
| 91 | 自动切割设备-定位销1-042.SLDPRT | 92.61K |
| 92 | 自动切割设备-定位销2-043.SLDPRT | 91.44K |
| 93 | 自动切割设备-定位销3-044.SLDPRT | 91.03K |
| 94 | 自动切割设备-导向销-031.SLDPRT | 114.85K |
| 95 | 自动切割设备-导轨固定板01-011.SLDPRT | 145.03K |
| 96 | 自动切割设备-导轨固定板02-012.SLDPRT | 310.12K |
| 97 | 自动切割设备-底板-013.SLDPRT | 432.10K |
| 98 | 自动切割设备-感应片-018.SLDPRT | 78.28K |
| 99 | 自动切割设备-托板-052.SLDPRT | 756.14K |
| 100 | 自动切割设备-托链板-037.SLDPRT | 116.30K |
| 101 | 自动切割设备-托链连接板-045.SLDPRT | 105.90K |
| 102 | 自动切割设备-旋转座板-008.SLDPRT | 219.56K |
| 103 | 自动切割设备-旋转轴-009.SLDPRT | 147.35K |
| 104 | 自动切割设备-气缸固定板-006.SLDPRT | 258.00K |
| 105 | 自动切割设备-气缸固定板-007.SLDPRT | 210.62K |
| 106 | 自动切割设备-滑板-027.SLDPRT | 123.18K |
| 107 | 自动切割设备-筋板1-038.SLDPRT | 110.34K |
| 108 | 自动切割设备-筋板2-039.SLDPRT | 109.69K |
| 109 | 自动切割设备-筋板3-046.SLDPRT | 204.76K |
| 110 | 自动切割设备-筋板3-047.SLDPRT | 151.88K |
| 111 | 自动切割设备-轴承压环-029.SLDPRT | 77.50K |
| 112 | 自动切割设备-轴承固定板-010.SLDPRT | 1.48M |
| 113 | 自动切割设备-轴承固定柱-028.SLDPRT | 110.14K |
| 114 | 自动切割设备-载具定位板-030.SLDPRT | 253.70K |
| 115 | 自动切割设备-载具底板-026.SLDPRT | 1.11M |
| 116 | 自动切割设备-连接块-055.SLDPRT | 117.27K |
| 117 | 自动切割设备-连接头-054.SLDPRT | 110.80K |
| 118 | 自动切割设备-连接板-019.SLDPRT | 172.12K |
| 119 | 自动切割设备-阻挡块-056.SLDPRT | 109.17K |
| 120 | 门框PPY.SLDPRT | 155.07K |
| 121 | 顶部封板PPY.SLDPRT | 71.55K |
| 122 | 龙门架.SLDASM | 694.62K |
| 123 | IJUT-002.SLDASM | 333.84K |
| 124 | SAFW-028.1.1.1.1.1.1.1.SLDPRT | 105.74K |
| 125 | 定位环.1.1.1.1.1.1.1.SLDPRT | 100.99K |
| 126 | 脚轮.1.1.1.1.1.1.1.SLDPRT | 115.86K |
| 127 | 脚轮支架.1.1.1.1.1.1.1.SLDPRT | 159.29K |
| 128 | 脚轮架.1.1.1.1.1.1.1.SLDPRT | 192.11K |
| 129 | 脚轮法兰.1.1.1.1.1.1.1.SLDPRT | 118.60K |
此图纸下载需要250金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm
文件大小：44.1M
所需金币：250
上传时间：2023-03-30 21:33:42
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
光标
切割机
图纸简介

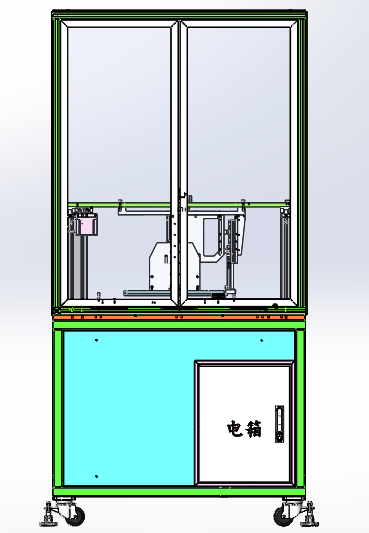

一款用来裁切光标的设备，是一款定位裁切工装。图纸结构完整，已经用于实际加工的。结构组成：机架防护罩部分，工件定位工装，安装有导轨可以放置上料，可以调整定位角度，安装步进电机自动调节距离。图纸格式为solidworks2018，欢迎下载参考。
