双卷筒级进模设计（CAD图+SolidWorks三维）（ID:661340）

机械设备 / 非标机械 / 双卷筒级进模设计（CAD图+SolidWorks三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16865820661564.zip	5.87M
2	HD001--图纸汇总SW.dwg	379.13K
3	HD001.STEP	2.83M
4	10_弯大圆凸模.SLDPRT	44.96K
5	12_切口凸模.SLDPRT	83.61K
6	13_导正销.SLDPRT	46.75K
7	14_冲圆孔凸模.SLDPRT	41.90K
8	16_承料板.SLDPRT	68.68K
9	18_浮顶销.SLDPRT	45.22K
10	19_弹簧.SLDPRT	291.34K
11	1_下模座.SLDPRT	191.96K
12	21_顶块.SLDPRT	64.44K
13	22_橡胶.SLDPRT	61.21K
14	23_弯大圆凹模.SLDPRT	58.85K
15	24_导柱.SLDPRT	93.33K
16	27_导料板.SLDPRT	87.07K
17	28_卸料橡胶.SLDPRT	111.34K
18	29_圆柱头卸料螺钉.SLDPRT	56.78K
19	2_凹模.SLDPRT	149.33K
20	30_导套.SLDPRT	148.43K
21	31_垫板.SLDPRT	74.41K
22	33_侧刃.SLDPRT	60.53K
23	37_弯小圆凸模.SLDPRT	43.93K
24	38_弯小圆凹模.SLDPRT	50.02K
25	3_卸料板.SLDPRT	172.42K
26	4_凸模固定板.SLDPRT	182.93K
27	6_上模座.SLDPRT	144.10K
28	7_落料凸模.SLDPRT	62.42K
29	9_压入式模柄A型.SLDPRT	81.41K
30	B18.3.1M-6x1.0x55HexSHCS--24NHX.sldprt	167.66K
31	B18.3.1M-8x1.25x16HexSHCS--16NHX.sldprt	170.42K
32	B18.3.6M-M8x1.25x10HexSocketFlatPt.SS--N.sldprt	153.03K
33	GB_CONNECTING_PIECE_PIN_DP6X16.sldprt	119.64K
34	GB_CONNECTING_PIECE_PIN_DP6X55.sldprt	105.38K
35	GB_CONNECTING_PIECE_PIN_DP8X55.sldprt	116.93K
36	GB_FASTENER_NUT_SNAB1XYM8X1-N.sldprt	133.18K
37	HD001.SLDASM	725.36K
38	卷小圆凹模.SLDPRT	48.81K
39	工件.SLDPRT	143.19K
40	零件24.SLDPRT	58.41K
41	零件25.SLDPRT	58.98K
42	零件26.SLDPRT	55.43K
43	零件27.SLDPRT	55.93K

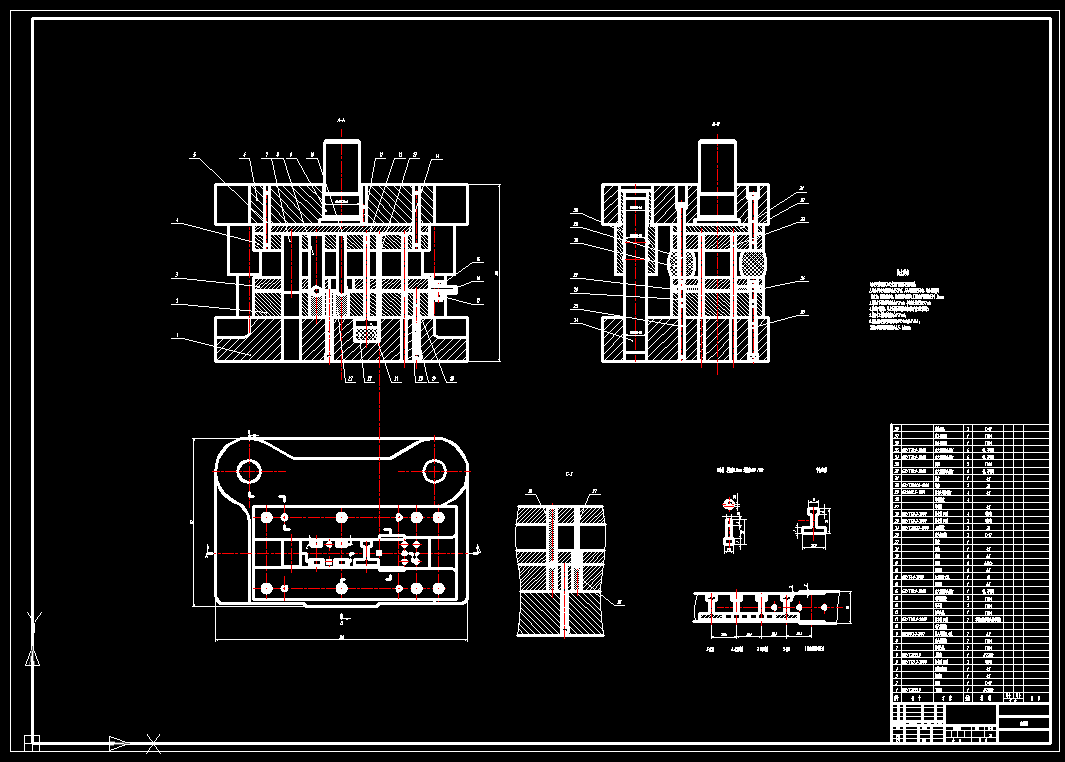

44	CAD装配图.png	31.07K
45	三维图.png	358.29K
46	凸模固定板.png	18.97K

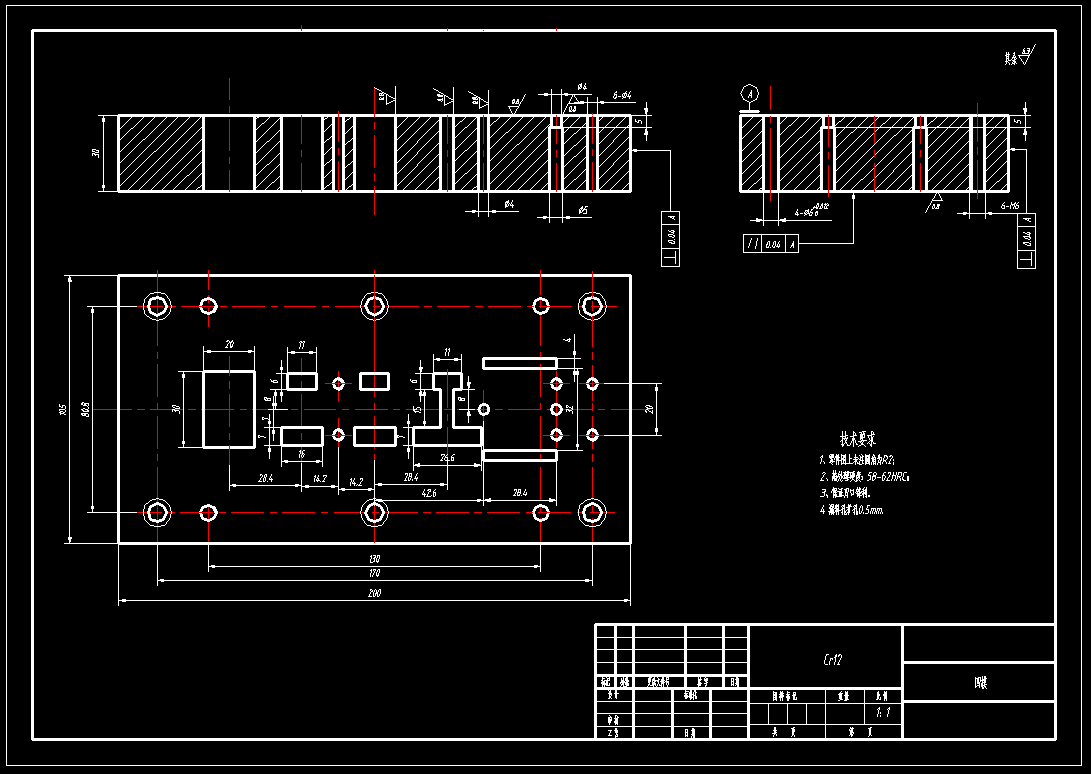

47	凹模.png	20.69K

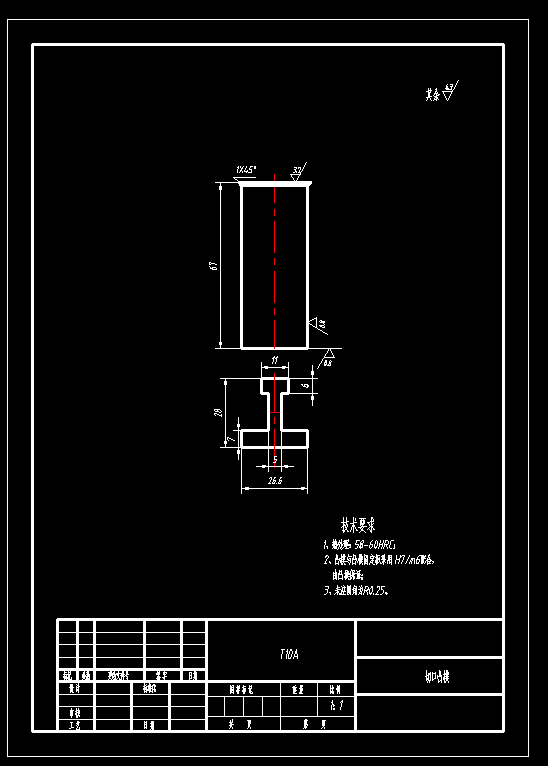

48	切口凸模.png	7.82K

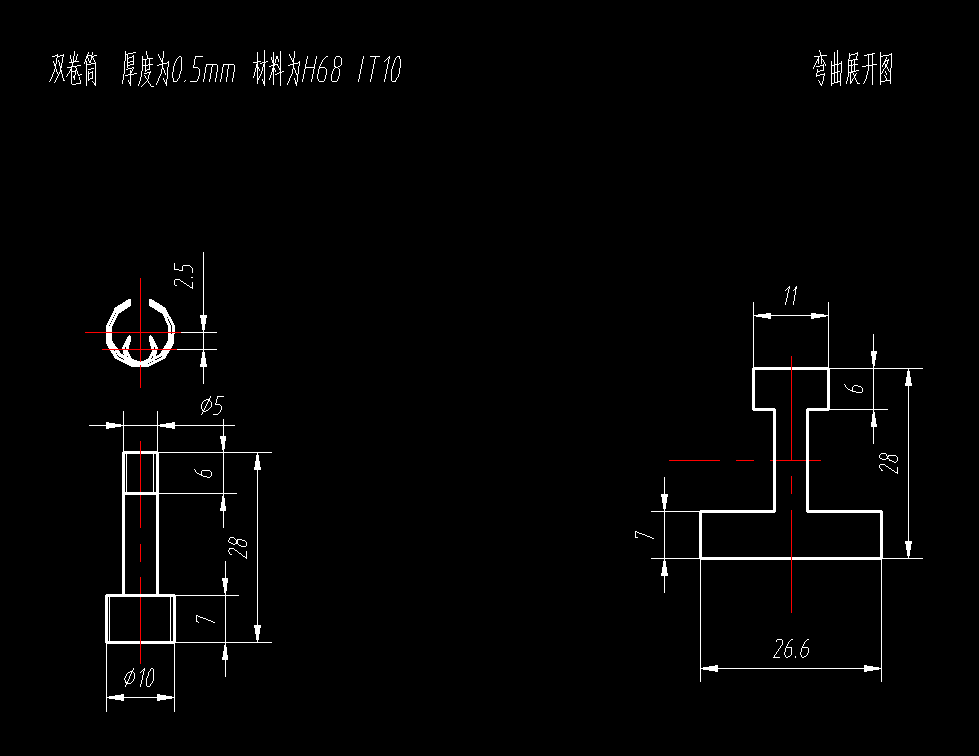

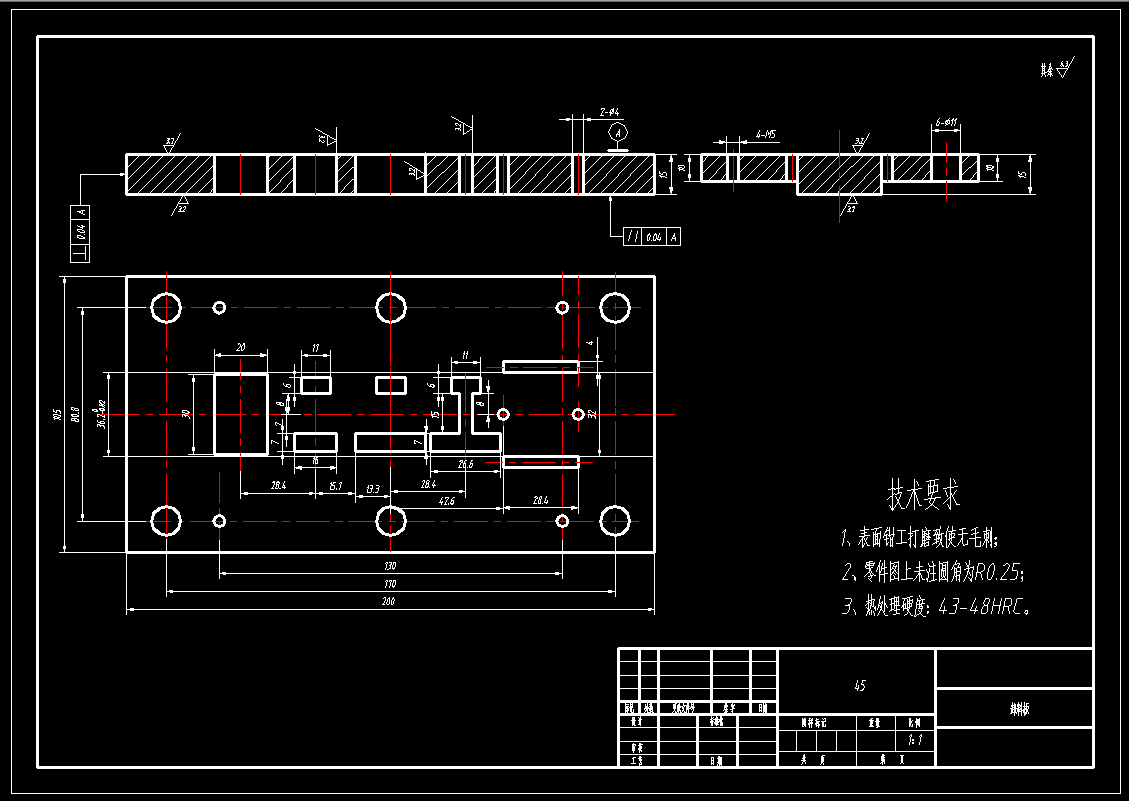

49	卸料板.png	19.25K
50	工件三维.jpg	37.69K
51	工件图.png	9.33K

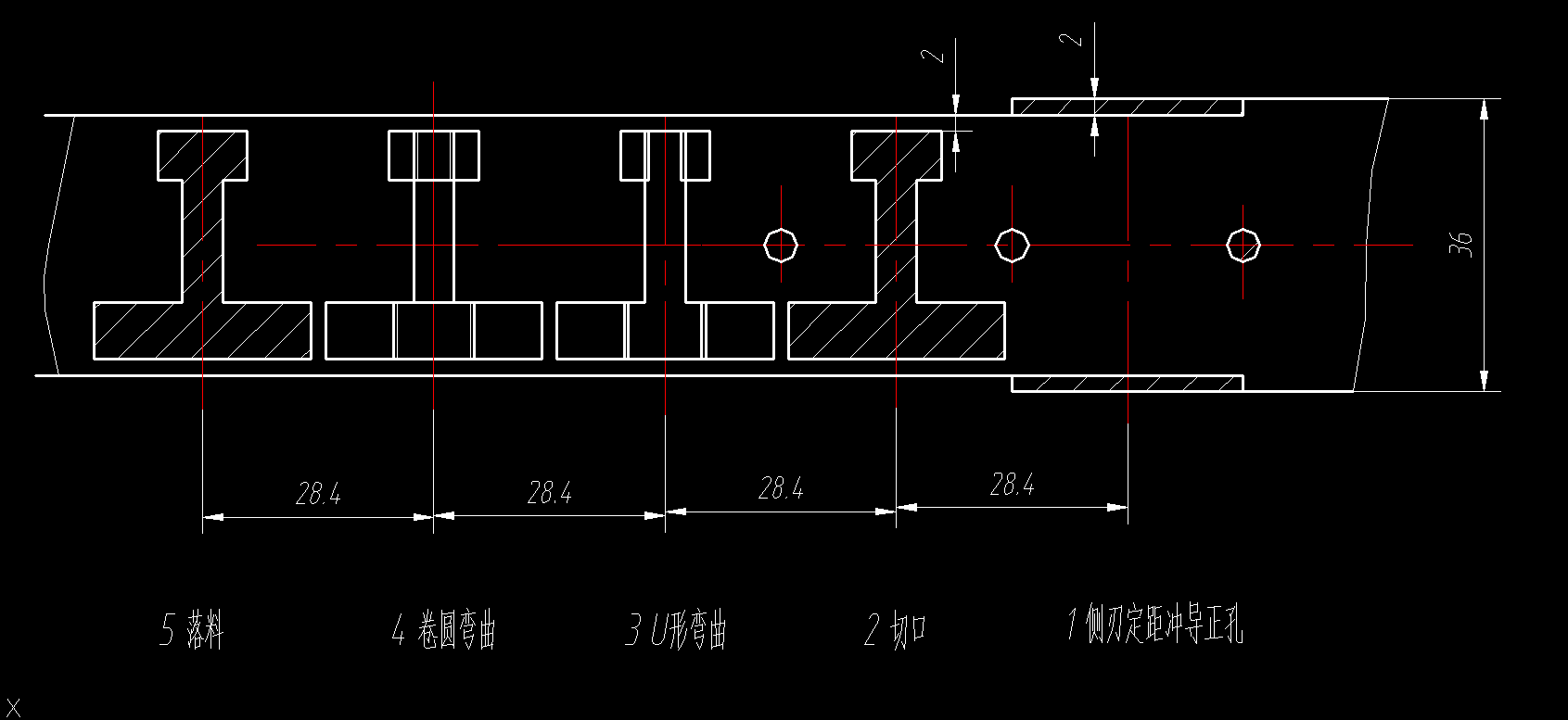

52	排样图.png	16.27K

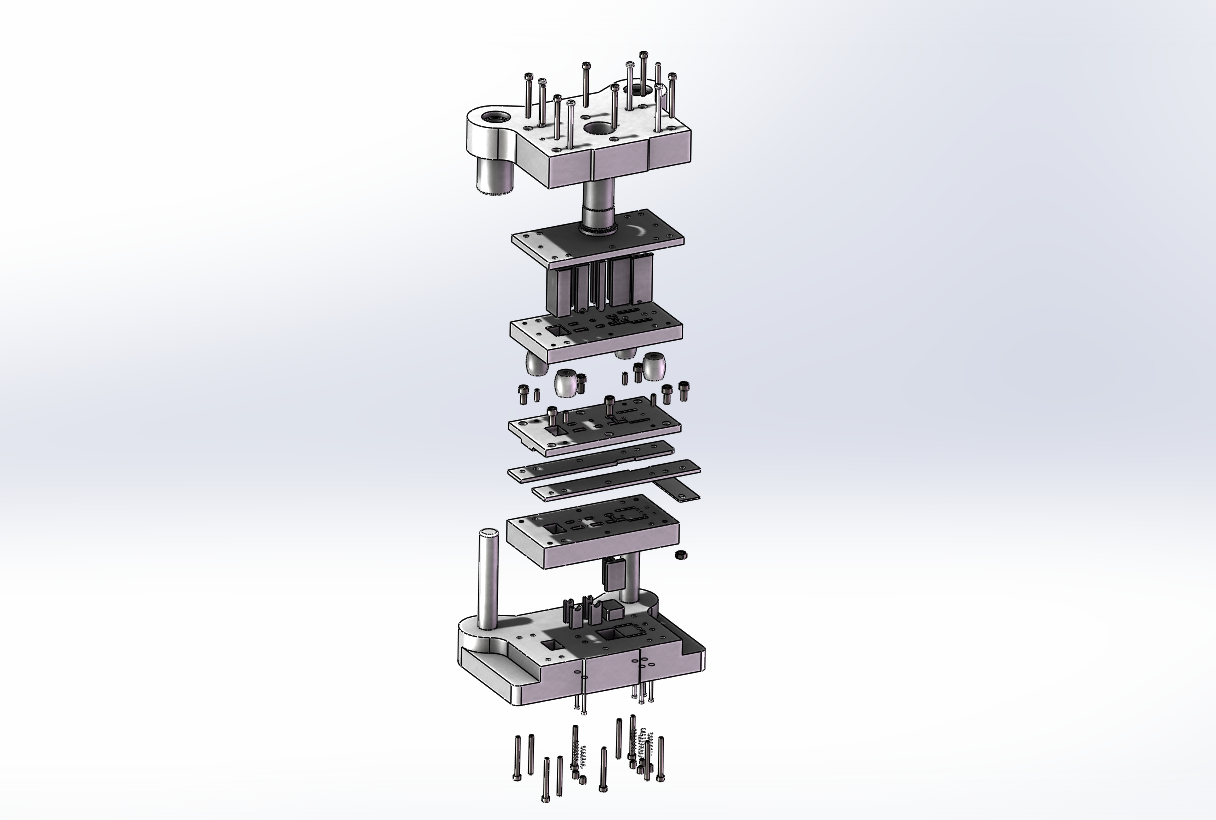

53	爆炸图.png	230.21K
