气眼扣级进模（CAD图+UG三维）（ID:672702）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16877876257077.zip | 3.69M |
| 2 | J024--HN001.stp | 1.58M |
| 3 | J024.dwg | 416.55K |
| 4 | 12_ck_tumo.prt | 135.50K |
| 5 | 14_daoliaoban.prt | 307.50K |
| 6 | 14_daozhenxiao.prt | 132.00K |
| 7 | 15_CDZK_tumo.prt | 132.00K |
| 8 | 16_chengliaoban.prt | 137.50K |
| 9 | 18_fudingxiao.prt | 130.00K |
| 10 | 1_X_mozuo.prt | 552.00K |
| 11 | 22_daozu.prt | 139.50K |
| 12 | 22_xieliao_LD.prt | 176.00K |
| 13 | 23_tanhaung.prt | 326.50K |
| 14 | 24_daotao.prt | 190.00K |
| 15 | 2_xiangjiao.prt | 135.00K |
| 16 | 3_aomo.prt | 281.00K |
| 17 | 4_fanbian_tumo.prt | 140.00K |
| 18 | 5_xieliaoban.prt | 245.00K |
| 19 | 6_tumo_GDB.prt | 335.50K |
| 20 | 7_dianban.prt | 154.50K |
| 21 | 8_S_mozuo.prt | 330.50K |
| 22 | 9_fanbian.prt | 139.00K |
| 23 | 9_fanbian_tuaomo.prt | 152.00K |
| 24 | GB-T119.1-20008x20.prt | 210.50K |
| 25 | GB-T119.1-20008x50.prt | 210.50K |
| 26 | GB-T119.1-20008x55.prt | 210.50K |
| 27 | GB-T68-2000M8x16.prt | 267.00K |
| 28 | GB-T70.1-2000M8x50.prt | 305.50K |
| 29 | GB-T70.1-2000M8x55.prt | 296.50K |
| 30 | GB-T77-2000M6x5.prt | 241.00K |
| 31 | GB65_A-2000M6x8.prt | 288.00K |
| 32 | gongjian.prt | 155.50K |
| 33 | J024--HN001.prt | 728.00K |
| 34 | mobin.prt | 165.50K |
| 35 | tanhuang.prt | 386.50K |

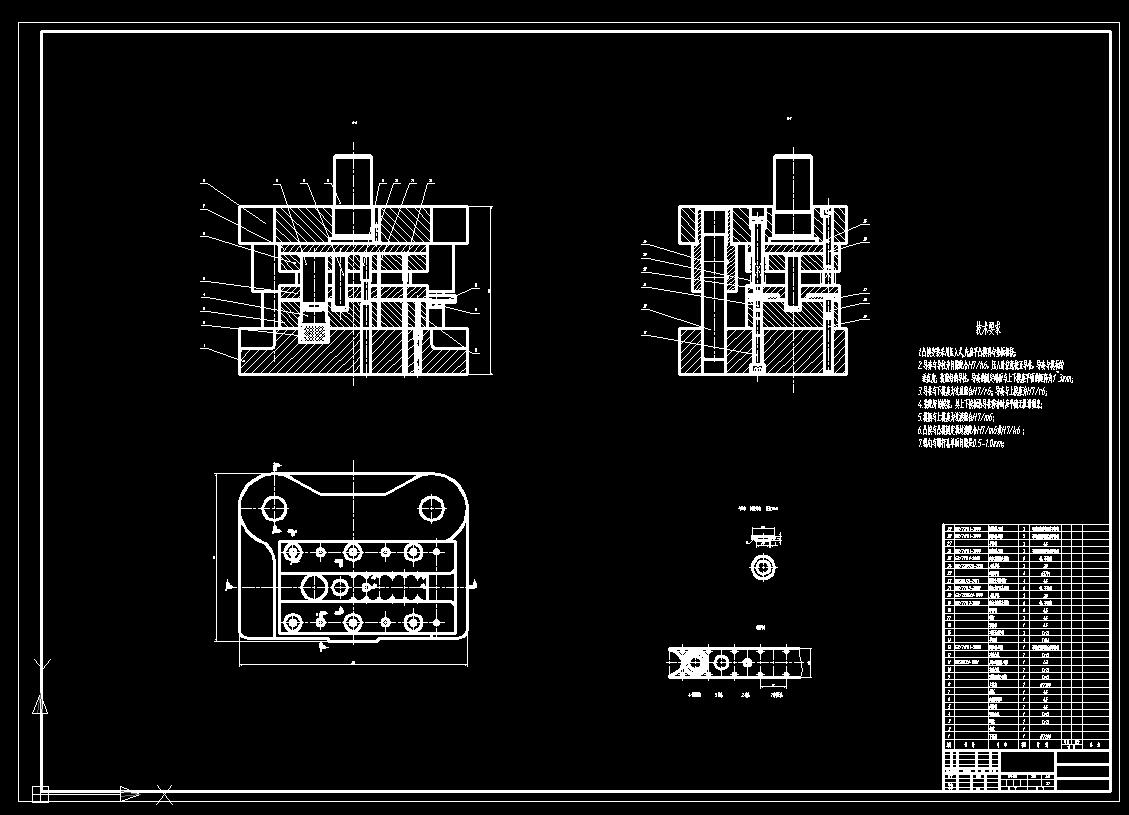

| 36 | CAD装配图.jpg | 101.20K |

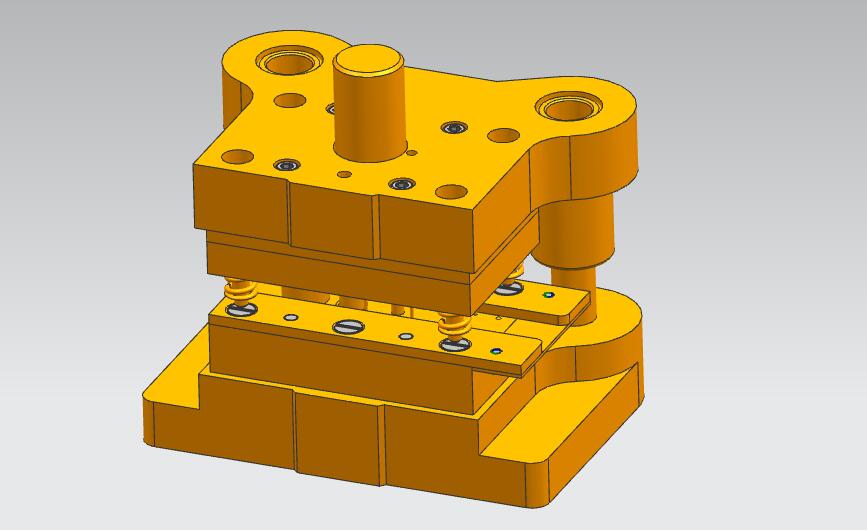

| 37 | 三维图.jpg | 34.21K |

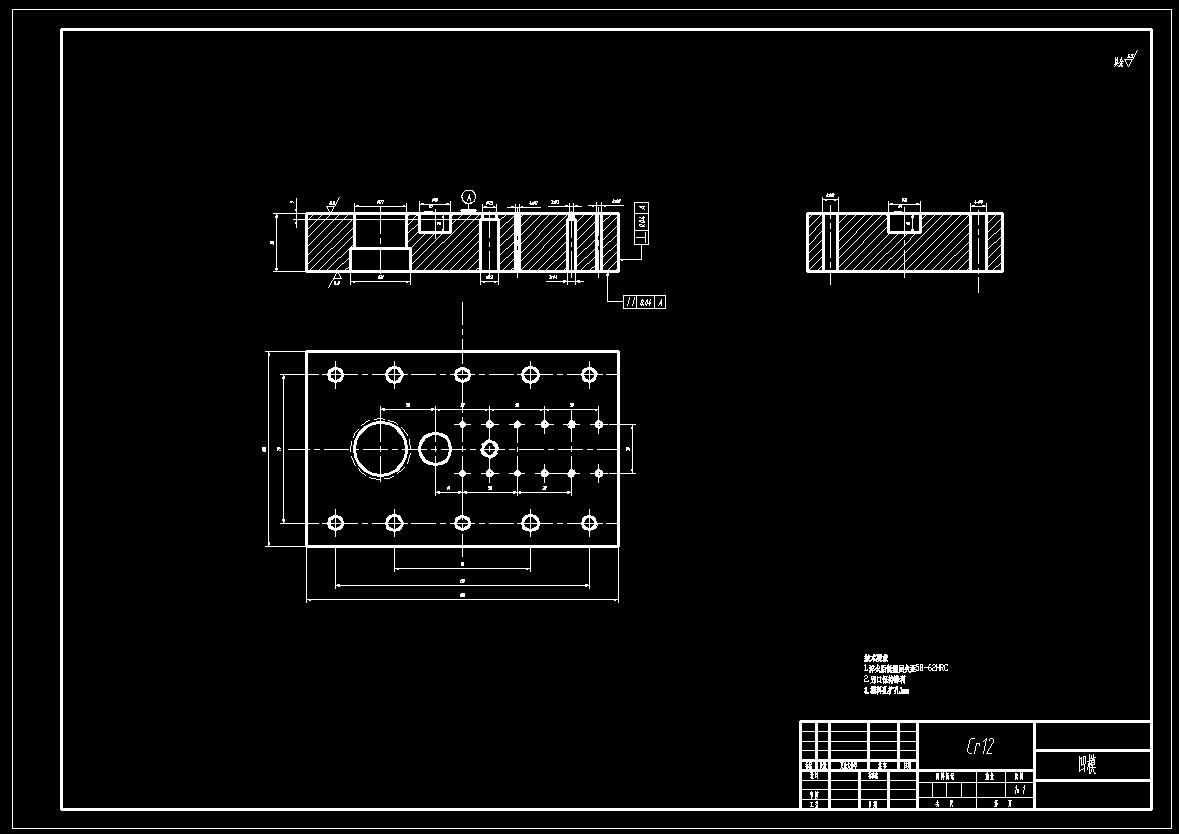

| 38 | 凹模.jpg | 63.74K |

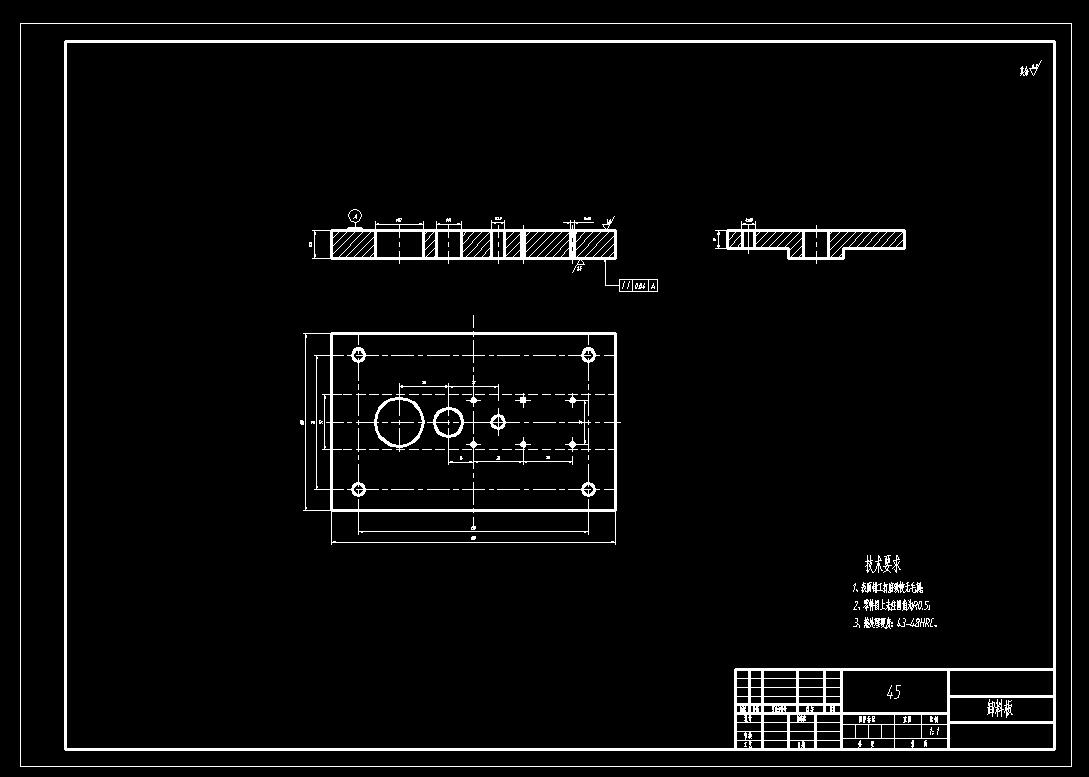

| 39 | 卸料板.jpg | 46.62K |
| 40 | 工件三维图.jpg | 28.58K |
| 41 | 工件图.jpg | 19.54K |

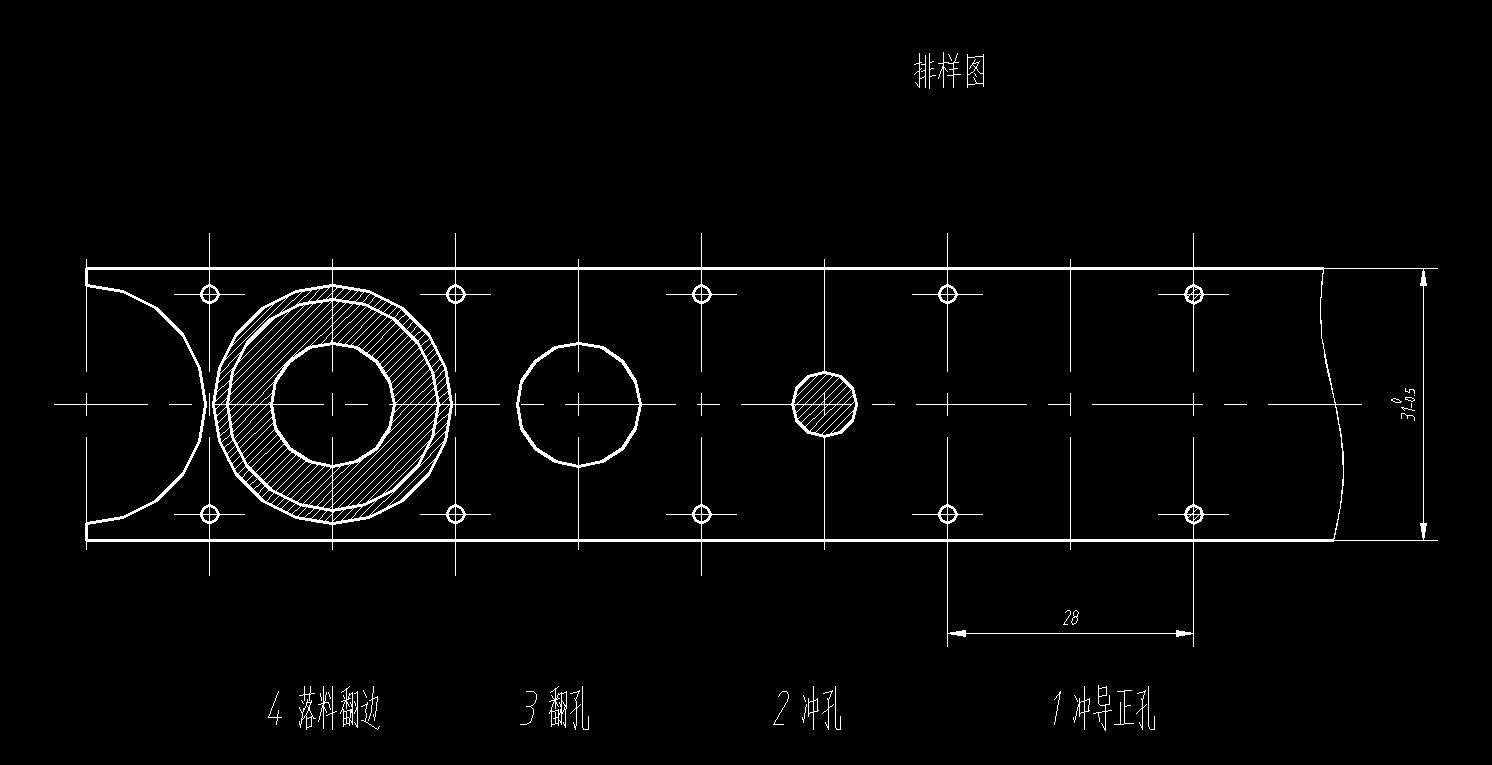

| 42 | 排样图.jpg | 59.57K |

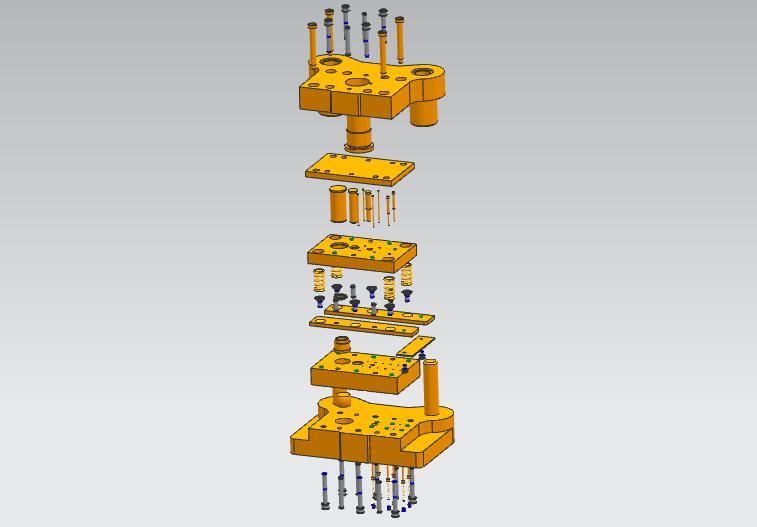

| 43 | 爆炸图.jpg | 24.23K |

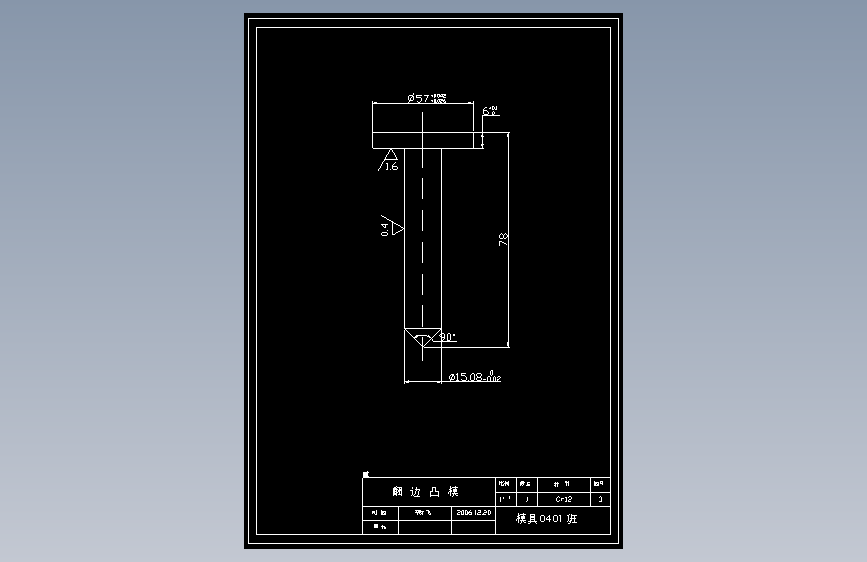

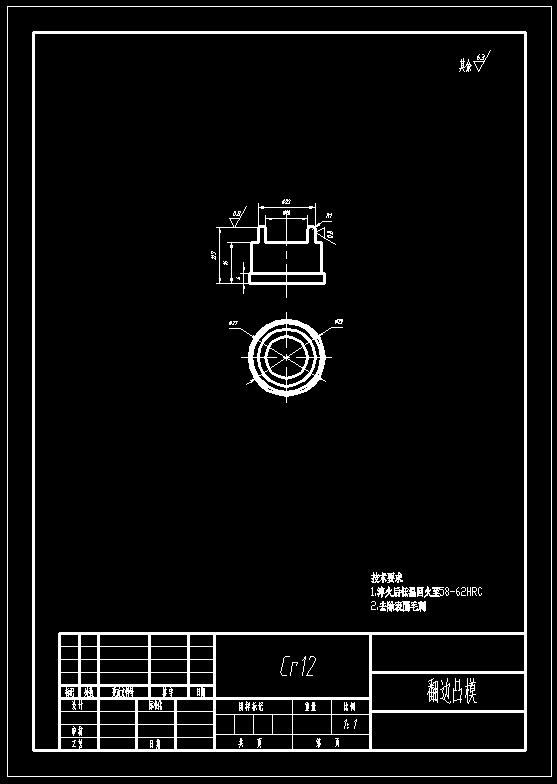

| 44 | 翻边凸模.jpg | 30.19K |

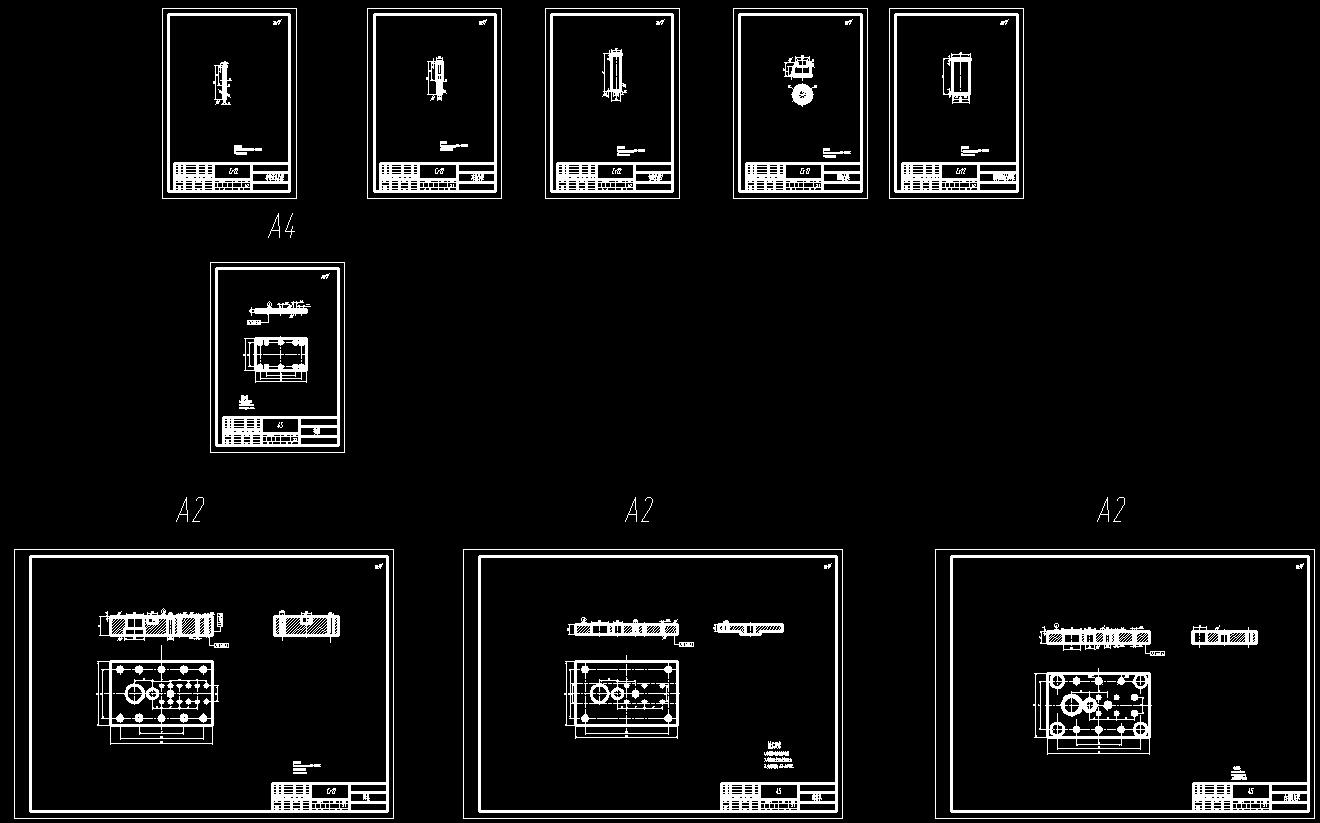

| 45 | 零件图.jpg | 74.17K |
此图纸下载需要100金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：prt
文件大小：3.78M
所需金币：100
上传时间：2023-06-26 21:53:48
是否可编辑：可修改，包括参数
版本：UG
标签
气眼扣
级进模
模具
冲压
帽盖
图纸简介

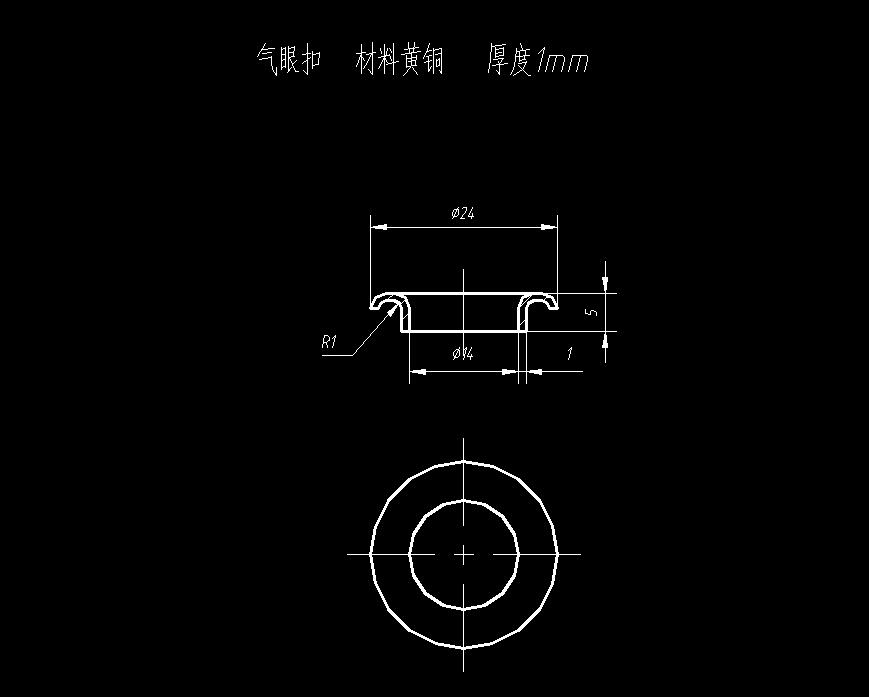

气眼扣级进模（CAD图+UG三维） 材料：黄铜 厚度1mm
1.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；2.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；3.模柄与上模座为过渡配合H7/m6；4.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；
