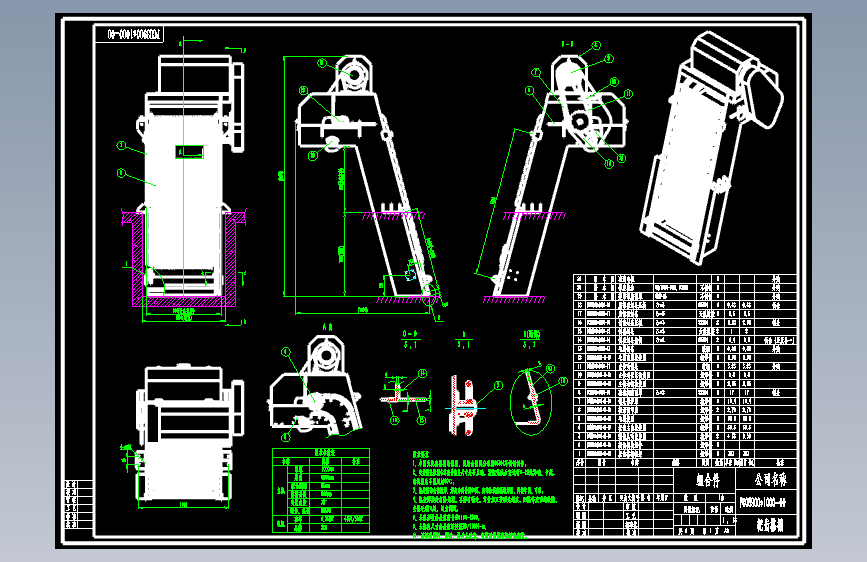

耙齿格栅PCGS900X1000-00(2d生产图)
(ID:684598)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | PCGS900X1000-00(耙齿格栅).DWG | 11.35M |
| 2 | PCGS900X1000-08(电机防雨罩).DWG | 125.51K |
| 3 | PCGS900X1000-11(主传动链条).DWG | 330.21K |
| 4 | PCGS900X1000-13(毛刷链条).DWG | 315.98K |
| 5 | PCGS900X1000-14(侧密封条角铁).DWG | 166.38K |
| 6 | PCGS900X1000-15(侧密封条).DWG | 141.49K |
| 7 | PCGS900X1000-16(侧密封条压板).DWG | 176.07K |
| 8 | PCGS900X1000-17(底密封条).DWG | 222.77K |
| 9 | PCGS900X1000-18(底密封条压板).DWG | 178.79K |
| 10 | PCGS900X1000-01-00(耙齿机架).DWG | 462.55K |
| 11 | PCGS900X1000-01-01-00(左侧机架).DWG | 320.31K |
| 12 | PCGS900X1000-01-01-01(左侧板).DWG | 141.62K |
| 13 | PCGS900X1000-01-01-02(扁钢1).DWG | 204.40K |
| 14 | PCGS900X1000-01-01-03(扁钢2).DWG | 125.83K |
| 15 | PCGS900X1000-01-01-04(导轨1).DWG | 264.19K |
| 16 | PCGS900X1000-01-01-05(导轨2).DWG | 167.34K |
| 17 | PCGS900X1000-01-01-06(肋板).DWG | 145.80K |
| 18 | PCGS900X1000-01-01-07-00(支座1).DWG | 231.07K |
| 19 | PCGS900X1000-01-01-07-01(底板).DWG | 212.00K |
| 20 | PCGS900X1000-01-01-07-02(肋板).DWG | 176.21K |
| 21 | PCGS900X1000-01-01-08-00(支座2).DWG | 153.09K |
| 22 | PCGS900X1000-01-01-08-01(侧板).DWG | 181.97K |
| 23 | PCGS900X1000-01-01-08-02(底板).DWG | 147.02K |
| 24 | PCGS900X1000-01-01-08-03(肋板).DWG | 239.56K |
| 25 | PCGS900X1000-01-01-09(吊耳).DWG | 174.42K |
| 26 | PCGS900X1000-01-02-00(右侧机架).DWG | 420.76K |
| 27 | PCGS900X1000-01-02-01(右侧板).DWG | 143.15K |
| 28 | PCGS900X1000-01-02-02-00(支座3).DWG | 243.99K |
| 29 | PCGS900X1000-01-02-02-01(调节板).DWG | 240.45K |
| 30 | PCGS900X1000-01-03(减速机安装板).DWG | 128.95K |
| 31 | PCGS900X1000-01-04(端板).DWG | 237.85K |
| 32 | PCGS900X1000-01-05(底板).DWG | 161.36K |
| 33 | PCGS900X1000-01-06(封板).DWG | 142.05K |
| 34 | PCGS900X1000-01-07-00(翻盖).DWG | 275.29K |
| 35 | PCGS900X1000-01-07-01(壳体).DWG | 203.99K |
| 36 | PCGS900X1000-01-07-02(左侧板).DWG | 162.78K |
| 37 | PCGS900X1000-01-07-03(右侧板).DWG | 163.16K |
| 38 | PCGS900X1000-02-00(耙齿组装图).DWG | 3.95M |
| 39 | PCGS900X1000-02-01(链条挡板).DWG | 213.60K |
| 40 | PCGS900X1000-02-02(输送链条滚轮).DWG | 222.31K |
| 41 | PCGS900X1000-02-03(外链板).DWG | 223.70K |
| 42 | PCGS900X1000-02-04(输送链条滚轮).DWG | 215.79K |
| 43 | PCGS900X1000-02-05(耙齿轴).DWG | 164.59K |
| 44 | PCGS900X1000-02-06(耙齿).DWG | 185.26K |
| 45 | PCGS900X1000-02-07(耙齿隔套).DWG | 227.68K |
| 46 | PCGS900X1000-03-00(从动轮装置).DWG | 268.70K |
| 47 | PCGS900X1000-03-01(导论座).DWG | 253.71K |
| 48 | PCGS900X1000-03-02(从动轮隔套).DWG | 236.31K |
| 49 | PCGS900X1000-03-03(输送从动链轮).DWG | 219.80K |
| 50 | PCGS900X1000-03-04(轴套).DWG | 177.30K |
| 51 | PCGS900X1000-03-05(平导轮挡圈).DWG | 233.87K |
| 52 | PCGS900X1000-04-00(耙齿主动轮装置).DWG | 312.54K |
| 53 | PCGS900X1000-04-01(从传动链轮).DWG | 413.20K |
| 54 | PCGS900X1000-04-02(毛刷刷主动链轮).DWG | 422.31K |
| 55 | PCGS900X1000-04-03(主动轴).DWG | 215.07K |
| 56 | PCGS900X1000-04-04(耙齿主动链轮).DWG | 285.72K |
| 57 | PCGS900X1000-05-00毛刷装置.DWG | 204.01K |
| 58 | PCGS900X1000-05-01(毛刷轴).DWG | 195.70K |
| 59 | PCGS900X1000-05-02(毛刷从动轮)1.DWG | 316.79K |
| 60 | PCGS900X1000-05-03(毛刷).DWG | 205.91K |
| 61 | PCGS900X1000-05-04(连接板).DWG | 263.87K |
| 62 | PCGS900X1000-06-00(轴承座调节座).DWG | 249.09K |
| 63 | PCGS900X1000-06-01(底板).DWG | 248.85K |
| 64 | PCGS900X1000-06-02(肋板).DWG | 201.53K |
| 65 | PCGS900X1000-06-03(背板).DWG | 203.52K |
| 66 | PCGS900X1000-07-00(链条保护罩).DWG | 296.54K |
| 67 | PCGS900X1000-07-01(面板).DWG | 192.68K |
| 68 | PCGS900X1000-07-02(围边).DWG | 201.90K |
| 69 | PCGS900X1000-07-03(连接板1).DWG | 214.16K |
| 70 | PCGS900X1000-07-04(连接板2).DWG | 215.14K |
| 71 | PCGS900X1000-09-00(主传动链轮装置).DWG | 294.67K |
| 72 | PCGS900X1000-09-01(主传动链轮).DWG | 299.61K |
| 73 | PCGS900X1000-09-02(主传动链轮轴套).DWG | 295.87K |
| 74 | PCGS900X1000-10-00(主传动张紧轮装置).DWG | 322.22K |
| 75 | PCGS900X1000-10-01(主传动张紧轮).DWG | 224.39K |
| 76 | PCGS900X1000-10-02(主传动张紧轮轴套).DWG | 261.48K |
| 77 | TPPGS1200-16-00主传动张紧轮装置.SLDPRT.SLDASM | 7B |
| 78 | PCGS900X1000-12-00(毛刷张紧轮装置).DWG | 316.88K |
| 79 | PCGS900X1000-12-01(毛刷传动张紧轮).DWG | 271.12K |
| 80 | PCGS900X1000-12-02(毛刷张紧轮轴套).DWG | 158.00K |
| 81 | TPPGS1200-15-00挂刷张紧轮装置.SLDPRT.SLDASM | 7B |
此图纸下载需要300金币
立即下载
模型信息
图纸ID:684598
图纸格式:sldasm
文件大小:26.44M
所需金币:300
上传时间:2023-07-27 14:54:28
是否可编辑:可修改,包括参数
软件版本:AutoCAD 2013
标签
耙齿格栅机
回转式机械格栅
图纸简介
回转式耙齿格栅(又称固液分离机)广泛应用于城市污水处理厂、自来水厂、泵站、电厂等进水渠(井),连续自动拦截并清除水中的漂浮物,保证水泵和后续工序正常运行;也可用于纺织、印染、屠宰、造纸、制革、酿酒、制糖和食品加工等行业废水处理的固液分离。 该设备由电动机、摆线针轮减速机、机架、链轮、导向轮、耙齿链及牵引链等组成。由于ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿按照一定的排列次序装配在轴上形成封闭式耙齿链,其下部安装在进水渠中,在电机减速机的驱动下,传动系统带动链轮作匀速定向旋转时,整个耙齿链便自下而上运动,将栅前拦截的污物提升带出水面,并随着整个耙齿链的运动到出渣口处自动翻转,污物从出渣口处
