焊片冲孔落料复合模(CADl图+Proe三维）（ID:705144）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16931167693386.rar | 3.32M |
| 2 | asm0003_asm.stp | 785.46K |
| 3 | 图纸汇总.dwg | 302.24K |
| 4 | 10_daotao.prt.1 | 211.32K |
| 5 | 11_s_gudingban.prt.2 | 130.11K |
| 6 | 12_s_dianban.prt.2 | 97.64K |
| 7 | 13_s_mozuo.prt.1 | 235.43K |
| 8 | 15_cdk_tumo.prt.1 | 75.14K |
| 9 | 16_cxk_tumo.prt.1 | 76.55K |
| 10 | 16_dagan.prt.1 | 57.53K |
| 11 | 17_mobin.prt.1 | 144.80K |
| 12 | 1_x_mozuo.prt.1 | 346.78K |
| 13 | 20_tuijianqi.prt.2 | 125.57K |
| 14 | 2_daozu.prt.1 | 86.25K |
| 15 | 3_xieliao_ld.prt.1 | 121.63K |
| 16 | 4x20.prt.1 | 85.83K |
| 17 | 4_tuaomo_gdb.prt.1 | 141.44K |
| 18 | 5x50.prt.1 | 73.98K |
| 19 | 5_tuaomo.prt.1 | 142.91K |
| 20 | 6_xiangjiao.prt.1 | 88.75K |
| 21 | 7_xieliaoban.prt.1 | 113.09K |
| 22 | 8x60.prt.1 | 73.41K |
| 23 | 8_daoliaoxiao.prt.1 | 103.60K |
| 24 | 9_aomo.prt.1 | 142.01K |
| 25 | asm0003.asm.1 | 72.33K |
| 26 | gb-t70_1-2000_m8x50.prt.3 | 145.56K |
| 27 | gb-t70_1-2000_m8x60.prt.1 | 123.54K |
| 28 | gongjian.prt.1 | 88.62K |
| 29 | sm.asm.3 | 101.21K |
| 30 | xm.asm.3 | 119.47K |

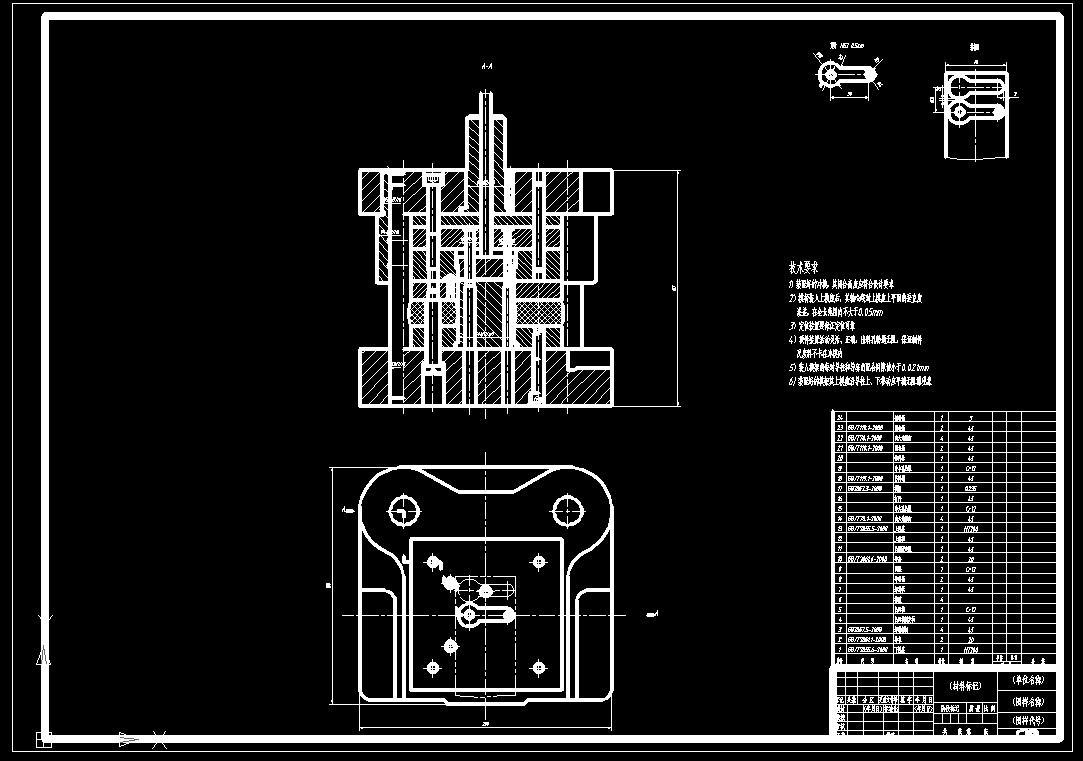

| 31 | CAD装配图.JPG | 154.27K |

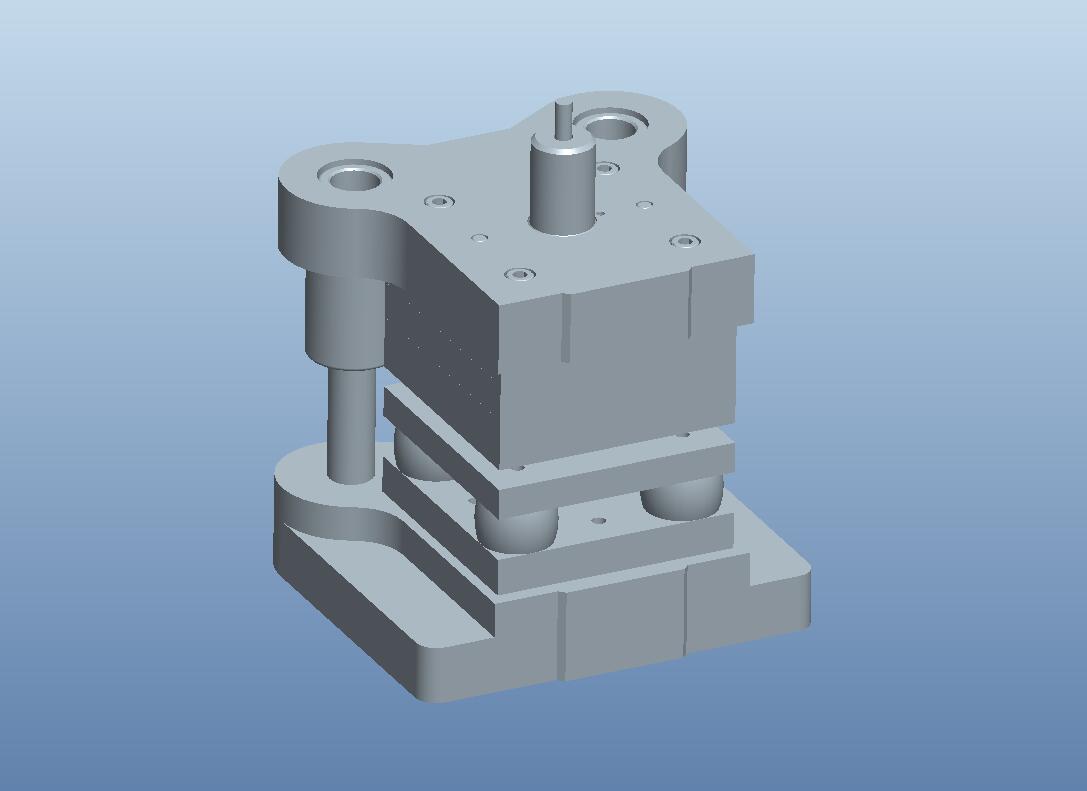

| 32 | 三维装配图.jpg | 25.88K |

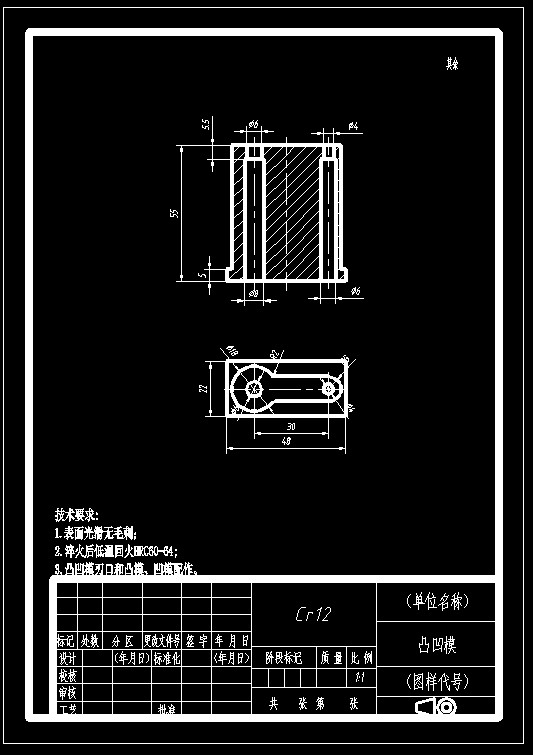

| 33 | 凸凹模.JPG | 74.61K |

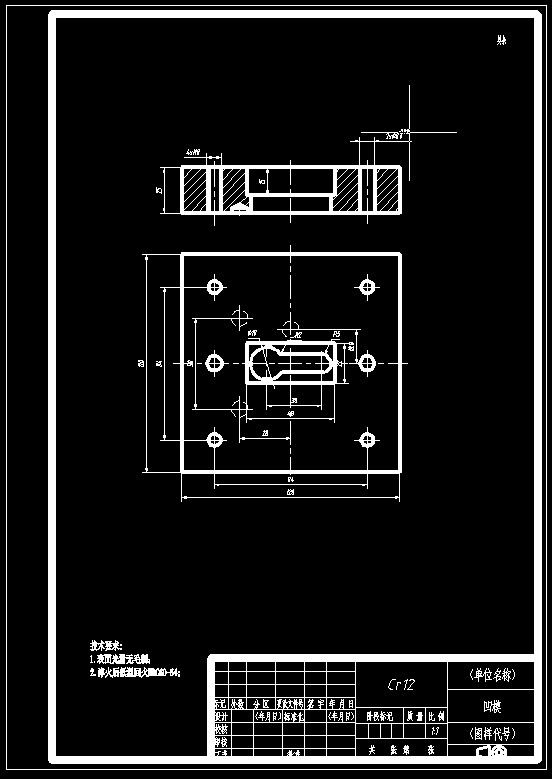

| 34 | 凹模.JPG | 64.92K |
| 35 | 工件三维.JPG | 31.93K |
| 36 | 焊片.JPG | 41.93K |

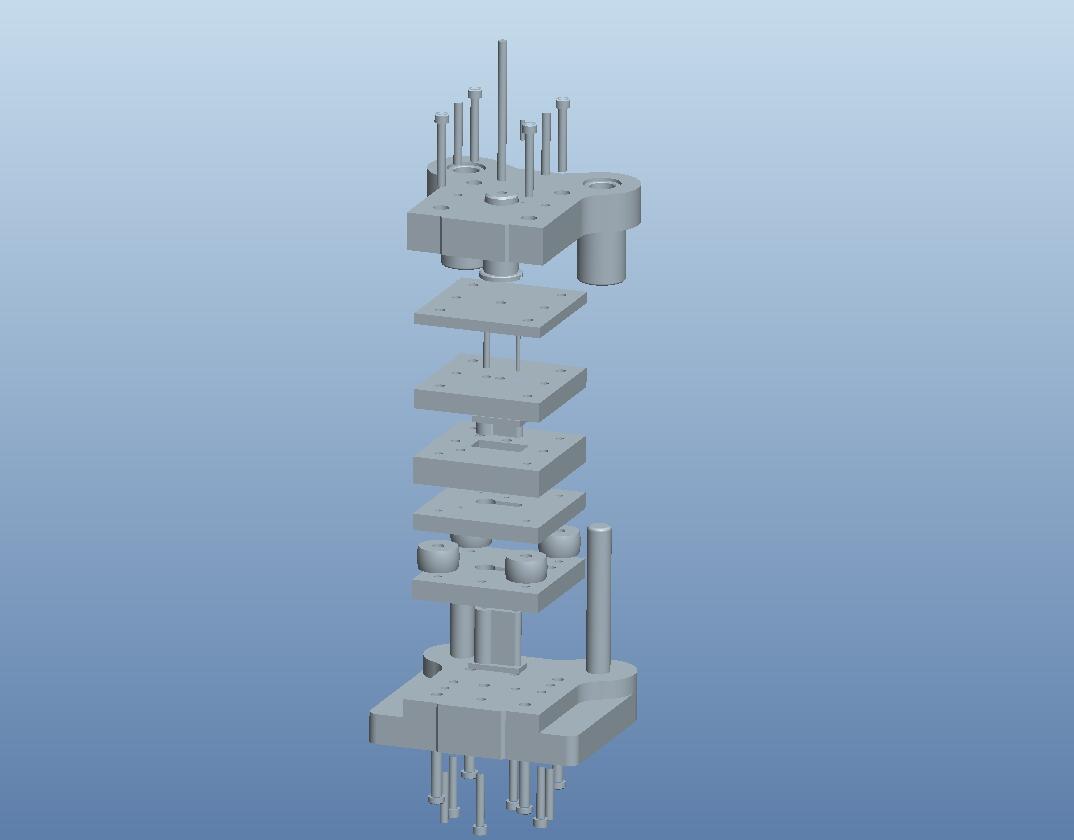

| 37 | 爆炸图.jpg | 24.71K |
| 38 | 零件图.JPG | 64.60K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt,asm
文件大小：3.4M
所需金币：80
上传时间：2023-08-27 14:12:54
是否可编辑：可修改，包括参数
版本：PROE 5.0
标签
焊片
落料
模具
冲大家反映
复合模
图纸简介

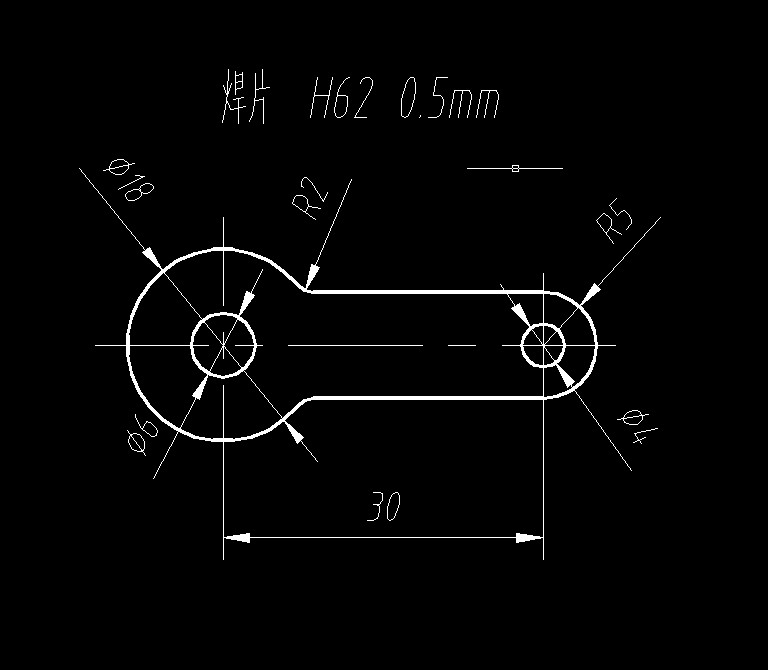

焊片冲孔落料复合模(CADl图+Proe三维） H62 0.5mm
1）装配好的冲模，其闭合高度应符合设计要求
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件
及废料不卡在冲模内
5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
