油缸钢筒镗孔专用夹具装配图（CAD图+UG三维）（ID:727532）

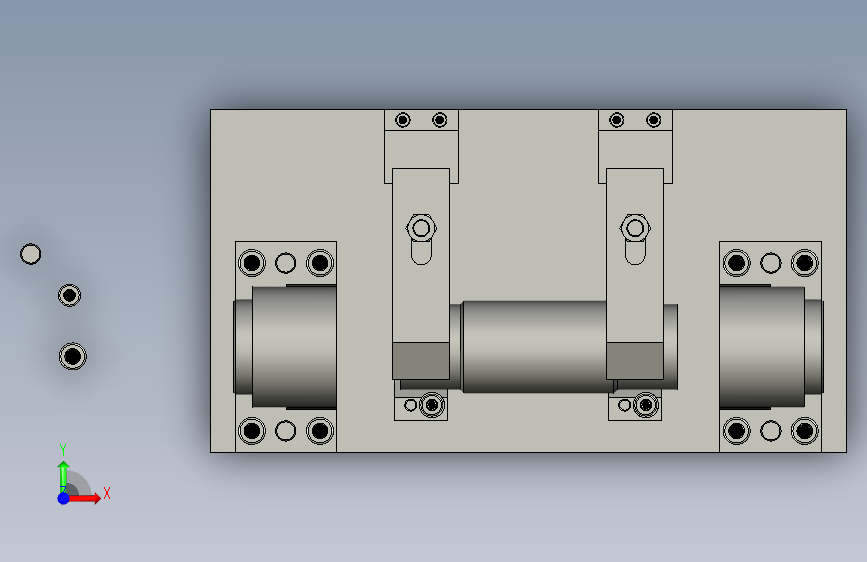

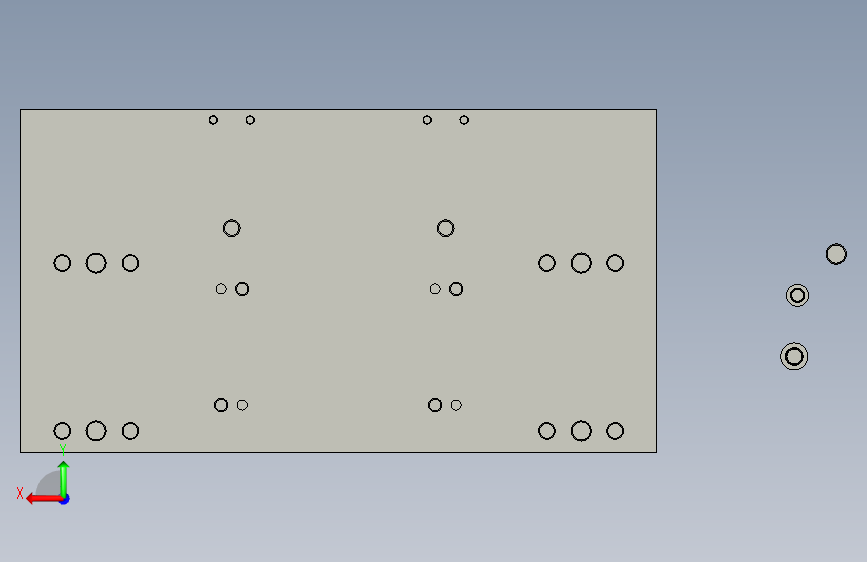

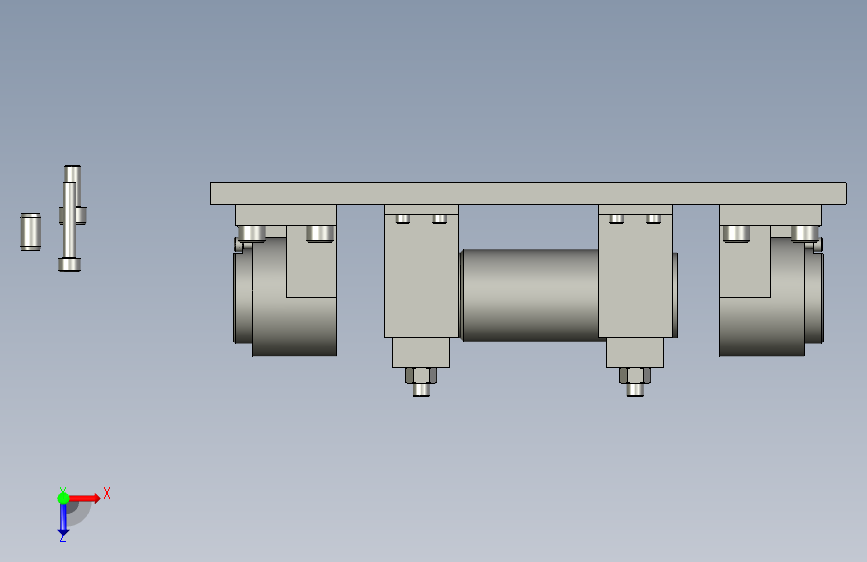

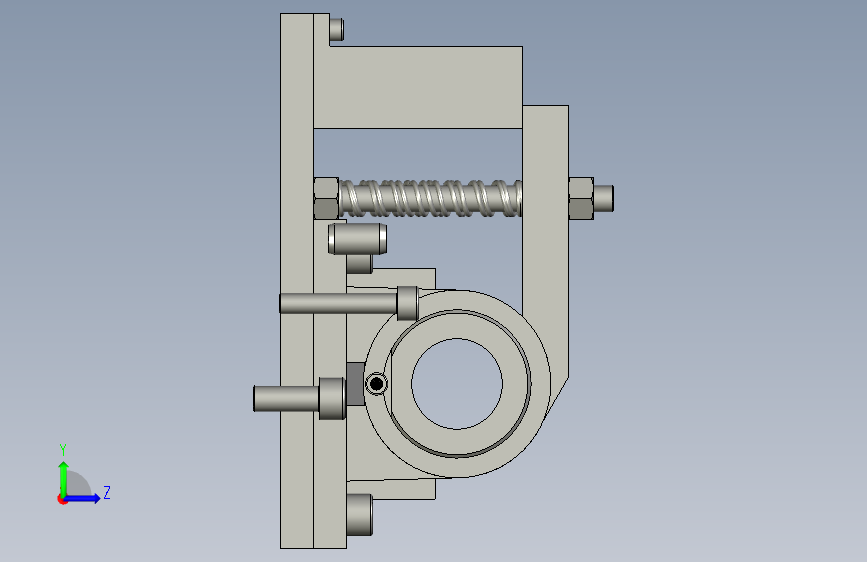

0.png)
1.png)
2.png)
3.png)
4.png)

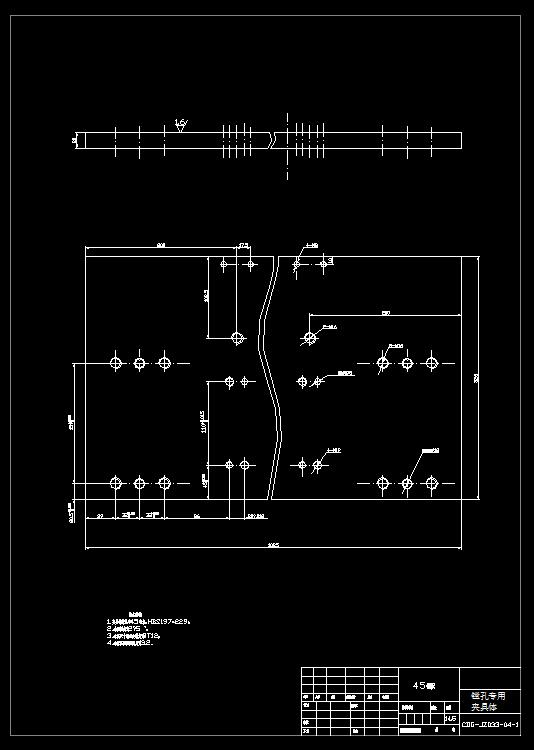

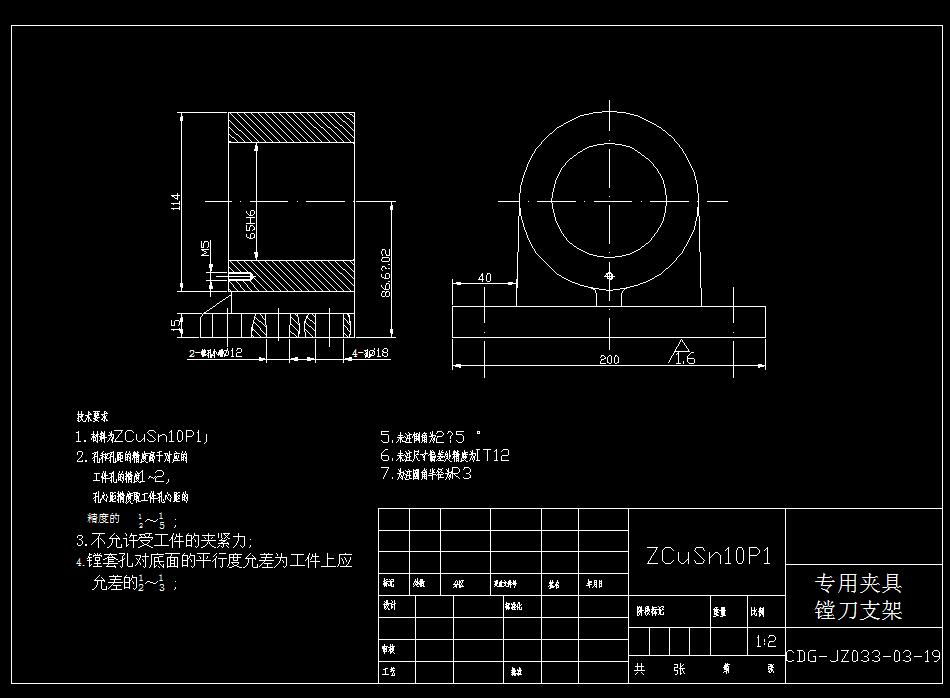

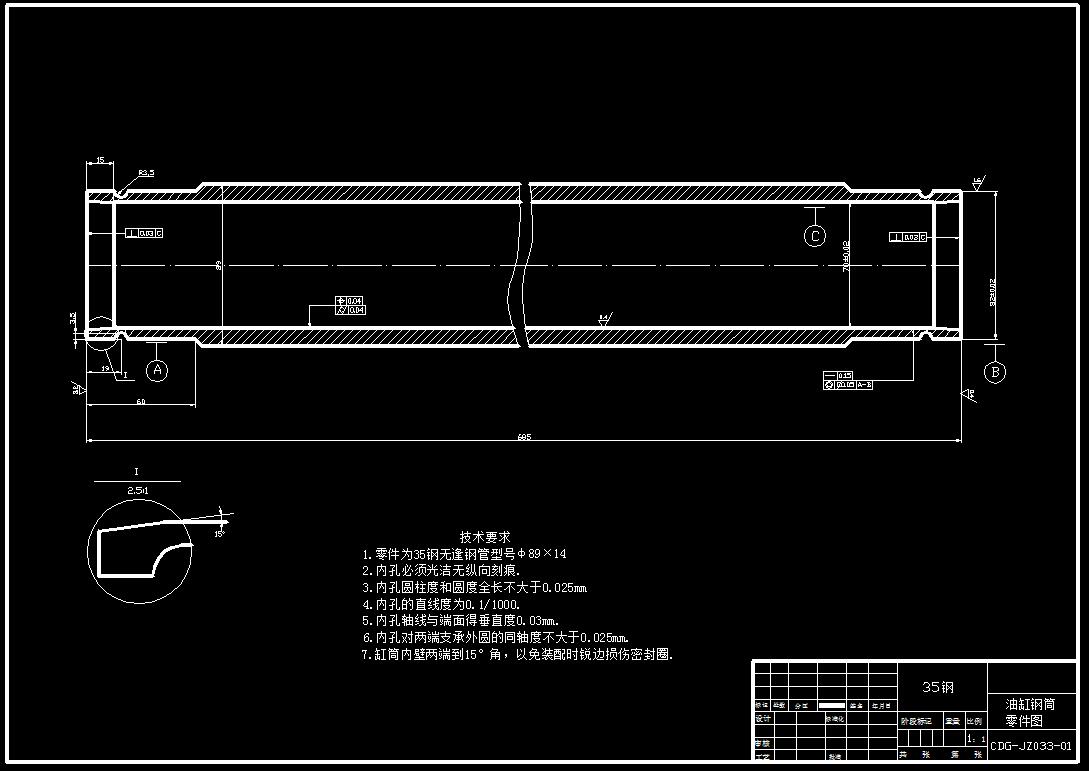

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16953055617080.rar | 1.97M |
| 2 | _asm1.stp | 1.18M |
| 3 | 14_.prt | 181.00K |
| 4 | 15_.prt | 206.00K |
| 5 | 17_.prt | 179.00K |
| 6 | 18_.prt | 141.00K |
| 7 | 1_.prt | 469.00K |
| 8 | 8_.prt | 239.00K |
| 9 | GB-T119.1-200012x22.prt | 212.50K |
| 10 | GB-T119.1-20008x55.prt | 210.50K |
| 11 | GB-T41-2000M10x1.5.prt | 302.50K |
| 12 | GB-T70.1-2000M10x25.prt | 305.00K |
| 13 | GB-T70.1-2000M5x16.prt | 296.00K |
| 14 | GB-T70.1-2000M8x45.prt | 296.50K |
| 15 | gongjian.prt | 136.00K |
| 16 | _asm1.prt | 552.00K |
| 17 | _model1.prt | 397.00K |
| 18 | _model2.prt | 487.50K |
| 19 | A1镗孔专用夹具装配图.dwg | 225.62K |
| 20 | A2夹具体.dwg | 179.70K |
| 21 | A2零件图2.dwg | 147.27K |
| 22 | A4镗刀支架.dwg | 166.48K |
| 23 | 支承块.dwg | 152.02K |
| 24 | CAD装配图.jpg | 101.55K |
| 25 | 三维装配图.jpg | 60.93K |
| 26 | 夹具体.jpg | 31.33K |
| 27 | 支架.jpg | 59.42K |
| 28 | 轴测图.jpg | 57.38K |
| 29 | 零件图.jpg | 67.38K |
此图纸下载需要40金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：stp,prt,dwg
文件大小：2.02M
所需金币：40
上传时间：2023-09-21 22:12:44
是否可编辑：可修改，包括参数
版本：STEP
标签
钢筒
镗孔
夹具
图纸简介

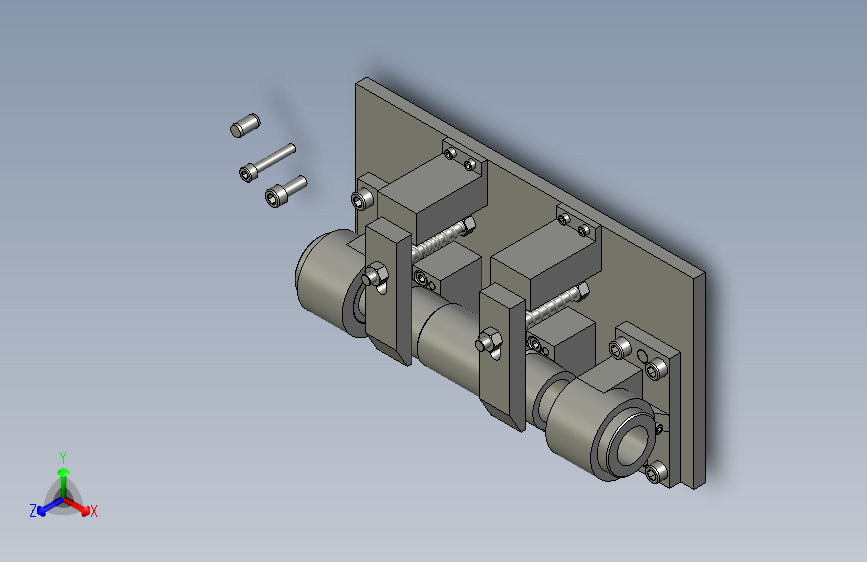

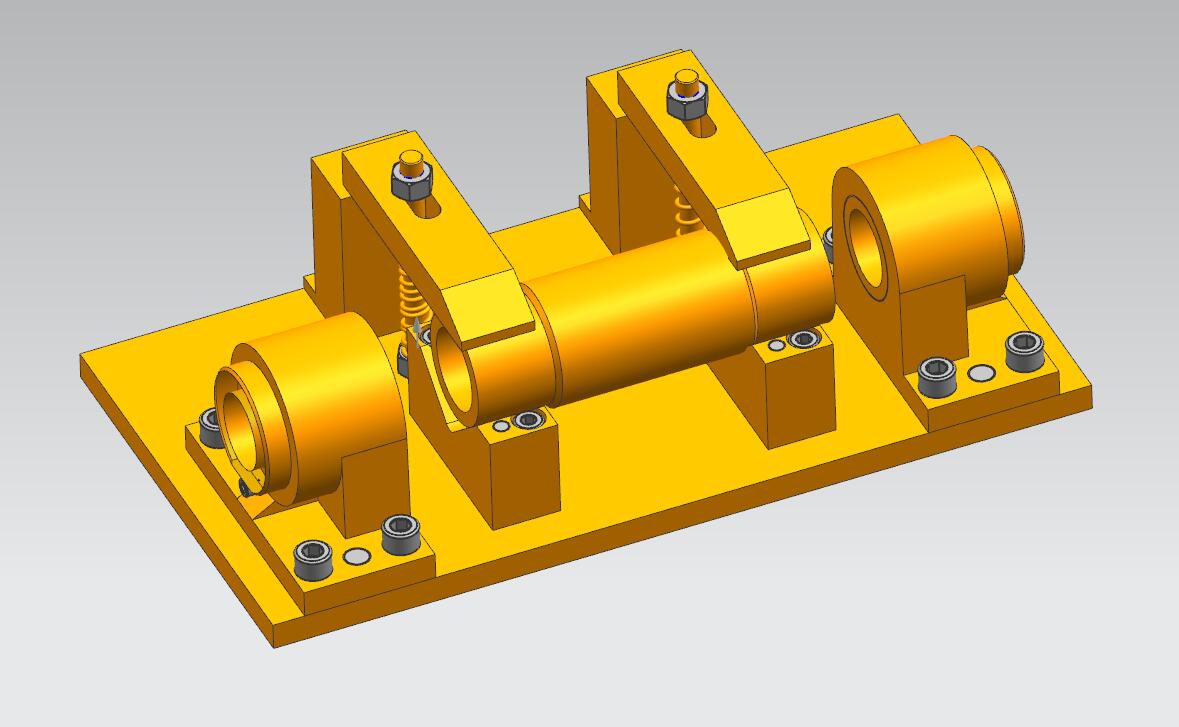

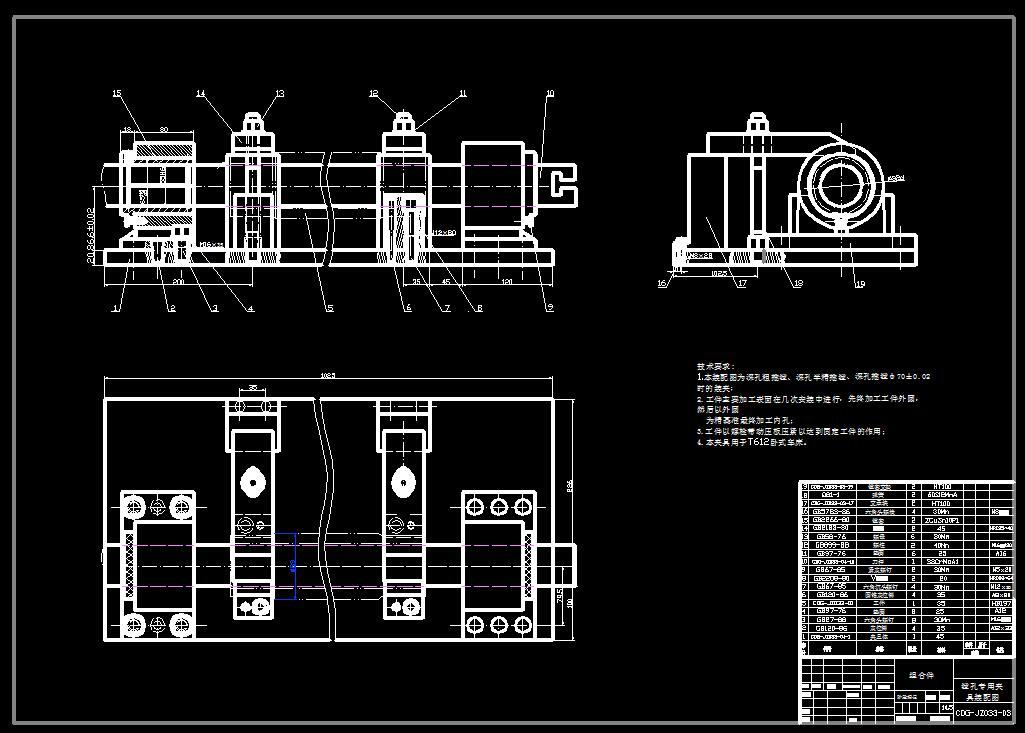

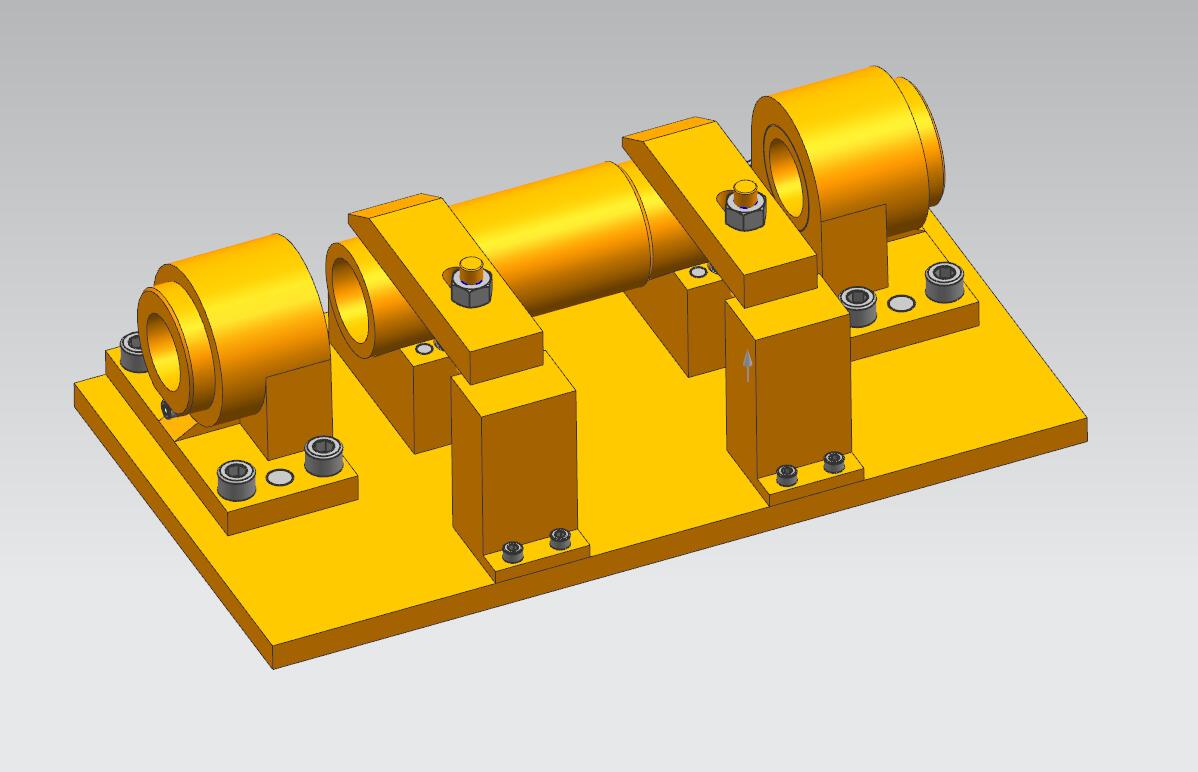

油缸钢筒镗孔专用夹具装配图（CAD图+UG三维）
1.本装配图为深孔粗推镗、深孔半精推镗、深孔推镗φ70±0.02时的装夹；
2.工件主要加工表面在几次安装中进行，先终加工工件外圆，然后以外圆
为精基准最终加工内孔；
3.工件以螺栓带动压板压紧以达到固定工件的作用；
4.本夹具用于T612卧式车床。
