单耳止动垫片复合模（CAD图+UG三维）
（ID:728545）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | SN017.stp | 724.33K |
| 2 | 图纸汇总--UG.dwg | 369.15K |
| 3 | 10_daotao.prt | 169.00K |
| 4 | 11_tumo_GDB.prt | 170.00K |
| 5 | 12_S_dianban.prt | 150.50K |
| 6 | 13_S_mozuo.prt | 303.00K |
| 7 | 16_dinggan.prt | 147.00K |
| 8 | 17_dagan.prt | 128.50K |
| 9 | 18_mobin.prt | 214.00K |
| 10 | 1_X_mozuo.prt | 411.00K |
| 11 | 20_tumo.prt | 132.00K |
| 12 | 21_tuijianqi.prt | 179.50K |
| 13 | 2_daozu.prt | 142.50K |
| 14 | 3_xieliao_LD.prt | 185.50K |
| 15 | 4_tuaomo_GDB.prt | 247.00K |
| 16 | 5_tuaomo.prt | 176.50K |
| 17 | 6_xiangjiao.prt | 134.00K |
| 18 | 7_xieliaoban.prt | 214.50K |
| 19 | 8_daoliaoxiao.prt | 143.50K |
| 20 | 9_aomo.prt | 272.00K |
| 21 | GB-T119.1-200010x50.prt | 212.00K |
| 22 | GB-T119.1-20008x50.prt | 210.50K |
| 23 | GB-T119.1-20008x70.prt | 210.50K |
| 24 | GB-T70.1-2000M10x25.prt | 296.50K |
| 25 | GB-T70.1-2000M8x50.prt | 305.50K |
| 26 | GB-T70.1-2000M8x70.prt | 296.00K |
| 27 | gongjian.prt | 143.50K |
| 28 | SN017-SM.prt | 232.50K |
| 29 | SN017-XM.prt | 218.50K |
| 30 | SN017.prt | 205.00K |

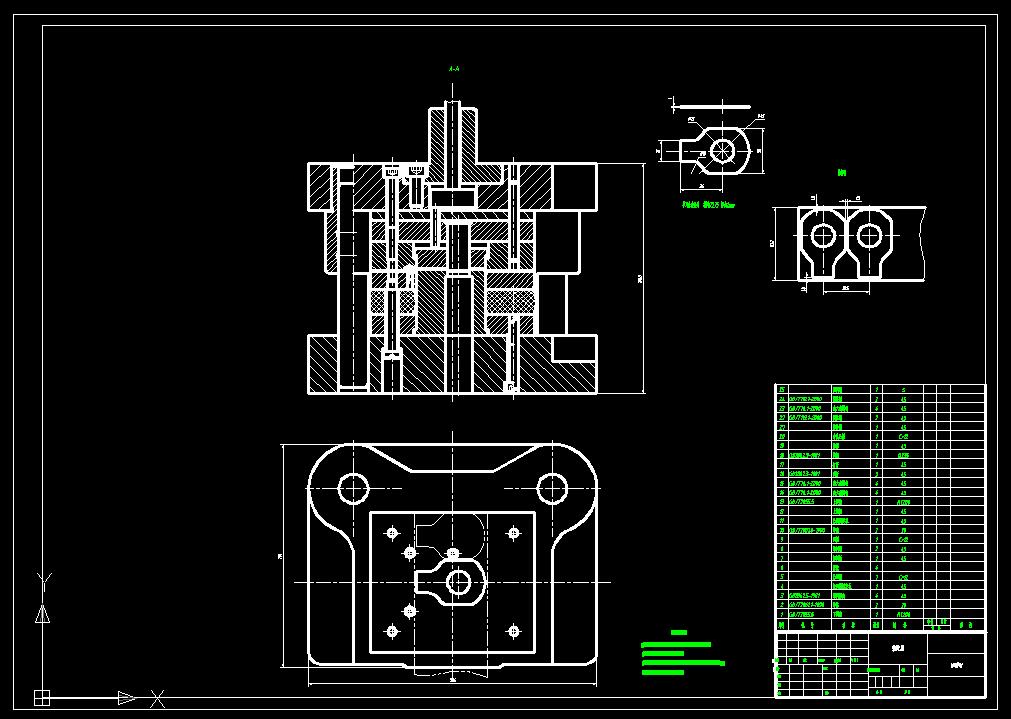

| 31 | CAD装配图.jpg | 91.33K |
| 32 | 三维工件图.jpg | 17.39K |

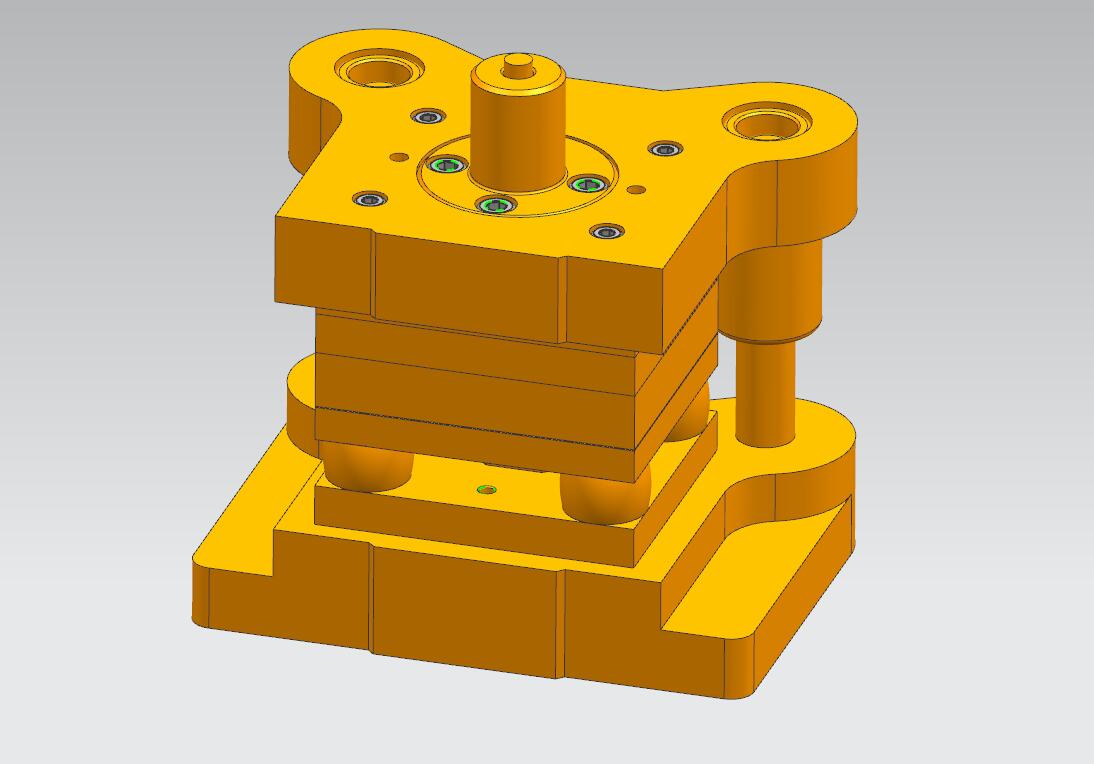

| 33 | 三维装配图.jpg | 48.07K |

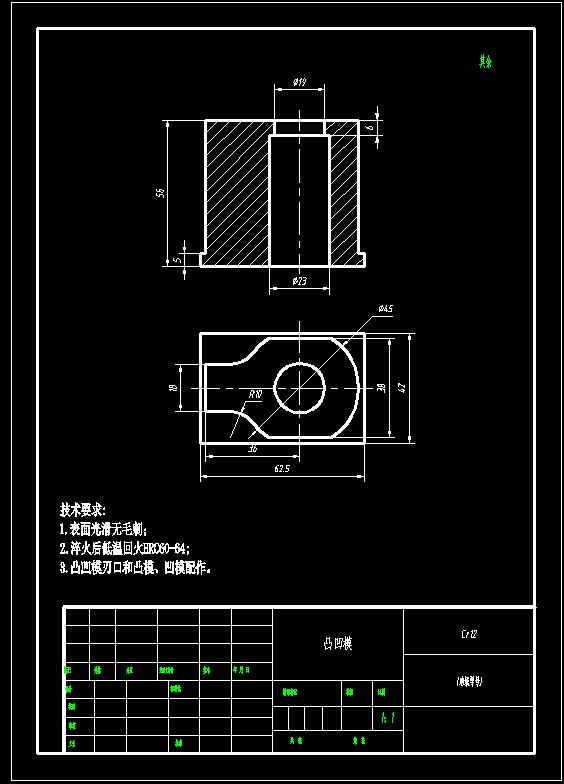

| 34 | 凸凹模.jpg | 43.65K |

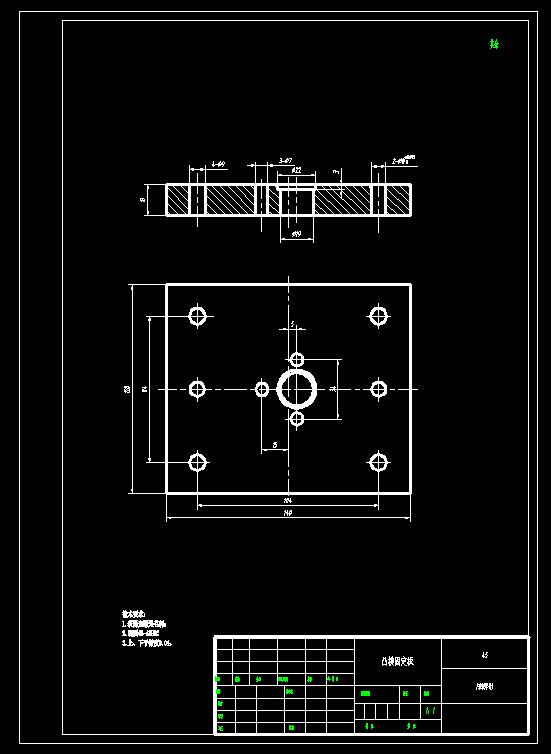

| 35 | 凸模固定板.jpg | 33.35K |

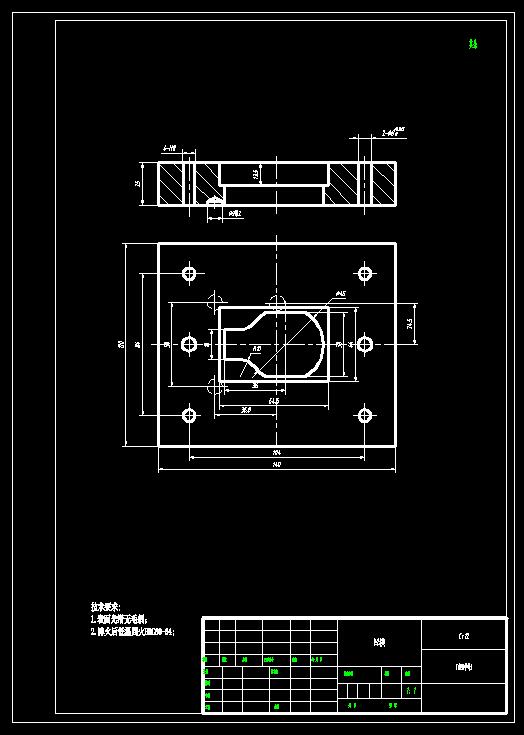

| 36 | 凹模.jpg | 34.69K |

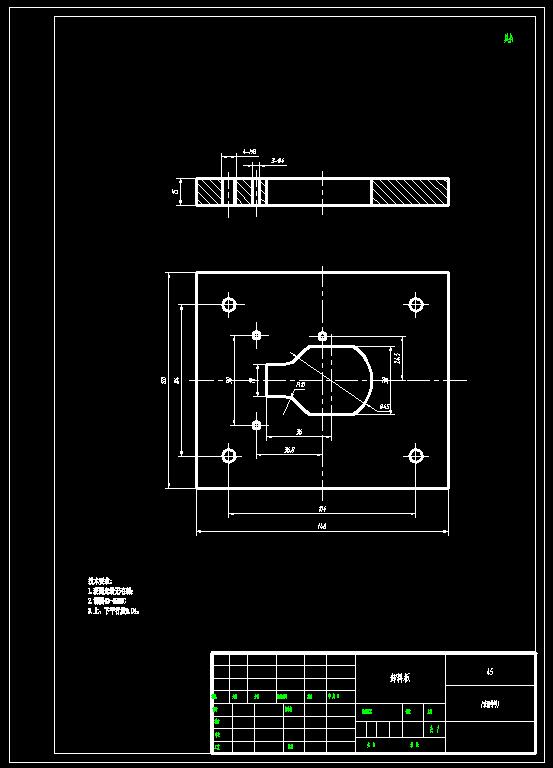

| 37 | 卸料板.jpg | 33.17K |
| 38 | 工件图.jpg | 29.69K |

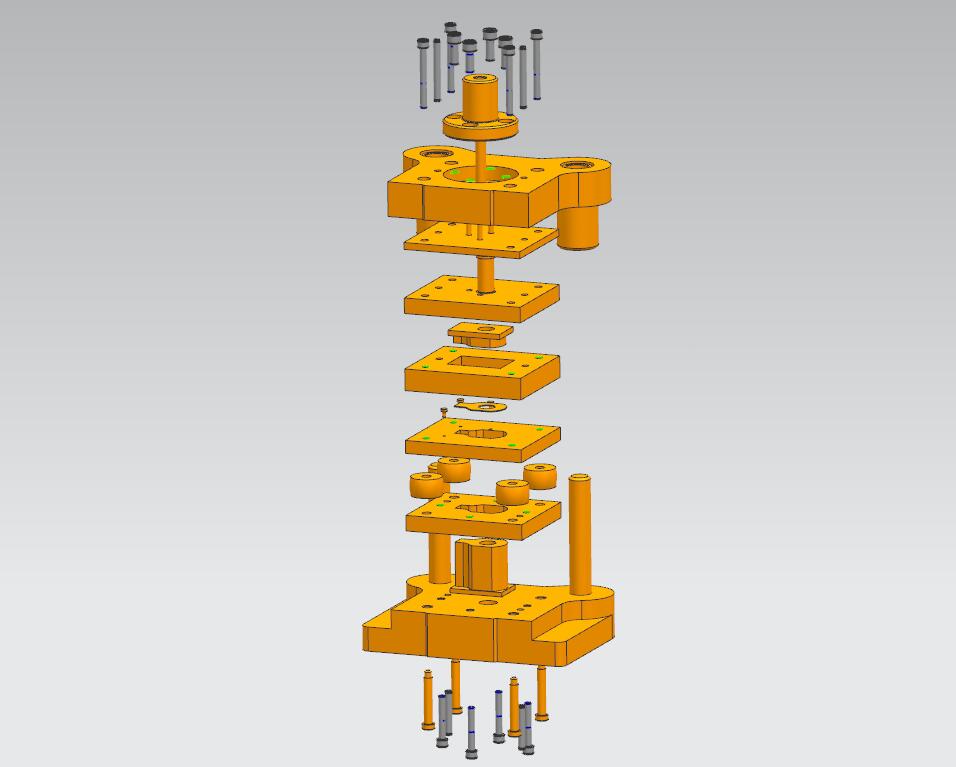

| 39 | 爆炸图.jpg | 34.70K |

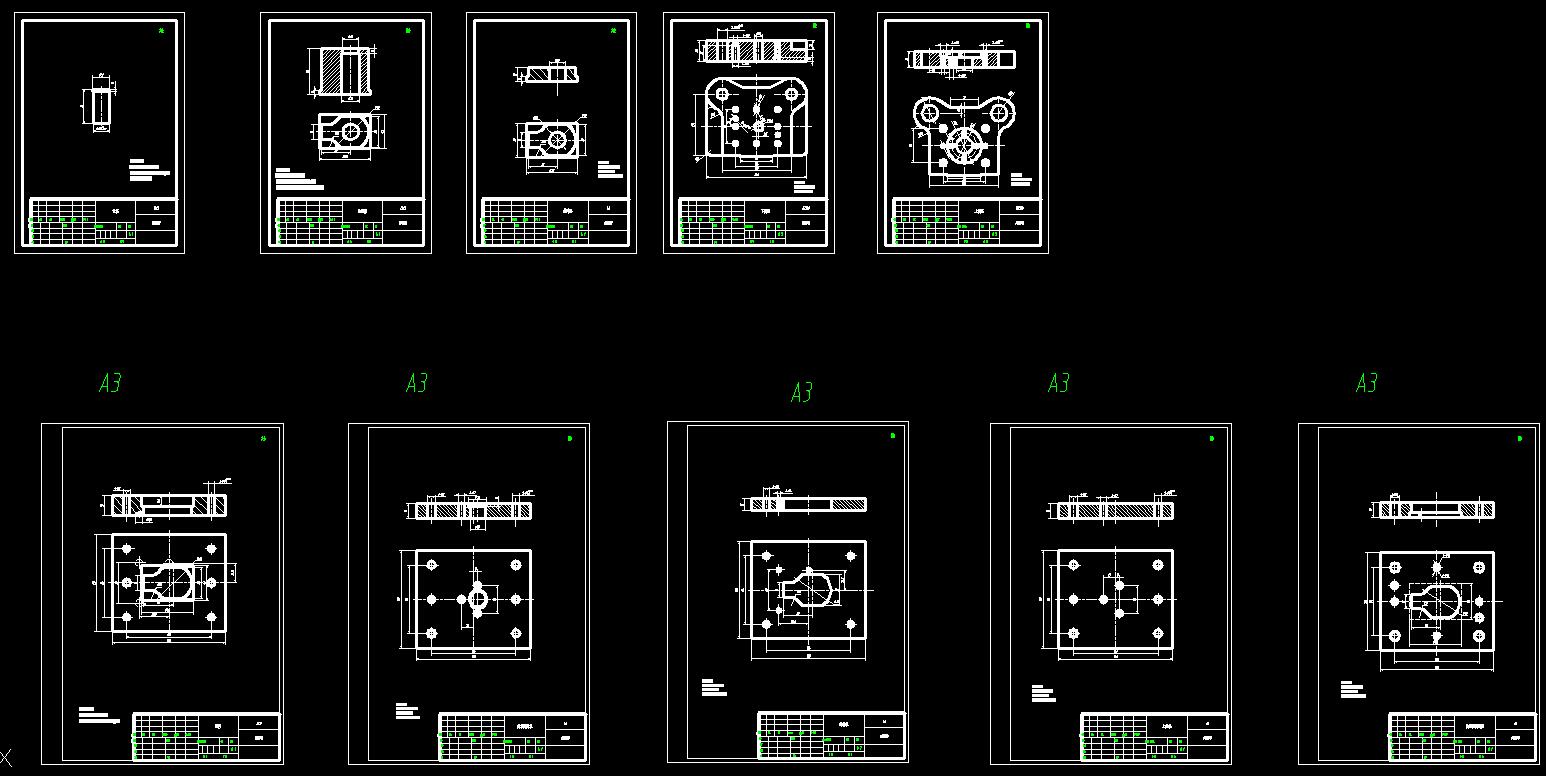

| 40 | 零件图.jpg | 121.40K |
此图纸下载需要80金币
立即下载
发布者
模型信息
图纸ID：728545
图纸格式：stp,dwg,prt
文件大小：2.39M
所需金币：80
上传时间：2023-09-22 21:41:35
是否可编辑：可修改，包括参数
软件版本：UG 8.0
标签
止动
垫片
复合模
模具
冲压
图纸简介

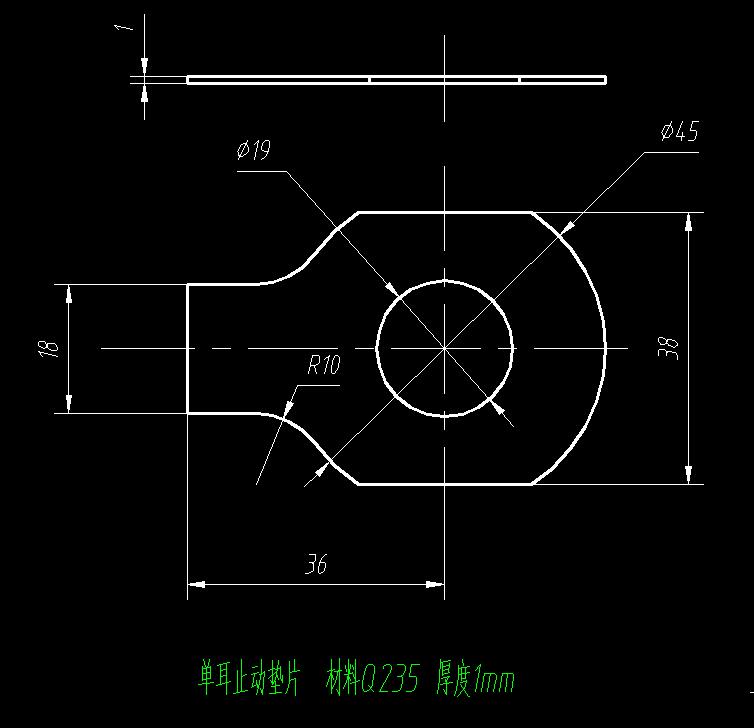

单耳止动垫片复合模（CAD图+UG三维） 材料Q235 厚度1mm
1、选用滑动导向后侧导柱160×125标准模架.
2、送料方式采用前后送料.
3、导套与上模座配合为H7/n6，导柱导套配合H7/h6，
导柱与下模座配合H7/n6
