水冷式智能笔记本散热器

（ID:737246）

改图/画图

数码电器 / 电脑相关 / 水冷式智能笔记本散热器

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	daoreban.prt	4.98M
2	jichengdianluban.prt	1.56M
3	luomu.prt	276.00K
4	luoshuan.prt	170.50K
5	sanrebufen.prt	2.26M
6	waike.prt	2.44M
7	zhuangpeitu.prt	5.16M

此图纸下载需要43金币

立即下载

发布者

火星上的冷风

创作: 338

粉丝: 24

加入时间：2023-05-25

私信

关注

模型信息

图纸ID：737246

图纸格式：prt

文件大小：13.99M

所需金币：43

上传时间：2023-10-10 17:15:34

是否可编辑：可修改，包括参数

软件版本：UG

图纸简介

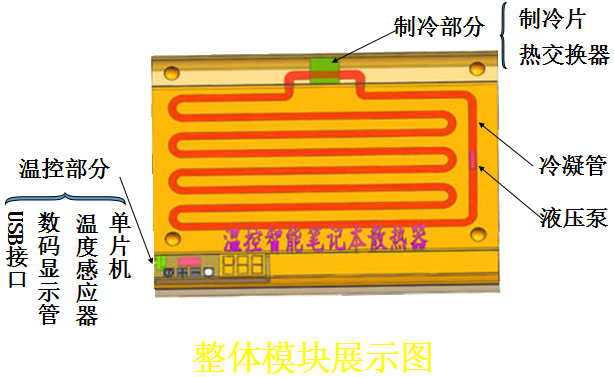

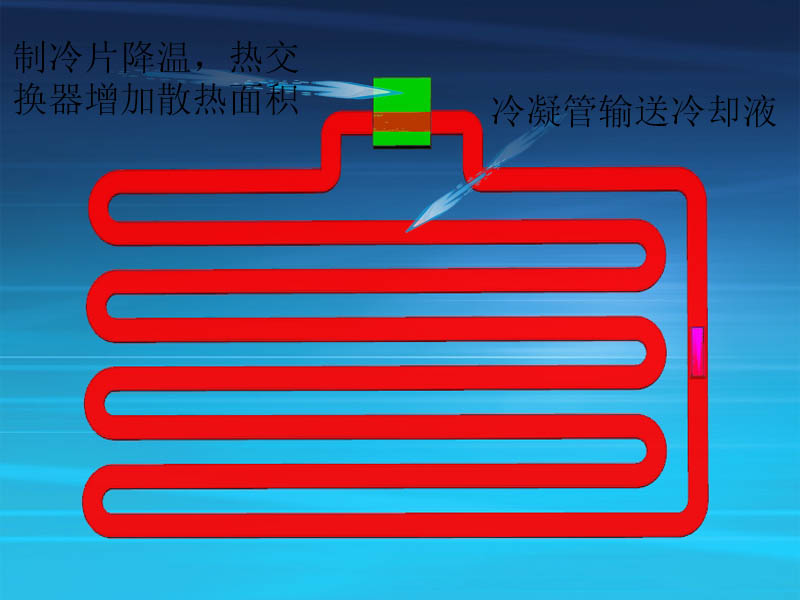

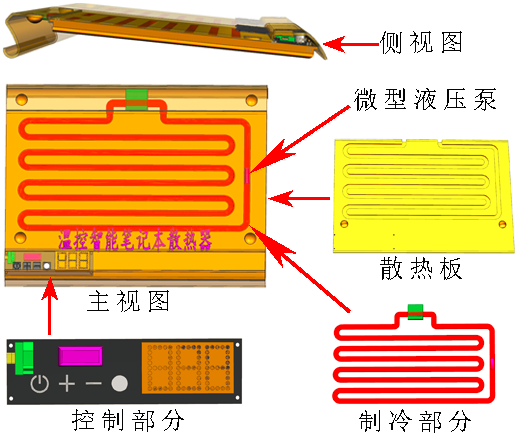

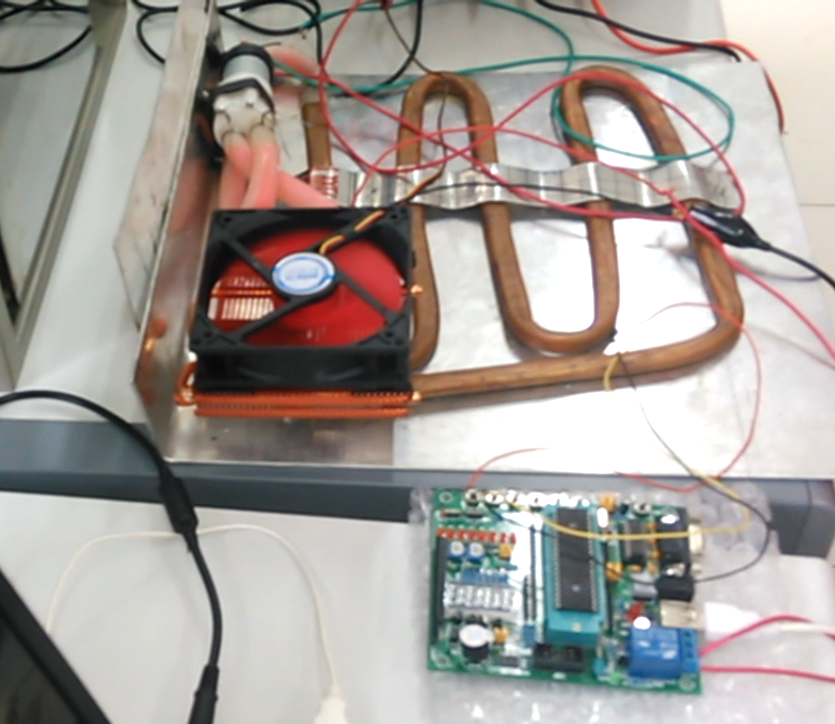

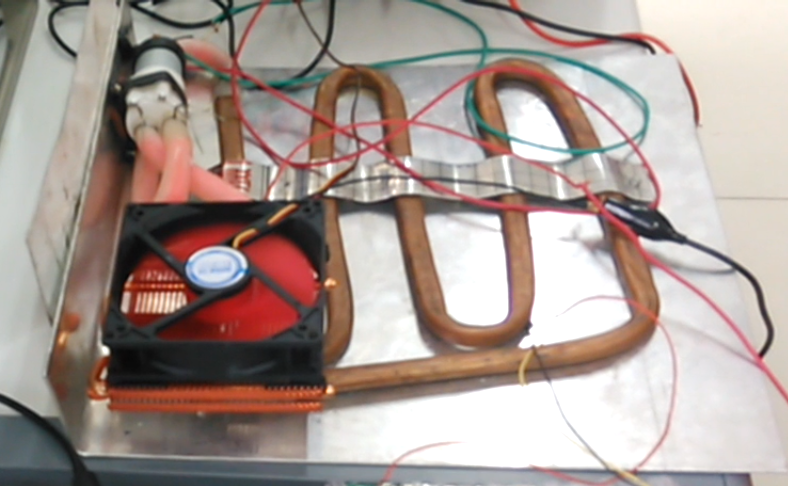

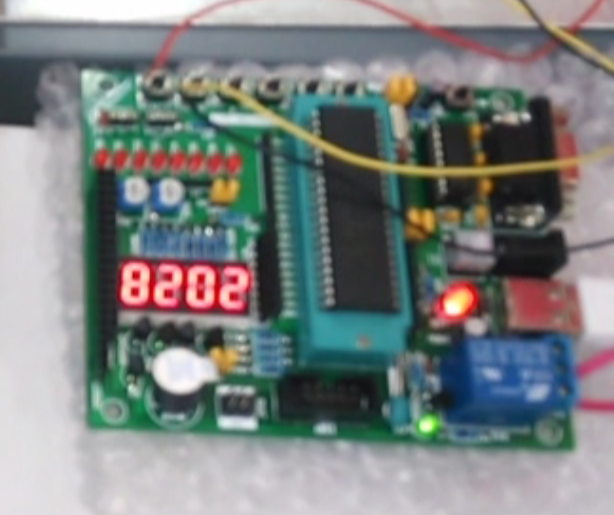

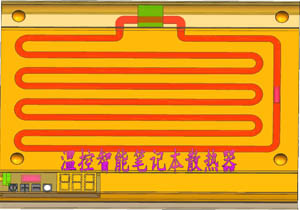

该散热器分为两大模块，温控模块和制冷系统模块；温控模块由温度感应器、数码显示管、单片机等组成。温度感应器感应外界的温度，当外界环境的温度低于事先设置好的散热器工作温度时，散热器不工作。当外界的温度高于温度控制器设置的工作温度时，散热器则会根据温差自动调节制冷片的工作强度，当温度达到设置的最高温度时，散热器会匀速工作，并且报警提示。制冷系统模块由液压泵、制冷片、冷凝管、热交换器等组成。液压泵输送冷却液到散热器的表面，带走笔记本电脑产生的热量。热量通过冷却液带到热交换器，由制冷片吸走冷却液的热量，再由液压泵输出被冷却的冷却液到散热器表面，以此循环完成整个降温过程。特点：（1）降温智能化。由
