履带梁导向座组对焊接工装（ID:814277）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

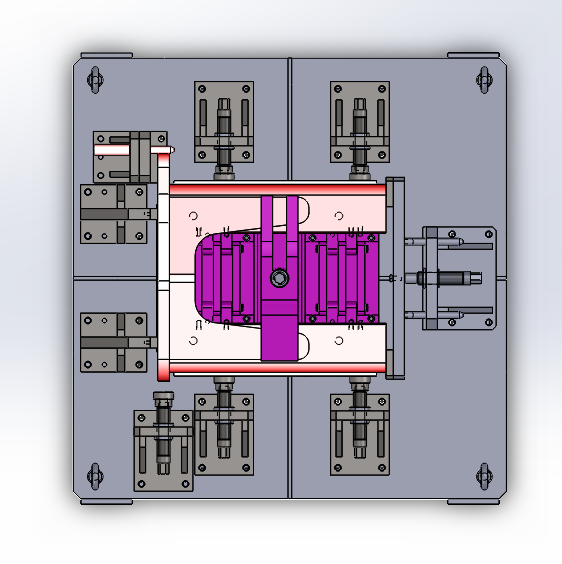

| 1 | 主视图.png | 53.99K |

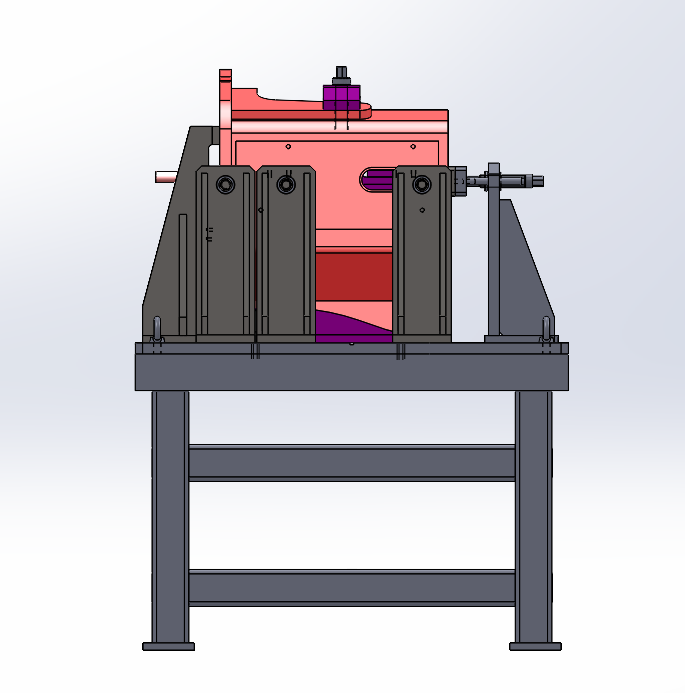

| 2 | 侧视图.png | 56.82K |

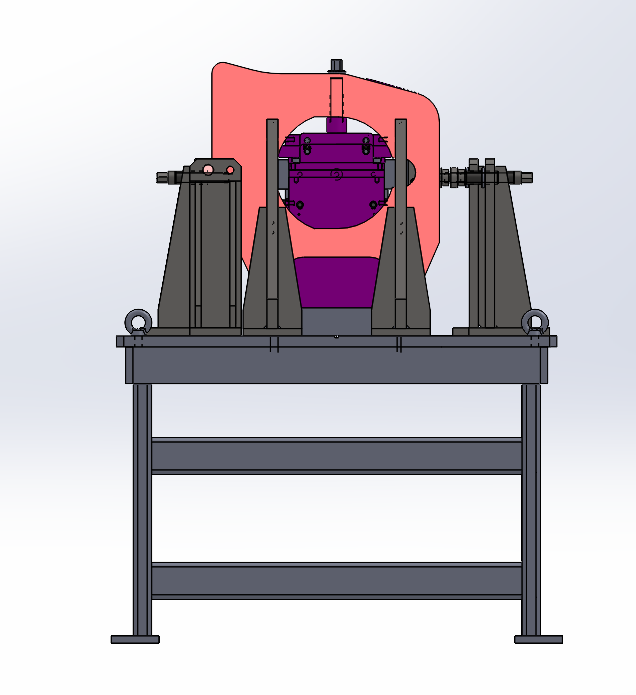

| 3 | 俯视图.png | 83.92K |

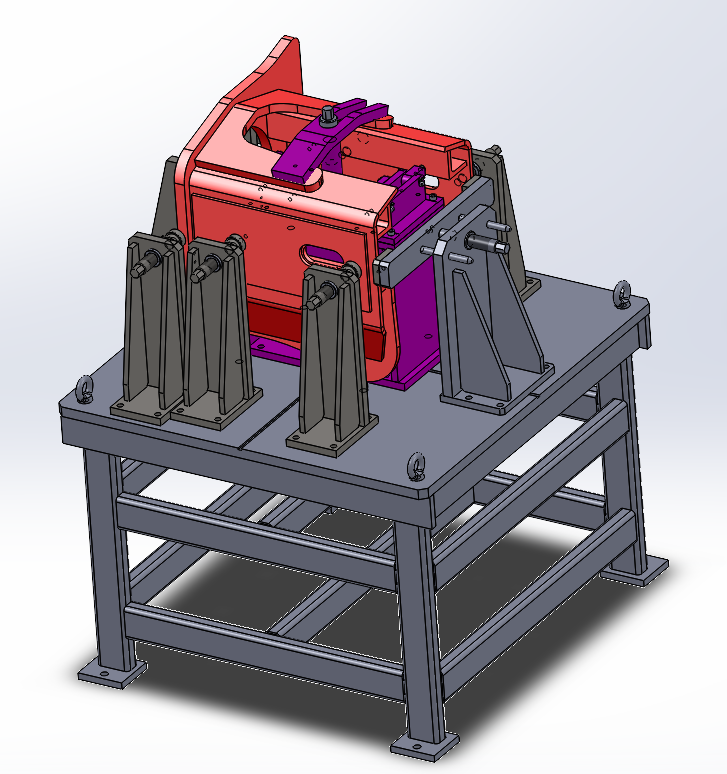

| 4 | 总图.png | 243.83K |
| 5 | -8.SLDPRT | 75.98K |
| 6 | 78内六角圆柱头螺钉M6×25-0085.SLDPRT | 119.49K |
| 7 | FW-030-01-0073.SLDASM | 257.70K |
| 8 | FW-030-01.01-0073.SLDASM | 216.41K |
| 9 | FW-030-01.01-01-0073.SLDPRT | 92.73K |
| 10 | FW-030-01.01-02-0073.SLDPRT | 45.66K |
| 11 | FW-030-01.01-03-0073.SLDPRT | 46.76K |
| 12 | FW-030-01.02-0073.SLDASM | 186.42K |
| 13 | FW-030-01.02-01-0073.SLDPRT | 59.83K |
| 14 | FW-030-01.02-02-0073.SLDPRT | 53.99K |
| 15 | FW-030-01.02-03-0073.SLDPRT | 55.14K |
| 16 | FW-030-01.02-04-0073.SLDPRT | 61.24K |
| 17 | FW-030-02-0073.SLDASM | 430.00K |
| 18 | FW-030-02.01-0073.SLDASM | 183.18K |
| 19 | FW-030-02.01-01-0073.SLDPRT | 56.51K |
| 20 | FW-030-02.01-02-0073.SLDPRT | 63.23K |
| 21 | FW-030-02.01-03-0073.SLDPRT | 90.99K |
| 22 | FW-030-02.01-04-0073.SLDPRT | 42.37K |
| 23 | FW-030-02.01-05-0073.SLDPRT | 101.24K |
| 24 | FW-030-02.02-0073.SLDASM | 243.13K |
| 25 | FW-030-02.02.01-0073.SLDASM | 131.65K |
| 26 | FW-030-02.02.01-01-0073.SLDPRT | 79.89K |
| 27 | FW-030-02.02.01-02-0073.SLDPRT | 62.78K |
| 28 | FW-030-02.02.01-03-0073.SLDPRT | 63.05K |
| 29 | FW-030-02.02.02-0073.SLDPRT | 53.66K |
| 30 | FW-030-02.02.03-0073.SLDPRT | 53.61K |
| 31 | FW-030-02.02.04-0073.SLDPRT | 114.47K |
| 32 | FW-030-02.02.05-0073.SLDPRT | 75.59K |
| 33 | FW-030-02.02.07-0073.SLDPRT | 106.12K |
| 34 | FW-030-02.02.08-0073.SLDPRT | 76.49K |
| 35 | FW-030-02.03-0073.SLDPRT | 91.95K |
| 36 | FW-030-02.04-0073.SLDPRT | 163.76K |
| 37 | FW-030-02.05-0073.SLDPRT | 88.14K |
| 38 | FW-030-02.06-0073.SLDPRT | 133.44K |
| 39 | FW-030-02.07-0073.SLDPRT | 91.08K |
| 40 | FW-030-02.08-0073.SLDPRT | 84.41K |
| 41 | FW-030-03-0073.SLDPRT | 77.62K |
| 42 | FW-030-04-0073.SLDASM | 207.74K |
| 43 | FW-030-04.01-0073.SLDASM | 87.10K |
| 44 | FW-030-04.01-01-0073.SLDPRT | 68.68K |
| 45 | FW-030-04.01-02-0073.SLDPRT | 49.79K |
| 46 | FW-030-04.01-03-0073.SLDPRT | 54.65K |
| 47 | FW-030-04.01-04-0073.SLDPRT | 111.95K |
| 48 | FW-030-04.02-0073.SLDPRT | 108.83K |
| 49 | FW-030-04.03-0073.SLDPRT | 48.74K |
| 50 | FW-030-04.04-0073.SLDPRT | 115.70K |
| 51 | FW-030-04.05-0073.SLDPRT | 80.85K |
| 52 | FW-030-05-0073.SLDASM | 120.68K |
| 53 | FW-030-05.01-0073.SLDASM | 117.69K |
| 54 | FW-030-05.01-01-0073.SLDPRT | 50.71K |
| 55 | FW-030-05.01-02-0073.SLDPRT | 54.95K |
| 56 | FW-030-05.01-03-0073.SLDPRT | 52.36K |
| 57 | FW-030-05.02-0073.SLDPRT | 184.37K |
| 58 | FW-030-05.03-0073.SLDPRT | 102.75K |
| 59 | FW-030-06-0073.SLDPRT | 147.09K |
| 60 | FW-030-07-0073.SLDASM | 86.81K |
| 61 | FW-030-07.01-0073.SLDASM | 85.05K |
| 62 | FW-030-07.01-01-0073.SLDPRT | 48.10K |
| 63 | FW-030-07.01-02-0073.SLDPRT | 60.64K |
| 64 | FW-030-07.01-03-0073.SLDPRT | 46.59K |
| 65 | FW-030-07.02-0073.SLDPRT | 87.10K |
| 66 | FW-030-08-0073.SLDASM | 104.11K |
| 67 | FW-030-08.01-0073.SLDASM | 127.01K |
| 68 | FW-030-08.01-01-0073.SLDPRT | 48.82K |
| 69 | FW-030-08.01-02-0073.SLDPRT | 47.97K |
| 70 | FW-030-08.01-03-0073.SLDPRT | 50.02K |
| 71 | FW-030-08.01-04-0073.SLDPRT | 47.97K |
| 72 | FW-030-08.02-0073.SLDPRT | 75.05K |
| 73 | FW-030-09-0073.SLDPRT | 122.40K |
| 74 | FW-030-10-0073.SLDPRT | 83.67K |
| 75 | GB825-88[吊环螺钉M20×35].SLDPRT | 147.95K |
| 76 | GB894．1-86[轴用弹性挡圈A型16].SLDPRT | 80.38K |
| 77 | GB／T5781-2000[六角头螺栓全螺纹C级M12×20]-0073.SLDPRT | 151.60K |
| 78 | GB／T70．1-2000[内六角圆柱头螺钉M12×40].SLDPRT | 118.87K |
| 79 | GB／T70．1-2000[内六角圆柱头螺钉M4×10].SLDPRT | 121.26K |
| 80 | GB／T70．1-2000[内六角圆柱头螺钉M8×35].SLDPRT | 118.31K |
| 81 | RN21-01.SLDPRT | 91.22K |
| 82 | RN21-02.SLDPRT | 102.33K |
| 83 | RN21-03.SLDPRT | 95.66K |
| 84 | RN21-04.SLDPRT | 57.90K |
| 85 | RN21-05.SLDPRT | 38.96K |
| 86 | RN21-06.SLDPRT | 59.18K |
| 87 | RN21-07.SLDPRT | 97.43K |
| 88 | RN21-22A右.SLDASM | 140.68K |
| 89 | 导向座组对工装.SLDASM | 1011.79K |
| 90 | 工件.SLDASM | 127.83K |
此图纸下载需要66金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 34
加入时间：2023-09-02
模型信息
图纸ID：814277
图纸格式：sldprt,sldasm
文件大小：9.44M
所需金币：66
上传时间：2023-11-24 09:22:49
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS
标签
图纸简介
该设备为履带梁导向座组对焊接工装，该工装主要用于挖掘机履带梁导向座的拼点组对焊接；该工装采用导向座内槽和后板定位，其余面压紧的方式；内侧定位采用旋转轴的形式，方便工件焊接后的吊装，无需敲击方便快捷。
