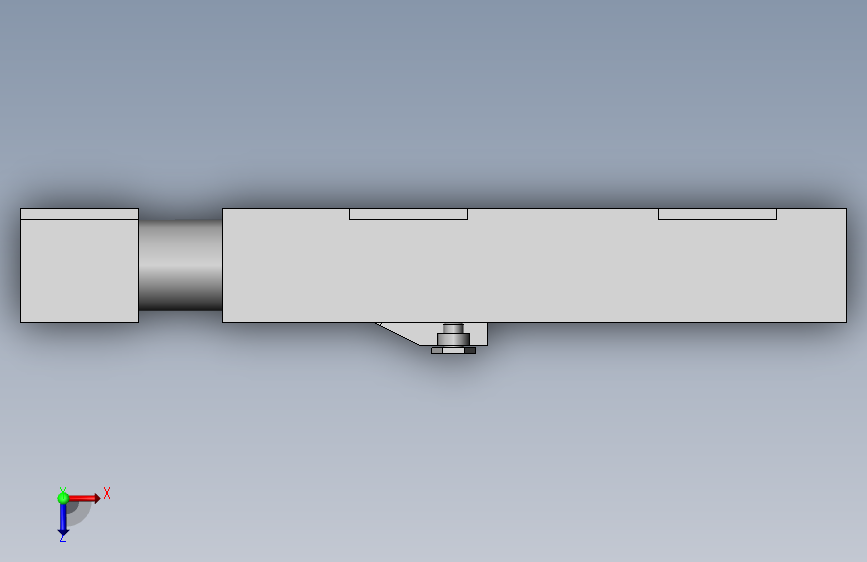

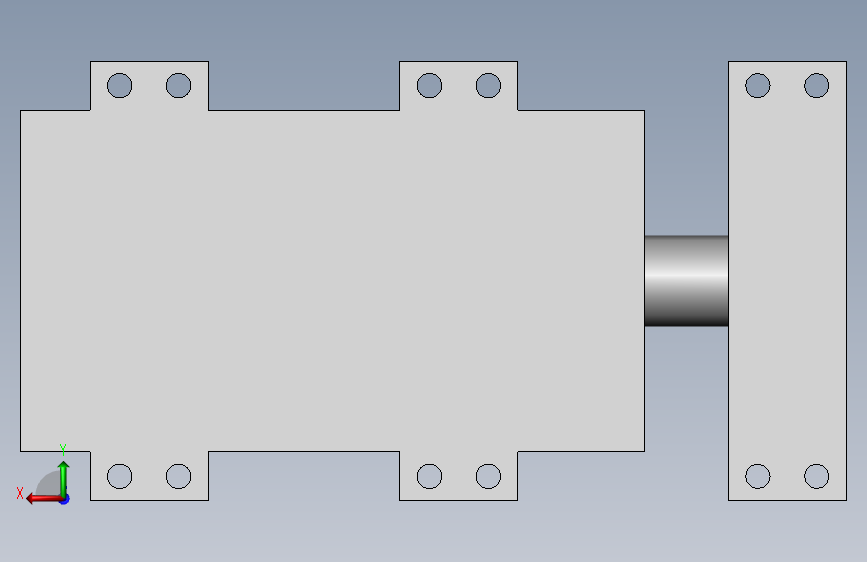

新型插销结构（ID:841443）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17026240837851.zip | 851.34K |
| 2 | 装配体1.SLDASM | 164.83K |
| 3 | 零件1-副本.DWG | 141.26K |
| 4 | 零件1-副本.SLDPRT | 299.88K |
| 5 | 零件1.SLDPRT | 317.22K |
此图纸下载需要5金币
立即下载
发布者
清秀的绿茶
创作: 1067
粉丝: 5
加入时间：2023-08-28
模型信息
图纸格式：sldasm,dwg,sldprt
文件大小：871.77KB
所需金币：5
上传时间：2023-12-15 15:08:04
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2016
标签
插销
插销结构
图纸简介
图中：1、导向壳；11、壳体；111、安装槽；112、配合孔；113、导向槽；114、限位齿；12、连接板；2、插头；21、活动板；211、连接弹簧；212、操作块；213、螺纹套；214、紧固螺钉；22、插销柱；3、配合壳；31、插孔。
