一款七孔排插结构设计图
（ID:856796）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00-plug2_assy.mtl | 313B |
| 2 | 00-plug2_assy.obj | 23.86M |
| 3 | 00-plug2_assy_asm.igs | 52.49M |
| 4 | 00-plug2_assy_asm.stp | 14.80M |
| 5 | 00-plug2_assy.asm.1 | 1.13M |
| 6 | 00-plug2_assy_skel.prt.1 | 366.65K |
| 7 | 01_pcb1_assy.asm.1 | 62.34K |
| 8 | 02_pcb2_assy.asm.1 | 96.64K |
| 9 | cover_pc.prt.1 | 1.61M |
| 10 | earphone_plug_pj-389ad_d35.prt.1 | 401.93K |
| 11 | hook_plug.prt.1 | 104.16K |
| 12 | housing_btm.prt.1 | 2.93M |
| 13 | housing_top.prt.1 | 7.47M |
| 14 | led_d5.prt.1 | 96.82K |
| 15 | led_display_plug.prt.1 | 125.63K |
| 16 | m3x5-p.prt.1 | 1.77M |
| 17 | part1.prt.1 | 335.49K |
| 18 | part2.prt.1 | 594.04K |
| 19 | part3.prt.1 | 249.96K |
| 20 | pcb1.prt.1 | 481.15K |
| 21 | pcb2.prt.1 | 335.36K |
| 22 | pcb2_assy.asm.1 | 71.83K |
| 23 | pcb_earphone_plug.prt.1 | 49.59K |
| 24 | plug_core_new.asm.1 | 48.91K |
| 25 | pmma_plate.prt.1 | 1007.59K |
| 26 | push_button_pc.prt.1 | 790.51K |
| 27 | push_key_6x6x5.prt.1 | 276.80K |
| 28 | ref_part.prt.1 | 5.13M |
| 29 | sim_card.prt.1 | 69.26K |
| 30 | sim_card_assy.asm.1 | 51.09K |
| 31 | sim_card_connector.prt.1 | 121.32K |
| 32 | usb-x2.prt.1 | 1.21M |
| 33 | wire2_dc_in.prt.1 | 226.45K |
此图纸下载需要100金币
立即下载
发布者
模型信息
图纸ID：856796
图纸格式：obj,igs,stp,asm,prt
文件大小：24.17M
所需金币：100
上传时间：2023-12-22 20:53:28
是否可编辑：可修改，包括参数
软件版本：PROE
标签
排插
插头插座
结构设计图
电源插座
Proe
图纸简介

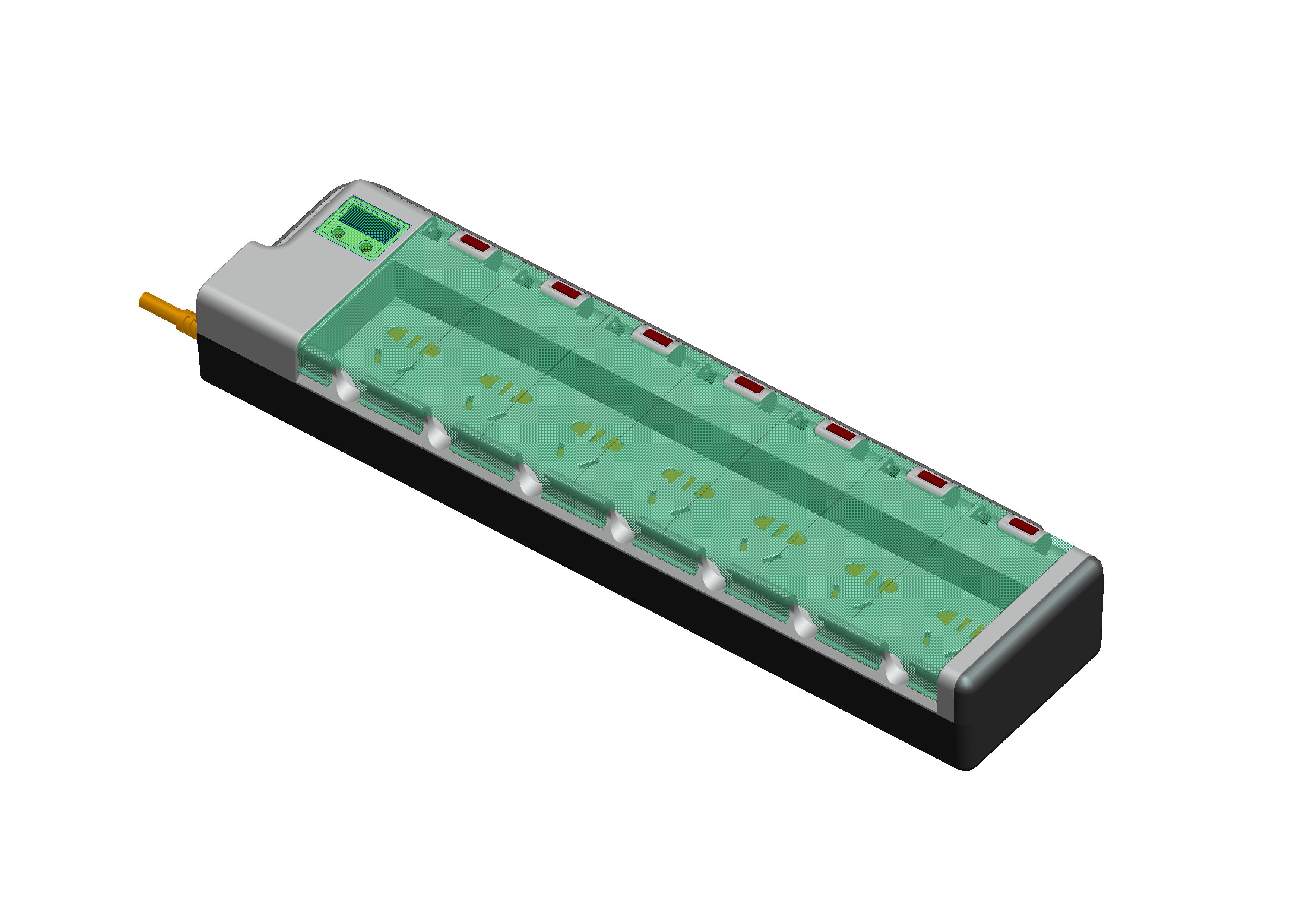

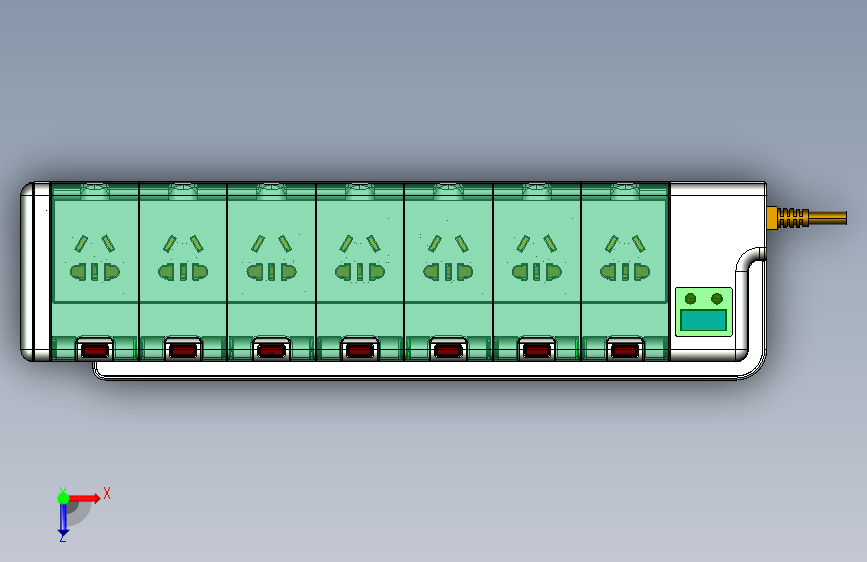

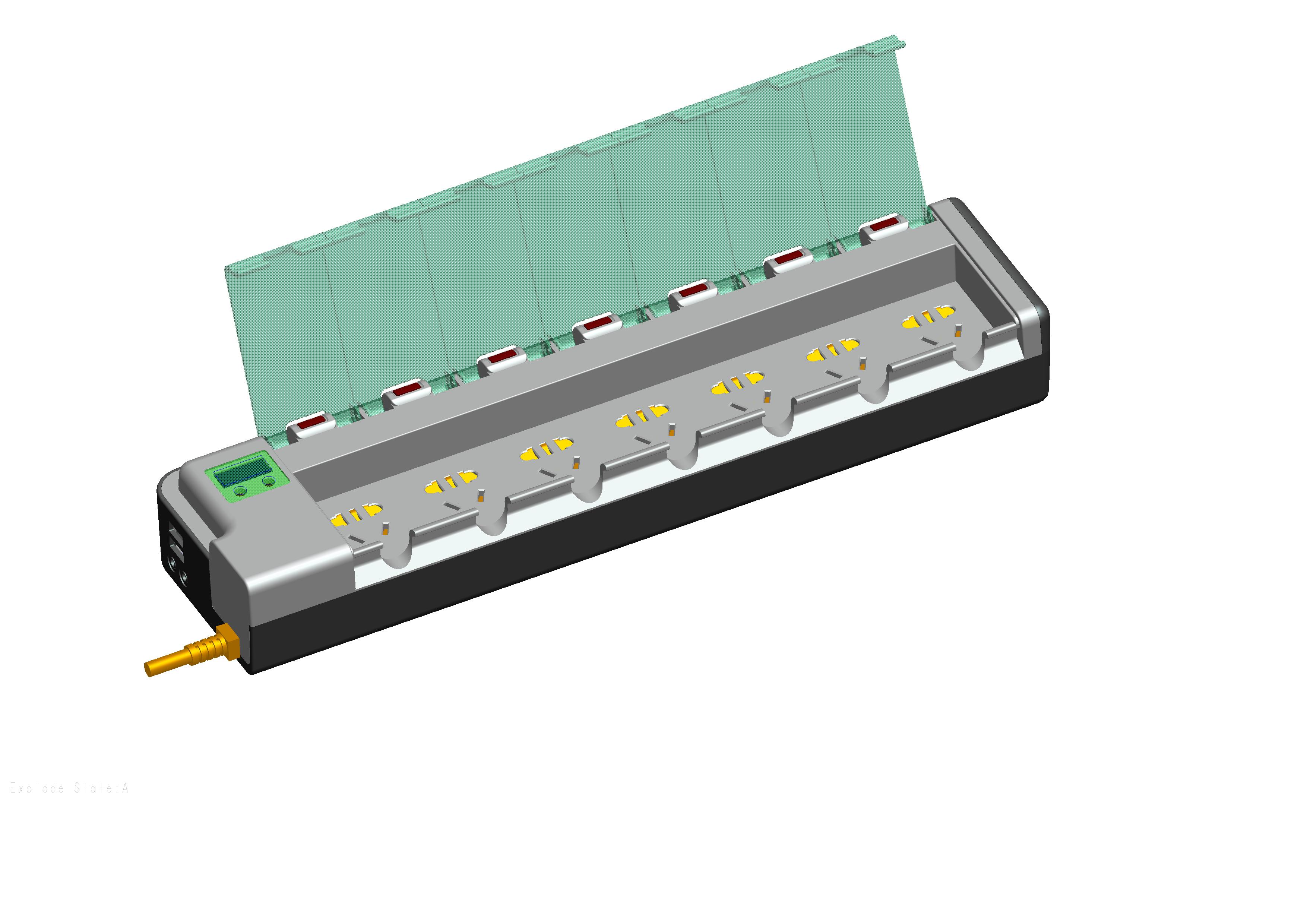

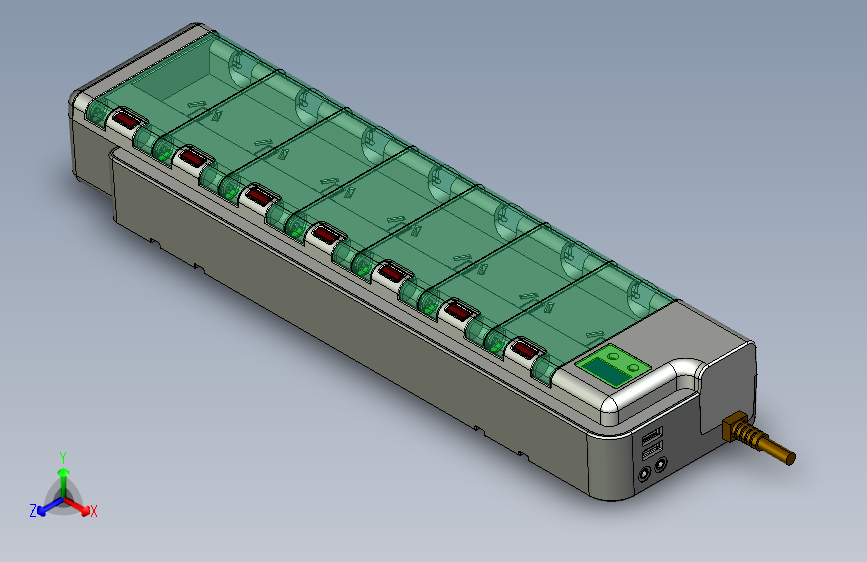

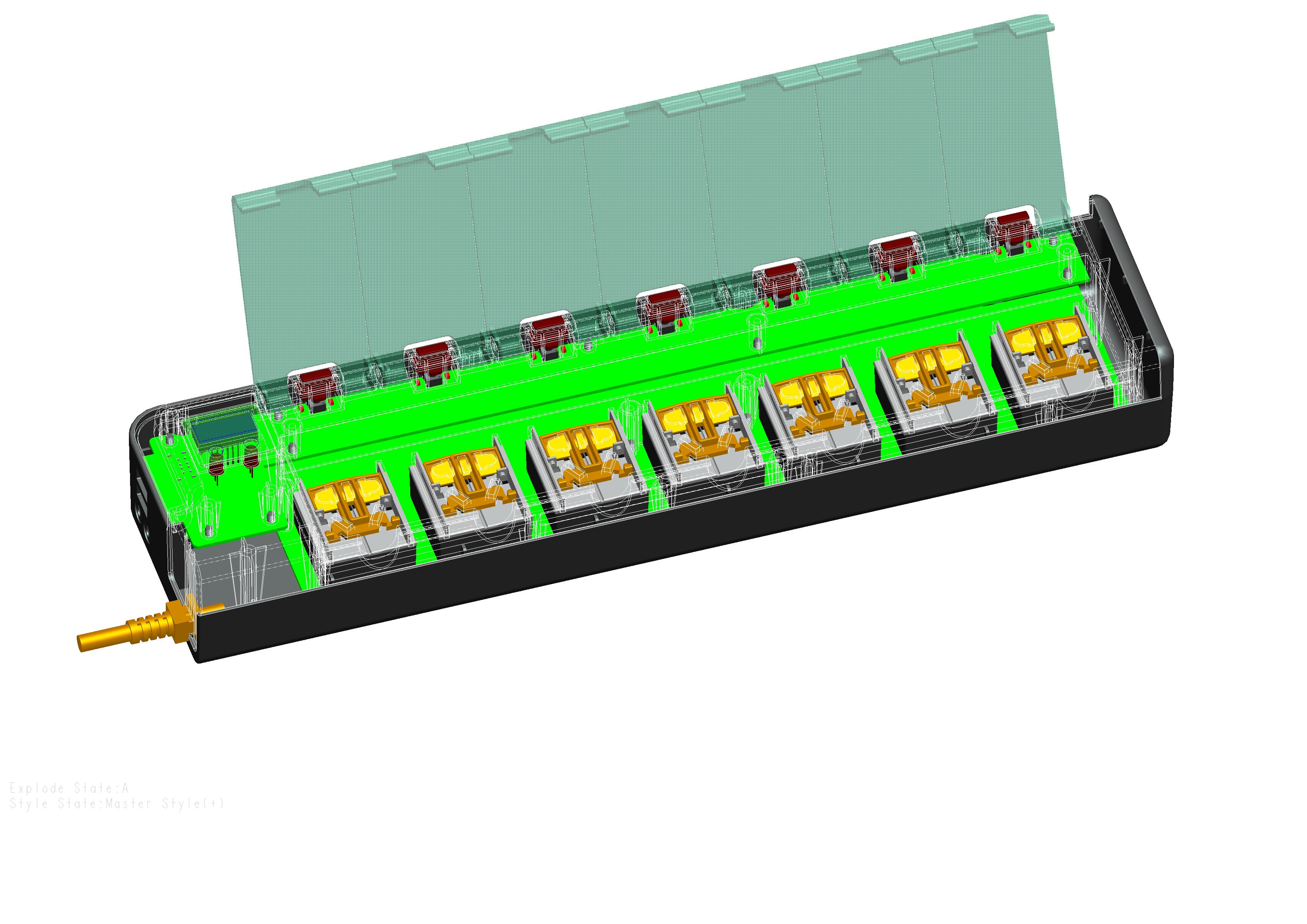

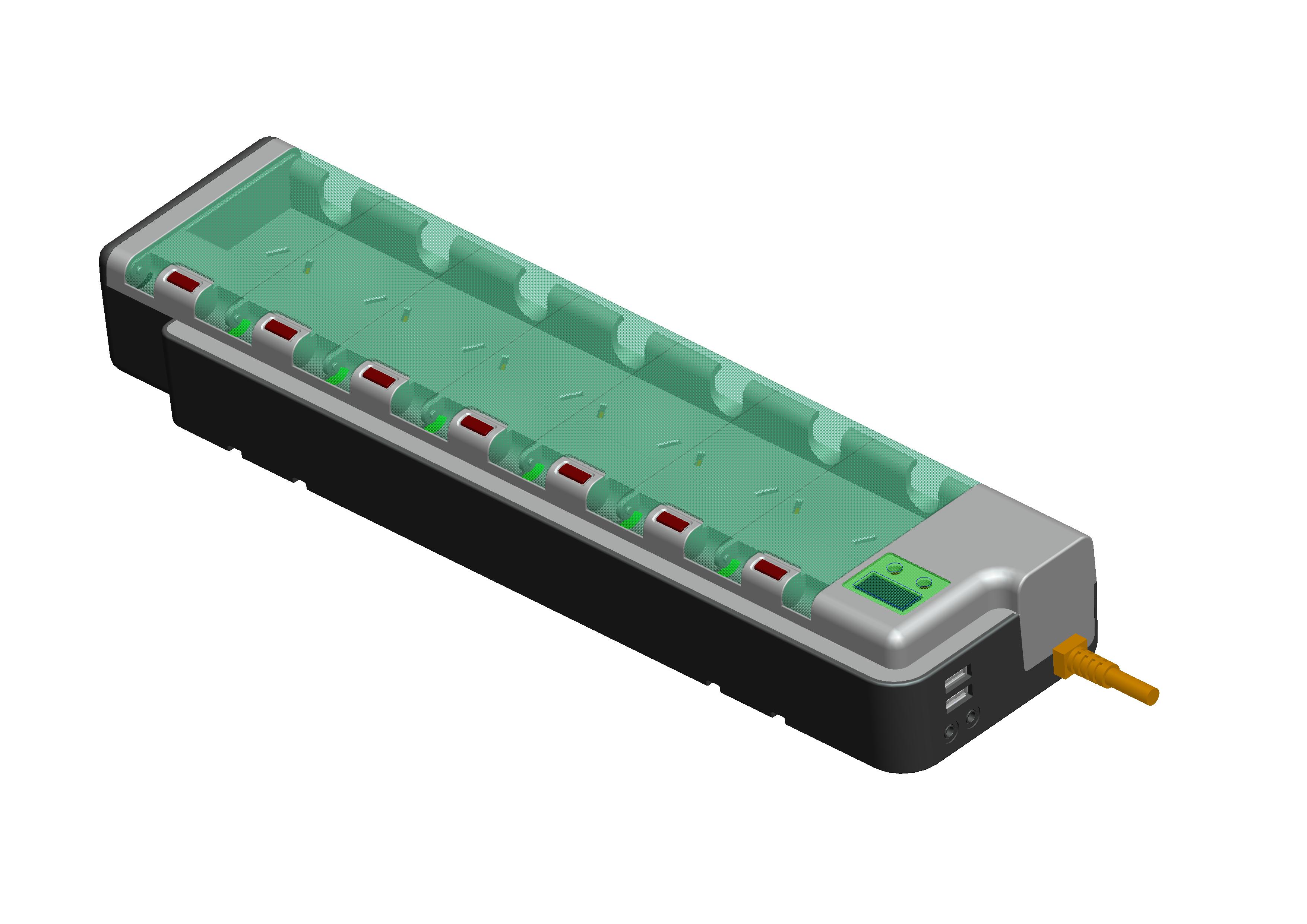

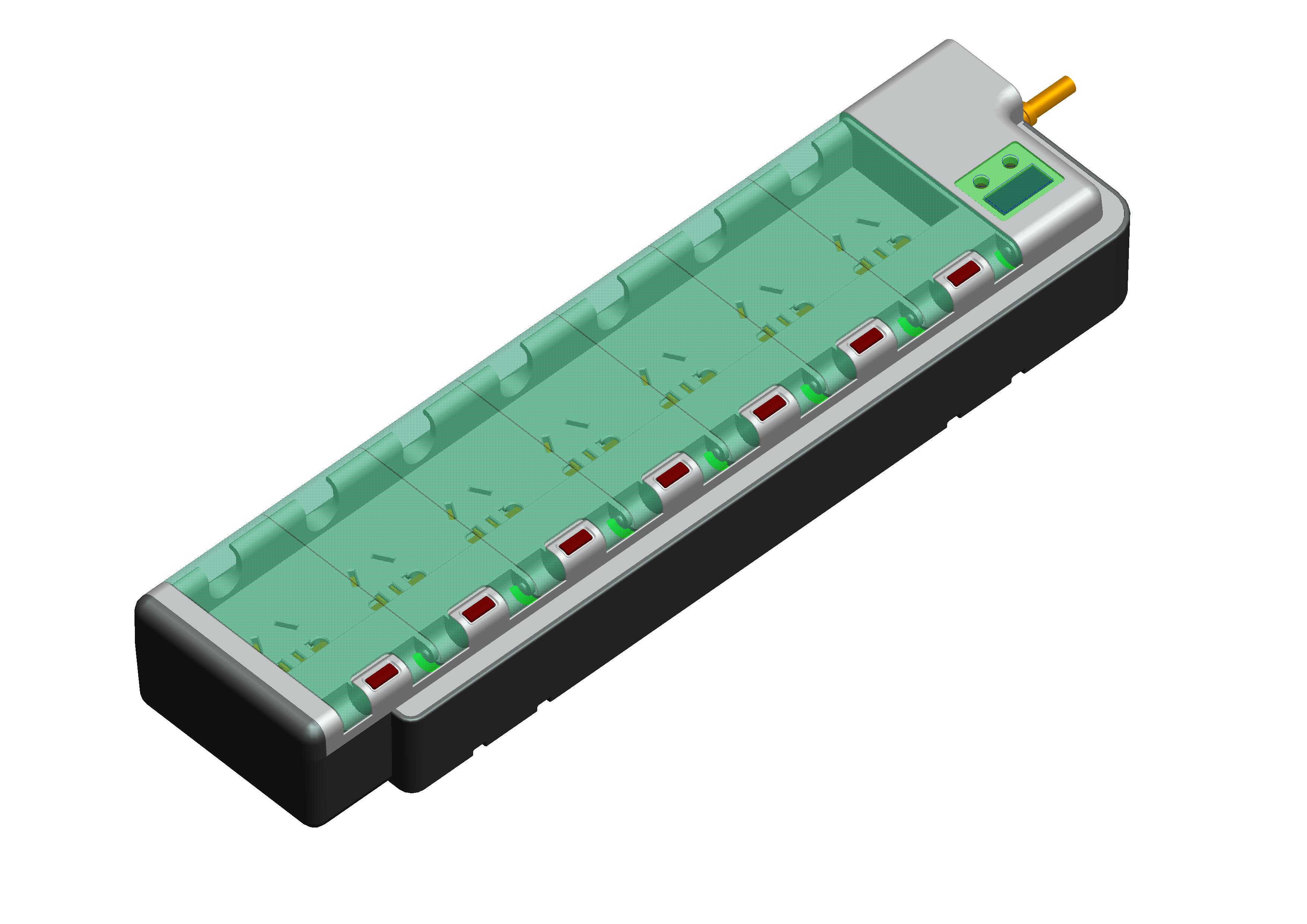

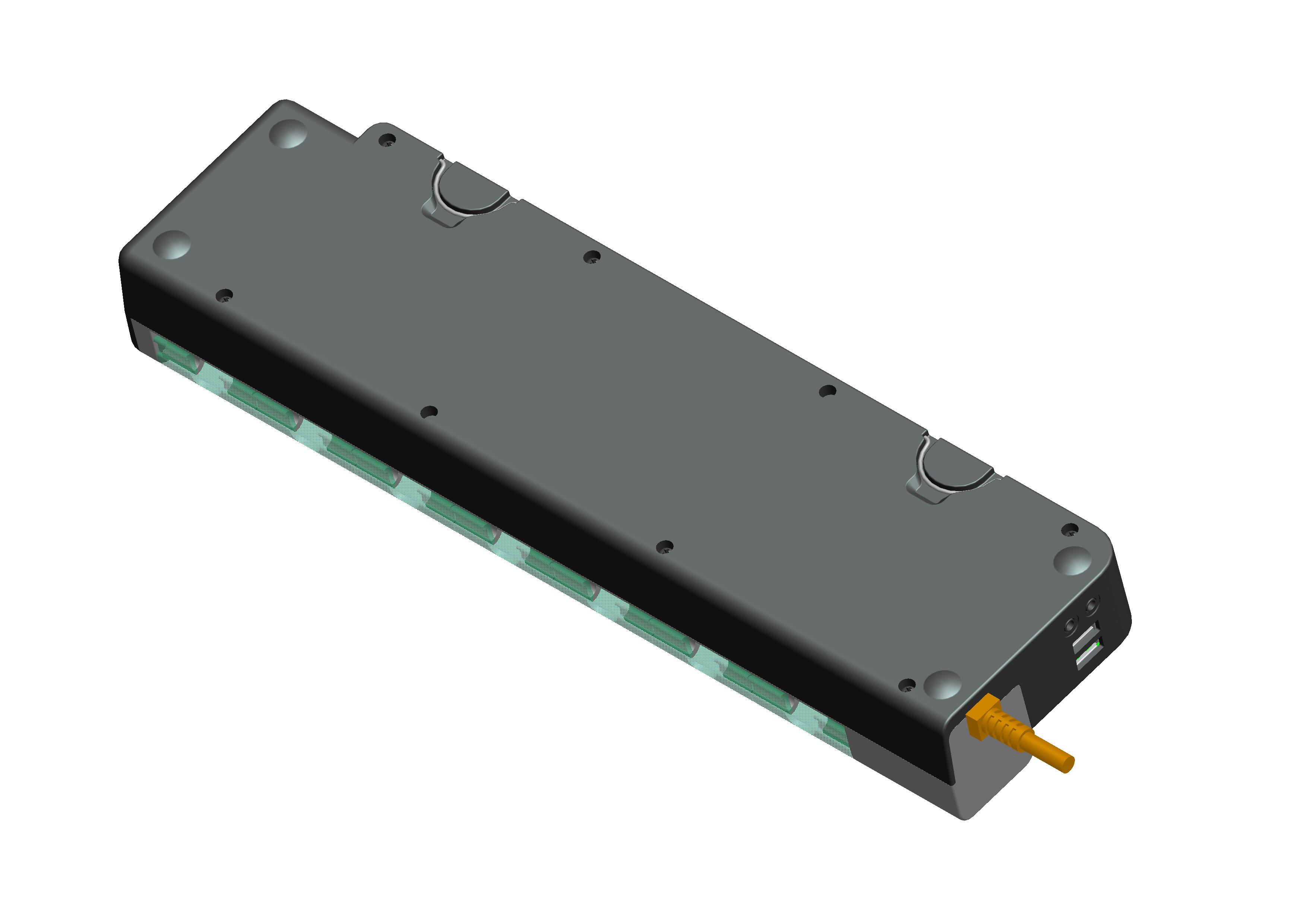

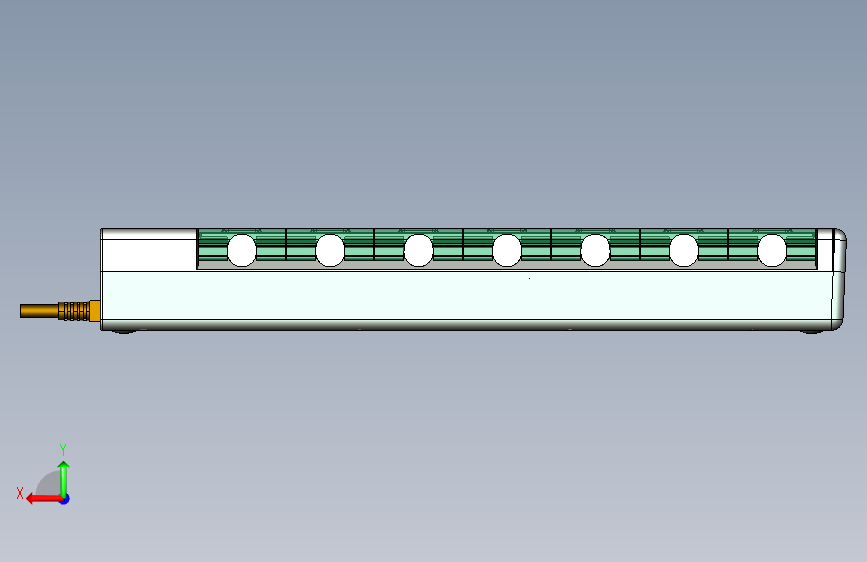

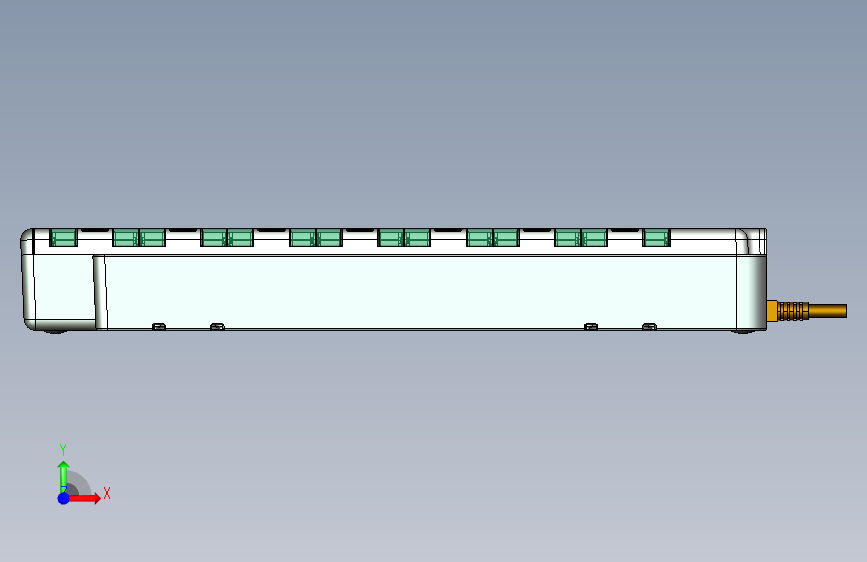

这是一款七孔排插，带显示工作状态的显示屏和指示灯，每个插座独立开关控制，且每个插座独立一个透明盖遮住防溅水，同时具有USB输出、DC插孔输出低压电的功能。适用于有溅水环境下使用，有设计吊勾可挂在墙壁或技架上。全结构用Proe5.0建模设计，感兴趣的欢迎下载。
