七孔排插座的3D结构模型（ID:856800）

生活办公 / 办公用品 / 七孔排插座的3D结构模型

©原创

132

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17032501721057.rar	19.26M
2	00-plug3_assy.asm.3	1.17M
3	00-plug3_assy_skel.prt.1	340.15K
4	01_pcb1_assy.asm.1	93.98K
5	earphone_plug_pj-389ad_d35.prt.1	392.12K
6	housing_btm.prt.1	1.38M
7	housing_top.prt.1	3.25M
8	led-d3.prt.1	102.29K
9	led_d5.prt.1	97.09K
10	led_display_plug.prt.1	125.87K
11	light.prt.1	878.51K
12	m14x5-pw5.prt.1	1.82M
13	m3x10-p.prt.1	1.96M
14	part1.prt.1	1.95M
15	part1_3.prt.1	620.91K
16	part4.prt.1	493.11K
17	pcb1.prt.2	400.14K
18	plug_core_new.asm.1	91.38K
19	pmma_plate.prt.1	1.37M
20	push_key_6x6x5.prt.1	277.09K
21	spring-plug_new.prt.1	285.78K
22	spring_222.prt.1	356.35K
23	usb-x2.prt.1	1.21M
24	wire_dc_in.prt.1	184.05K
25	00-plug3_assy.mtl	313B
26	00-plug3_assy.obj	15.95M
27	00-plug3_assy.stl	5.73M
28	00-plug3_assy_asm.igs	30.63M
29	00-plug3_assy_asm.stp	9.27M

此图纸下载需要100金币

立即下载

发布者

蓝色空间

创作: 114

粉丝: 11

加入时间：2023-11-12

私信

关注

模型信息

图纸格式：asm,prt,obj,stl,igs,stp

文件大小：19.72M

所需金币：100

上传时间：2023-12-22 21:02:58

是否可编辑：可修改，包括参数

版本：PROE

标签

插头插座

电源插座

排插

结构设计图

产品设计图

图纸简介

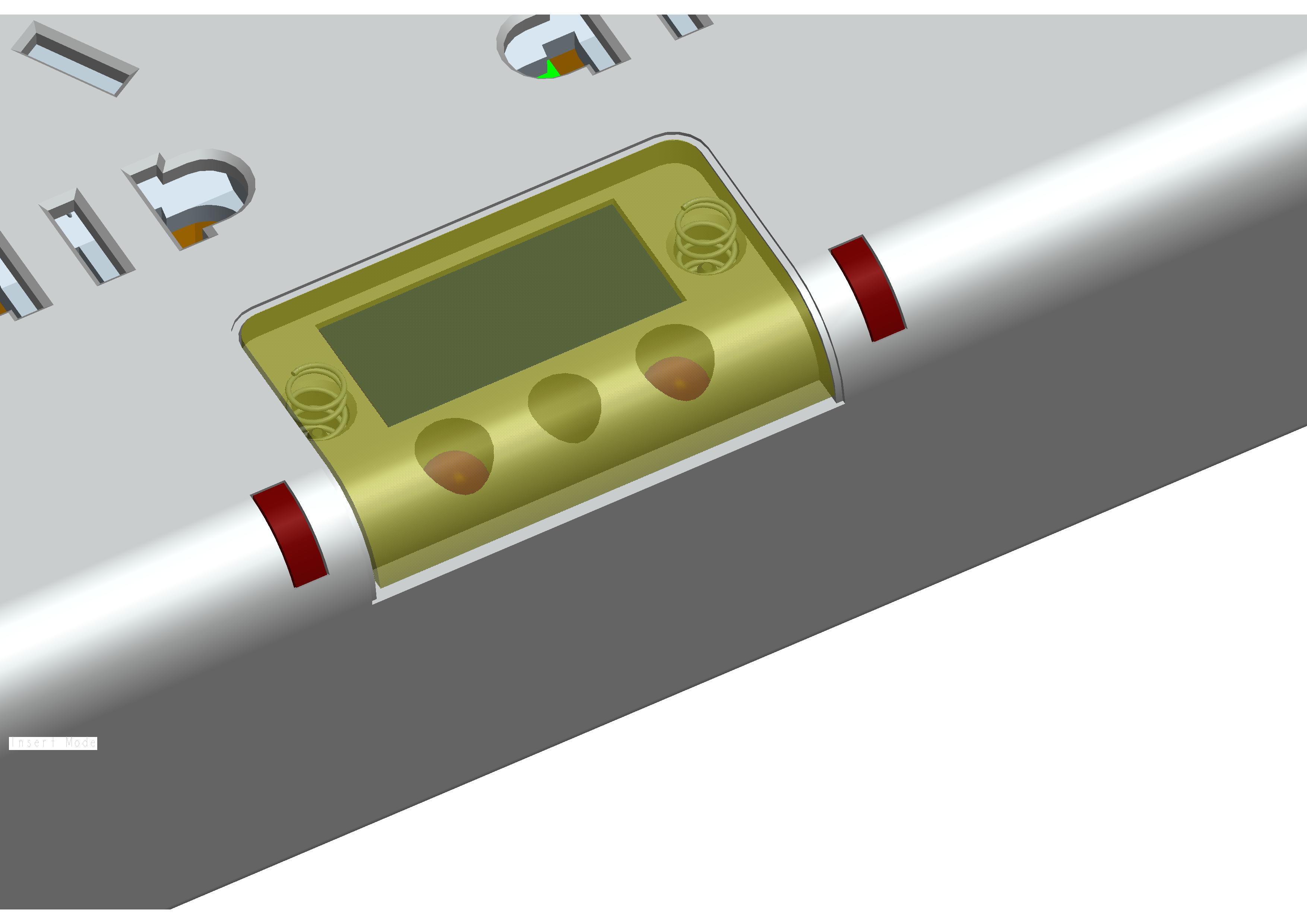

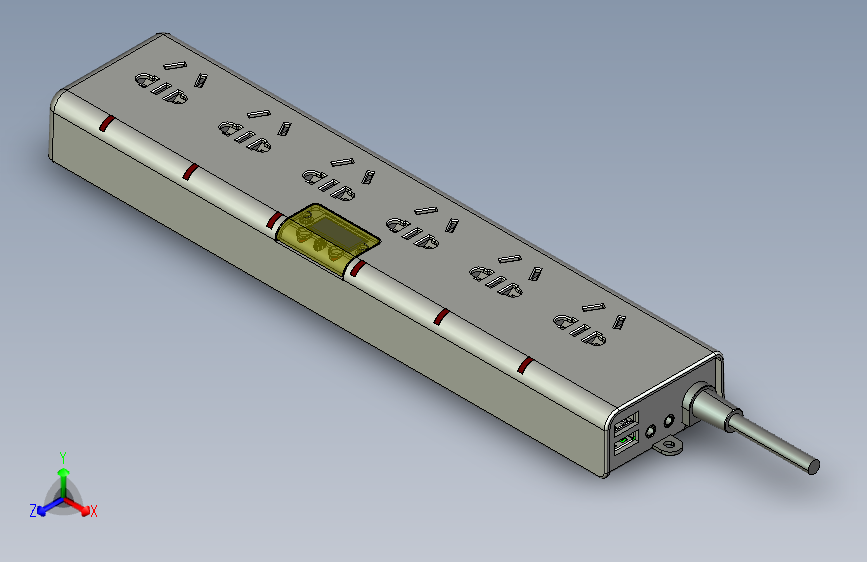

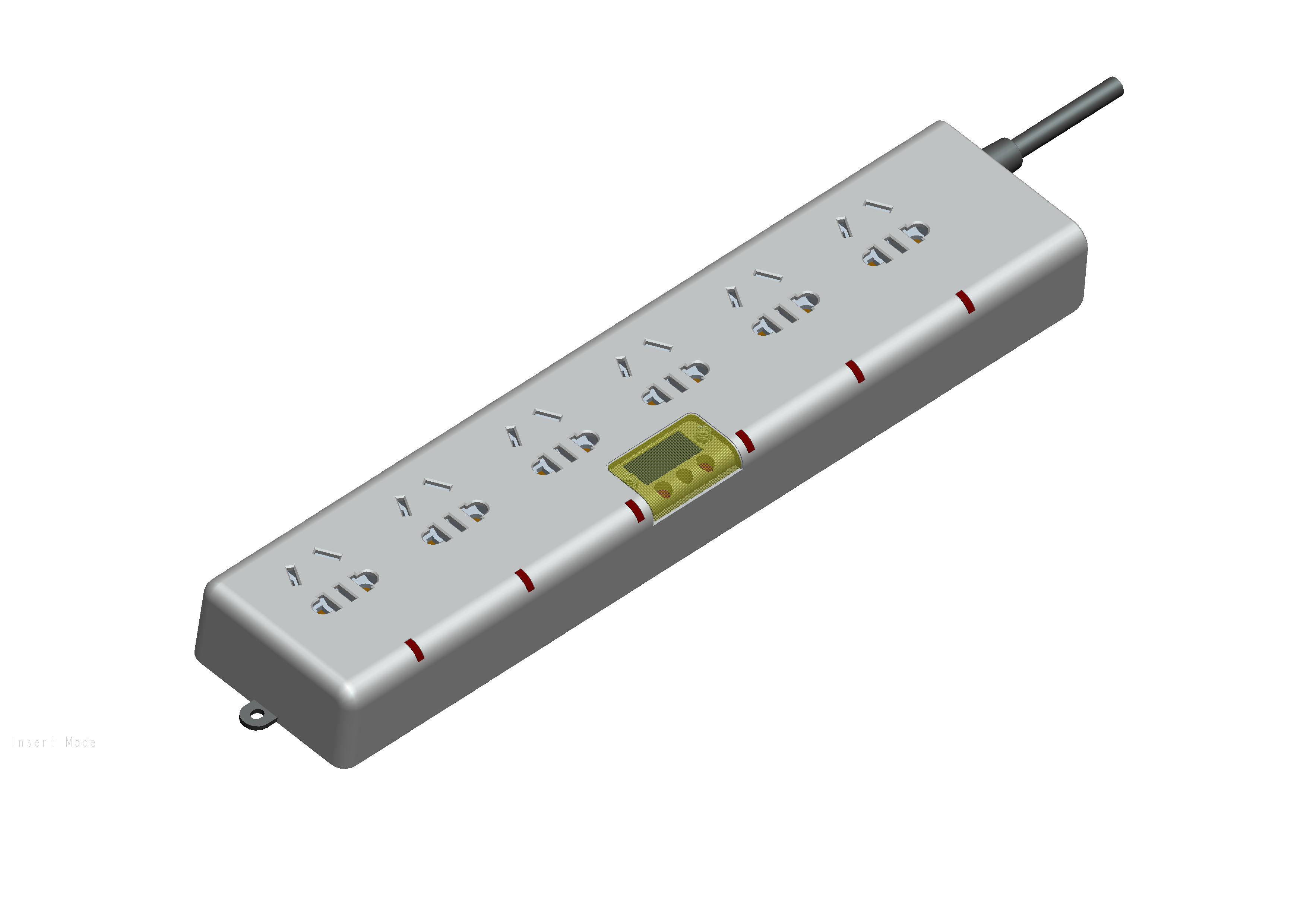

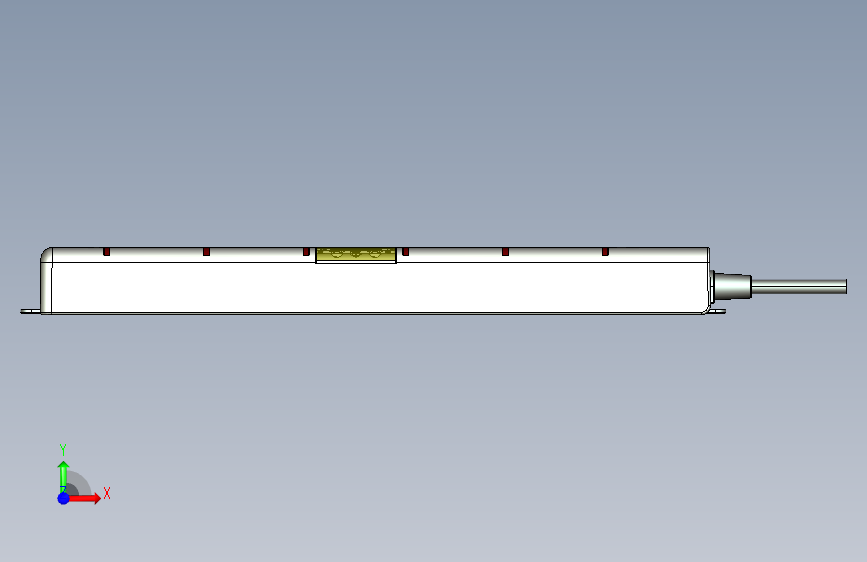

这是一款七孔排插座的3D结构模型，该产品带状态显示屏, 每个插座都一个独立的状态显示灯，插座孔有设计防触电结构，另外在端部有设计两个USB孔和两个DC真流插孔，可以给不同的设备输出低电压．排插的总开关设计别有新意，既是LED显示屏的保护盖，也是排插座的总开关。该模型用Proe５.０建模设计，欢迎下载。
