L形连接板级进模（CAD图+SW三维）

（ID:876719）

改图/画图

设备部件 / 模具类 / L形连接板级进模（CAD图+SW三维）

©原创

105

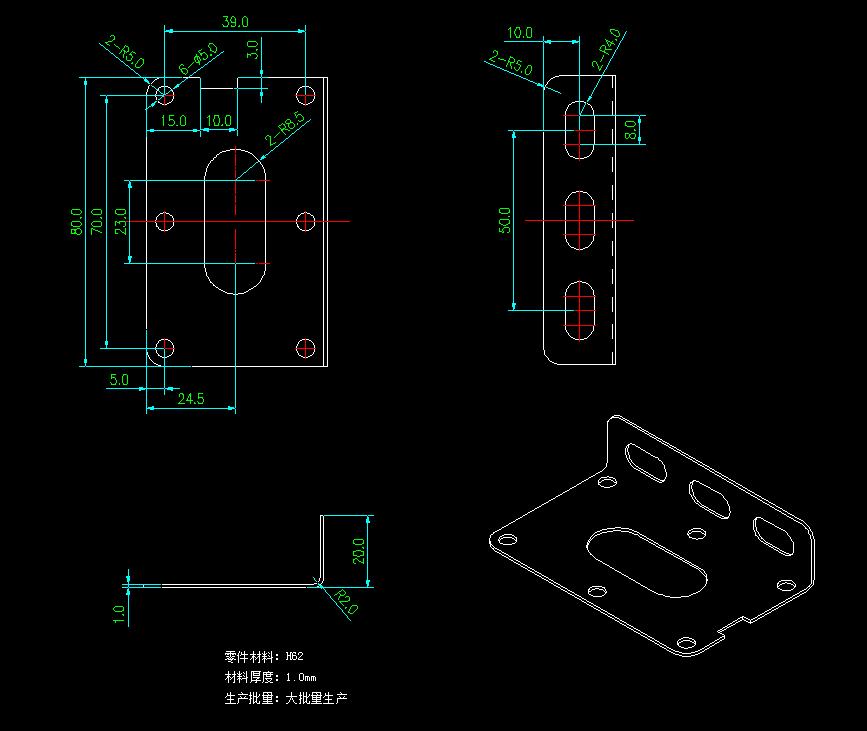

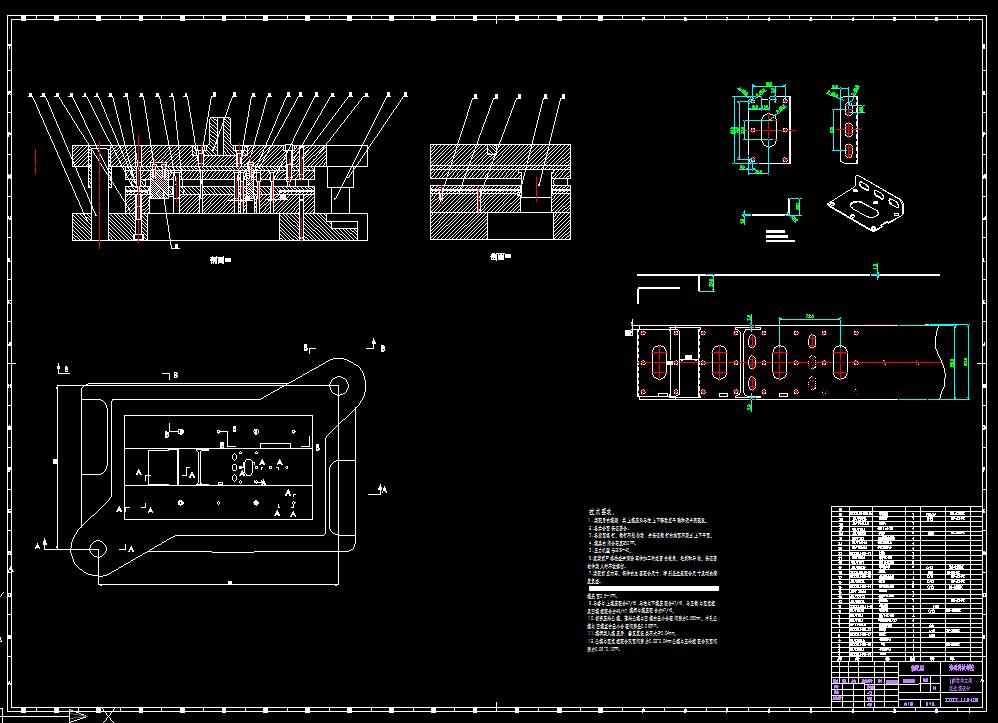

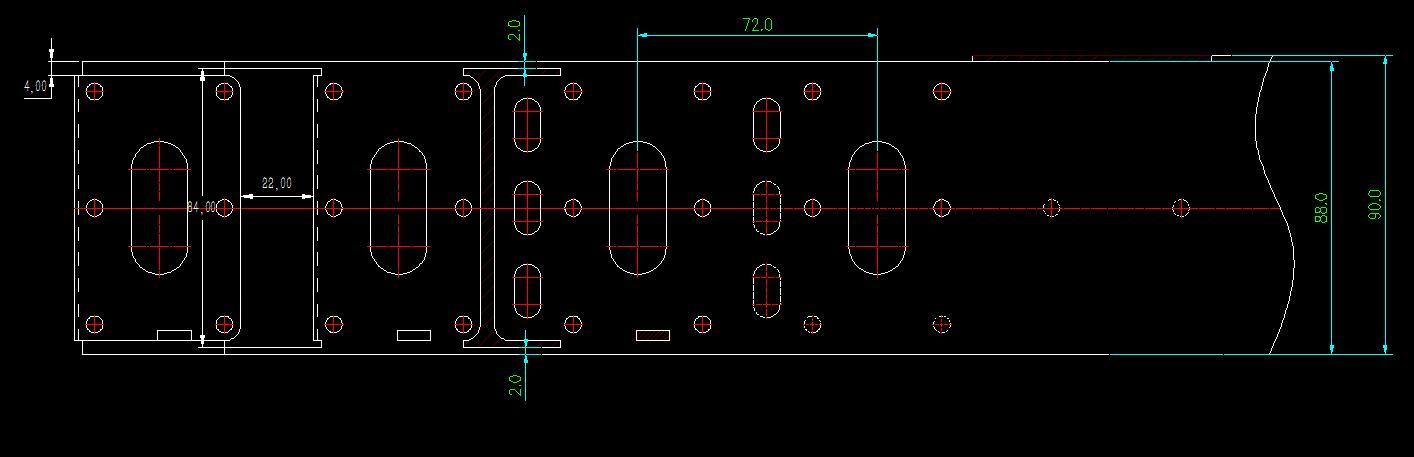

平面图

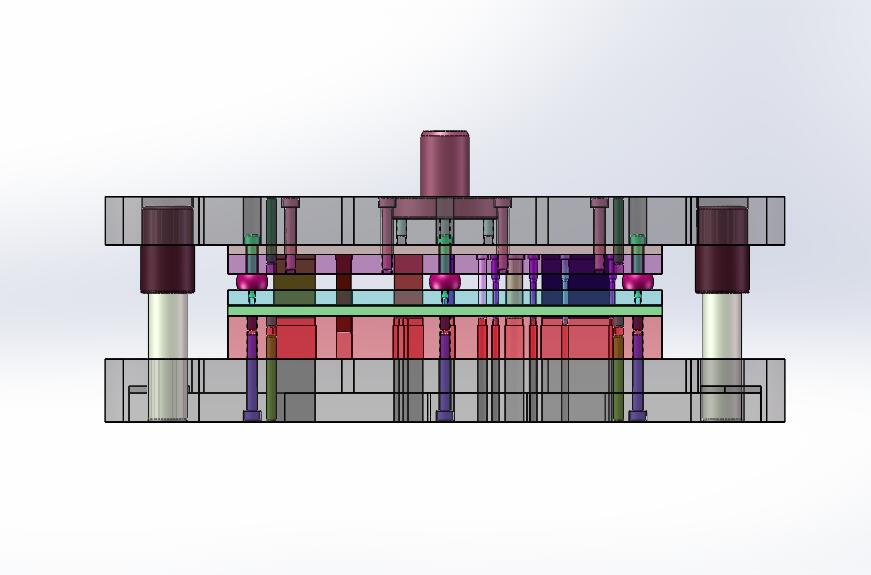

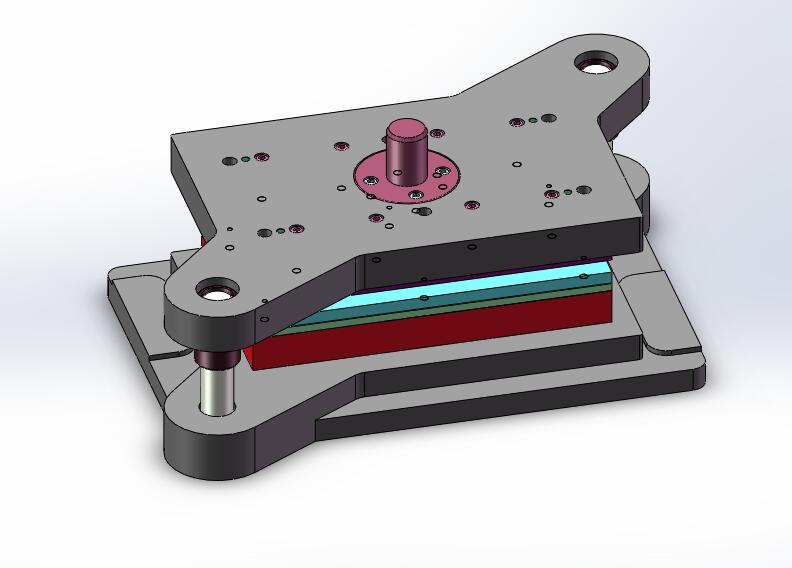

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	装配体1.STEP	2.92M
2	B18.3.1M-10x1.5x30HexSHCS--30NHX.sldprt	607.50K
3	B18.3.1M-10x1.5x65HexSHCS--32NHX.sldprt	605.50K
4	B18.3.1M-10x1.5x80HexSHCS--32NHX.sldprt	603.00K
5	B18.3.5M-10x1.5x25SocketFCHS--25N.sldprt	556.00K
6	GB_CONNECTING_PIECE_PIN_DP10X22.sldprt	267.00K
7	GB_CONNECTING_PIECE_PIN_DP10X70.sldprt	261.50K
8	GB_CONNECTING_PIECE_PIN_DP10X90.sldprt	257.00K
9	上模座.SLDPRT	330.00K
10	下模座.SLDPRT	371.00K
11	冲圆孔凸模.SLDPRT	138.00K
12	冲大长圆孔凸模.SLDPRT	172.50K
13	冲小长圆孔凸模.SLDPRT	178.50K
14	凸模固定板.SLDPRT	489.50K
15	凹模板.SLDPRT	452.00K
16	切边凸模.SLDPRT	149.50K
17	切边凸模2.SLDPRT	148.00K
18	卸料板.SLDPRT	333.00K
19	卸料螺钉.SLDPRT	147.50K
20	垫板.SLDPRT	161.00K
21	导套.SLDPRT	164.00K
22	导料板.SLDPRT	194.50K
23	导柱.SLDPRT	168.50K
24	导正销.SLDPRT	140.00K
25	工件.SLDPRT	248.00K
26	弯曲凸模.SLDPRT	267.50K
27	模柄.SLDPRT	348.00K
28	橡胶.SLDPRT	178.00K
29	矩形侧刃.SLDPRT	152.50K
30	落料凸模.SLDPRT	151.00K
31	装配体1.SLDASM	1.03M
32	201446020-任贝贝-A1上模座.DWG	99.22K
33	201446020-任贝贝-A1下模座.dwg	89.56K
34	201446020-任贝贝-A2上垫板.DWG	78.49K
35	201446020-任贝贝-A2凸模固定板.DWG	103.78K
36	201446020-任贝贝-A2凹模A.DWG	108.06K
37	201446020-任贝贝-A2卸料板.DWG	117.98K
38	201446020-任贝贝-、弯曲凸模.DWG	67.29K
39	201446020-任贝贝-侧刃.DWG	78.42K
40	201446020-任贝贝-冲孔凸模1.DWG	66.63K
41	201446020-任贝贝-冲孔凸模3.DWG	69.11K
42	201446020-任贝贝-切边凸模2.DWG	65.01K
43	201446020-任贝贝A0装配体.dwg	259.92K
44	AAA.dwg	371.78K
45	360截图20240101194956002.jpg	51.55K
46	360截图20240101195052736.jpg	53.58K
47	QQ截图20190406150411.jpg	33.37K
48	QQ截图20190406150445.jpg	36.50K
49	QQ截图20190406150508.jpg	30.72K
