转换管注塑模具（ID:887276）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17049799554819.rar | 4.14M |
| 2 | _HRD204585-TOP.stp | 39.22M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：4.23M
所需金币：100
上传时间：2024-01-11 21:32:36
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
管
油缸
冰箱
图纸简介

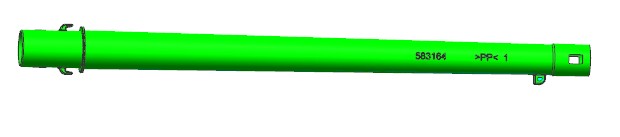

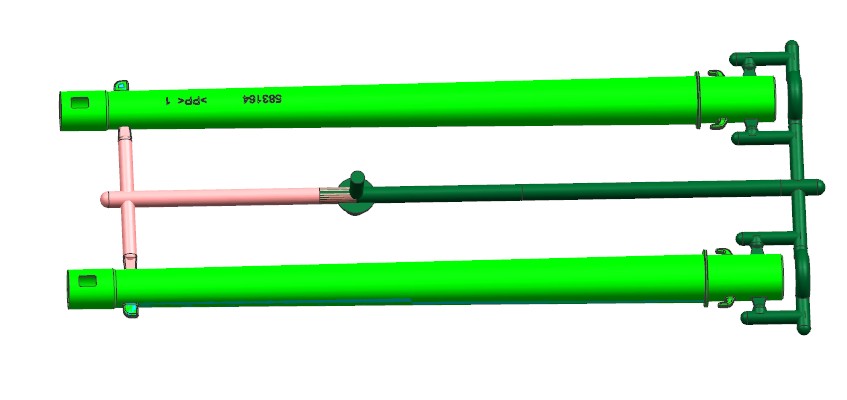

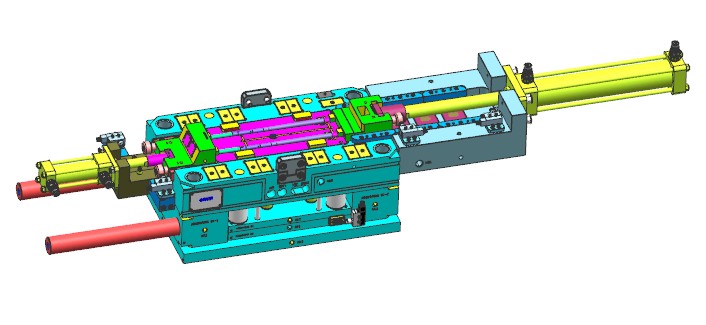

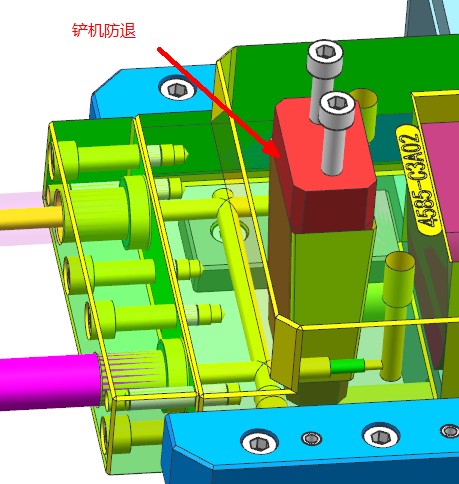

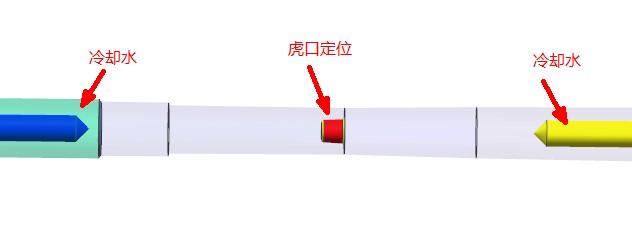

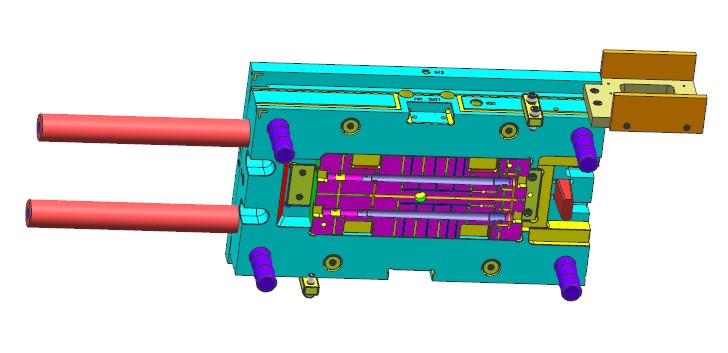

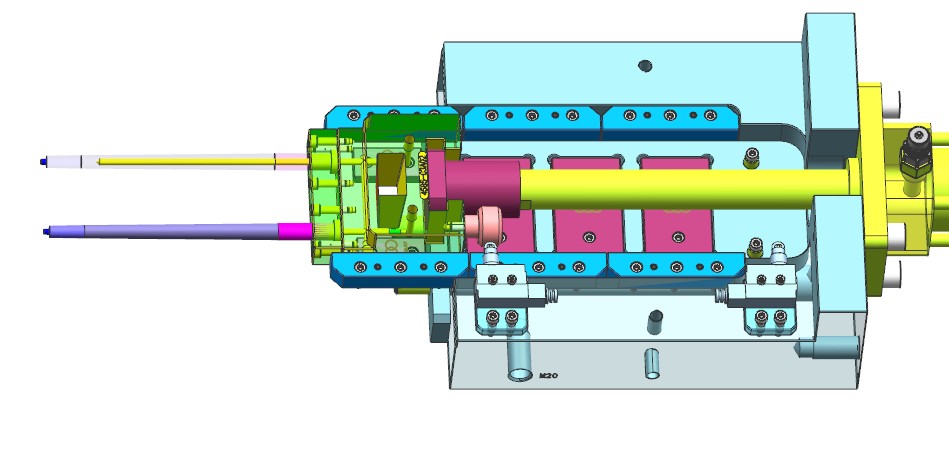

冰箱转换管注塑模具。产品为细长管状，长度254，最大直径20.5.当产品只从一端进胶时，产品弯曲变形严重，经多次验证和调整后，使用了本例方案，两端进胶，大端绕了一个圈从两侧进胶。产品内孔用两个油缸滑块抽芯，滑块细长需要良好的定位和冷却。
